知识点

E-R模型（Entity-relationship model）表示：
实体： 用矩形框表示。
属性： 实体的属性用椭圆框表示。
联系：实体间的联系用菱形框表示，并在连线上标明联系的类型，即1—1、1—n或m—n。

两个实体之间的联系
一对一（1:1）：

一对多（1：n）

多对多（m:n）

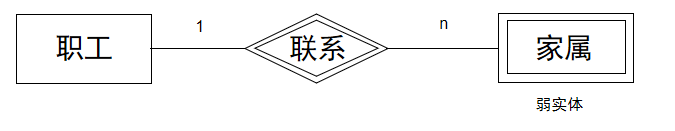

弱实体： 该联系是指试题是否存在对于另一些试题具有很强的依赖关系。

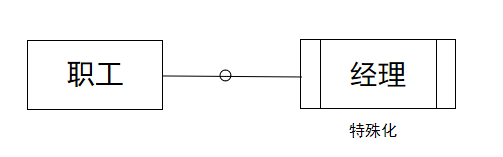

特殊化： 实体具有一些共性，还具有各自的特性，一个实体集可以按照某些特征区分为几个子实体。

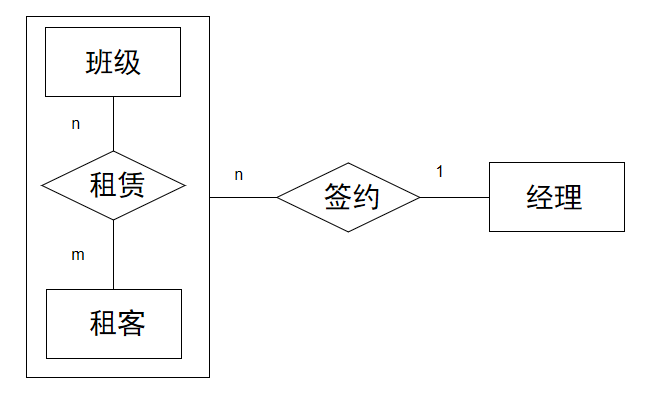

聚集： 一个联系作为另一个联系的一端。

三元联系
两个以上不同实体集之间的联系（三元联系）
三元关系中的一个实体作为中心，假设另两个实体都只有一个实例：
若中心实体只有一个实例能与另两个实体的一个实例进行关联，则中心实体的连通数为”一“

若中心实体有多于一个实例能与另两个实体实例进行关联，则中心实体的连通数为"多"

E-R模型图

试题

试题二
阅读下列说明，回答问题1至4问题，将解答填入答题纸的对应栏内。
【说明】
M公司为了便于开展和管理各项业务活动，提高公司的知名度和影响力，拟构建一个基于网络的会议策划系统。
【需求分析结果】
该系统的部分功能及初步需求分析的结果如下 ：
（1）M公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号；每个部门只有一名主管，只负责管理本部门的工作，且主管参照员工关系的员工号；一个部门有多名员工，每名员工属于且仅属于一个部门。
（2）员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、 策划员等。业务员负责受理用户申请，设置受理标志。一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。
（3）用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。
（4）用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算和受理标志。申请号唯一标识用户申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。
（5）策划部主管为己受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间.申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个已受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行，且在项策划任务。
【概念模型设计】

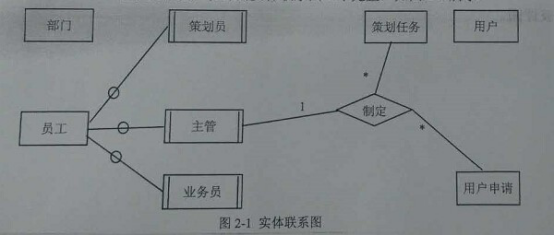

根据需求阶段收集的信息，设计的实体联系图（不完整）如图 2-1 所示。
>
【关系模型设计】
部门（部门号，部门名，部门主管，联系电话，邮箱号）
员工（员工号，姓名，（ ），联系方式，薪资）
用户（用户号，（ ），电话，联系地址）
用户申请（申请号，用户号，会议日期，天数，参会人数，地点，受理标志，（ ））
策划任务（申请号，任务明细，（ ））
执行（申请号，策划员，实际完成时间，用户评价）

【问题1】（5分）
根据问题描述，补充五个联系，完善图2-1的实体联系图。联系名可用联系1、联系2、联系3、联系4和联系5，联系的类型为1:1、1：n和m：n（或1:1、1：*和*：*）。
1.联系1：部门和员工，1：n
2.联系2：业务员和用户申请，1：n
3.联系3：用户和用户申请，1：n
4.联系4：策划员和策划任务，n:m
5.联系5：策划任务和用户申请，1:1

【问题2】（4分）
根据题意，将关系模型中的空（a）~（d）补充完整，并填入答题纸对应的位置上。
a.职位，部门号
b.用户名，银行帐号
c.预算费用，业务员(员工号)
d.要求完成时间

【问题3】（4分）
给出“用户申请”和“策划任务”关系模式的主键和外键。
用户申请：主键：申请号 外键：用户号，业务员
策划任务：主键：申请号 外键：申请号

【问题4】（2分）
请问“执行”关系模式的主键为全码的说法正确吗？为什么？
不正确。
All-key关系模型的所有属性组组成该关系模式的候选码，称为全码。即所有属性当作一个码。若关系中只有一个候选码,且这个候选码中包含全部属性,则该候选码为全码。
实际完成时间和用户评价为非主属性。

试题二(共 15 分)
阅读下列说明，回答问题 1 至问题 3,将解答填入答题纸的对应栏内。
【说明】
某房屋租赁公司拟开发一个管理系统用于管理其持有的房屋、租客及员工信息。请根据下述需求描述完成系统的数据库设计。
【需求描述】
1.公司拥有多幢公寓楼，每幢公寓楼有唯一的楼编号和地址。每幢公寓楼中有多套公寓，每套公寓在楼内有唯一的编号(不同公寓楼内的公寓号可相同〉。系统需记录每套公寓的卧室数和卫生间数。
2.员工和租客在系统中有唯一的编号(员工编号和租客编号)。
3.对于每个租客，系统需记录姓名、多个联系电话、一个银行账号（方便自动扣房租)、一个紧急联系人的姓名及联系电话。
4.系统需记录每个员工的姓名、一个联系电话和月工资。员工类别可以是经理或维修工，也可兼任。每个经理可以管理多幢公寓楼。每幢公寓楼必须由一个经理管理。系统需记录每个维修工的业务技能，如：水暖维修、电工、木工等。
5.租客租赁公寓必须和公司签订租赁合同。一份租赁合同通常由一个或多个租客(合租)与该公寓楼的经理签订，一个租客也可租赁多套公寓。合同内容应包含签订日期、开始时间、租期、押金和月租金。
【概念模型设计】

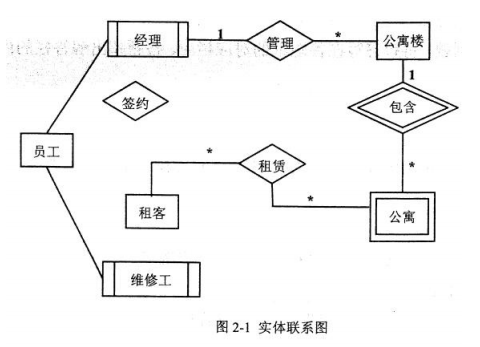

根据需求阶段收集的信息，设计的实体联系图（不完整)如图 2-1所示。

【逻辑结构设计】
根据概念摸型设计阶段完成的实体联系图，得出如下关系模式(不完整):
联系电话(电话号码，租客编号)
租客（租客编号，姓名，银行账号，联系人姓名，联系人电话)
员工(员工编号，姓名，联系电话，类别，月工资， （a） )
公寓楼( (b) ，地址，经理编号)
公寓(楼编号，公寓号，卧室数，卫生间数〉
合同（合同编号，租客编号，楼编号，公寓号，经理编号，签订日期，
起始日期，租期， （c） ，押金）


【问题 1】（4.5 分）

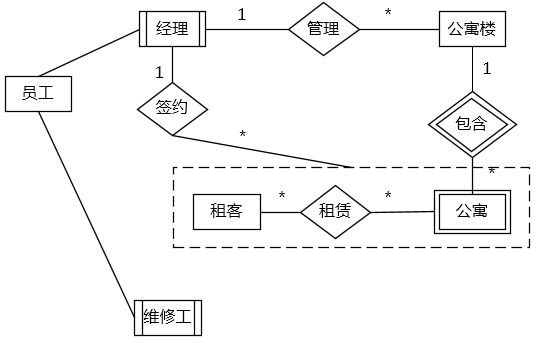

补充图 2-1 中的“签约”联系所关联的实体及联系类型。

【问题 2】（4.5 分）
补充逻辑结构设计中的（a）、（b）、（c）三处空缺。
（a）业务技能
（b）楼编号
（c）月租金


【问题 3】（6 分）
在租期内，公寓内设施如出现问题，租客可在系统中进行故障登记，填写故障描述，每项故障由系统自动生成唯一的故障编号，由公司派维修工进行故障维修，系统需记录每次维修的维修日期和维修内容。请根据此需求，对图 2-1 进行补充，并将所补充的 ER 图内容转换为一个关系模式，请给出该关系模式。
维修（故障编号，故障描述，维修工，维修日期，维修内容，楼编号，公寓号，租客编号）

试题二
【说明】
某宾馆为了有效地管理客房资源，满足不同客户需求，拟构建一套宾馆信息管理系统，以方便宾馆管理及客房预订等业务活动。
【需求分析结果】
该系统的部分功能及初步需求分析的结果如下：
（1）宾馆有多个部门，部门信息包括部门号、部门名称、电话、经理。每个部门可以有多名员工，每名员工只属于一个部门；每个部门只有一名经理，负责管理本部门。
（2）员工信息包括员工号、姓名、岗位、电话、工资，其中，员工号唯一标识员工关系中的一个元组，岗位有经理、业务员。
（3）客房信息包括客房号（如1301、1302等）、客房类型、收费标准、入住状态（已入住／未入住），其中客房号唯一标识客房关系中的一个元组，不同客房类型具有不同的收费标准。
（4）客户信息包括客户号、单位名称、联系人、联系电话、联系地址，其中客户号唯一标识客户关系中的一个元组。
（5）客户预订客房时，需要填写预订申请。预订申请信息包括申请号、客户号、入住时间、入住天数、客房类型、客房数量，其中，一个申请号唯一标识预订申请中的一个元组；一位客户可以有多个预订申请，但一个预订申请对应唯一的一位客户。
（6）当客户入住时，业务员根据客户的预订申请负责安排入住客房事宜。安排信息包括客房号、姓名、性别、身份证号、入住时间、天数、电话，其中客房号、身份证号和入住时间唯一标识一次安排。一名业务员可以安排多个预订申请，一个预订申请只由一名业务员安排，而且可安排多间同类型的客房。
【概念模型设计】
根据需求阶段收集的信息，设计的实体联系图如图2-1所示。

【关系模式设计】
部门（部门号，部门名称，经理，电话）
员工（员工号， （ a ），姓名，岗位，电话，工资）
客户（ （ b ） ，联系人，联系电话，联系地址）
客房（客房号，客房类型，收费标准，入住状态）
预订申请（ （ c） ，入住时间，天数，客房类型，客房数量）
安排（申请号，客房号，姓名，性别， （d） ，天数，电话，业务员）


【问题1】（4分）
根据问题描述，补充四个联系，完善图2-1，的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n （或1:1，和1:*和*：*）。
1、经理与部门 之间 存在1:1的联系。
2、部门与员工 之间 存在1:n的联系。
3、客户与预订申请 之间 存在 1:n的联系。
4、业务员、客房、预订申请 之间存在1：m：n的联系。

【问题2】（8分）
（1）根据题意，将关系模式中的空（a）～（d）补充完整，并填入答题纸对应的位置上。
（2）给出“预订申请”和“安排”关系模式的主键和外键。
（a）部门号。
（b）客户号、单位名称
（c）申请号、客户号。
（d）身份证号、入住时间。
预订申请关系模式中的主键是申请号，外键是申请号、客户号。
安排关系模式中的主键是：（客房号、身份证号、入住时间），外键是：申请号、客房号、业务员。


【问题3】（3分）
【关系模式设计】中的“客房”关系模式是否存在规范性问题，请用100字以内文字解释你的观点（若存在问题，应说明如何修改“客房”关系模式）。
根据试题中的描述，客房信息中客房号是唯一标识客房关系的一个元组，即可以作为唯一的主键。在客房关系模式中，不存在其他部分依赖关系，但客房号->类型->收费标准，存在传递函数依赖，所以冗余，添加异常，修改异常，删除异常均存在。
