FCN全卷积网络模型——高分辨率遥感影像地物识别

这是一篇操作日记

win10与ubuntu的caffe安装过程独立，只是两次不同系统下的演习，真正实验在ubuntu下完成。

操作空间

win10
1:Anaconda 2.0
2:Visual Studio 2013
3:caffe
4:python2.7
Ubuntu 16.04
cuda8.0
cudnn5.1
caffe

win10 python接口配置

本人之前未曾进行过相关学习，搜索到https://blog.csdn.net/zb1165048017/article/details/52980102这篇blog，其中配置步骤十分详细。
经测试而知，anaconda安装完成。
1.生成pycaffe
在vs2013里生成pycaffe后发生错误如下：

  错误	110	error LNK1104: 无法打开文件“python27.lib”	D:\caffe\caffe-master\windows\caffe\LINK	caffe错误	111	error C2220: 警告被视为错误 - 没有生成“object”文件	C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.0\include\cuda_fp16.h	1	1	pycaffe修正办法：将Anaconda 3.0卸载改为2.0（别忘记修改CommonSettings里的版本），重新编译Pycaffe，任然出现错误：错误	35	error C2220: 警告被视为错误 - 没有生成“object”文件	C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.0\include\cuda_fp16.h	1	1	pycaffe

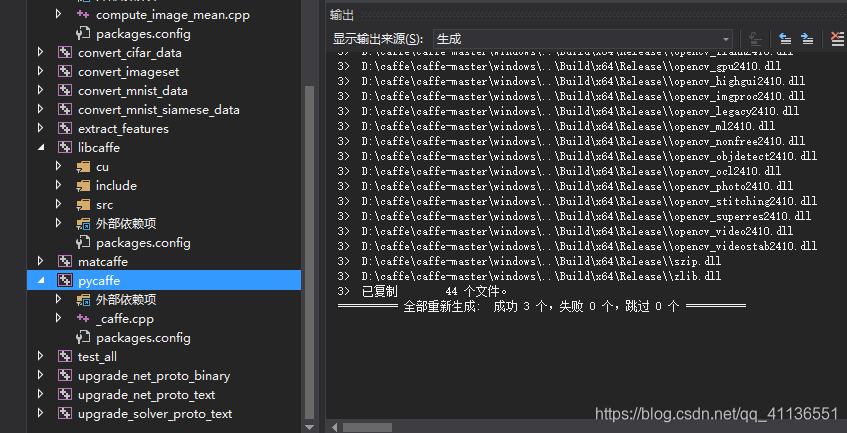

突然想起来，pycaffe的属性没有改变c/c++的   “将警告视为错误”没有改为“否”。改正后运行成功。
![pycaffe生成成功](https://img-blog.csdnimg.cn/20190128215849483.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQxMTM2NTUx,size_16,color_FFFFFF,t_70)

2.import caffe
使用win+R 打开命令行，输入cmd回车。有很多不懂的错误…

开学后重拾FCN配置工作，在另一篇博主那里发现，其实应该是在anaconda里打开对应的python exe，然后>>>import caffe。
结果，当然是一堆错误啦（死亡警告~）

Traceback (most recent call last):File "<stdin>", line 1, in <module>File "D:\Anaconda2\lib\site-packages\caffe\__init__.py", line 1, in <module>from .pycaffe import Net, SGDSolver, NesterovSolver, AdaGradSolver, RMSPropSolver, AdaDeltaSolver, AdamSolverFile "D:\Anaconda2\lib\site-packages\caffe\pycaffe.py", line 15, in <module>import caffe.ioFile "D:\Anaconda2\lib\site-packages\caffe\io.py", line 8, in <module>from caffe.proto import caffe_pb2File "D:\Anaconda2\lib\site-packages\caffe\proto\caffe_pb2.py", line 6, in <module>from google.protobuf.internal import enum_type_wrapper
**ImportError**: No module named google.protobuf.internal

出现这个错误，就直接打开dos，输入 C:\windows\system32>*conda install protobuf*
它提示我：
“‘conda’ 不是内部或外部命令，也不是可运行的程序或批处理文件。”
这应该是Anaconda没有装好的错误。
在重装了Anaconda2.0后，一切变得快又方便，所以安装这一步真的很重要，版本信息是否和其他软件匹配也必须注意！（之前装的cudnn版本太高，还没降，瑟瑟发抖…）

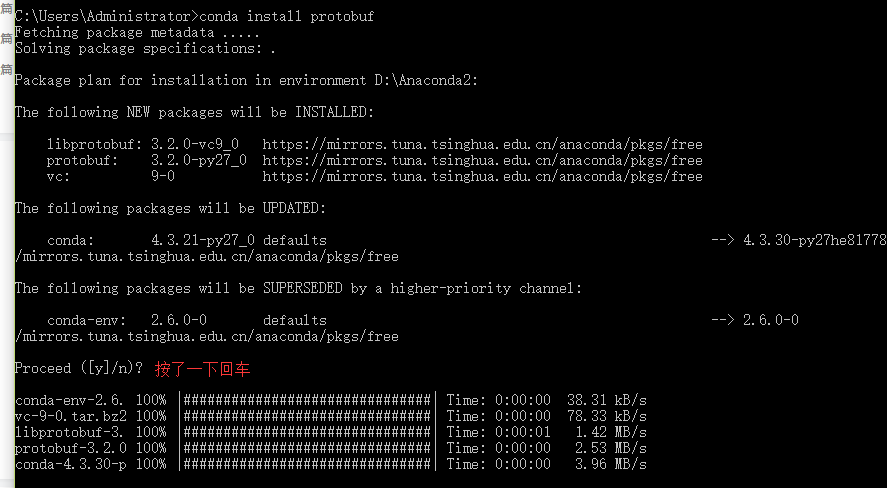

import caffe后不成功，便第一时间想到是没有装protobuf 在dos端(有的博主说要转到Anaconda Scripts目录下执行)直接使用conda install protobuf（有博主说这个不行切换为pip install protobuf也可以，但是我这里试了后发现不行，就两个都装了）

在Proceed那里，突然暂停了，等了好久也没反应，按了回车才出现的。
回到Anaconda2里的python.exe，执行import caffe 没有报错，也没有其他信息提供给我，算是成功了？
![import caffe(https://img-blog.csdnimg.cn/20190308132356230.png)
接下来下载FCN放在caffe目录下，测试一张图片，识别率0.92.
分割后融合
上面只是在ubuntu正式训练之前的预热，因为那时候导师还没有给我台式机的使用权~~。

win10安装双系统ubuntu16.04

安装过程直接百度，需要准备一个可格式化的U盘，至少20G吧。
安装ubuntu的电脑是办公室台式服务器，只有它才带的动我的模型啊~~~
按照教程下载Ubuntu16.04LTS、U盘制作软件rufus、设置系统启动模式的EasyBCD，需要可留言，网盘似乎有存档。
分割磁盘大概需要200-300G（前提是内存有那么大），如果只是拿来玩玩100G也够，这里分盘需要记住每个盘大概多大，不行就截个图，后面EasyBCD启动需要用到。
重启后疯狂点击某个键（不同电脑打开方式不同，有F8,F1,F2等）打开bios，设置从U盘启动。
and，第一次一定要设置语言为English，不然后面安装caffe时第一步禁用nouveau会乱码，不习惯英文，安装完caffe之后再切换也没关系的。

ubuntu下配置caffe

大致包括这几个步骤：安装依赖包、禁用 nouveau 、配置环境变量、下载 CUDA 8.0
、安装 CUDA 8.0 、验证 CUDA 8.0 是否安装成功、安装 cudnn 、安装 opencv3.1 、安装 caffe
大致参考的https://blog.csdn.net/yhaolpz/article/details/71375762这篇文章，其中会有报错，一个个解决就Ok。
ps…open cv、pycaffe notebook 可以不装，相应地，Makefile.config 里的屏蔽也可以不取消。

caffe中配置FCN

将下载的FCN模型放置在caffe目录下，个人习惯备份一份原始代码在硬盘上。

labelme影像贴图

贴图之前要将影像裁剪为一样大小（128x128或256x256或512x512），本人使用的arcGIS的splitRaster工具，将影像裁为256x256的jpg格式图像。
数据集按照3:7分为验证集和训练集，使用rename.py对图像全部重命名，注意：python中不允许有中文字符出现，即使是注释也不行！

#coding:utf-8
import os
path = "...\Users\Administrator\Desktop\train"     #替换为自己的目录
filelist = os.listdir(path)
count=0              #从0开始
for file in filelist:   Olddir=os.path.join(path,file)  if os.path.isdir(Olddir):  continuefilename=os.path.splitext(file)[0]   filetype=os.path.splitext(file)[1]  Newdir=os.path.join(path,'train_'+str(count).zfill(4)+filetype)     #输出目录+文件名+filetype文件类型os.rename(Olddir,Newdir)print('train_'+str(count).zfill(4))                             #这里记得把print出来的文件名全部复制到一个txt文件中去，后面fcn模型中train和test需要用到！count+=1
input()

输出结果为“train_0000.jpg”、“train_0001.jpg”…
本人下载的label是最简单版本的，安装过程与https://www.cnblogs.com/wangxiaocvpr/p/9997690.html大致相同，为了方便操作，该插件是在本人笔记本上安装的，直接使用命令端调用labelme，具体安装过程请移步百度。
贴图完成后会生成json文件，我一般打开labelme后就会把output_dir和input_dir设置好，点击自动保存按钮，因为有时候贴图超过图片所在范围labelme就会崩掉，下一次打开记录仍然在，且直接点击next就可以切换到下一张。
json_to_dataset.exe，原本的代码是一个个转的，这里贴出本人的批量转换代码：

import argparse
import base64
import json
import os
import os.path as ospimport PIL.Image
import yamlfrom labelme.logger import logger
from labelme import utilsdef main():logger.warning('This script is aimed to demonstrate how to convert the''JSON file to a single image dataset, and not to handle''multiple JSON files to generate a real-use dataset.')parser = argparse.ArgumentParser()     parser.add_argument('File')parser.add_argument('-o', '--out', default=None)args = parser.parse_args()files = os.listdir(args.File)for i in range(0,len(files)):print(files[i])json_file = os.path.join(args.File,files[i])if args.out is None:out_dir = osp.basename(json_file).replace('.', '_')out_dir = osp.join(osp.dirname(json_file), out_dir)else:out_dir = args.outif not osp.exists(out_dir):os.mkdir(out_dir)data = json.load(open(json_file))if data['imageData']:imageData = data['imageData']else:imagePath = os.path.join(os.path.dirname(json_file), data['imagePath'])with open(imagePath, 'rb') as f:imageData = f.read()imageData = base64.b64encode(imageData).decode('utf-8')img = utils.img_b64_to_arr(imageData)label_name_to_value = {'_background_': 0}for shape in sorted(data['shapes'], key=lambda x: x['label']):label_name = shape['label']if label_name in label_name_to_value:label_value = label_name_to_value[label_name]else:label_value = len(label_name_to_value)label_name_to_value[label_name] = label_valuelbl = utils.shapes_to_label(img.shape, data['shapes'], label_name_to_value)label_names = [None] * (max(label_name_to_value.values()) + 1)for name, value in label_name_to_value.items():label_names[value] = namelbl_viz = utils.draw_label(lbl, img, label_names)num=os.path.splitext(files[i])[0]                   ###split the file  count[i] --> 0030.json to 0030 and .jsonPIL.Image.fromarray(img).save(osp.join(out_dir, 'img.png'))utils.lblsave(osp.join(out_dir, num+'.png'), lbl)          ###输出贴图png文件名与json文件名相同PIL.Image.fromarray(lbl_viz).save(osp.join(out_dir, 'label_viz.png'))with open(osp.join(out_dir, 'label_names.txt'), 'w') as f:for lbl_name in label_names:f.write(lbl_name + '\n')#logger.warning('info.yaml is being replaced by label_names.txt')info = dict(label_names=label_names)with open(osp.join(out_dir, 'info.yaml'), 'w') as f:yaml.safe_dump(info, f, default_flow_style=False)logger.info('Saved to: {}'.format(out_dir))print('Saved to: %s' % out_dir)if __name__ == '__main__':main()

之前参考了一些其他博主的批量转换，结果是错的，融合图的图例会变成1:0background、2:4 0100、3:2 0200 这样（0100、0200是我的标签名），实际应该是下图这样：
在这里插入图片描述
不过这里本人有个疑问：labelme使用json_to_dataset后我的标签图是8位彩色，并非其他博主说的8位灰度图，不知道是不是labelme更新了版本？参考github给出的labelme代码说明，贴图label也是彩色的。

FCN模型训练及测试

本人是仿照voc数据集制作的，将测试集（包括：jpg原图+png贴图）放在pascal/voc2012目录下对应位置，训练集放在sbdd/banchmark/benchmarkRelease目录下对应位置，其中，sbdd需要新建，banchmark文件需要下载，下载地址 https://pan.baidu.com/s/1bhPulA6M4fXZH9Nl3yfCYA mm：i9st
将上面rename.py后复制的图片文件名复制到相应的训练集train.txt、验证集seg11valid.txt中去，在训练的时候会调用该文件夹来读取图片。
另外，不知道大家有没有把图片从win10复制到ubuntu下拓展名变成大写JPG的情况，反正我是有，写一个bat文件，放在win10的图片文件夹下跑一遍就Ok了。
超参数、分类数、迭代次数和权重获取方式等都是按照自己的情况修改。
net.py文件中有个计算平均RGB的地方，看有的博主修改了，有的没有修改，在此奉上从别人那里借鉴的计算代码：

import os
from PIL import Image
import matplotlib.pyplot as plt
import numpy as np
from scipy.misc import imread filepath = '/home/zjhzwhj/caffe/fcn.berkeleyvision.org-master/data/sbdd/benchmark/benchmark_RELEASE/dataset/img'
pathDir = os.listdir(filepath)R_channel = 0
G_channel = 0
B_channel = 0
for idx in xrange(len(pathDir)):filename = pathDir[idx]img = imread(os.path.join(filepath, filename))R_channel = R_channel + np.sum(img[:,:,0])G_channel = G_channel + np.sum(img[:,:,1])B_channel = B_channel + np.sum(img[:,:,2])num = len(pathDir) * 256 * 256
R_mean = R_channel / num
G_mean = G_channel / num
B_mean = B_channel / numprint("R_mean is %f, G_mean is %f, B_mean is %f" %(R_mean, G_mean, B_mean))

修改好net.py中的num_output=21的地方和数据集地址后，运行python net.py，train.prototxt、val.prototxt会相应改动，不需要自己手动修改！
其他也没什么好说的，需要详细教程的可以参考这一篇的后半部分：https://blog.csdn.net/zoro_lov3/article/details/74550735

summary

受到样本数据集太小的影响，加上我用的影像光谱分辨率不够高，即使用了fine-tune，精度最高也只有0.60，与预期效果相差甚远，但也算是一次caffe小小实践。训练+数据处理前后耗时大半个月，年前配置caffe耗费一个星期，安装双系统对本人来说也是一个未知领域，算是给大学生活留下最后一笔财富，前两天提交了毕业论文终稿，接下来就是答辩啦，请叫我过儿！！！
第一次开博，写得不够好，一些地方也只是个人理解，望各位大佬多多批评指正！
