先让我们了解一下交互图的有关概念：

交互图用来描述系统中的对象是如何进行相互作用的，即一组对象是如何进行消息传递的。交互主要用于描述协作的动态行为方面。当对交互建模时，通常既包括对象（每个对象都扮演某一特定的角色），又包括消息（每个消息都代表对象之间的通信活动，并导致一定的动作发生）。

交互图可以用两种方式描述：（1）强调消息的时间顺序；（2）强调发送和接收消息的对象的结构组织。

因此，交互图就包括了两种图：（1）顺序图：强调消息的时间顺序；（2）协作图：强调对象之间的交互关系。

下面介绍顺序图：

一、概念：

顺序图描述按照时间的先后顺序对象之间交互动作过程。

二、构成：

1、对象（Object）：对象是类的实例，对象是通过类来创建的。

对象的图符如下：



2、消息（Message）：

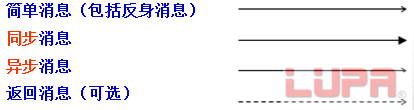

消息的分类和表示如下：

同步消息：消息的发送者把进程控制传递给消息的接收者，然后暂停活动，等待消息接收者的回应消息。

用最简单的生活实例来说明什么是同步：我给朋友打电话，拨号之后等待，朋友不接听我就一直等待，直到朋友接听，我们才能通话。

异步消息：消息的发送者将消息发送给消息的接收者后，不用等待回应的消息，即可开始另一个活动。

举例说明：我告诉朋友帮我取快递，然后我就去上课了，朋友可能立即去，也可能等一会儿去。

3、生命线（Lifeline）：表示对象的生存时间。生命线才能够对象创建开始到对象销毁时终止。

以下是用Rose画的机房收费系统的顺序图：
