在线购物系统实验七顺序图

在线购物系统

一、顺序图

1、游客注册顺序图

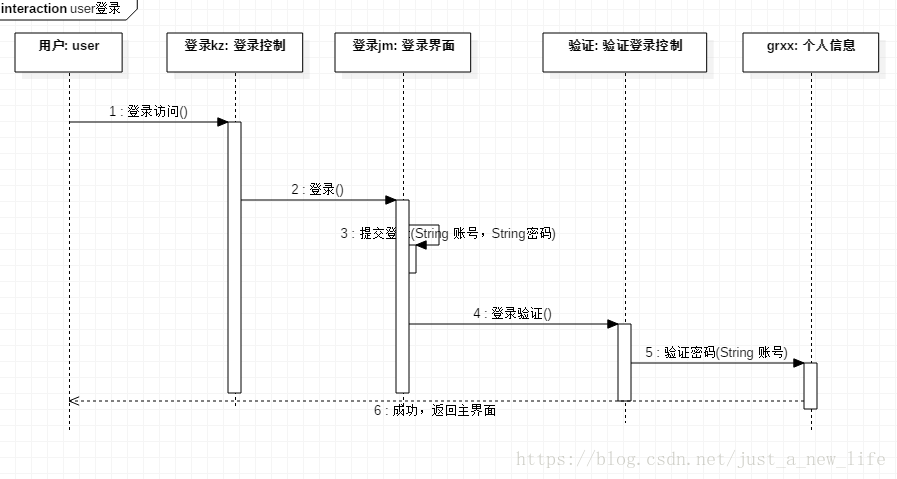

2、用户登录顺序图

3、用户修改个人信息顺序图

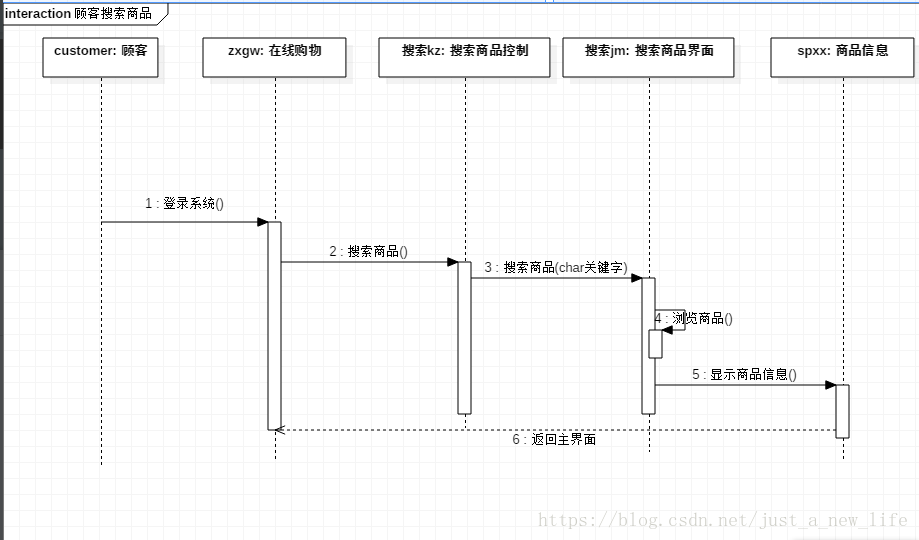

4、顾客搜索商品顺序图

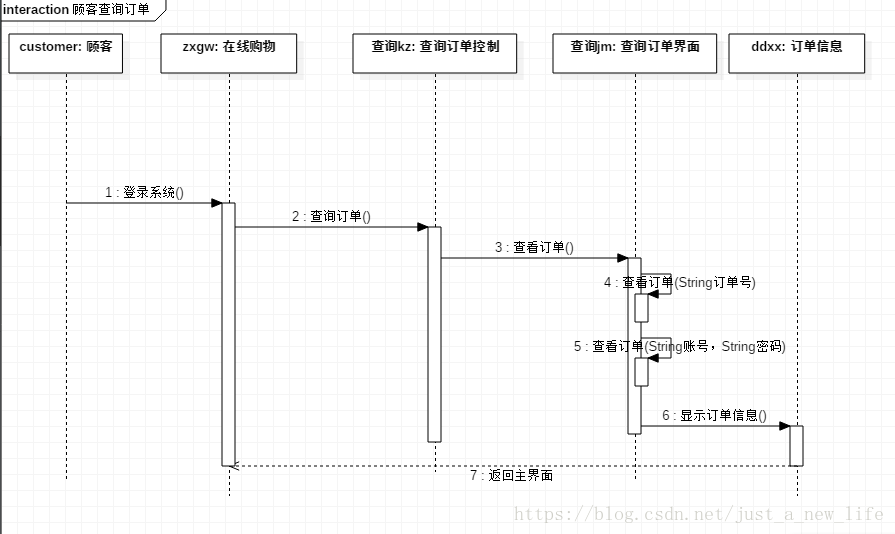

5、顾客查询订单顺序图

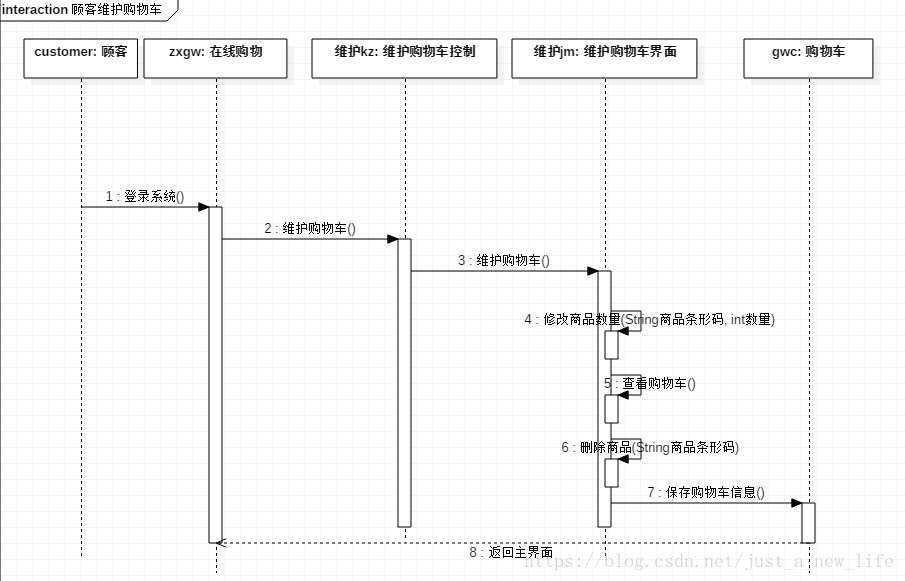

6、顾客维护购物车顺序图

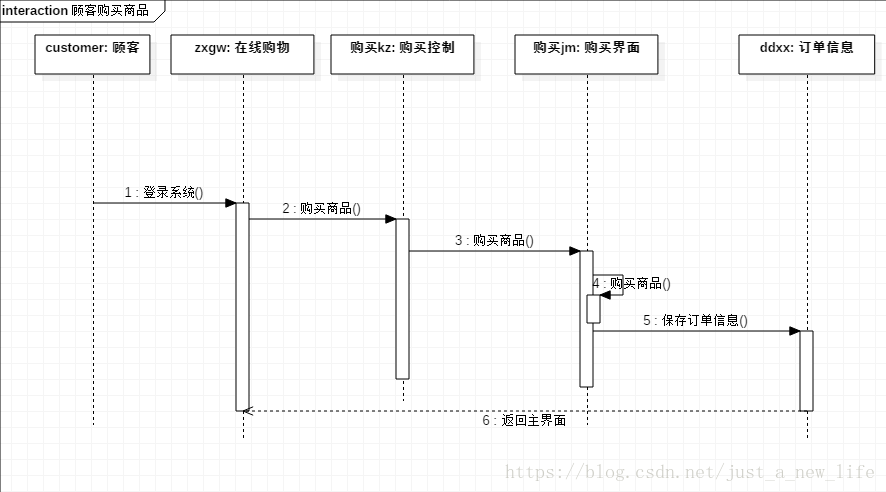

7、顾客购买商品顺序图

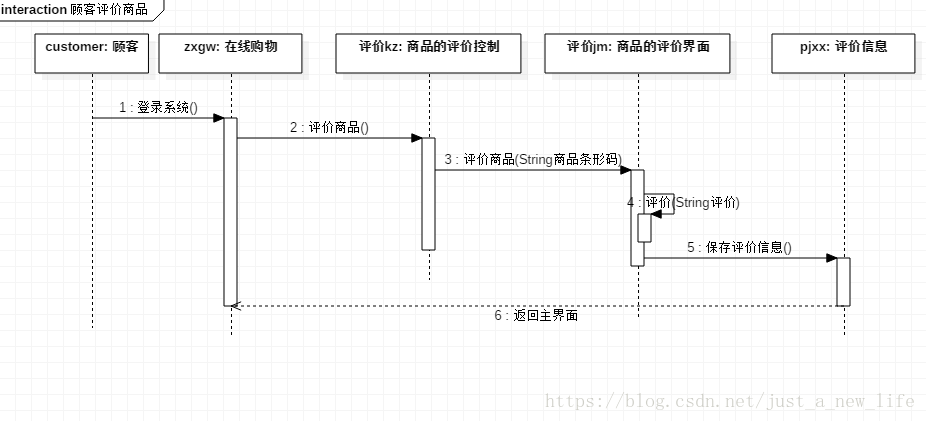

8、顾客评价商品顺序图

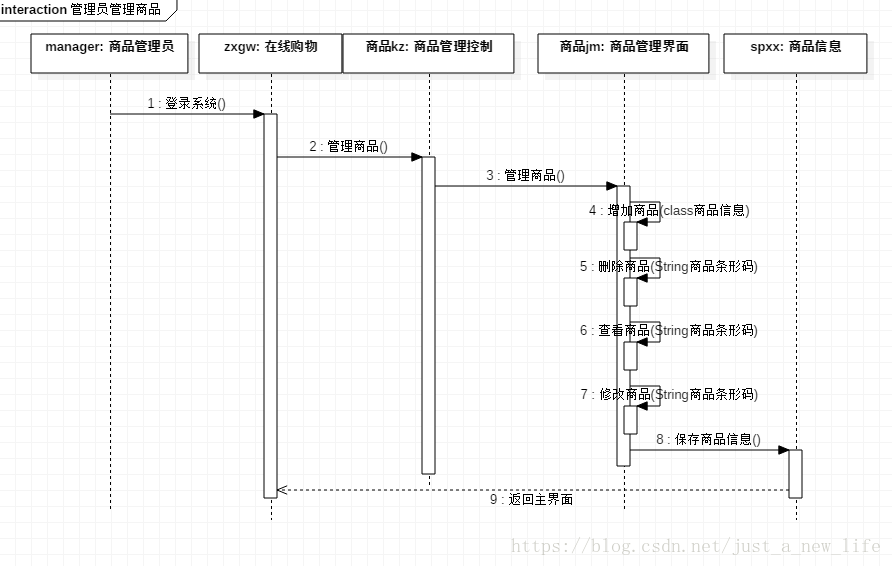

9、管理员管理商品顺序图

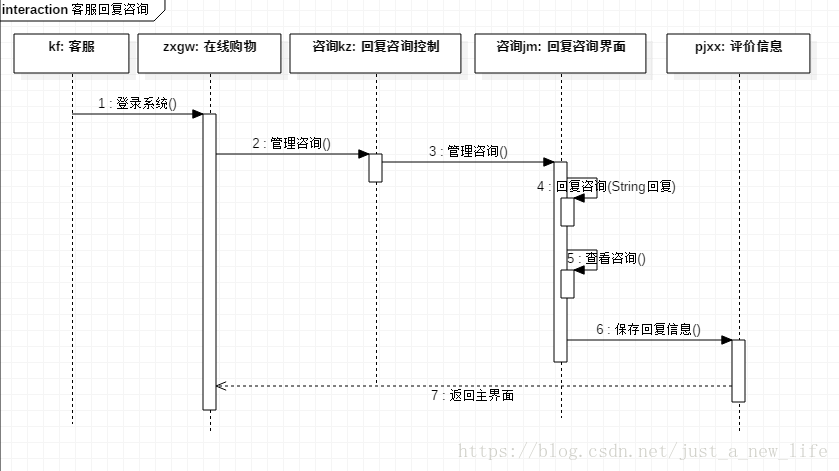

10、客服回复咨询顺序图

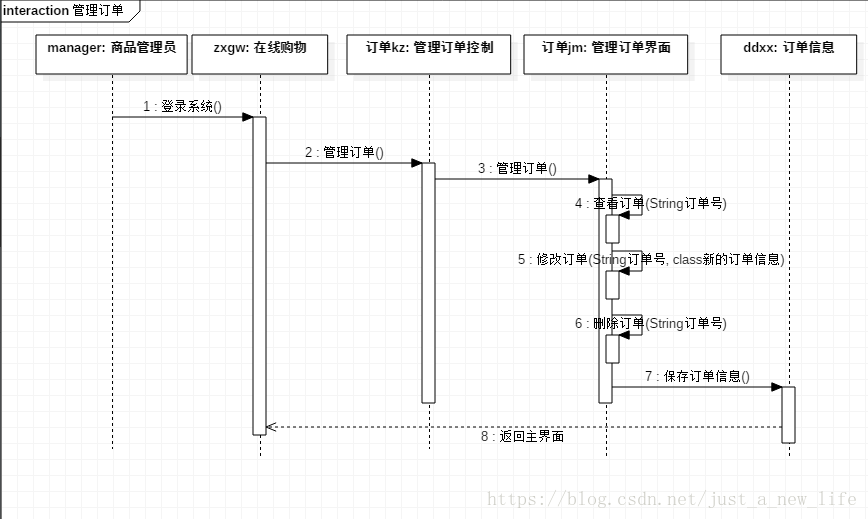

11、管理订单顺序图

12、管理评价顺序图

二、文字说明

该部分包含：顺序图综述、顺序图中的对象与参与者实例描述、对象接受、发送消息的描述和其他与顺序图有关的说明。

1. 顺序图综述

该顺序图主要是描述在线购物系统该系统的各个功能执行顺序图，主要实现功能大体上有注册、登录、修改个人信息，普通用户搜索商品、购买商品、维护购物车、查看订单、评价，管理员管理商品、管理订单，客服管理订单、回复咨询等。

2. 顺序图中的对象描述

顺序图	游客注册顺序图
对象名称	youke、注册kz、注册jm、grxx
主动对象	youke

顺序图	用户登录顺序图
对象名称	用户、登录kz、登录jm、验证、grxx
主动对象	用户

顺序图	用户修改个人信息顺序图
对象名称	用户、zxgw、修改kz、修改jm、grxx
主动对象	用户

顺序图	顾客搜索商品顺序图
对象名称	customer、zxgw、搜索kz、搜索jm、spxx
主动对象	customer

顺序图	顾客查询订单顺序图
对象名称	customer、zxgw、查询kz、查询jm、ddxx
主动对象	customer

顺序图	顾客维护购物车顺序图
对象名称	customer、zxgw、维护kz、维护jm、gwc
主动对象	customer

顺序图	顾客购买商品顺序图
对象名称	customer、zxgw、购买kz、购买jm、ddxx
主动对象	customer

顺序图	顾客评价商品顺序图
对象名称	customer、zxgw、评价kz、评价jm、pjxx
主动对象	customer

顺序图	管理员管理商品顺序图
对象名称	manager、zxgw、商品kz、商品jm、spxx
主动对象	manager

顺序图	客服回复咨询顺序图
对象名称	kf、zxgw、咨询kz、咨询jm、pjxx
主动对象	kf

顺序图	管理订单顺序图
对象名称	manager、zxgw、订单kz、订单jm、ddxx
主动对象	manager

顺序图	管理评价顺序图
对象名称	kf、zxgw、管理评价kz、管理评价jm、pjxx
主动对象	kf

3. 对象接收/发送消息的描述

（1）游客注册顺序图

消息名称	注册访问
消息格式	注册访问（）
消息类型	同步消息
发送消息的对象名称	youke
接收消息的对象名称	注册kz

消息名称	注册
消息格式	注册（）
消息类型	同步消息
发送消息的对象名称	注册kz
接收消息的对象名称	注册jm

消息名称	提交注册
消息格式	提交注册（class个人信息）
消息类型	同步消息
发送消息的对象名称	注册jm
接收消息的对象名称	注册jm

消息名称	保存个人信息
消息格式	保存个人信息（）
消息类型	同步消息
发送消息的对象名称	注册jm
接收消息的对象名称	grxx

消息名称	添加成功
消息格式	添加成功
消息类型	回复消息
发送消息的对象名称	grxx
接收消息的对象名称	注册jm

消息名称	返回登录界面
消息格式	返回登录界面
消息类型	回复消息
发送消息的对象名称	注册jm
接收消息的对象名称	youke

（2）用户登录顺序图

消息名称	登录访问
消息格式	登录访问（）
消息类型	同步消息
发送消息的对象名称	用户
接收消息的对象名称	登录kz

消息名称	登录
消息格式	登录（）
消息类型	同步消息
发送消息的对象名称	登录kz
接收消息的对象名称	登录jm

消息名称	提交登录
消息格式	提交登录（String账号，String密码）
消息类型	同步消息
发送消息的对象名称	登录jm
接收消息的对象名称	登录jm

消息名称	登录验证
消息格式	登录验证（）
消息类型	同步消息
发送消息的对象名称	登录jm
接收消息的对象名称	验证

消息名称	验证密码
消息格式	验证密码（String账号）
消息类型	同步消息
发送消息的对象名称	验证
接收消息的对象名称	grxx

消息名称	成功，返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	grxx
接收消息的对象名称	用户

（3）用户修改个人信息顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	用户
接收消息的对象名称	zxgw

消息名称	修改个人信息
消息格式	修改个人信息（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	修改kz

消息名称	修改
消息格式	修改（）
消息类型	同步消息
发送消息的对象名称	修改kz
接收消息的对象名称	修改jm

消息名称	修改密码
消息格式	修改密码（String密码）
消息类型	同步消息
发送消息的对象名称	修改jm
接收消息的对象名称	修改jm

消息名称	修改邮箱
消息格式	修改邮箱（String邮箱）
消息类型	同步消息
发送消息的对象名称	修改jm
接收消息的对象名称	修改jm

消息名称	修改地址
消息格式	修改地址（String地址）
消息类型	同步消息
发送消息的对象名称	修改jm
接收消息的对象名称	修改jm

消息名称	保存个人信息
消息格式	保存个人信息（）
消息类型	同步消息
发送消息的对象名称	修改jm
接收消息的对象名称	grxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	grxx
接收消息的对象名称	zxgw

（4）顾客搜索商品顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	customer
接收消息的对象名称	zxgw

消息名称	搜索商品
消息格式	搜索商品（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	搜索kz

消息名称	搜索商品
消息格式	搜索商品（char关键字）
消息类型	同步消息
发送消息的对象名称	搜索kz
接收消息的对象名称	搜素jm

消息名称	浏览商品
消息格式	浏览商品（）
消息类型	同步消息
发送消息的对象名称	搜索jm
接收消息的对象名称	搜索jm

消息名称	显示商品信息
消息格式	显示商品信息（）
消息类型	同步消息
发送消息的对象名称	搜索jm
接收消息的对象名称	spxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	spxx
接收消息的对象名称	zxgw

（5）顾客查询订单顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	customer
接收消息的对象名称	zxgw

消息名称	查询订单
消息格式	查询订单（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	查询kz

消息名称	查看订单
消息格式	查看订单（）
消息类型	同步消息
发送消息的对象名称	查询kz
接收消息的对象名称	查询jm

消息名称	查看订单
消息格式	查看订单（String订单号）
消息类型	同步消息
发送消息的对象名称	查询jm
接收消息的对象名称	查询jm

消息名称	查看订单
消息格式	查看订单（String账号，String密码）
消息类型	同步消息
发送消息的对象名称	查询jm
接收消息的对象名称	查询jm

消息名称	显示订单信息
消息格式	显示订单信息（）
消息类型	同步消息
发送消息的对象名称	查询jm
接收消息的对象名称	ddxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	ddxx
接收消息的对象名称	zxgw

（6）顾客维护购物车顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	customer
接收消息的对象名称	zxgw

消息名称	维护购物车
消息格式	维护购物车（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	维护kz

消息名称	维护购物车
消息格式	维护购物车（）
消息类型	同步消息
发送消息的对象名称	维护kz
接收消息的对象名称	维护jm

消息名称	修改商品数量
消息格式	修改商品数量（String商品条形码，int数量）
消息类型	同步消息
发送消息的对象名称	维护jm
接收消息的对象名称	维护jm

消息名称	查看购物车
消息格式	查看购物车（）
消息类型	同步消息
发送消息的对象名称	维护jm
接收消息的对象名称	维护jm

消息名称	删除商品
消息格式	删除商品（String商品条形码）
消息类型	同步消息
发送消息的对象名称	维护jm
接收消息的对象名称	维护jm

消息名称	保存购物车信息
消息格式	保存购物车信息（）
消息类型	同步消息
发送消息的对象名称	维护jm
接收消息的对象名称	gwc

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	gwc
接收消息的对象名称	zxgw

（7）顾客购买商品顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	customer
接收消息的对象名称	zxgw

消息名称	购买商品
消息格式	购买商品（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	购买kz

消息名称	购买商品
消息格式	购买商品（）
消息类型	同步消息
发送消息的对象名称	购买kz
接收消息的对象名称	购买jm

消息名称	购买商品
消息格式	购买商品（）
消息类型	同步消息
发送消息的对象名称	购买jm
接收消息的对象名称	购买Jm

消息名称	保存订单信息
消息格式	保存订单信息（）
消息类型	同步消息
发送消息的对象名称	购买jm
接收消息的对象名称	ddxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	ddxx
接收消息的对象名称	zxgw

（8）顾客评价商品顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	customer
接收消息的对象名称	zxgw

消息名称	评价商品
消息格式	评价商品（）
消息类型	同步消息
发送消息的对象名称	评价kz
接收消息的对象名称	评价jm

消息名称	评价商品
消息格式	评价商品（String商品条形码）
消息类型	同步消息
发送消息的对象名称	评价kz
接收消息的对象名称	评价jm

消息名称	评价
消息格式	评价（String评价）
消息类型	同步消息
发送消息的对象名称	评价Jm
接收消息的对象名称	评价jm

消息名称	保存评价信息
消息格式	保存评价信息（）
消息类型	同步消息
发送消息的对象名称	评价jm
接收消息的对象名称	pjxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	pjxx
接收消息的对象名称	zxgw

（9）管理员管理商品顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	manager
接收消息的对象名称	zxgw

消息名称	管理商品
消息格式	管理商品（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	商品kz

消息名称	管理商品
消息格式	管理商品
消息类型	同步消息
发送消息的对象名称	商品kz
接收消息的对象名称	商品jm

消息名称	增加商品
消息格式	增加商品（class商品信息）
消息类型	同步消息
发送消息的对象名称	商品jm
接收消息的对象名称	商品jm

消息名称	删除商品
消息格式	删除商品（String商品条形码）
消息类型	同步消息
发送消息的对象名称	商品jm
接收消息的对象名称	商品jm

消息名称	查看商品
消息格式	查看商品（String商品条形码）
消息类型	同步消息
发送消息的对象名称	商品jm
接收消息的对象名称	商品jm

消息名称	修改商品
消息格式	修改商品（String商品条形码）
消息类型	同步消息
发送消息的对象名称	商品jm
接收消息的对象名称	商品jm

消息名称	保存商品信息
消息格式	保存商品信息（）
消息类型	同步消息
发送消息的对象名称	商品jm
接收消息的对象名称	spxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	spxx
接收消息的对象名称	zxgw

（10）客服回复咨询顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	kf
接收消息的对象名称	zxgw

消息名称	管理咨询
消息格式	管理咨询（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	咨询kz

消息名称	管理咨询
消息格式	管理咨询（）
消息类型	同步消息
发送消息的对象名称	咨询kz
接收消息的对象名称	咨询jm

消息名称	回复咨询
消息格式	回复咨询（String回复）
消息类型	同步消息
发送消息的对象名称	咨询jm
接收消息的对象名称	咨询jm

消息名称	查看咨询
消息格式	查看咨询（）
消息类型	同步消息
发送消息的对象名称	咨询jm
接收消息的对象名称	咨询jm

消息名称	保存回复信息
消息格式	保存回复信息（）
消息类型	同步消息
发送消息的对象名称	咨询jm
接收消息的对象名称	pjxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	pjxx
接收消息的对象名称	zxgw

（11）管理订单顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	manager
接收消息的对象名称	zxgw

消息名称	管理订单
消息格式	管理订单
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	订单kz

消息名称	管理订单
消息格式	管理订单
消息类型	同步消息
发送消息的对象名称	订单kz
接收消息的对象名称	订单jm

消息名称	查看订单
消息格式	查看订单（String订单号）
消息类型	同步消息
发送消息的对象名称	订单jm
接收消息的对象名称	订单jm

消息名称	修改订单
消息格式	修改订单（String订单号，class新的订单信息）
消息类型	同步消息
发送消息的对象名称	订单jm
接收消息的对象名称	订单jm

消息名称	删除订单
消息格式	删除订单（String订单号）
消息类型	同步消息
发送消息的对象名称	订单jm
接收消息的对象名称	订单jm

消息名称	保存订单信息
消息格式	保存订单信息（）
消息类型	同步消息
发送消息的对象名称	订单jm
接收消息的对象名称	ddxx

消息名称	返回主界面
消息格式	返回主界面
消息类型	回复消息
发送消息的对象名称	ddxx
接收消息的对象名称	zxgw

（12）管理评价顺序图

消息名称	登录系统
消息格式	登录系统（）
消息类型	同步消息
发送消息的对象名称	kf
接收消息的对象名称	zxgw

消息名称	管理评价
消息格式	管理评价（）
消息类型	同步消息
发送消息的对象名称	zxgw
接收消息的对象名称	管理评价jz

消息名称	管理评价
消息格式	管理评价
消息类型	同步消息
发送消息的对象名称	管理评价kz
接收消息的对象名称	管理评价jm

消息名称	查看评价
消息格式	查看评价（）
消息类型	同步消息
发送消息的对象名称	管理评价jm
接收消息的对象名称	管理评价jm

消息名称	回复评价
消息格式	回复评价（String商品条形码，String用户账号，String评价）
消息类型	同步消息
发送消息的对象名称	管理评价jm
接收消息的对象名称	管理评价jm

消息名称	保存评价信息
消息格式	保存评价信息（）
消息类型	同步消息
发送消息的对象名称	管理评价jm
接收消息的对象名称	pjxx
