一、顺序图的基本构成

注意新建对象位置低于其他对象；
生命线上矩形方框为控制焦点，表示对象当前为激活状态。

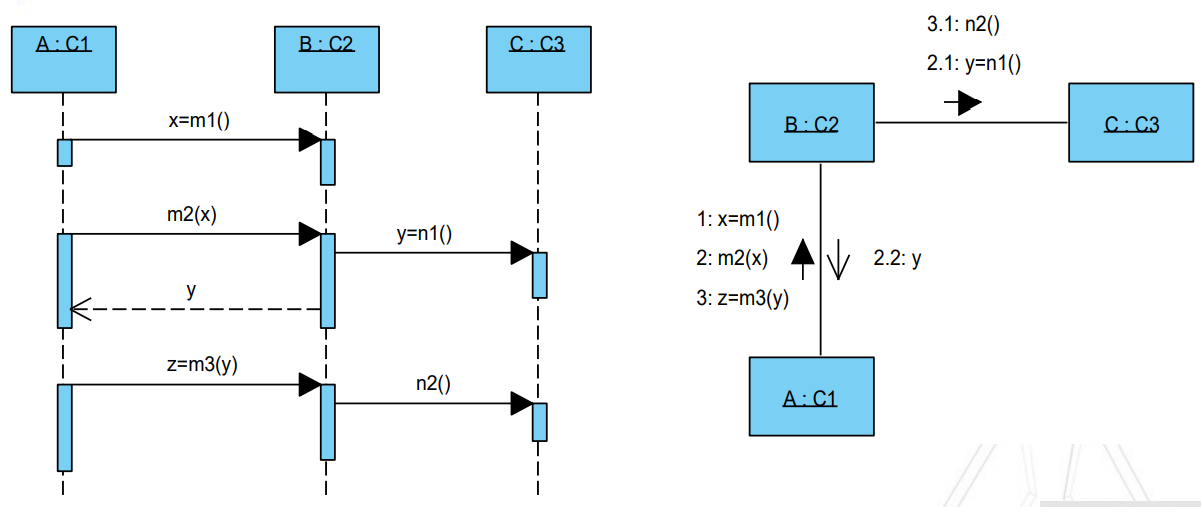

二、等价通讯图

1、对象表示方式相同，对象间的关联
2、消息发送的顺序、嵌套用数字和拓展数位进行表示
3、 关注对象间关联结构，与顺序图等价

三、顺序图简单逻辑表示

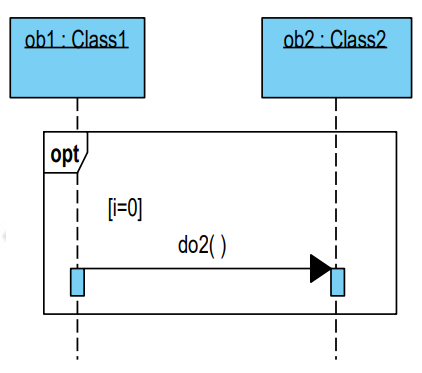

（一）“opt”：可选的内容

表示在满足方括号条件的情况下，对应部分就会被执行，否则跳过。（参考switch只有一种选择情况的时候）

（二）“loop”：循环结构

需要给出循环执行的参数，如循环次数和结束条件。（参考：for循环）

（三）“alt”：对多分支的条件进行选择

矩形框内各分支用虚线分割，每个分支一个判断条件互斥。
