Vcc、Vee、Vdd、Vss傻傻分不清楚？

以下内容源于网络。

1. 电源

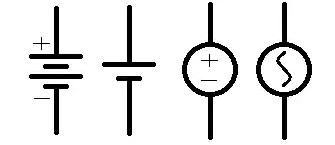

   左边两个符号均表示电池类直流电源，左边第一个表示电池组，第二个表示单电池。这些符号不一定总是带有 + 和 - 号。左边第三个（带 + 和 - 的圆圈符号）表示非电池类直流电源。右边第一个表示交流电源。

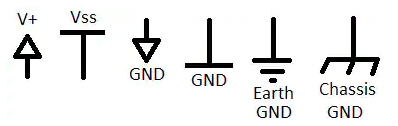

   以下符号主要用于包含多页的大型原理图，或者在主电源连接过多时用于简化原理图。

2. 关于电源符号
   Vdd代表Votage Drain Drain
Vss代表Votage Source Source
   这些符合最初是用在场效应晶体管上的，现在常用来表示正负电源。
   另一组类似的有：
   Vcc代表Votage Collector Colector
Vee代表Votage Emitter Emitter
   这组符号相对于上一组符号不太常用。他们源于晶体管的管脚符号，现在也用于表示正负电压了。
   最右边是复杂电路中会出现的另一个表示正负电压的符号。简单的线段上部标有V+或V-的箭头。

3. 关于接地
   下图前两个符号表示机壳接地和大地接地，但这两个经常误用做信号接地。真正的信号地是下端有一个扁平线或箭头，如后两个符合所示。

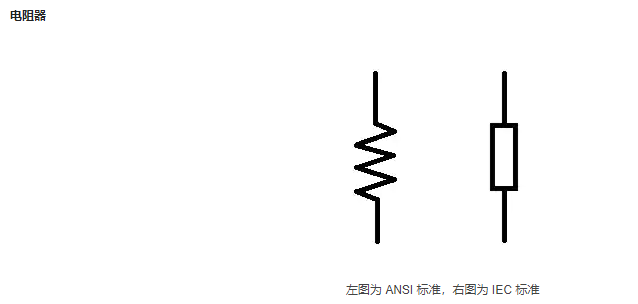

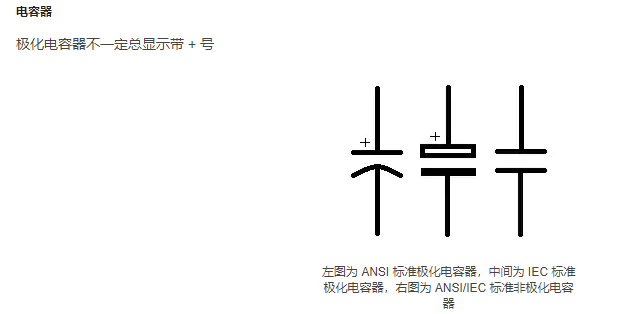

4. 关于IEC和ANSI
   目前，共有两项不同标准可作为原理图符号准则：美国国家标准学会 (ANSI) 标准和国际电工委员会 (IEC) 标准。对于元器件的原理图符号，两项标准分别具有各自的版本。请务必选择其中一项标准并严格遵循。只有这样，他人看您所绘制的原理图时才能看懂。否则，要求看图人按原理图修复电子设备，几乎是不可能的任务。
