学习CANopen --- [3] NMT报文

article/2025/8/26 16:24:35

本文主要讲述CANopen中的NMT报文，即网络管理（Network ManagemenT），该服务可以用于启动网络和监控设备。

NMT报文由NMT主机发送，对从机进行启动、监控和重启，在CANopen网络中只允许有一个活动的NMT主机。如果网络中有多个设备可以配置成主机，那么同一时刻只有一个可以配置成主机。

一 NMT报文及功能

NMT报文属于Master/Slave模式

1. 模块控制报文

该报文用于对Slave从机进行各种控制，报文格式如下，
在这里插入图片描述
必须由NMT Master发给NMT Slave(s)，报文的COB-ID是0x000

报文数据段传输的第0个字节是CS (Command Specifier)，用于表示控制命令，具体有以下5个命令，
在这里插入图片描述
PS：NMT Service这一列里有个Remote Node，即远程节点，其实就是Slave节点，这是相对于NMT Master来说的。如果NMT Master也是个CAN设备，那么NMT Master自身可以叫做Local Node

报文数据段传输的第1个字节是Slave从机的Node Id，如果为0，表示网内所有Slave设备都会收到这个报文。

2. 设备监控报文

该功能主要用于监控Slave设备的当前状态，分为Node Guarding和Heartbeat两种方式。

2.1 Node Guarding

NMT Master主动向Slave发送一个CAN远程帧（没有数据段），如下图，
在这里插入图片描述
然后Slave会返回一个指定格式的消息给Master，如下图，

Byte0包含一个toggle位（bit7），每一次Node Guard请求都会在0和1之间进行翻转（第一次值为0），翻转的目的是为了区分设备当前状态值和历史状态值；bit 6-0用来表示Slave的当前状态，有以下几种状态，

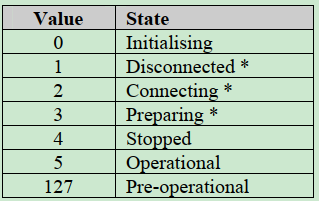

在这里插入图片描述
PS：状态0永远不会出现在Node Guarding的reply里，因为在Initialising状态下，不会对Node Guarding请求做出响应。

2.2 Heartbeat

也叫做心跳报文，由NMT Slave主动发送，NMT Master接收，无需response，这种模式也叫做生产者/消费者模式，NMT Slave是生产者，NMT Master是消费者
在这里插入图片描述
有以下4种状态，

当一个使用Heartbeat的CAN设备启动，其第一条心跳报文就是Boot-up，

2.3 小结

Node Guarding和Heartbeat都可以实现设备监控的目的，同一时刻只能使用其中一种，推荐使用Heartbeat，更加简单，另外Node Guarding需要用到远程帧，不是所有CAN设备都支持远程帧。

3. 启动报文

当NMT Slave设备启动时，都会发送这条报文，用来告知Master自己已经从 Initialising状态切换到Pre-operational状态。
在这里插入图片描述
启动报文和Heartbeat中的Boot-up有点重合，当一个使用Heartbeat的CAN设备启动，其第一条心跳报文就是Boot-up，但如果使用的是Node Guarding，那么CAN设备启动后发送的第一条报文就是启动报文，后续就是Node Guarding请求了。

二代码实战

学习了理论后，再通过实践来加深理解。

首先，通过下面的Slave代码，创建1个Slave节点，id是6，初始化完成后自动进入Pre-operational状态，

import signal
import canopenrunning = Truedef sigint_handler(signum, frame):global runningprint('')running = Falseexit(0)# 处理按键发送的信号，优雅的关闭程序
signal.signal(signal.SIGINT,  sigint_handler)
signal.signal(signal.SIGHUP,  sigint_handler)
signal.signal(signal.SIGTERM, sigint_handler)# 创建一个网络用来表示CAN总线
network = canopen.Network()# 连接到CAN总线
network.connect(bustype='socketcan', channel='vcan0')# 创建slave节点，其id是6，对象字典为CANopenSocket.eds
node = network.create_node(6, 'CANopenSocket.eds')# node向CAN总线上发送启动消息
node.nmt.send_command(0)# node进入PRE-OPERATIONAL状态
node.nmt.state = 'PRE-OPERATIONAL'# node发送心跳报文，每隔1s发送一次
node.nmt.start_heartbeat(1000) # 1000ms# 循环
while running:pass

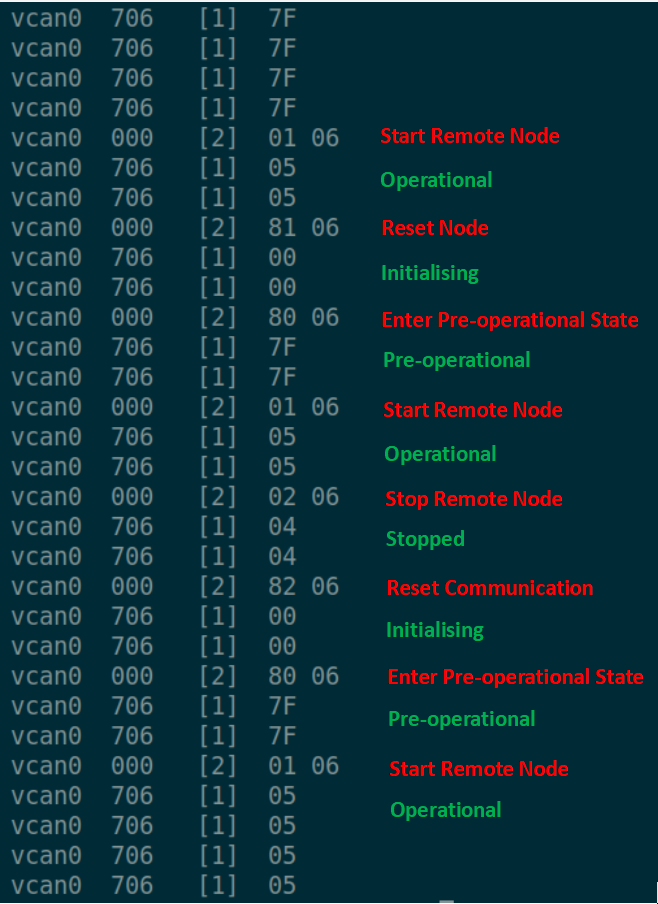

运行后在candump窗口下观察如下，
在这里插入图片描述
0x7F是127，表示can节点进入了Pre-operational状态。

下面是master代码，会把所有NMT的命令都执行一遍，具体可以看注释，

import time
import canopen# 创建一个网络用来表示CAN总线
network = canopen.Network()# 添加slave节点，其id是6，对象字典为CANopenSocket.eds
node = canopen.RemoteNode(6, 'CANopenSocket.eds')
network.add_node(node)# 连接到CAN总线
network.connect(bustype='socketcan', channel='vcan0')sleep_sec = 2 # 2秒# 发送'Start Remode Node'命令，把slave设置为OPERATIONAL状态
node.nmt.state = 'OPERATIONAL'time.sleep(sleep_sec)# 发送'Reset Node'命令，把slave设置为Initialising状态
node.nmt.state = 'RESET'time.sleep(sleep_sec)# 发送'Enter Pre-operational State'命令，把slave设置为PRE-OPERATIONAL状态
node.nmt.state = 'PRE-OPERATIONAL'time.sleep(sleep_sec)# 发送'Start Remode Node'命令，把slave设置为OPERATIONAL状态
node.nmt.state = 'OPERATIONAL'time.sleep(sleep_sec)# 发送'Stop Remode Node'命令，把slave设置为STOPPED状态
node.nmt.state = 'STOPPED'time.sleep(sleep_sec)# 发送'Reset Communication'命令，把slave设置为Initialising状态
node.nmt.send_command(0x82)time.sleep(sleep_sec)# 发送'Enter Pre-operational State'命令，把slave设置为PRE-OPERATIONAL状态
node.nmt.state = 'PRE-OPERATIONAL'time.sleep(sleep_sec)# 发送'Start Remode Node'命令，把slave设置为OPERATIONAL状态
node.nmt.state = 'OPERATIONAL'
