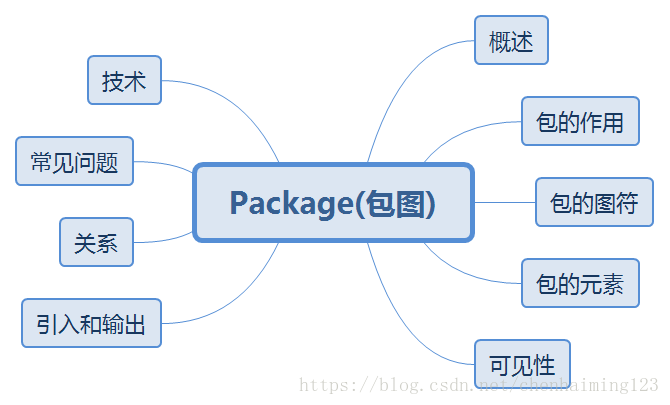

一、本文思维导图

二、包图的概述
包图由包和包之间的关系构成，它是维护和控制系统总体结构的重要建模工具；
对复杂系统进行建模时，包方便理解和处理整个模型；设计良好的包是高内聚、低耦合的，并对其内容的访问具有严密的控制。

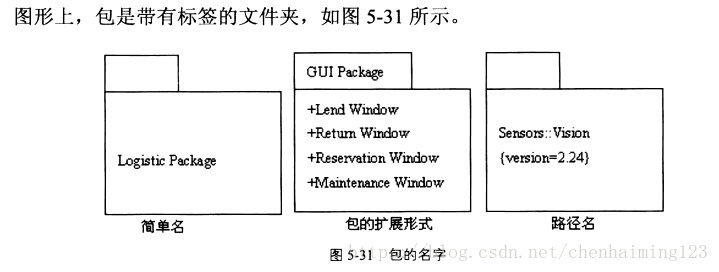

三、包的名字
每个包必须有一个与其他包相区别的名称，包的名字是一个字符串：
• 简单名：仅含一个简单的名称。
• 路径名：:以包所位于的外围包的名字作为前缀的包名。

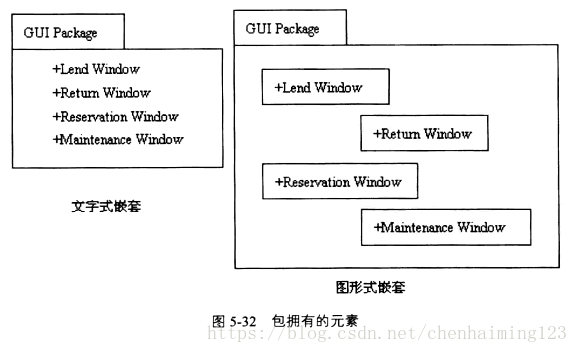

四、包拥有的元素
包是对模型元素进行分组的机制，他把模型元素划分成若干个子集。在包中可以拥有各种其它元素，包括类、接口、构件、节点、协作、用例和图，甚至是其它包或图。拥有是一种组成关系，这意味着模型元素被声明在包中，而且一个元素不能被一个以上的包所拥有。（也就是说一个元素如果放到了这个包里，那它就不能再放到别的包里了）。如果包被撤销，那么其中的元素也要被撤销。

五、包的可见性
包的可见性用来控制包外界的元素对包内元素的可访问权限。
1. 公有访问（public）用“+”来表示：包内的模型元素可以被任何引入了此包的其他包的内含元素访问。
2. 保护访问（protected）用“#”来表示：表示此元素能被该包的子包内所含元素访问。
3. 私有访问（private）用“-”来表示：表示此元素只能被属于同一包的内含元素访问。

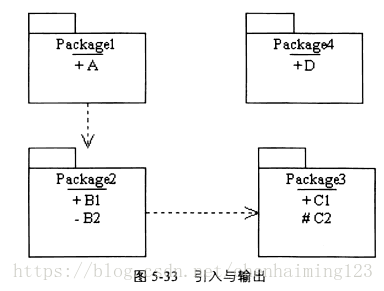

六、引入与输出
引入（import）：指允许一个包中的元素存取另一个包中的元素。
注意：输入依赖是单向的。
输出（export）：包的公共部分，称为包的输出(Export)。包的输出只对另一个与它有输入依赖的包才是可视的、可取的。

七、包与包之间的关系:
* 依赖关系：一个包中引用了另一个包中的元素。
依赖关系中涉及两个子类型。他们是“访问”和“导入”。虽然用户可以使用自己的构造型来表示两个包之间的依赖类型，但有两种构造型。
①<<导入>> - 一个包导入其他包的功能

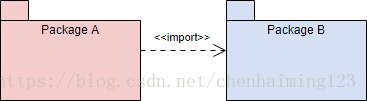

②示例 - << import >>依赖项

③<<访问>> - 一个包需要其他包的功能帮助

• 泛化关系，就是继承关系，表明是一个包的家族。
  八、包图建模技术
  包与类的区别
  • 类是对问题领域或解决方案的事物的抽象，包是把这些事物组织成模型的一种机制。
  • 包可以没有标识．因为它没有实例，在运行系统中不可见；类必须有标识，它有实例，类的实例（对象）是运行系统的组成元素。
  建立包图的具体的做法如下：
  1.分析系统模型元素（通常是对象类），把概念上或语义上相近的模型元素纳入一个包。
  2.对于每一个包，标出其模型元素的可视性（公共、保护或私用）。
  3.确定包与包之间的依赖联系，特别是输入依赖。
  4.确定包与包之间的泛化联系，确定包元素的多态性与重载。
  5.绘制包图。
  6.包图精化。
  九、设计包的原则
  ①重用等价原则。把类放入包时，应考虑把包作为可重用的单元。
  ②共同闭包原则。把那些需要同时改变的类放在同一个包中。
  ③共同重用原则。不会一起使用的类不要放在同一个包中。
  ④非依赖循环原则。包之间的依赖关系不要形成循环。
  十、包图绘制原则和常见问题
  •最小化包之间的依赖，最小化每个包中的public、protected元素的个数，最大化每个包中private元素个数
  •在建模时应该避免包之间的循环依赖，也就是不能够包含相互依赖的情况。
  •在考虑如何对类进行分组时，主要是根据类之间的依赖关系进行分组。在建包时，尽量把概念和语义上接近的元素包含在同一个包中。
  •好的包图依然要体现高内聚低耦合的特性。测试时可以以包为测试单位。
