基本画图

（1）plot函数的基本用法

plot(x, y)

其中，x和y分别用于存储x坐标和y坐标数据。通常，x和y为长度相同的向量。

（2）最简单的plot函数调用格式

plot(x)

以序号为横坐标，值为纵坐标

当plot函数的参数x是复数向量时，则分别以该向量元素实部和虚部为横、纵坐标绘制出一条曲线。

（3）plot(x, y)函数参数的变化形式

当x是向量，y是矩阵时

• 如果矩阵y的列数等于x的长度，则以向量x为横坐标，以y的每个行向量为纵坐标绘制曲线，曲线的条数等于y的行数。

• 如果矩阵y的行数等于x的长度，则以向量x为横坐标，以y的每个列向量为纵坐标绘制曲线，曲线的条数等于y的列数。

 当x、y是同型矩阵时

以x、y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

（4）含多个输入参数的plot函数

plot(x1, y1, x2, y2, …, xn, yn)

其中，每一向量对构成一组数据点的横、纵坐标，绘制一条曲线。

（5）含选项的plot函数

plot(x, y, 选项)

其中，选项用于指定曲线的线型、颜色和数据点标记。

绘制图形的辅助操作

1、图形标注

title(图形标题)

xlabel(x轴说明)

ylabel(y轴说明)

text(x, y, 说明)

legend(图例1, 图例2, …)

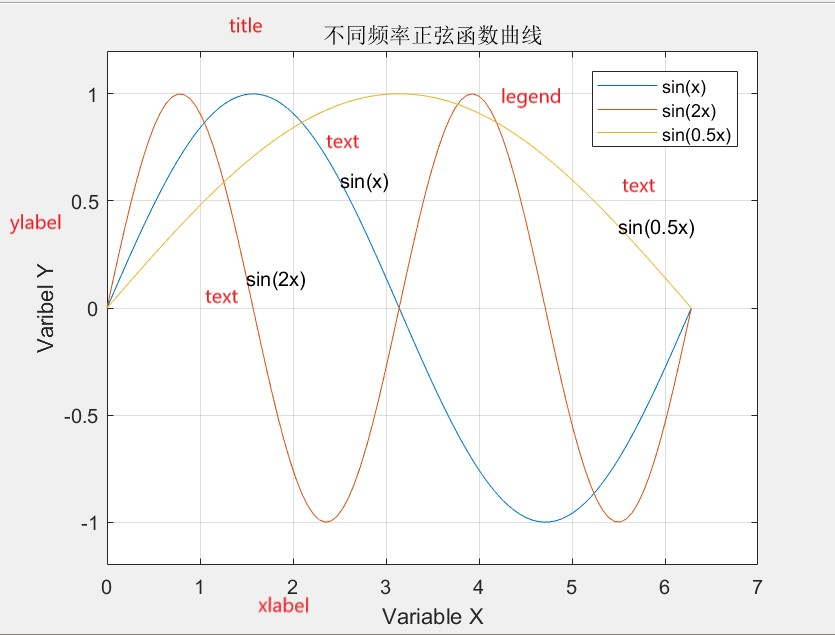

x=linspace(0,2*pi,100);
y=[sin(x);sin(2*x);sin(0.5*x)];
plot(x,y)
axis([0,7,-1.2,1.2])  %限制坐标范围
title('不同频率正弦函数曲线');
xlabel('Variable X');ylabel('Varibel Y');
text(2.5,sin(2.5),'sin(x)');
text(1.5,sin(2*1.5),'sin(2x)');
text(5.5,sin(0.5*5.5),'sin(0.5x)');
legend('sin(x)','sin(2x)','sin(0.5x)');
grid on

2．坐标控制

axis函数

grid函数

box函数

（1）axis函数

 axis函数的基本用法

axis([xmin,xmax,ymin,ymax,zmin,zmax])

 axis的其他用法

 axis equal：纵、横坐标轴采用等长刻度

 axis square：产生正方形坐标系(默认为矩形)

 axis auto：使用默认设置

 axis off：取消坐标轴

 axis on：显示坐标轴

（2）给坐标系加网格、边框

grid ongrid offgridbox onbox offbox

3．图形保持

hold onhold offhold

4．图形窗口的分割

 子图：同一图形窗口中的不同坐标系下的图形称为子图。

 subplot函数

subplot(m, n, p)

其中，m和n指定将图形窗口分成m×n个绘图区，p指定当前活动区。

其他形式的二维曲线

1. 其他坐标系下的二维曲线图

（1）对数坐标图

semilogx(x1, y1, 选项1, x2, y2, 选项2, …)

semilogy(x1, y1, 选项1, x2, y2, 选项2, …)

loglog(x1, y1, 选项1, x2, y2, 选项2, …)

其中，semilogx函数x轴为常用对数刻度，y轴为线性刻度；

semilogy函数x轴为线性刻度，y轴为常用对数刻度；loglog函

数x轴和y轴均采用常用对数刻度。

（2）极坐标图

polar(theta, rho, 选项)

其中，theta为极角，rho为极径，选项的内容与plot函数相同。

2. 统计图

 条形图

 直方图

 饼图

 散点图

（1）条形类图形

① 条形图

 bar函数：绘制垂直条形图。

bar(y,style)

其中，参数y是数据，选项style用于指定分组排列模式。

“grouped”：簇状分组默认

“stacked”：堆积分组

bar(x, y,style)

其中，x存储横坐标，y存储数据，y的行数必须与向量x的长度相同。选项style用于指定分组排列模式。

 barh函数：绘制水平条形图。

② 直方图

 hist函数：绘制直角坐标系下的直方图。

hist(y)

hist(y, x)

其中，y是要统计的数据，x用于指定区间的划分方式。若x是标量，则统计区间均分成x个小区间；若x是向量，则向量x中的每一个数指定分组中心值，元素的个数为数据分组数。x缺省时，默认按10个等分区间进行统计。

 rose函数：绘制极坐标系下的直方图。

rose(theta,x)

其中，参数theta用于确定每一区间与原点的角度，选项x用于指定区间的划分方式,x缺省时为20

（2）面积类图形

① 扇形图

 pie函数

pie(x, explode)

其中，参数x存储待统计数据，选项explode控制图块的显示模式。

score=[5,17,23,9,4];
ex=[0,0,0,0,1];    ex为1则突出显示
pie(score,ex)
legend('优秀','良好','中等','及格',...'不及格','location','eastoutside')
%'location','eastoutside'用于指定图例放在图形外侧
