eNSP模拟简单网络环境
实验环境

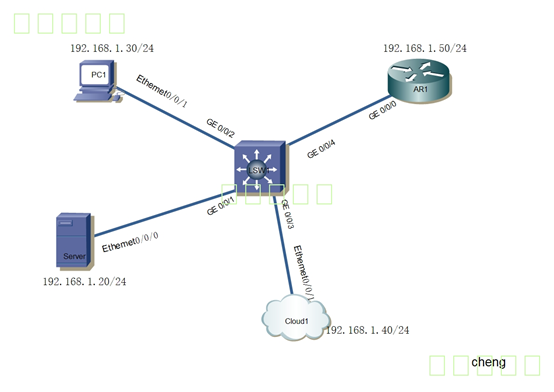

用ensp搭建图中拓扑，其中cloud1所在的网络为vmnet1，VMware Workstation中开启一台windows7计算机，网络桥接在VMnet1，IP地址配置为192.168.1.40/24.其他设备配置的地址参数拓扑图中的标示信息。
需求描述
实现整个网络的互通
Server开启http服务
VMware中虚拟机可以通过浏览器访问Server中的http服务器
VMware中虚拟机可以Telnet路由器AR1。
推荐步骤
1、 ensp设计拓扑，并打开设备。
2、 分别配置pc1、server、AR1D IP地址。
3、 配置server上的http服务。
4、 配置AR1的telnet。
实验步骤
1、 配置每个设备的IP地址

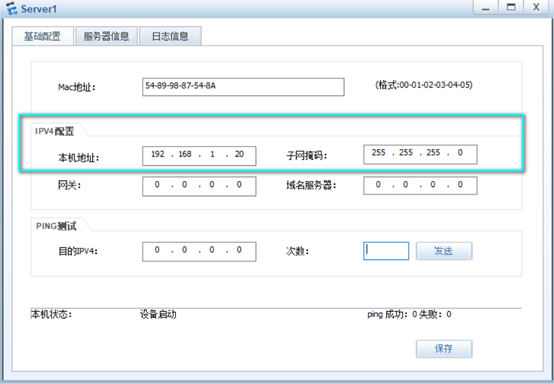

1） 配置server1的IP地址

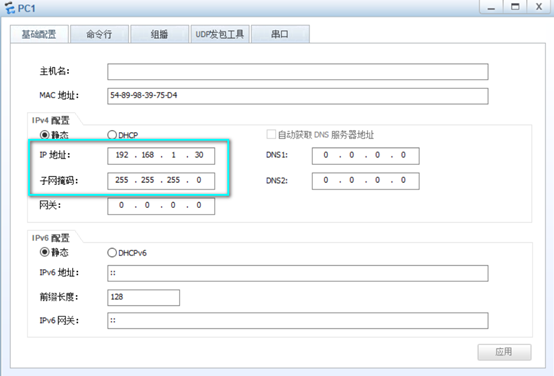

2） 配置pc1的ip地址
3） 配置Cloud为vmnet1，VMware Workstation中开启一台windows7计算机，网络桥接在VMnet1，IP地址配置为192.168.1.20，本机IP地址配置为192.168.1.10

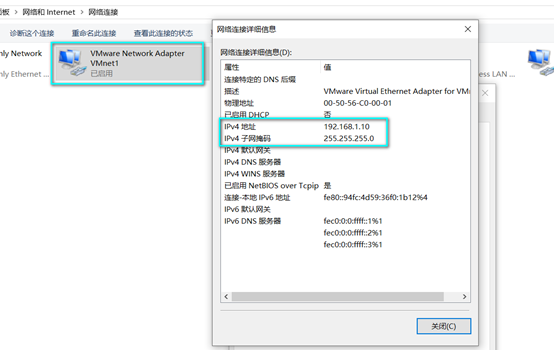

先配置本机IP地址

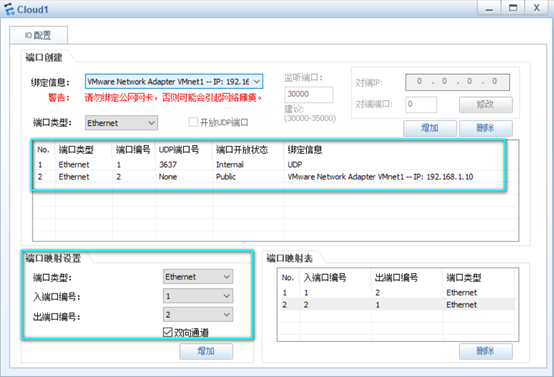

在配置cloud1准备桥接

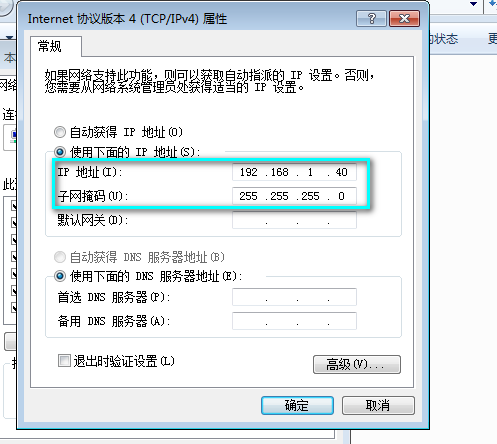

开台win7配置IP地址
4） 配置AR1的IP地址
| system-view | 用户进入系统视图 |
|---|---|
| [Huawei]sysname R1 | 修改路由器的主机名为R1 |
| [R1]interface GigabitEthernet 0/0/0 | 进入到R1的G口 |
| [R1-GigabitEthernet0/0/0]ip address 192.168.1.50 255.255.255.0 | 配置IP地址 |
| [R1-GigabitEthernet0/0/0]undo shutdown | 保存并退出 |

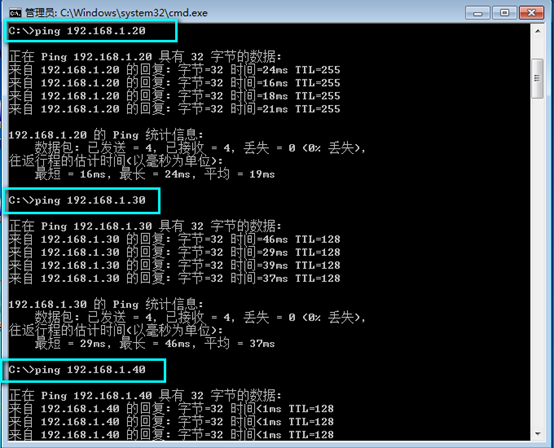

5） 查看全网互通

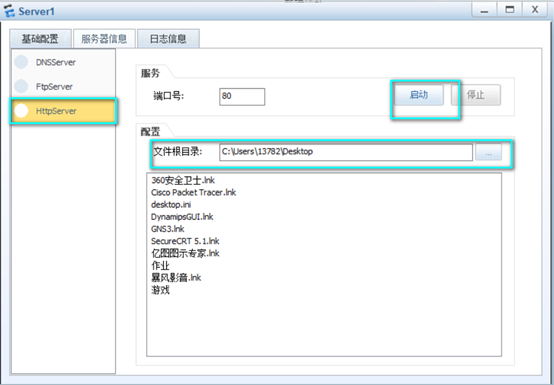

2、 Server开启http服务

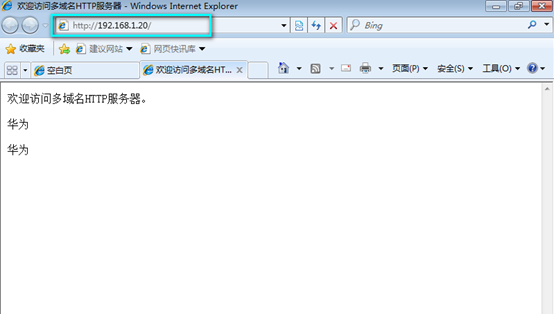

3、 VMware中虚拟机通过浏览器访问server中的http服务器
4、 VMware中虚拟机可以telnet到路由器AR1
| [R1]user-interface vty 0 4 | 进入vty用户视图，0 4表示最多允许5个用户同时登陆 |
|---|---|
| [R1-ui-vty0-4]authentication-mode password | 选择验证模式为password |
| Please configure the login password (maximum length 16):7 | 设置密码7为 |
| [R1-ui-vty0-4]set authentication password cipher pwd@123 | 配置加密密码，（simper）为明文，(cipher)为密文 |
| [R1-ui-vty0-4]user privilege level 15 | 设置用户级别为管理级别 |

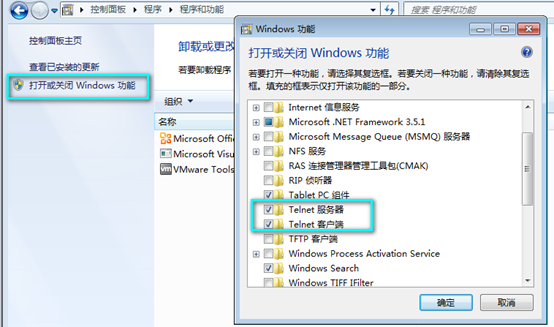

Win7开启telnet
验证
