使用Python+OpenCV+Tensorflow实现图像聚类

介绍

大家好，最近在参加深度学习竞赛时，遇到了一个有趣的问题，即如何将给定的图像集进行聚类，你可能会说，这不是一个简单的分类问题吗？使用卷积神经网络， 就实现，但关键在于没有合适训练数据提供训练。

在不想自己收集数据集的情况，我们如何解决这个问题呢？这就是本文的主要内容，即将深度学习直接应用于测试数据（此处为图像），而无需创建训练数据集并在该数据集上训练神经网络。

卷积神经网络作为特征提取器

首先我们需要讨论为什么需要特征提取器？以及如何使卷积神经网络（CNN）发挥作用。

图像数据的特征提取器：

假设算法需要像特征一样需要两只眼睛，一只鼻子和一张嘴来将图像分类为面部，但是在不同的图像中，这些特征存在于不同的像素位置，因此简单地将图像扁平化并将其提供给算法是不起作用的。

而解决这个问题刚好是CNN的卷积层发挥作用的地方。卷积层作为我们的特征提取器，并将图像分解为越来越精细的细节，我们来看一下下面的例子：

这是一只猫的图像，这是Vgg16的第一个卷积层看到它的样子

请注意不同的图像，这些是我们的CNN所学习的特征图，一些特征图着重于轮廓，一些特征着重于纹理，而某些特征则涉及更细微的细节（如耳和嘴），下一阶段的卷积层将这些特征分解得更细的细节。

上午我们知道了卷积层可以学习图像的特定功能，那么接下来我们将实现编码。

实现CNN的卷积层网络：

以下代码显示了如何使用预训练的CNN Vgg16获得以上结果：

MyModel = tf2.<a onclick="parent.postMessage({'referent':'.tensorflow.keras'}, '*')">keras.applications.VGG16(include_top=True, weights='imagenet', input_tensor=None, input_shape=None,pooling=None, classes=1000, classifier_activation='softmax'
)
MyModel.summary()

## lets Define a Function that can show Features learned by CNN's nth convolusion layer
def ShowMeWhatYouLearnt(<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..Image'}, '*')">Image, <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..layer'}, '*')">layer, <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..MyModel'}, '*')">MyModel):
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..img'}, '*')">img = img_to_array(<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..Image'}, '*')">Image)
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..img'}, '*')">img = np.<a onclick="parent.postMessage({'referent':'.numpy.expand_dims'}, '*')">expand_dims(<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..img'}, '*')">img, 0)### preprocessing for img for vgg16
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..img'}, '*')">img = tf2.<a onclick="parent.postMessage({'referent':'.tensorflow.keras'}, '*')">keras.applications.vgg16.preprocess_input(<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..img'}, '*')">img)## Now lets define a model which will help us## see what vgg16 sees
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..inputs'}, '*')">inputs = <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..MyModel'}, '*')">MyModel.inputs
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..outputs'}, '*')">outputs = <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..MyModel'}, '*')">MyModel.layers[<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..layer'}, '*')">layer].output
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..model'}, '*')">model = Model(inputs=<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..inputs'}, '*')">inputs, outputs=<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..outputs'}, '*')">outputs)
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..model'}, '*')">model.summary()## let make predictions to see what the Cnn sees
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..featureMaps'}, '*')">featureMaps = <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..model'}, '*')">model.predict(<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..img'}, '*')">img)## Plotting Featuresfor a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..maps'}, '*')">maps in <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..featureMaps'}, '*')">featureMaps:
plt.<a onclick="parent.postMessage({'referent':'.matplotlib.pyplot.figure'}, '*')">figure(figsize=(20,20))
<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..pltNum'}, '*')">pltNum = 1for <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..a'}, '*')">a in range(8):for <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..b'}, '*')">b in <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..range'}, '*')">range(8):
plt.<a onclick="parent.postMessage({'referent':'.matplotlib.pyplot.subplot'}, '*')">subplot(8, 8, <a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..pltNum'}, '*')">pltNum)
plt.<a onclick="parent.postMessage({'referent':'.matplotlib.pyplot.imshow'}, '*')">imshow(<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..maps'}, '*')">maps[: ,: ,<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..pltNum'}, '*')">pltNum - 1], cmap='gray')<a onclick="parent.postMessage({'referent':'.kaggle.usercode.12234793.44545592.ShowMeWhatYouLearnt..pltNum'}, '*')">pltNum += 1
plt.<a onclick="parent.postMessage({'referent':'.matplotlib.pyplot.show'}, '*')">show()

接下来我们将重点介绍如何来创建我们的聚类算法。

设计图像聚类算法

在本节中，我们使用Kaggle上的 keep-babies-safe 数据集。

https://www.kaggle.com/akash14/keep-babies-safe

首先，我们创建一个图像聚类模型，来将给定的图像分为两类，即玩具或消费品，以下是来自该数据集的一些图像。

以下代码实现我们的聚类算法：

##################### Making Essential Imports ############################
import sklearn
import os
import sys
import matplotlib.pyplot as plt
import cv2
import pytesseract
import numpy as np
import pandas as pd
import tensorflow as tf
conf = r'-- oem 2'
#####################################
# Defining a skeleton for our       #
# DataFrame                         #
#####################################
DataFrame = {'photo_name' : [],'flattenPhoto' : [],'text' : [],}
#######################################################################################
#      The Approach is to apply transfer learning hence using Resnet50 as my          #
#      pretrained model                                                               #
#######################################################################################
MyModel = tf.keras.models.Sequential()
MyModel.add(tf.keras.applications.ResNet50(include_top = False, weights='imagenet',    pooling='avg',
))
# freezing weights for 1st layer
MyModel.layers[0].trainable = False
### Now defining dataloading Function
def LoadDataAndDoEssentials(path, h, w):img = cv2.imread(path)DataFrame['text'].append(pytesseract.image_to_string(img, config = conf))img = cv2.resize(img, (h, w))## Expanding image dims so this represents 1 sampleimg = img = np.expand_dims(img, 0)img = tf.keras.applications.resnet50.preprocess_input(img)extractedFeatures = MyModel.predict(img)extractedFeatures = np.array(extractedFeatures)DataFrame['flattenPhoto'].append(extractedFeatures.flatten())### with this all done lets write the iterrrative loop
def ReadAndStoreMyImages(path):list_ = os.listdir(path)for mem in list_:DataFrame['photo_name'].append(mem)imagePath = path + '/' + memLoadDataAndDoEssentials(imagePath, 224, 224)### lets give the address of our Parent directory and start
path = 'enter your data's path here'
ReadAndStoreMyImages(path)
######################################################
#        lets now do clustering                      #
######################################################
Training_Feature_vector = np.array(DataFrame['flattenPhoto'], dtype = 'float64')
from sklearn.cluster import AgglomerativeClustering
kmeans = AgglomerativeClustering(n_clusters = 2)
kmeans.fit(Training_Feature_vector)
A little explanation for the above code:

上面的代码使用Resnet50（一种经过预先训练的CNN）进行特征提取，我们只需移除其头部或用于预测类别的神经元的最后一层，然后将图像输入到CNN并获得特征向量作为输出，实际上，这是我们的CNN在Resnet50的倒数第二层学习到的所有特征图的扁平数组。

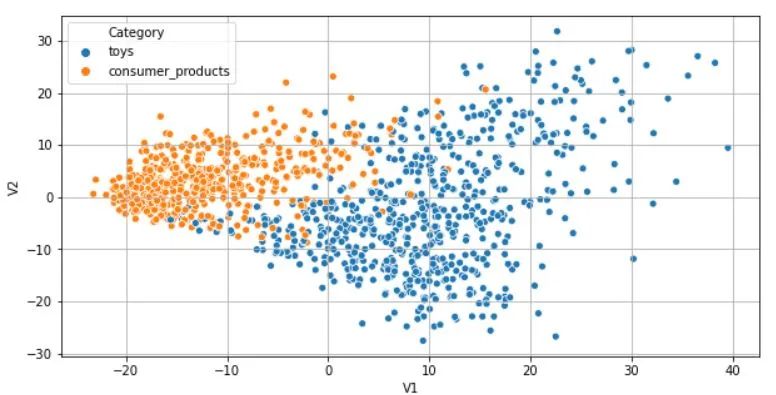

可以将此输出向量提供给进行图像聚类的任何聚类算法。让我向你展示通过这种方法创建的簇。

该可视化的代码如下

## lets make this a dataFrame
import seaborn as sb
import matplotlib.pyplot as plt
dimReducedDataFrame = pd.DataFrame(Training_Feature_vector)
dimReducedDataFrame = dimReducedDataFrame.rename(columns = { 0: 'V1', 1 : 'V2'})
dimReducedDataFrame['Category'] = list (df['Class_of_image'])
plt.figure(figsize = (10, 5))
sb.scatterplot(data = dimReducedDataFrame, x = 'V1', y = 'V2',hue = 'Category')
plt.grid(True)
plt.show()
