基本概念

• Entity（实体）：对象，如学生、教师，用方形表示
• Entity Set（实体集）：类
  • 一个实体集必须至少有一个非主键的属性
  • 或者它是多对一/多对多关系中的“多”
• Attribute（属性）：如学号、姓名，用圆形表示

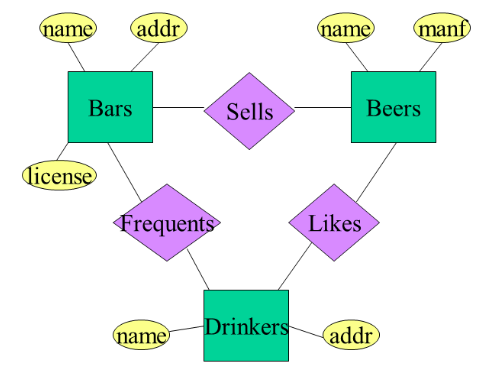

• Relationship（关系）：两个实体间的关系，用棱形表示

关系

• “一对一”关系可以看作是“多对一”关系的特殊情况
• 注意在“一”的实体集合内可以有空的，如one-one中的b，如果实体集合内每一个元素都有且仅有一个实体与它对应，则该“一”用圆箭头表示

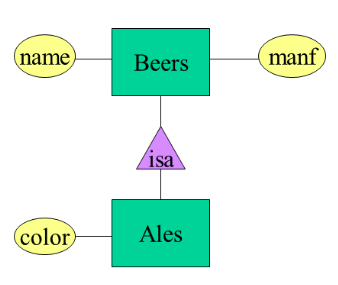

子类

• 继承关系：用三角形表示
• 子类继承父类的所有属性，还可以有自己的属性

Constraint 约束

Entity Integrity 实体完整性

• 每个实体集必须有一个主键，不可以为空，不可以重复
• 主键用下划线表示
• 主键可以是一个或多个属性
• 有继承关系的实体，主键必须在父类上，该主键是父类和所有子类的主键

Referential Integrity 参照完整性

• foreign key（外键）：一张表中的某个属性是参照另一张表的主键，则称该属性为外键
• 外键必须取参照关系中的某个主键值，或者为空

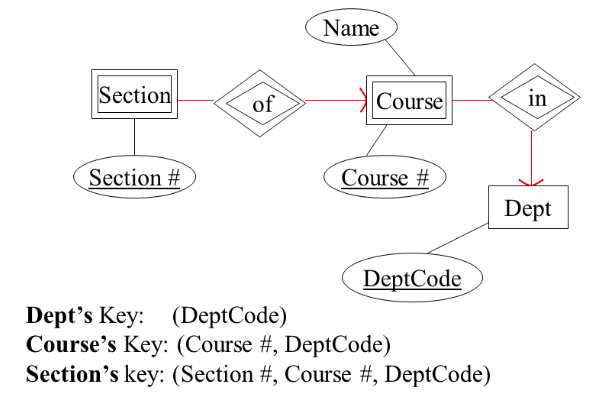

Weak Entity Set 弱实体集

• 确定该实体集需要依赖该实体集的主键和另一个实体集的主键，那么该实体集是一个弱实体集
• 弱实体集用双边方形表示，两个实体集之间的关系用双边棱形表示
• 两个实体集之间的关系称为支持联系

 设计原则

• 避免冗余
• 当增加一个属性就可以时，不要增加一个实体集
• 小心使用弱实体集

ER模型转化为关系模型

关系的转化

• 关系的表中，属性有其连接的实体集合的主键和关系上的属性

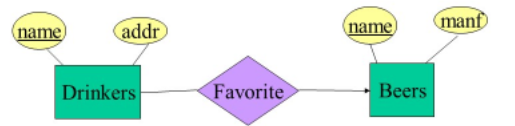

• 在“多对一”关系中，可以把关系的表合并到“多”的一方。如在下图中，我们不需要额外增加一张表Favorite(drinker, beer)，而是合并到Drinkers表中，Drinkers(name, addr, favorite_beer)

•  在“多对多”关系中，如果按照上述方法合并，会造成冗余

弱实体集的转化

• 对于弱实体集，它的属性还需要包括支持实体集的主键
• 不需要为支持联系额外设置一张表

子类的转化

• OO方式：子类继承父类的所有属性，这样可能造成冗余
  • Product(name, price, category, manufacturer)
  • EducationalProduct(name, price, category, manufacturer, ageGroup, topic)
  • SoftwareProduct(name, price, category, manufacturer, platforms, requiredMemory)
  • EducationalSoftwareProduct(name, price, category, manufacturer,ageGroup, topic, platforms, requiredMemory)
• ER方式：子类只继承父类的主键，这样避免了冗余，但查询的时候可能需要多表查询
  • Product(name, price, category, manufacturer)
  • EducationalProduct(name, ageGroup, topic)
  • SoftwareProduct(name, platforms, requiredMemory)
• 空值方式：只有一张表，允许出现空值，但浪费空间
  • Product(name, price, category, manufacturer,ageGroup, topic, platforms, requiredMemory)
