数据库原理之如何设计一个ER模型

前言

这里是 数据库系统原理 系列文章，主要介绍数据库系统理论以及数据库实用技术。

数据库技术是计算机学科中的一个重要分支，它的应用非常广泛，几乎涉及所有的应用领域。

关于作者：

转载请注明出处

百货公司管辖若干连锁商店，每家商店经营若干商品，每家商品有若干职工，但每个职工只能服务于一家商店

实体类型 “ 商店 ” 的属性有：商店编号，点名，店址，店经理

实体类型 “ 商品 ” 的属性有：商品编号，商品名，单价，产地

实体类型 “ 职工 ” 的属性有：职工编号，职工名，性别，工资

我们的主要目的是画出商店、商品和职工实体类型及其联系类型的ER图，并将其转换为关系模式集

先确定实体类型。在这里，我们已经确定有三个实体类型，分别是商店，商品和职工
再确定联系类型。首先，一家商店可以有多个商品售卖，一个商品可以在多个商店销售，因此，商店和商品之间是M:N联系，而一家商店可以有多个职工，可一个职工却只能在一家商店工作，因此商店与职工的联系是1:N联系，我们将这两个联系类型分别定义为 “ 经营 ” 和 “ 服务 ”
把实体类型和联系类型组合成ER图
确定实体类型和联系类型的属性

由此，我们可以画出如下ER图

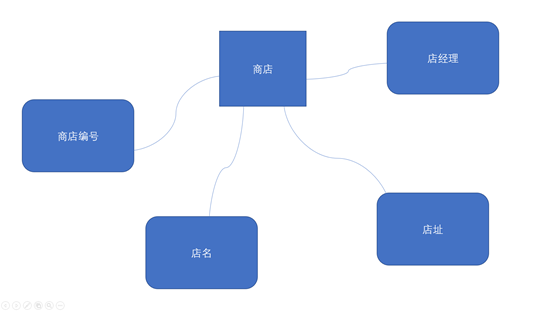

商店的属性图

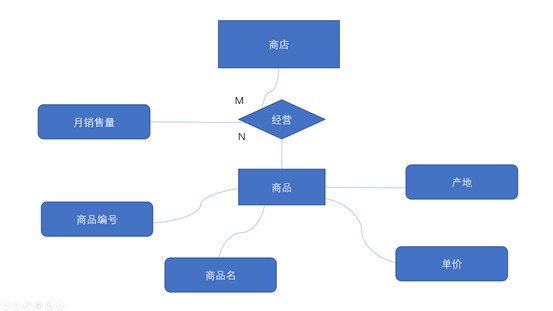

商店与商品的ER图

商店与职工的ER图

在 “ 商店--商品 ”ER 模型中，包含着三个实体集（商店、商品、职工）、一个M:N的联系（经营）以及一个1:N的联系（服务）。由此，我们将其转换为关系模式如下：

商店（商店编号，店名，店址，店经理）

商品（商品编号，商品名，单价，产地）

职工（职工编号，职工名，性别，工资）

销售（商店编号，商品编号，月销售量）

服务（商店编号，职工编号，参加工作时间）

至此，我们已经完成了关于百货公司的ER模型设计，在这里，我们继续向下讨论ER模型，层次模型，网状模型，关系模型和面向对象模型的特点

ER模型：直接从现实世界抽象出实体类型及实体间联系，然后用ER图表示的数据模型。主要特点是接近于人的思维，易于理解，与计算机实现无关，用户容易接受。
层次模型：用树型结构表示实体类型及实体间联系的数据模型。主要特点是：记录之间的联系用指针实现，查询效率较高。
网状模型：用有向图结构表示实体类型及实体间联系的数据模型。主要特点是：记录之间通过指针实现，M：N联系也容易实现，查询效率较高
关系模型：用二维表格结构表示实体集，用外键表示实体间联系的数据模型。主要特点是：概念清晰、简单，用统一的结构来表示实体类型和实体间联系。
面向对象模型：在该模型中，最基本的概念是对象（Object）和类（Class），主要特点是：语义强，支持复杂的数据类型（向量、矩阵、有序含有等），有封装新和继承性，具有版本管理功能，支持长事物等。
