1.引言

OPTICS(Ordering points to identify the clustering structure)是一基于密度的聚类算法，OPTICS算法是DBSCAN的改进版本，因此OPTICS算法也是一种基于密度的聚类算法。在DBCSAN算法中需要输入两个参数： $ϵ$ 和 $M i n P t s$ ，选择不同的参数会导致最终聚类的结果千差万别，因此DBCSAN对于输入参数过于敏感。OPTICS算法的提出就是为了帮助DBSCAN算法选择合适的参数，降低输入参数的敏感度。OPTICS主要针对输入参数 $ϵ$ 过敏感做的改进，OPTICS和DBSCNA的输入参数一样（ $ϵ$ 和 $M i n P t s$ ），虽然OPTICS算法中也需要两个输入参数，但该算法对 $ϵ$ 输入不敏感（一般将 $ϵ$ 固定为无穷大），同时该算法中并不显式的生成数据聚类，只是对数据集合中的对象进行排序，得到一个有序的对象列表，通过该有序列表，可以得到一个决策图，通过决策图可以不同 $ϵ$ 参数的数据集中检测簇集，即：先通过固定的 $M i n P t s$ 和无穷大的 $ϵ$ 得到有序列表，然后得到决策图，通过决策图可以知道当 $ϵ$ 取特定值时（比如 $ϵ = 3$ ）数据的聚类情况。

2.相关定义

由于OPTICS算法是DBSCAN算法的一种改进，因此有些概念是共用的，比如： $ϵ$ -邻域，核心对象，密度直达，密度可达，密度相连等，下面是与OPTICS相关的定义（假设我的样本集是 $X=(x_1,x_2,...,x_m)$ ）：

2.1 `DBSCAN`相关定义

$ϵ$ -邻域：对于 $x_j∈X$ ，其 $ϵ$ -邻域包含样本集 $X$ 中与 $x_j$ 的距离不大于 $ϵ$ 的子样本集。 $ϵ$ -邻域是一个集合，表示如下，这个集合的个数记为 $N_ϵ(x_j)|$ 。
$N_ϵ(x_j)=\{x_i∈X \mid distance(x_i,x_j)≤ϵ\}$
核心对象：对于任一样本 $x_j∈X$ ，如果其 $ϵ$ -邻域对应的 $N_ϵ(x_j)$ 至少包含 $M i n P t s$ 个样本，即如果 $N_ϵ(x_j)|≥MinPts$ ，则 $x_j$ 是核心对象。
密度直达：如果 $x_i$ 位于 $x_j$ 的 $ϵ$ -邻域中，且 $x_j$ 是核心对象，则称 $x_i$ 由 $x_j$ 密度直达。反之不一定成立，即此时不能说 $x_j$ 由 $x_i$ 密度直达, 除非且 $x_i$ 也是核心对象，即密度直达不满足对称性
密度可达：对于 $x_i$ 和 $x_j$ ,如果存在样本样本序列 $p_1,p_2,...,p_T$ ,满足 $p1=x_i,p_T=x_j$ , 且 $p_{t+1}$ 由 $p_t$ 密度直达，则称 $x_j$ 由 $x_i$ 密度可达。也就是说，密度可达满足传递性。此时序列中的传递样本 $p_1,p_2,...,p_{T−1}$ 均为核心对象，因为只有核心对象才能使其他样本密度直达。 密度可达也不满足对称性，这个可以由密度直达的不对称性得出。

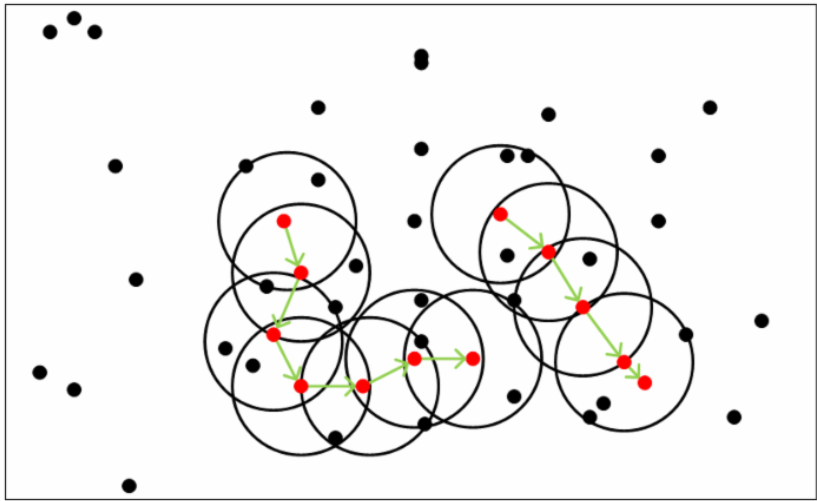

密度相连：对于 $x_i$ 和 $x_j$ ,如果存在核心对象样本 $x_k$ ，使** $x_i$ 和 $x_j$ 均由 $x_k$ 密度可达**，则称 $x_i$ 和 $x_j$ 密度相连。密度相连关系满足对称性。

在这里插入图片描述

2.2 `OPTICS`相关定义

在上述DBSCAN定义的基础上，OPTICS在引入了两个算法需要的定义：

核心距离（core-distance）：样本 $x \in X$ ，对于给定的 $ϵ$ 和 $M i n P t s$ ，使得 $x$ 成为核心点的最小邻域半径称为 $x$ 的核心距离，其数学表达如下， $N_ϵ^{i}(x)$ 代表集合 $N_ϵ(x)$ 中与节点 $x$ 第 $i$ 近邻的节点，如 $N_ϵ^{1}(x)$ 表示 $N_ϵ(x)$ 中与 $x$ 最近的节点

$cd(x)=\begin{cases} undefined & |N_ϵ(x)| <MinPts \\ d(x,N_ϵ^{MinPts}(x) ) & |N_ϵ(x)| >=MinPts \end{cases}$

可达距离（reachability-distance）：设 $x, y \in X$ ,对于给定的 $ϵ$ 和 $M i n P t s$ ， $y$ 关于 $x$ 的可达距离定义为：
$rd(y,x)=\begin{cases} undefined & |N_ϵ(x)| <MinPts \\ max\{ cd(x),d(x,y) \} & |N_ϵ(x)| >=MinPts \end{cases}$
特别的，当 $x$ 为核心点时（相应的参数为 $ϵ$ 和 $M i n P t s$ ），可按照下式来理解 $r d (y, x)$ ：
$rd(y,x)=min\{ \eta: y ∈ N_{\eta}(x) 且 | N_{\eta}(x) | \ge MinPts\}$
即 $r d (y, x)$ 表示 使得“ $x$ 成为核心点”，“ $y$ 可以从 $x$ 直接密度可达” 同时成立的最小邻域半径。

可达距离这里可能不太好理解，先记住一点，每一个点都有两个新属性：可达距离，核心距离

3.算法思想

假设我们的数据集为 $X=(x_1,x_2,...,x_m)$ ，OPTICS算法的目标是输出一个有序排列，以及每个元素的两个属性值：核心距离，可达距离。为此引入如下的数据结构：

$p_i，i=1,2,...,N$ ：OPTICS算法的输出有序列表，例如 $p=\{10,100,4,...\}$ 表示：在集合X中的数据，第10号节点首先被处理，然后第100号节点被处理，然后第4号节点被处理（即节点被处理的顺序列表）
$c_i，i=1,2,...,N$ ：第 $i$ 号节点的核心距离，例如 $c=\{1.2,1.4,4.5,...\}$ 表示：在集合X中的数据，第1号节点的核心距离为1.2，第1号节点的核心距离为1.4，第1号节点的核心距离为4.5
$r_i，i=1,2,...,N$ ：第 $i$ 号节点的可达距离，例如 $r=\{3.4,3.1.4,4.5,...\}$ 表示：在集合X中的数据，第1号节点的可达距离为3.4，第1号节点的可达距离为3.1，第1号节点的可达距离为4.5

3.1算法流程

输入：样本集 $X=(x_1,x_2,...,x_m)$ ，邻域参数 $(ϵ, M i n P t s)$

初始化核心对象集合 $Ω = \emptyset$
遍历 $X$ 的元素，如果是核心对象，则将其加入到核心对象集合 $Ω$ 中
如果核心对象集合 $Ω$ 中元素都已经被处理，则算法结束，否则转入步骤4.
在核心对象集合 $Ω$ 中，随机选择一个未处理的核心对象 $o$ ，首先将 $o$ 标记为已处理，同时将 $o$ 压入到有序列表 $p$ 中，最后将 $o$ 的 $ϵ$ -邻域中未访问的点，根据可达距离的大小（计算未访问的邻居点到 $o$ 点的可达距离）依次存放到种子集合 $s e e d s$ 中。
如果种子集合 $s e e d s = \emptyset$ ，跳转到3，否则，从种子集合 $s e e d s$ 中挑选可达距离最近的种子点 $s e e d$ ，首先将其标记为已访问，首先将 $s e e d$ 标记为已处理，同时将 $s e e d$ 压入到有序列表 $p$ 中，然后判断 $s e e d$ 是否为核心对象，如果是将 $s e e d$ 中未访问的邻居点加入到种子集合中，重新计算可达距离。（计算种子集合中距离 $s e e d$ 点的可达距离）跳转到5。

说明：

第一点，第一个被处理的对象是不存在可达距离的 （因为没有被计算过），只有进入过 $s e e d s$ 的点才能计算可达距离

3.2算法伪代码

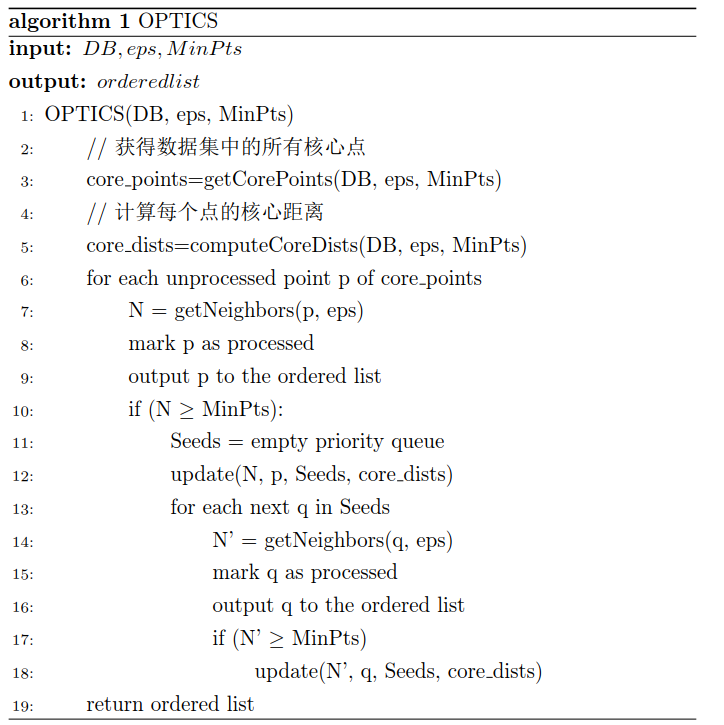

OPTICS算法伪代码

在这里插入图片描述

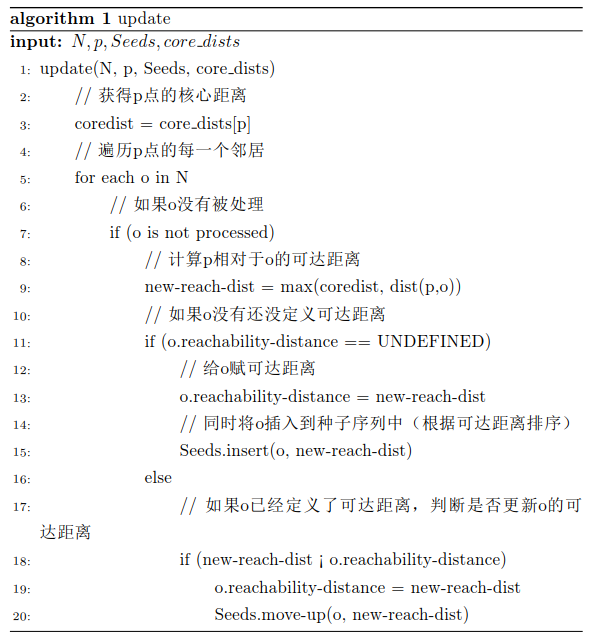

update算法伪代码

在这里插入图片描述

4.算法实现

4.1使用`numpy`实现OPTICS算法

import numpy as np
import matplotlib.pyplot as plt
import time
import operator
from scipy.spatial.distance import pdist
from scipy.spatial.distance import squareform
def compute_squared_EDM(X):return squareform(pdist(X,metric='euclidean'))
# 显示决策图
def plotReachability(data,eps):plt.figure()plt.plot(range(0,len(data)), data)plt.plot([0, len(data)], [eps, eps])plt.show()
# 显示分类的类别
def plotFeature(data,labels):clusterNum = len(set(labels))fig = plt.figure()scatterColors = ['black', 'blue', 'green', 'yellow', 'red', 'purple', 'orange', 'brown']ax = fig.add_subplot(111)for i in range(-1, clusterNum):colorSytle = scatterColors[i % len(scatterColors)]subCluster = data[np.where(labels == i)]ax.scatter(subCluster[:, 0], subCluster[:, 1], c=colorSytle, s=12)plt.show()
def updateSeeds(seeds,core_PointId,neighbours,core_dists,reach_dists,disMat,isProcess):# 获得核心点core_PointId的核心距离core_dist=core_dists[core_PointId]# 遍历core_PointId 的每一个邻居点for neighbour in neighbours:# 如果neighbour没有被处理过，计算该核心距离if(isProcess[neighbour]==-1):# 首先计算改点的针对core_PointId的可达距离new_reach_dist = max(core_dist, disMat[core_PointId][neighbour])# 如果可达距离没有被计算过，将计算的可达距离赋予if(np.isnan(reach_dists[neighbour])):reach_dists[neighbour]=new_reach_distseeds[neighbour] = new_reach_dist# 如果可达距离已经被计算过，判读是否要进行修改elif(new_reach_dist<reach_dists[neighbour]):reach_dists[neighbour] = new_reach_distseeds[neighbour] = new_reach_distreturn seeds
def OPTICS(data,eps=np.inf,minPts=15):# 获得距离矩阵orders = []disMat = compute_squared_EDM(data)# 获得数据的行和列(一共有n条数据)n, m = data.shape# np.argsort(disMat)[:,minPts-1] 按照距离进行 行排序 找第minPts个元素的索引# disMat[np.arange(0,n),np.argsort(disMat)[:,minPts-1]] 计算minPts个元素的索引的距离temp_core_distances = disMat[np.arange(0,n),np.argsort(disMat)[:,minPts-1]]# 计算核心距离core_dists = np.where(temp_core_distances <= eps, temp_core_distances, -1)# 将每一个点的可达距离未定义reach_dists= np.full((n,), np.nan)# 将矩阵的中小于minPts的数赋予1，大于minPts的数赋予零，然后1代表对每一行求和,然后求核心点坐标的索引core_points_index = np.where(np.sum(np.where(disMat <= eps, 1, 0), axis=1) >= minPts)[0]# 用于标识是否被处理，没有被处理，设置为-1isProcess = np.full((n,), -1)# 遍历所有的核心点for pointId in core_points_index:# 如果核心点未被分类，将其作为的种子点，开始寻找相应簇集if (isProcess[pointId] == -1):# 将点pointId标记为当前类别(即标识为已操作)isProcess[pointId] = 1orders.append(pointId)# 寻找种子点的eps邻域且没有被分类的点，将其放入种子集合neighbours = np.where((disMat[:, pointId] <= eps) & (disMat[:, pointId] > 0) & (isProcess == -1))[0]seeds = dict()seeds=updateSeeds(seeds,pointId,neighbours,core_dists,reach_dists,disMat,isProcess)while len(seeds)>0:nextId = sorted(seeds.items(), key=operator.itemgetter(1))[0][0]del seeds[nextId]isProcess[nextId] = 1orders.append(nextId)# 寻找newPoint种子点eps邻域（包含自己）# 这里没有加约束isProcess == -1，是因为如果加了，本是核心点的，可能就变成了非和核心点queryResults = np.where(disMat[:, nextId] <= eps)[0]if len(queryResults) >= minPts:seeds=updateSeeds(seeds,nextId,queryResults,core_dists,reach_dists,disMat,isProcess)# 簇集生长完毕，寻找到一个类别# 返回数据集中的可达列表，及其可达距离return orders,reach_dists
def extract_dbscan(data,orders, reach_dists, eps):# 获得原始数据的行和列n,m=data.shape# reach_dists[orders] 将每个点的可达距离，按照有序列表排序（即输出顺序）# np.where(reach_dists[orders] <= eps)[0]，找到有序列表中小于eps的点的索引，即对应有序列表的索引reach_distIds=np.where(reach_dists[orders] <= eps)[0]# 正常来说：current的值的值应该比pre的值多一个索引。如果大于一个索引就说明不是一个类别pre=reach_distIds[0]-1clusterId=0labels=np.full((n,),-1)for current in reach_distIds:# 正常来说：current的值的值应该比pre的值多一个索引。如果大于一个索引就说明不是一个类别if(current-pre!=1):# 类别+1clusterId=clusterId+1labels[orders[current]]=clusterIdpre=currentreturn labels
data = np.loadtxt("cluster2.csv", delimiter=",")
start = time.clock()
orders,reach_dists=OPTICS(data,np.inf,30)
end = time.clock()
print('finish all in %s' % str(end - start))
labels=extract_dbscan(data,orders,reach_dists,3)
plotReachability(reach_dists[orders],3)
plotFeature(data,labels)

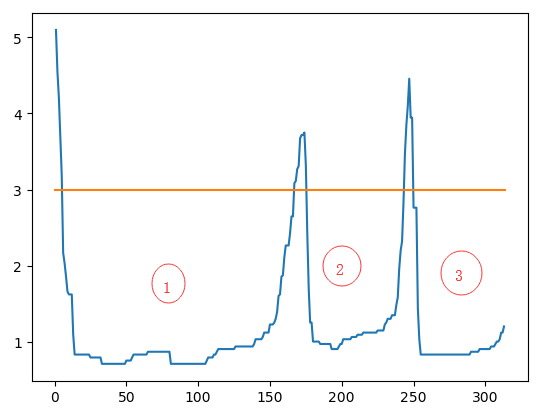

有序列表决策图（横坐标是处理顺序，纵坐标是该点的可达距离），举个例子，横坐标为： $[1, 2, 3]$ ，纵坐标为： $[5.5, 3.6, 8.4]$ 。说明：第一个被处理的点的可达距离为5.5，第二个被处理的点的可达距离为3.6，第三个被处理的点的可达距离为8.4。同时在该图中可以看出，当eps取3时，原数据集可以被分为3个类别（决策图有一个凹槽）.
