1、Altium Designer文件导入Hyperlynx问题

  众所周知AD的文件各大友厂商的文件对它都不咋友好~，很多SI、PI文件都不支持，但AD可以输出Hyperlynx文件供其使用、但也会存在一些问题。我遇到问题就是 AD中使用填充的铜皮在Hyperlynx中不识别，直接默认消失了，如下：

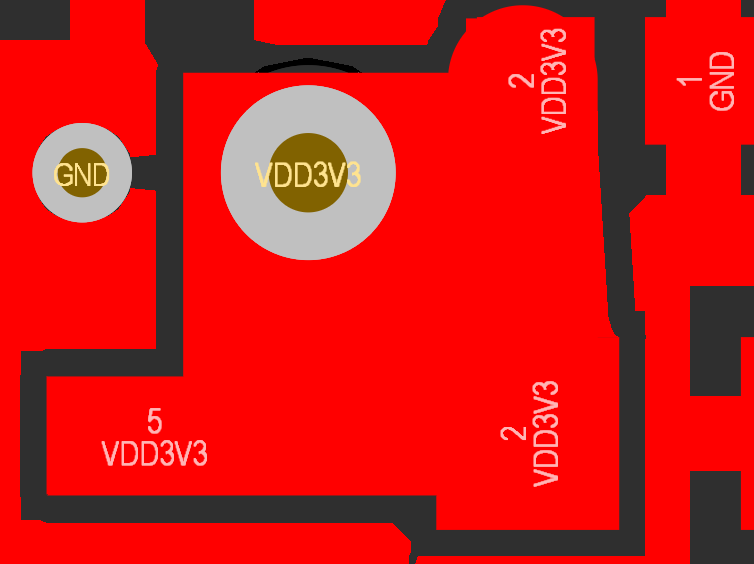

AD PCB中：

输出Hyperlynx后：

从图上可以看出铜皮被去掉了、而且一般会在导入过程中遇到报错问题，报错铜皮未闭合，解决办法是用AD打开HYP文件，删除报错行内容即可。该问题的解决方法是只能在AD中用导线连接，然后再导入Hyperlynx中仿真。

2、AD转换至Hyperlynx过程文件可能存在部分导线、过孔缺失问题，可能是由于AD版本高、与HP版本不兼容引起的？，解决方法是，先把AD另存为。PCB文件，然后转换输出，
