OSPF LSA限制： 1.划分区域  2.特殊区域  3.LSA汇总  4. LSA 过滤

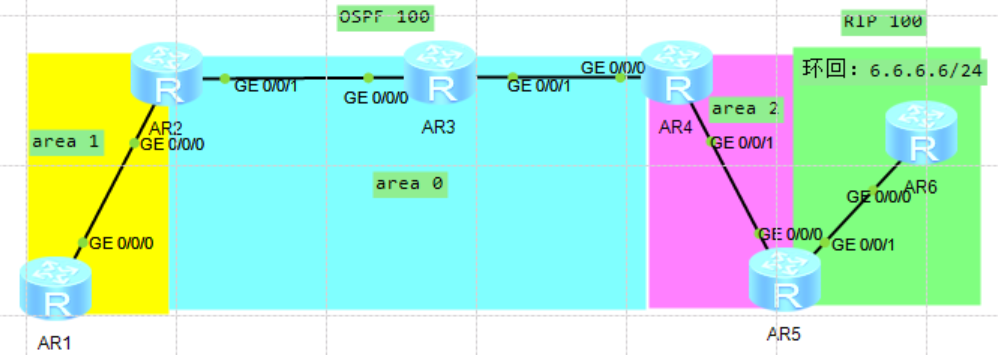

按照下边的拓扑图对LSA限制解析说明：

特殊区域

1.stub 区域， 末节区域

（1）不得出现 4  5类LSA ，stub区域不能进行重发布，不能存ASBR

（2）stub区域边界ABR会自动产生3类缺省LSA，保证stub区域路由器与外网保持通信。

（3）stub区域不能使用虚链路

（4）stub区域不能为骨干区域

（5）若设置stub区域，存在该区域的所有路由器都必须设置

在 area 1 的R1和R2路由器上配置 stub区域：

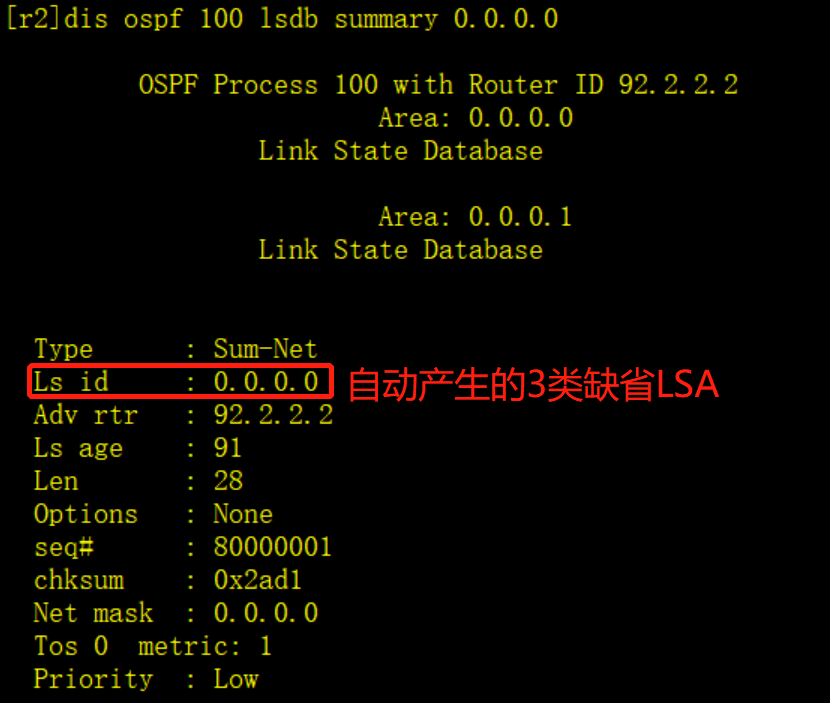

查看ABR产生的3类缺省LSA ：默认metric值为1

2.完全的末节区域

在stub区域基础上，由ABR过滤所有的3类LSA，只保留3类缺省LSA ；

在ABR路由器R2上过滤3类LSA：

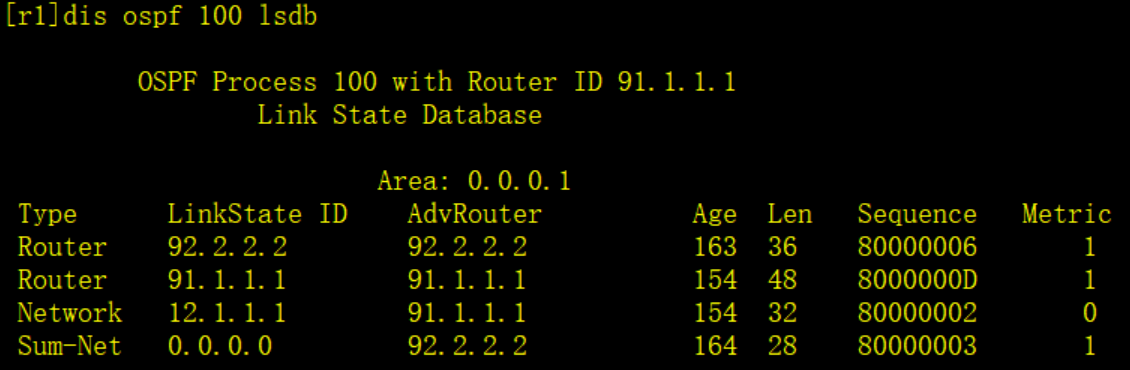

查看：

3.NSSA区域：（not so stub  area） 非完全末节区域

1.过滤4、5 类LSA

2.边界ABR自动产生7类缺省LSA （默认度量值为1）

3.允许进行重发布（允许出现ASBR），产生7类LSA

在 area 2 的R4和R5路由器上配置 NSSA区域：

查看默认产生7类缺省LSA ：

注意：

1.7类LSA 只能出现本NSSA区域

2.默认携带FA地址，外部路由metric计算，包括路径的逻辑加表都是以FA地址为准，若FA地址不 可达，则路径不能加表。

3.同时会产生4类LSA（在其他的非area 0 ），默认该4类LSA没有意义（除非接收到的5类LSA 不 携带FA地址，此时使用4类LSA计算外部路由度量值）

在进行7转5过程中过滤FA地址：

FA: 转发地址：

当5类或7类LSA中携带了FA地址，则计算路径开销值时计算的是当前路由器到 达FA地址的开销值之和+种子度量值。（若FA地址不可达，则路由不能加表）

1. 默认7类LSA 产生FA地址，5类LSA不产生的（7转5 的5类LSA 携带FA地址 ）

2. 7类LSA 产生规则：

默认产生的FA地址为 产生该类LSA的 ASBR 最大的环回接口地址 ；

若连接 其他协议的接口也运行了OSPF协议，网络类型为BMA，则产生的7类LSA中FA地址为连接其他 接口对应的下一跳地址；（把拓扑图中的R5和R6之间运行的RIP协议通告到 OSPF协议的 area 2 中，则7类FA地址为在RIP协议中的R5的下一跳物理端口的IP地址）

若网络类型为P2P，则FA地址依然为环回接口中IP地址最大的

3. 5类LSA FA地址规则： 默认不产生，若连接其他协议的接口运行了OSPF 协议并且网络类型 为BMA则FA地址为重发布之前路由的下一跳地址，若网络类型为P2P，则不会产生FA地址。

总结：

按照上边的拓扑图我们来具体分析一下NSSA区域。首先将 area 2 配制为NSSA区域，过滤了4、5类LSA，在ASBR路由器R5上重发布的外部路由会会在 area 2 中传递，当将外部路由通告道area 0中时，会在ABR路由器R4上自动将7类LSA转5类LSA，因此R4为7转5类LSA的 ADV router。

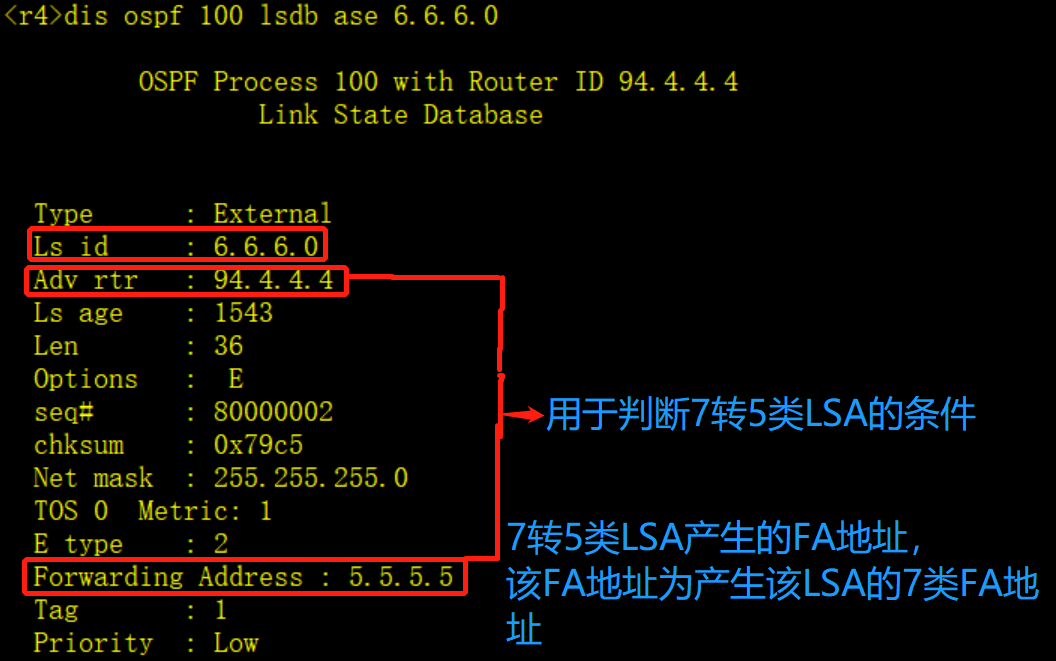

在R4上查看7转5类LSA：

因为LSA只能 7转5类，不能 5类转7类，那 area 2 中是如何学习其他区域的LSA呢？

其实当把 area 2 作为NSSA区域时，区域边界路由器 R4会自动产生一条 7类LSA缺省，以便各区域间能够互相通信，全网可达。

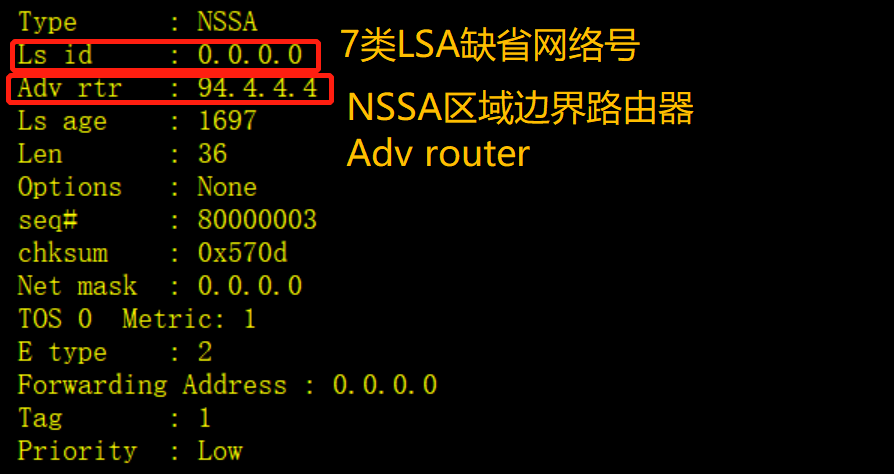

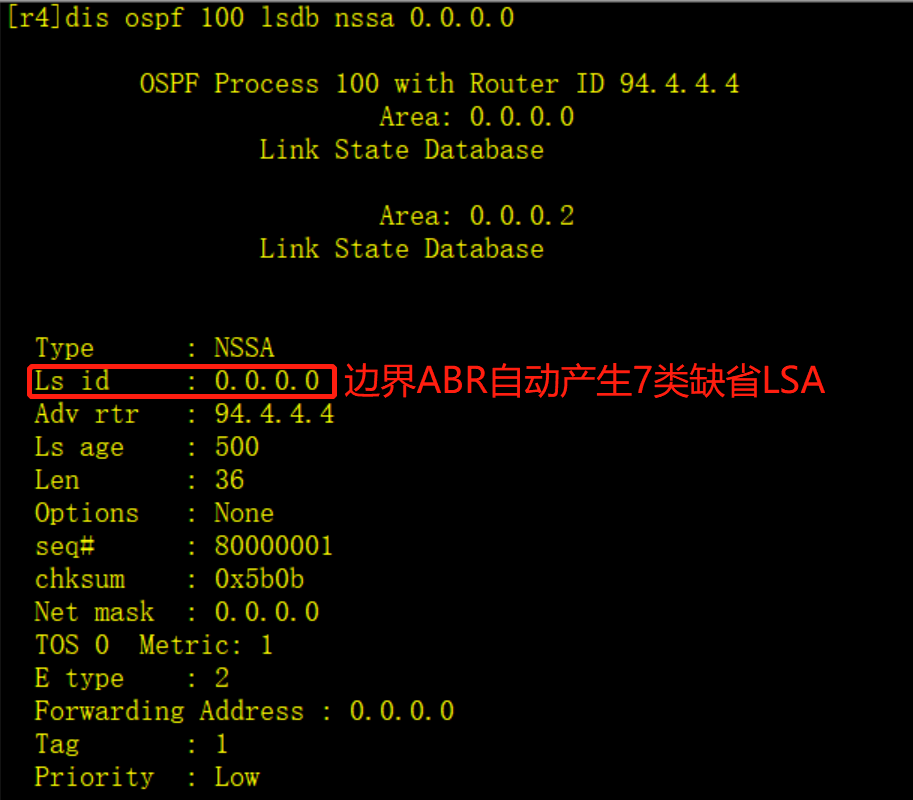

查看7类缺省LSA：

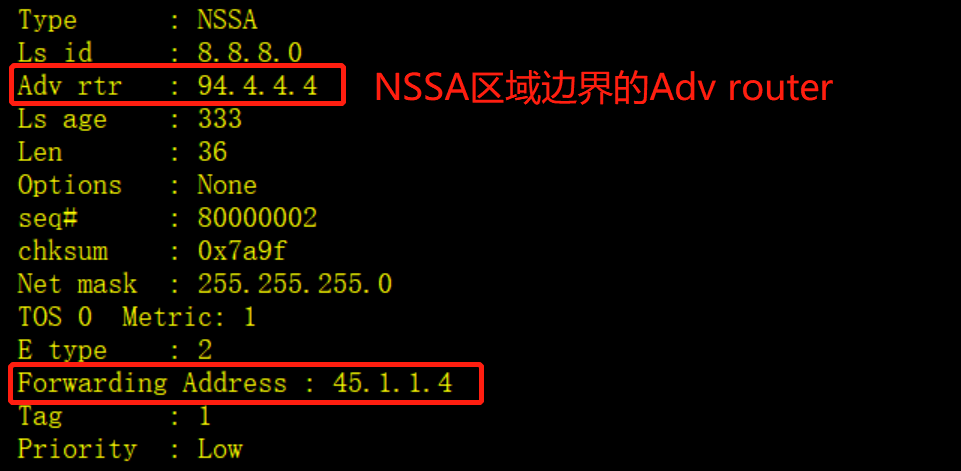

若在NSSA区域与非NSSA区域之间的路由器上进行重发布，默认路由同时重发布进入NSSA和非 NSSA，同时进入的7类LSA不支持7转5类（P=0，P代表是否有支持7转5功能）。在华为设备中， 依然携带FA地址，此时FA地址为NSSA区域中的某个IP地址。

在上边的拓扑图R4上，重新拉一台路由器R7，并在R4和R8之间运行 RIP 200，如下图：

将 area 2 依然做成NSSA区域，配完RIP 200后在OSPF 协议中进行重发布，它会分别在area 2 和 NSSA 区域中进行重发布

此时查看RIP 200重发布到NSSA区域的7类LSA：

优化：因为在NSSA区域的R4上有一条7类LSA的缺省路由，不需要进行重发布，可以采取策略禁止向NSSA区域重发布，在R4上配置命令为：

4.完全的非完全的末节区域

在NSSA区域的基础上继续过滤3类LSA，产生3类缺省LSA。

配置：

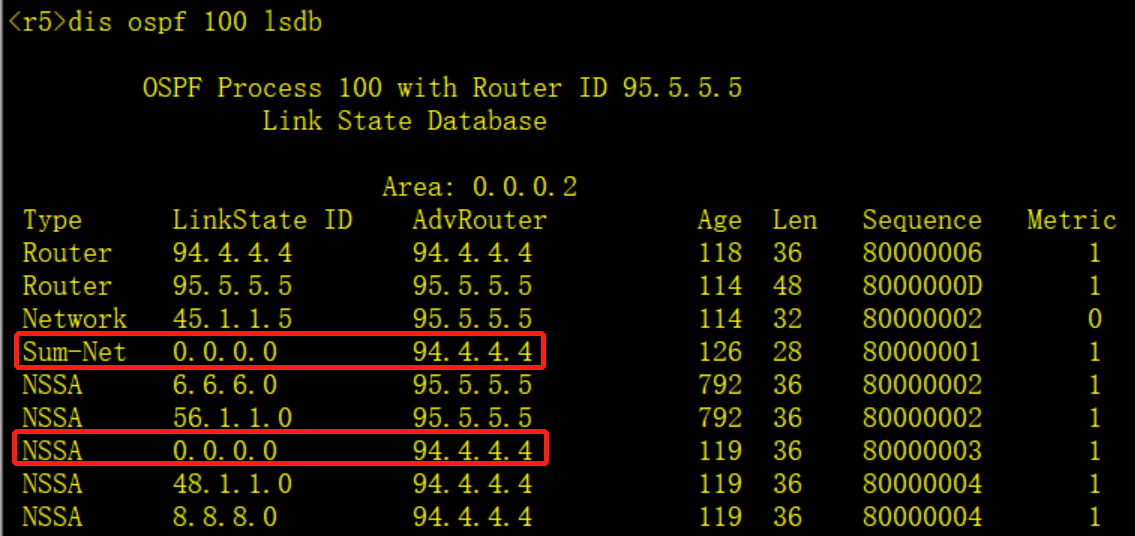

查看：

LSA汇总

1. 3类LSA汇总：

位置： 产生该3类LSA 的路由器上

度量值：所有明细路由中metric最大的，也可以在汇总路由中手工指定

配置：

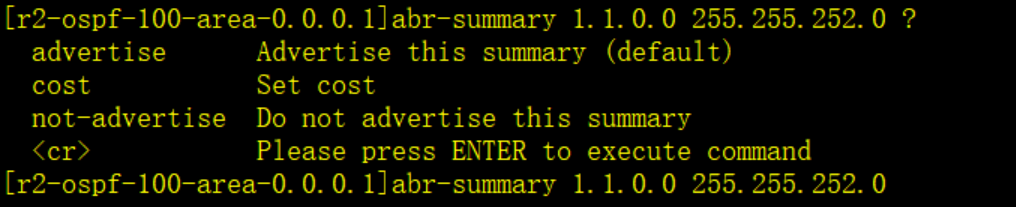

首先在路由器R1上写上三个环回分别为1.1.1.1/24、1.1.2.1/24、1.1.3.1/24，然后在产生3类LSA的ABR路由器R2上进行配置

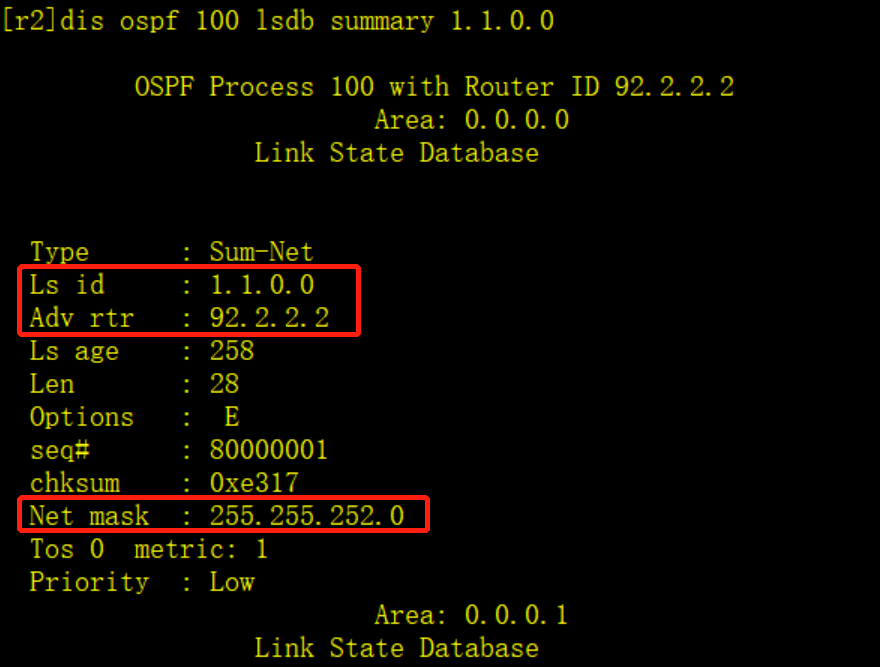

查看：

2. 5类LSA 汇总：

位置：产生该LSA的ASBR上

配置：

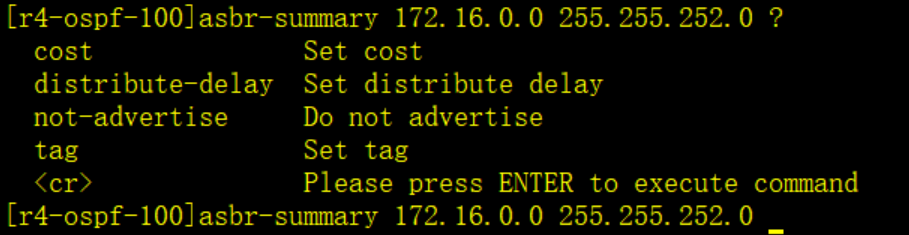

因为RIP 200 路由向 area 0 中重发布会在ASBR路由器R4上产生5类LSA，在R8上写上 3个环回地址分别为：172.16.1.1/24、172.16.2.1/24、172.16.3.1/24，然后在R4上进行汇总

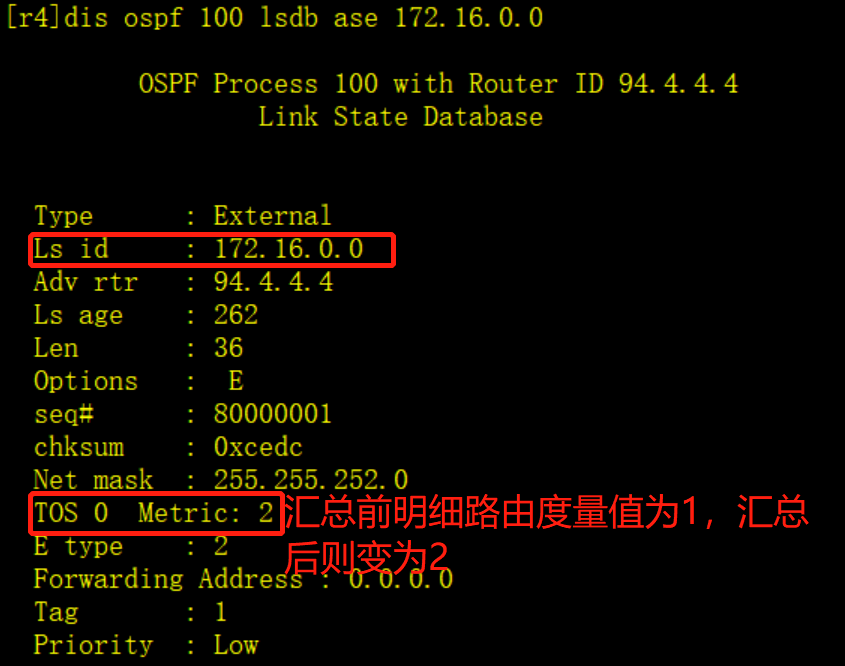

查看：

3. 7类LSA 汇总：

位置： 产生该LSA的ASBR上

配置：

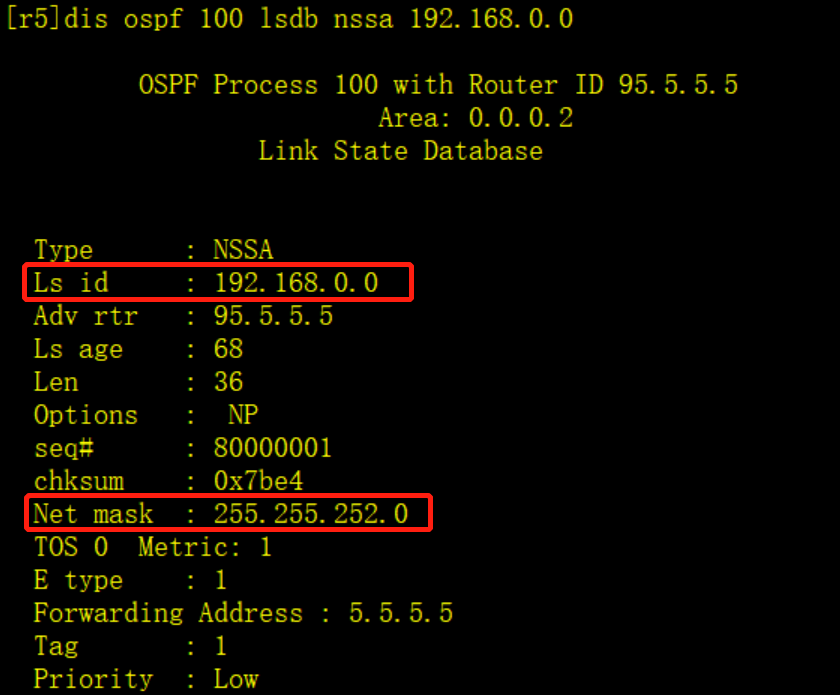

因为RIP 100 路由向 NSSA区域中重发布会在ASBR路由器R5上产生7类LSA，在R6上写上 3个环回地址分别为：192.168.1.1/24、192.168.2.1/24、192.168.3.1/24，然后在R5上进行汇总

查看：

4. 7转5过程中汇总：

位置：7转5 的ASBR 上

配置：

因为 area 2 为NSSA区域，所以在向 area 0 中发送路由时 R4上的 LSA 会进行 7类转5类；

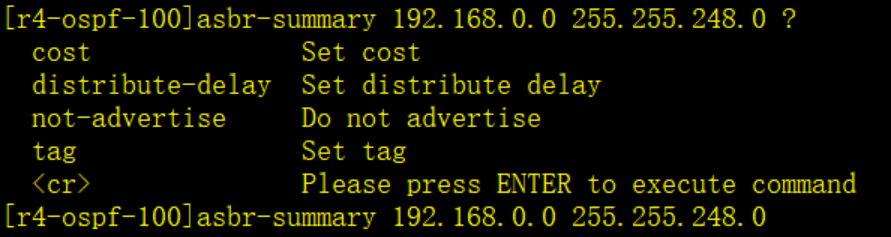

在上边7类LSA汇总中的 R6路由器上加一条环回为 192.168.4.1/24，然后针对这 4条环回在R4上进行 7转5 汇总：

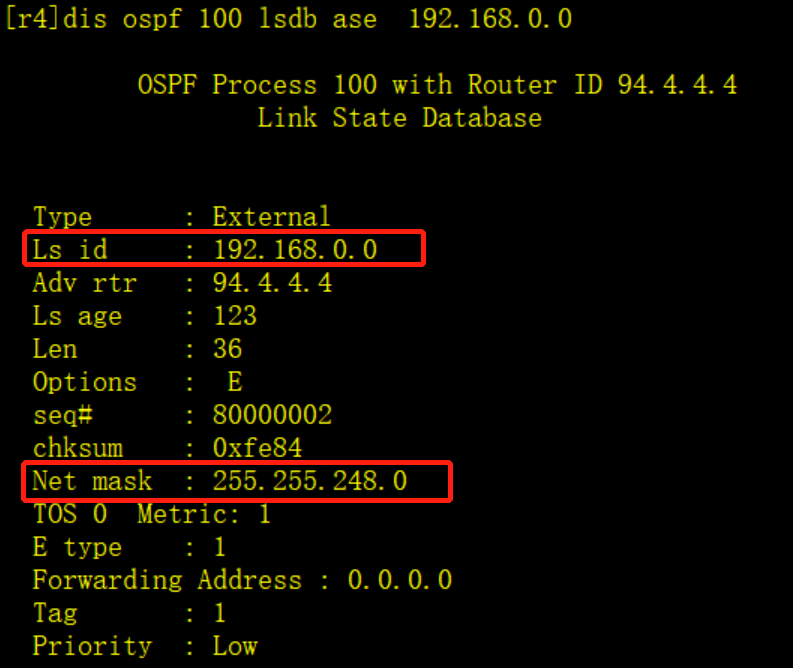

查看：

 LSA过滤

针对3 5 7 类LSA 进行过滤：在汇总的命令后面+not-advertise

过滤 3类LSA命令为：

5 类、7类和7转5LSA 的过滤一致.
