OSPF---1、2、3、4、5类LSA
描述一条LSA三要素：LSA类型、link-id链路标识符、ADV-router 产生者路由器
1类LSA:
功能：本路由器针对某个路由区域产生的路由器信息和部分拓扑信息
传输范围：本区域内部传输
link id：产生者路由器的router id
ADV-router：产生者路由器的router id
特性：在单个区域中分别产生一条1类LSA，若存在MA网络，1类LSA不完整，需要配合2类LSA生成路由信息和拓扑信息
1类LSA内容类型：
1、stubent（末节网络）------路由信息
2、transnet（传输网络【仅限MA网络】）-----拓扑信息
3、point-to-point-----拓扑信息（点对点网络）
4、virtual link（虚链路）---拓扑信息

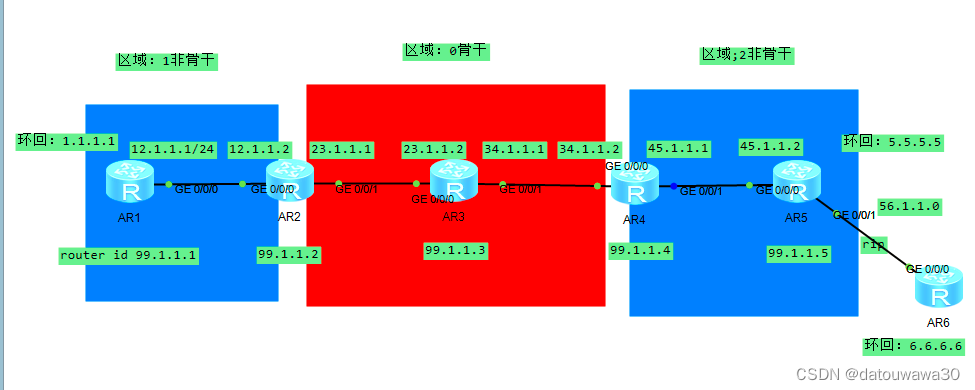

以下内容均由此图：

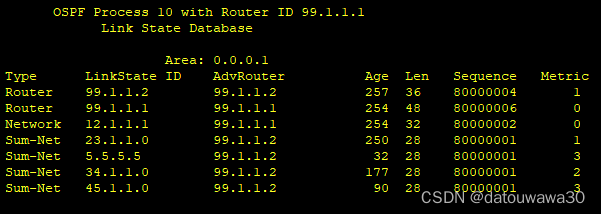

查看1类LSA
<Huawei>display ospf 10 lsdb
Type 类型中---Router为1类LSA，发现两个router 一个由99.1.1.2产生一个由99.1.1.1产生
细查99.1.1.1

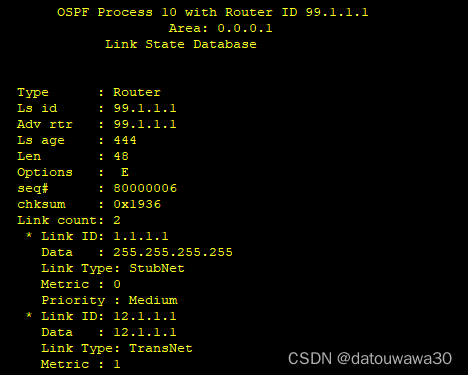

<Huawei>display ospf 10 lsdb router 99.1.1.1
从中发现，此路由器有两条链路，其中一个为1.1.1.1 另一个为12.1.1.1 从Data发现，1.1.1.1是本路由器环回口（掩码255.255.255.255）12.1.1.1 是DR

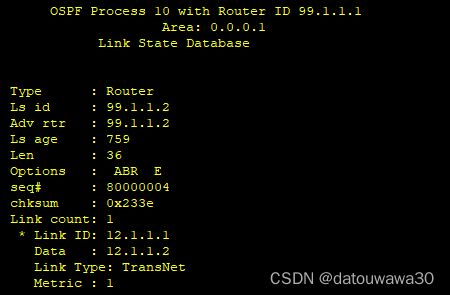

其次查看在R1上99.1.1.2路由信息
R2所连接路由器链路12.1.1.1 自己接口链路12.1.1.2

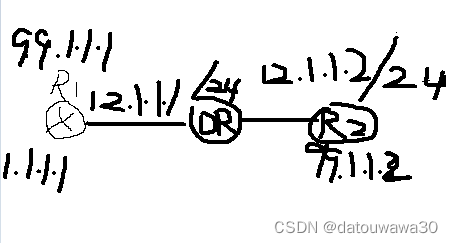

由以上信息我们汇总出此图
此图无法看出link id子网掩码，如上所述（MA网络1类LSA信息不完整）
2类LSA：network LSA
功能：用于MA网络中，描述本网络路由器的数量以及本网络MA网络的网络掩码
传播范围：只能在本区域内部传播，终止ABR
Link id：DR接口IP地址
ADV router：DR所在路由器的Router-id
特性：只会出现在MA网络中，用于补充1类LSA（MA网络路由数量，子网掩码）
<Huawei>display ospf 10 lsdb network 12.1.1.1
查看DR上network id 发现只有一个路由，所连为99.1.1.2 子网掩码255.255.255.0，完善上图
3类LSA：summary LSA
功能:用于在区域内传递路由信息
link id:传递路由的网络号
ADV router ：默认为所在区域ABR的router-id
特性：在穿越不同区域时，尤其它ABR路由器重新产生（ADV router是变化的）

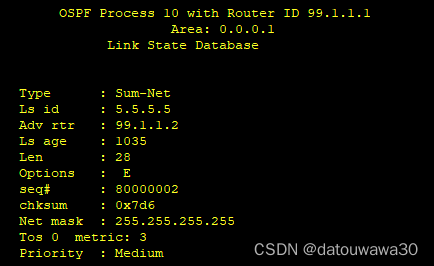

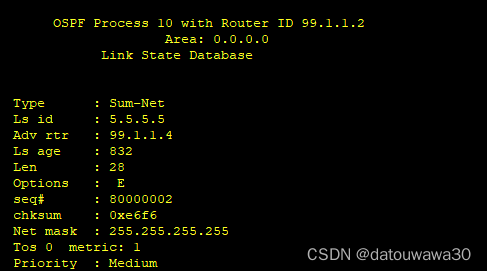

<Huawei>display ospf 10 lsdb summary 5.5.5.5
此图可以看到，5.5.5.5是由99.1.1.4产生，当查看R1路由5.5.5.5有99.1.1.2产生
拓展：

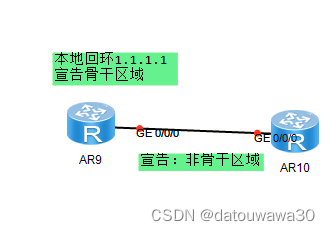

伪ABR：在area0中没有建立邻接full，通过area0和非骨干区域收到3类LSA，都加入到LSDB中，都计算区域间路由
举例：
真ABR：在are0中建立邻接full，通过area0收到3类LSA，加入LSDB，计算区域间路
由，通过非骨干区域收到3类LSA，加入LSDB，不能计算区域间路由。
5类LSA：外部LSA
功能：用于在整个OSPF中传递外部路由信息(原本不属于ospf域）
link id：传递外部路由器的网络号
ADV-router：产生LSA的router id （产生本LSA的ASBR的router-id）

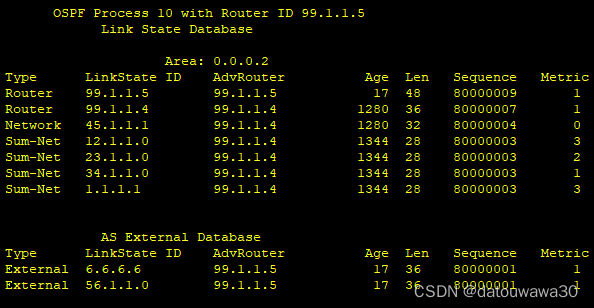

[Huawei]display ospf 10 lsdb
查看边界路由器发现，ospf lsdb中多处一处ASDB，随即在ABR路由器查看

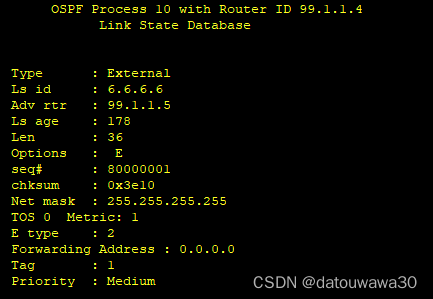

[Huawei]display ospf 10 lsdb ase 6.6.6.6
发现ABR路由器即R4中显示ls-id为6.6.6.6产生者路由器为R5
查看其它路由器是否收到此路由信息
R3路由器ABSR中显示产生者路由器为R4？这是为什么，请往下看
4类LSA：summary ASBR LSA
功能：除了ASBR所在区域外，用于通告ASBR位置
link id:ASBR的router id
ADV-router：默认ASBR所在区域外的ABR的router-id
特点：穿越路由时，有新的ABR产生

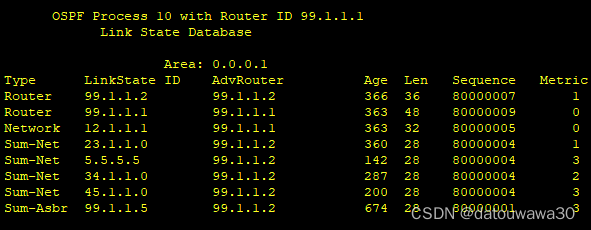

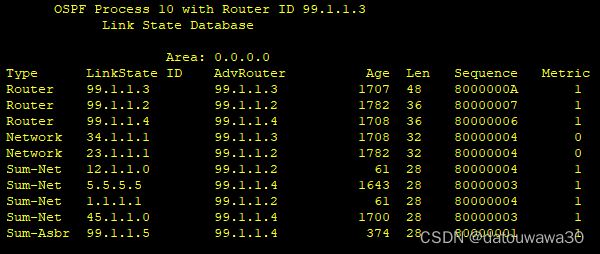

查找lsdb发现R1上ASBR路由信息是由R2 ABR产生
7类LSA ： NSSA LSA
功能： 在NSSA区域中，传递外部路由。
Link id ：传递路由网络号
ADV router：产生该LSA的 router-id
特性：默认为类型2 ，度量值为1 。 携带了 FA地址（转发地址）
FA: 转发地址，当5类或7类LSA中携带了 FA地址，则计算路径开销值时计算的是当前路由器到 达FA地址的开销值之和+种子度量值。（若FA地址不可达，则路由不能加表）
达FA地址的开销值之和+种子度量值。（若FA地址不可达，则路由不能加表）
FA 地址（拓展）：
1.默认7类LSA 产生FA地址， 5类LSA不产生的（7转5 的5类LSA 携带FA地址 ）
2.7类LSA 产生规则：默认产生的FA地址为产生7类LSA 的ASBR 最大的环回接口地址 ；若连接 其他协议的接口也运行了OSPF协议，网络类型为BMA，则产生的7类LSA中FA地址为连接其他 接口对应的下一跳地址；若网络类型为P2P，则FA地址依然为环回接口中IP地址最大的
3.5类LSA FA地址规则： 默认不产生，若连接其他协议的接口运行了OSPF 协议并且网络类型 为BMA，则FA地址为重发布之前路由的下一跳地址，若网络类型为P2P，则不会产生FA地址。
ospf中基础命令
OSPF 中的计时器：

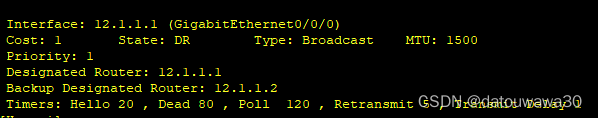

1.hello时间，默认为10s或30s。 dead时间，默认为40s或120s； 修改hello时间， dead时间变化，修改dead时间， hell时间不变， hello时间或dead时间不同， 都会影响邻居关系建立。
Waiting time： 等待DR 或BDR的选举时间，永远保持与dead时间一致。

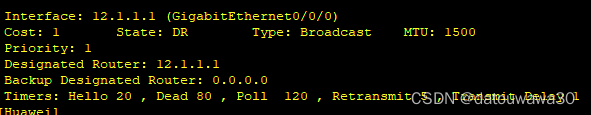

修改hello时间：
[Huawei-GigabitEthernet0/0/0]ospf timer hello 20
修改dead 时间：
[Huawei-GigabitEthernet0/0/0]ospf timer dead 80
2.OSPF 默认重传时间5s
3.transmit delay 传输延时默认为1s（物理接口处理数据时间，每经过一个路由+1s）
