日常开发工作中，涉及到的数据存储，要做查询优化或想深入了解存储引擎，需要对索引知识有个起码的了解，下面介绍下最常见的四种索引结构。

• 位图索引
• 哈希索引
• BTREE索引
• 倒排索引

1、位图索引（BitMap）

位图索引适用于字段值为可枚举的有限个数值的情况

位图索引使用二进制的数字串（bitMap）标识数据是否存在，1标识当前位置（序号)存在数据，0则表示当前位置没有数据。

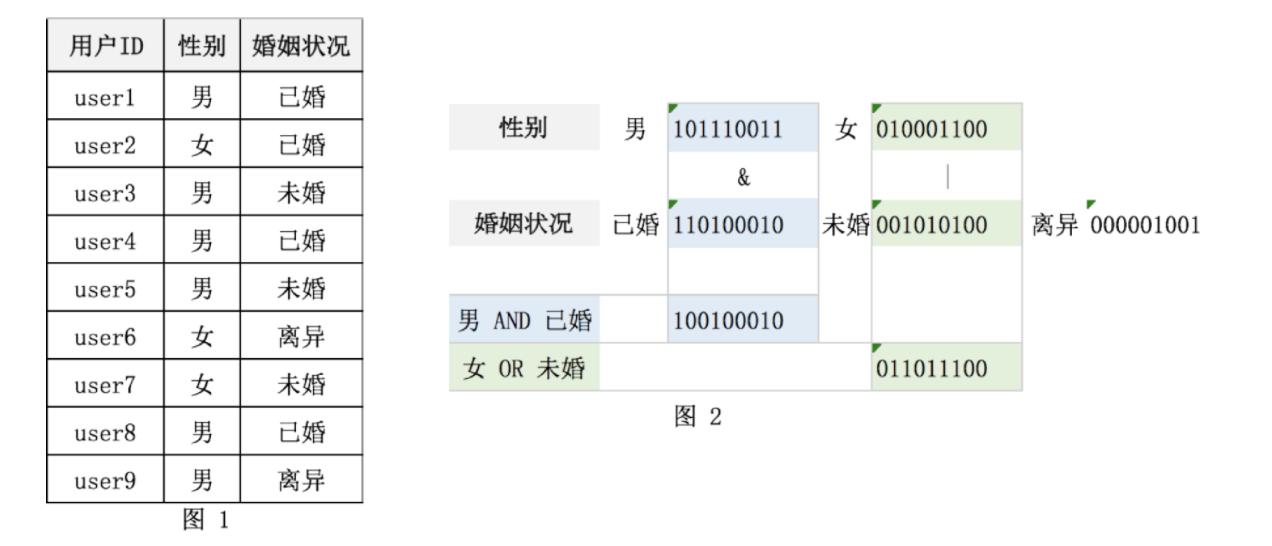

​图1 为用户表，存储了性别和婚姻状况两个字段。

​图2中 分别为性别和婚姻状态建立了两个位图索引；

例如：性别->男对应索引为：101110011，表示第1、3、4、5、8、9个用户为男性。其他属性以此类推。

使用位图索引查询：

男性 并且已婚 的记录 = 101110011 & 11010010 = 100100010，即第1、4、8个用户为已婚男性。

女性 或者未婚的记录 = 010001100 | 001010100 = 011011100, 即第2、3、5、6、7个用户为女性或者未婚。

注：位图索引查询主要进行“与/或”操作，性能非常高；并且空间占用少；一个常见的场景就是用着统计标签化用户上，对用户进行分类；Redis提供了方便的位图操作命令，使用很方便；但位图“位资源”的回收不方便，且稀松的位图会浪费空间，位图进行非运算较困难

2、哈希索引

顾名思义，是指使用某种哈希函数实现key->value 映射的索引结构。

哈希索引适用于等值检索，通过一次哈希计算即可定位数据的位置。

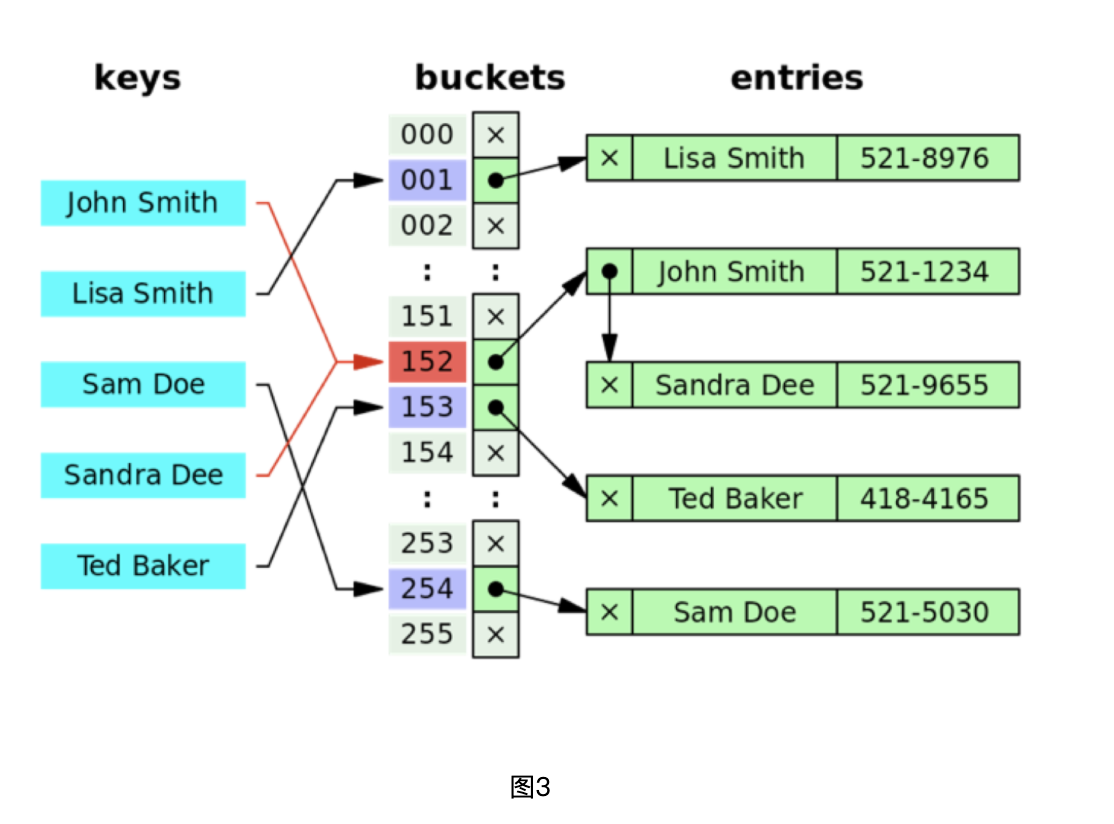

下图3 展示了哈希索引的结构，与JAVA中HashMap的实现类似，是用冲突表的方式解决哈希冲突的。

3、BTREE索引

BTREE索引是关系型数据库最常用的索引结构，方便了数据的查询操作。

BTREE: 有序平衡N叉树, 每个节点有N个键值和N+1个指针, 指向N+1个子节点

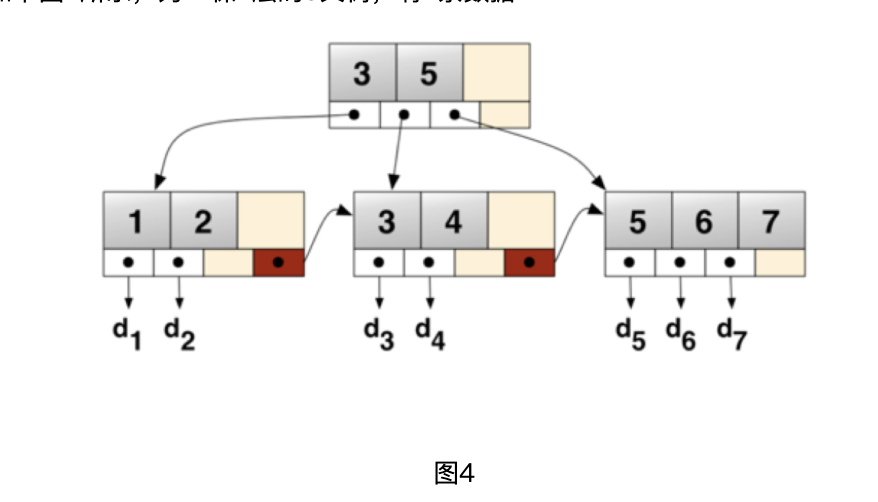

一棵BTREE的简单结构如下图4所示，为一棵2层的3叉树，有7条数据：

以Mysql最常用的InnoDB引擎为例，描述下BTREE索引的应用。

Innodb下的表都是以索引组织表形式存储的，也就是整个数据表的存储都是B+tree结构的，如图5所示。

​主键索引为图5的左半部分（如果没有显式定义自主主键，就用不为空的唯一索引来做聚簇索引，如果也没有唯一索引，则innodb内部会自动生成6字节的隐藏主键来做聚簇索引），叶子节点存储了完整的数据行信息（以主键 + row_data形式存储）。

​二级索引也是以B+tree的形式进行存储，图5右半部分，与主键不同的是二级索引的叶子节点存储的不是行数据，而是索引键值和对应的主键值，由此可以推断出，二级索引查询多了一步查找数据主键的过程。

​维护一颗有序平衡N叉树，比较复杂的就是当插入节点时节点位置的调整，尤其是插入的节点是随机无序的情况；而插入有序的节点，节点的调整只发生了整个树的局部，影响范围较小，效率较高。

可以参考红黑树的节点的插入算法：https://en.wikipedia.org/wiki/Red%E2%80%93black_tree

​因此如果innodb表有自增主键，则数据写入是有序写入的，效率会很高；如果innodb表没有自增的主键，插入随机的主键值，将导致B+tree的大量的变动操作，效率较低。这也是为什么会建议innodb表要有无业务意义的自增主键，可以大大提高数据插入效率。

Mysql Innodb使用自增主键的插入效率高。

使用类似Snowflake的ID生成算法，生成的ID是趋势递增的，插入效率也比较高。

4、倒排索引（反向索引）

​倒排索引也叫反向索引，可以相对于正向索引进行比较理解。

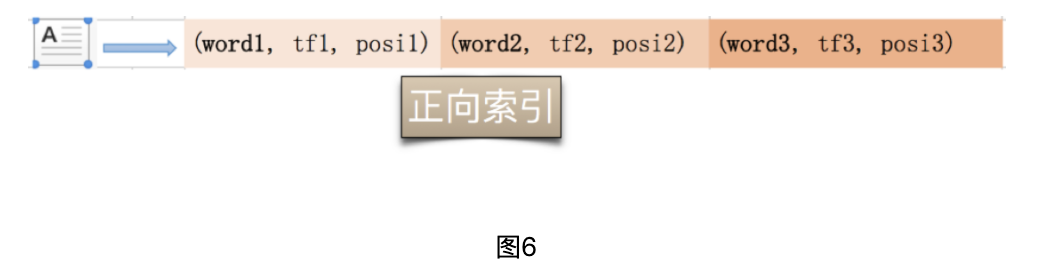

​正向索引反映了一篇文档与文档中关键词之间的对应关系；给定文档标识，可以获取当前文档的关键词、词频以及该词在文档中出现的位置信息，如图6 所示，左侧是文档，右侧是索引。

​ 反向索引则是指某关键词和该词所在的文档之间的对应关系；给定了关键词标识，可以获取关键词所在的所有文档列表，同时包含词频、位置等信息，如图7所示。

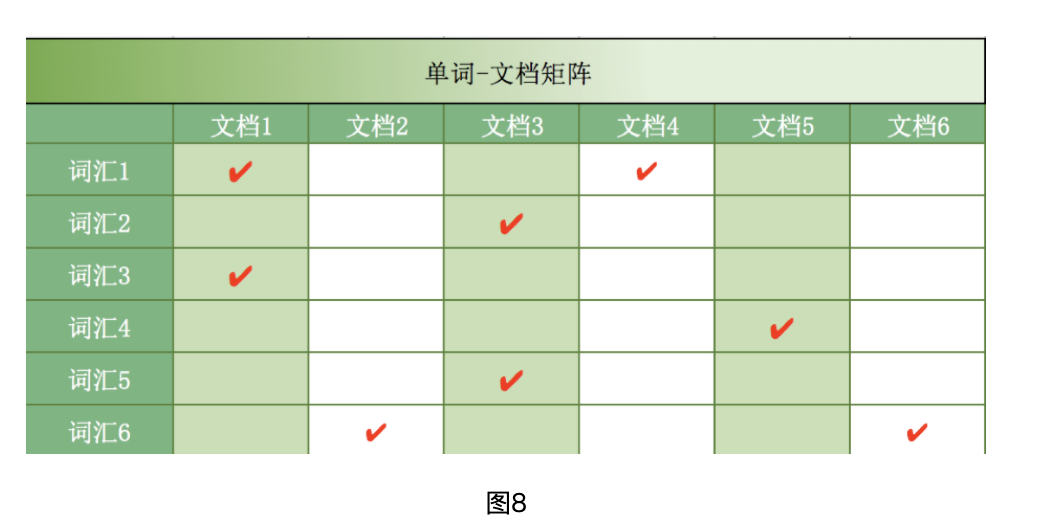

​ 反向索引（倒排索引）的单词的集合和文档的集合就组成了如图8所示的”单词-文档矩阵“，打钩的单元格表示存在该单词和文档的映射关系。

倒排索引的存储结构可以参考图9。其中词典是存放的内存里的，词典就是整个文档集合中解析出的所有单词的列表集合；每个单词又指向了其对应的倒排列表，倒排列表的集合组成了倒排文件，倒排文件存放在磁盘上，其中的倒排列表内记录了对应单词在文档中信息，即前面提到的词频、位置等信息。

下面以一个具体的例子来描述下，如何从一个文档集合中生成倒排索引。

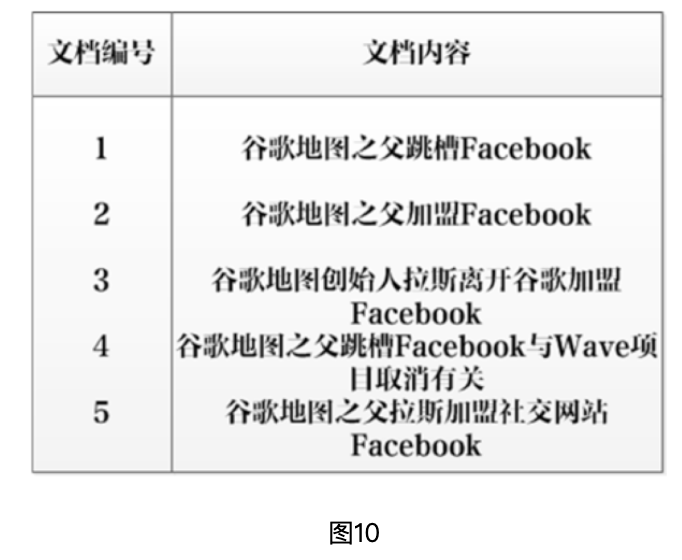

如图10，共存在5个文档，第一列为文档编号，第二列为文档的文本内容。

将上述文档集合进行分词解析，其中发现的10个单词为：[谷歌，地图，之父，跳槽，Facebook，加盟，创始人，拉斯，离开，与]，以第一个单词”谷歌“为例：首先为其赋予一个唯一标识 ”单词ID“， 值为1，统计出文档频率为5，即5个文档都有出现，除了在第3个文档中出现2次外，其余文档都出现一次，于是就有了图11所示的倒排索引。
