首先是用subplot这个函数
以下摘抄自百度经验
情况1：子象限中的子图
-
subplot的功能：
子图将当前数字划分为按行编号的矩形窗格。 每个窗格都包含一个轴对象，您可以使用轴属性来操作它们。 随后的图被输出到当前窗格。
h =subplot（m，n，p）
m 代表行
n 代表列
p 代表的这个图形画在第几行、第几列。
subplot的使用方法：
h =subplot（m，n，p）
将数字窗口分成m×n的网格，
并在当前图的第p个位置创建一个轴对象，并返回轴句柄。
坐标轴沿着图形窗口的第一行，然后是第二行等。
例如 subplot(2,2,1)
表示一个2行2列的画布上，你用第一行第一列画图。
-
例如：复制一下程序到matlab窗口
figure
t=0:0.001:1;
y1=sin(10*t);
y2=sin(15*t);
y3=sin(20*t);
y4=sin(25*t);
subplot(2,2,1)
plot(t,y1,'--r*','linewidth',2,'markersize',5)
text(.5,.5,{'subplot(2,2,1)'},...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,2)
plot(t,y2,'--b*','linewidth',2,'markersize',5)
text(.5,.5,{'subplot(2,2,2)'},...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,3)
plot(t,y2,'--b*','linewidth',2,'markersize',5)
text(.5,.5,{'subplot(2,2,3)'},...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,4)
plot(t,y2,'--r*','linewidth',2,'markersize',5)
text(.5,.5,{'subplot(2,2,4)'},...
'FontSize',14,'HorizontalAlignment','center')
程序编译结果如右图所示
END
情况2：不对称的子图
-
以下组合产生子图的不对称排列。如右图所示
subplot(2,2,[1 3])
text(.5,.5,'subplot(2,2,[1 3])',...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,2)
text(.5,.5,'subplot(2,2,2)',...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,4)
text(.5,.5,'subplot(2,2,4)',...
'FontSize',14,'HorizontalAlignment','center')
程序编译结果如右图所示
-

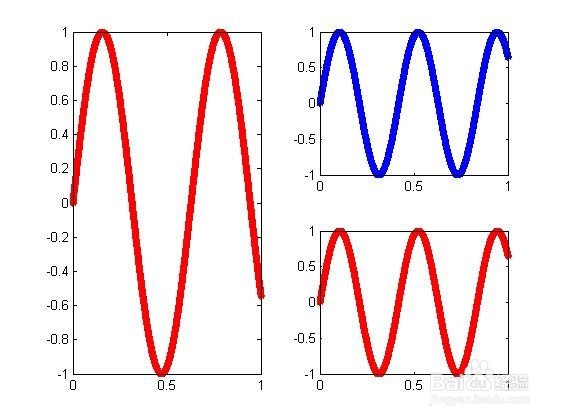

例如：复制一下程序到matlab窗口
figure
t=0:0.001:1;
y1=sin(10*t);
y2=sin(15*t);
y3=sin(20*t);
y4=sin(25*t);
subplot(2,2,[1 3])
plot(t,y1,'--r*','linewidth',2,'markersize',5)
subplot(2,2,2)
plot(t,y2,'--b*','linewidth',2,'markersize',5)
subplot(2,2,4)
plot(t,y2,'--r*','linewidth',2,'markersize',5)
程序编译结果如右图所示
-

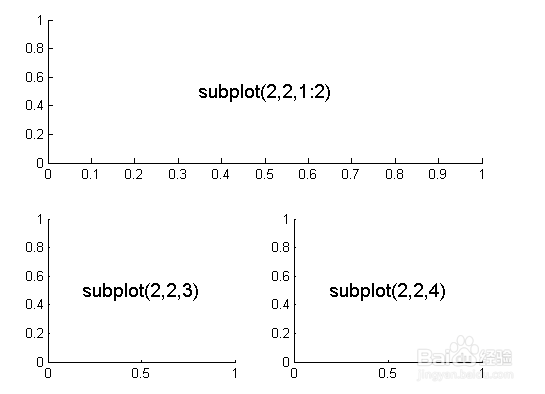

以下组合产生子图的不对称排列。如右图所示
subplot(2,2,1:2)
text(.5,.5,'subplot(2,2,1:2)',...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,3)
text(.5,.5,'subplot(2,2,3)',...
'FontSize',14,'HorizontalAlignment','center')
subplot(2,2,4)
text(.5,.5,'subplot(2,2,4)',...
'FontSize',14,'HorizontalAlignment','center')
程序编译结果如右图所示
-

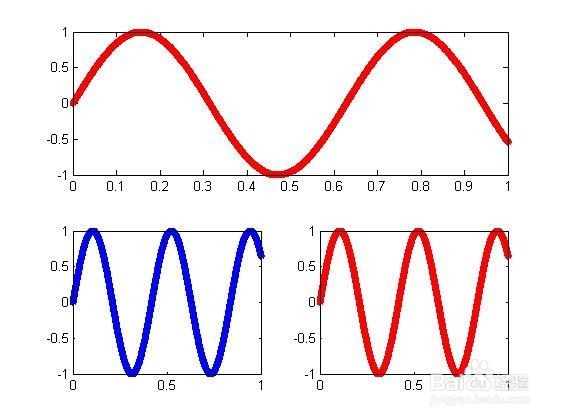

例如：复制一下程序到matlab窗口
figure
t=0:0.001:1;
y1=sin(10*t);
y2=sin(15*t);
y3=sin(20*t);
y4=sin(25*t);
subplot(2,2,[1 2])
plot(t,y1,'--r*','linewidth',2,'markersize',5)
subplot(2,2,3)
plot(t,y2,'--b*','linewidth',2,'markersize',5)
subplot(2,2,4)
plot(t,y2,'--r*','linewidth',2,'markersize',5)
程序编译结果如右图所示
END
———————————————————————————————分割线
figure
subplot(1,2,1)
plot(out.logsout{1}.Values)
text(.5,.5,{'subplot(1,2,1)'})
subplot(1,2,2)
plot(out.logsout{2}.Values)
text(.5,.5,{'subplot(1,2,2)'})
是我自己的程序，其中plot内的内容来自于我自己simulink的数据，最后的图像为：
