今天继续给大家介绍HCIE安全。本文以华为eNSP模拟器为例，实现了配置防火墙双击热备技术配置实例，采用的是上下行交换机配置VRRP的主备模式。
阅读本文，您需要有一定的防火墙配置基础和防火墙双机热备理论基础，如果您对此还存在困惑，欢迎查阅我博客内的其他文章，相信您一定会有所收获！
推荐先导文章阅读：
VGMP协议详解
HRP协议详解
防火墙双机热备技术详解

一、实验目的及拓扑

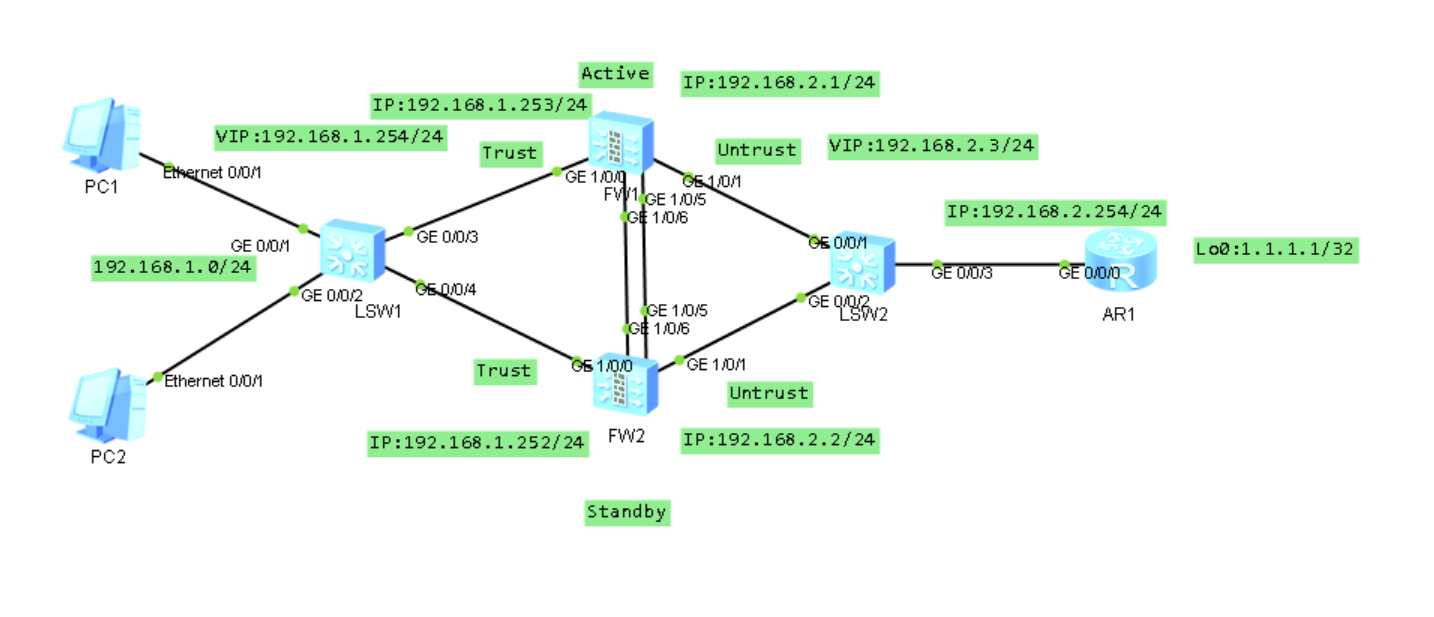

实验拓扑如上所示，现在两台防火墙上下行设备都是交换机，防火墙都是运行于路由模式，现在要求按照图示要求配置防火墙A/S模式双机热备组网。

二、实验配置命令

（一）接口VRRP配置命令

在本实验中，防火墙双机热备检测的是接口上的VRRP状态，其命令配置与普通VRRP配置大致相同，但是vrrp后面必须配置active或者standby表明此VRRP隶属于哪个VGMP组。接口上VRRP配置相关命令如下所示：

interface GigabitEthernet1/0/0vrrp vrid 1 virtual-ip 192.168.1.254 active
#

这样，后面的active就表示本防火墙为主设备，那么在另一台防火墙上就应该配置standby。

（二）HRP配置命令

在完成上述配置后，还必须开启HRP并且配置心跳线，相关命令如下所示：

hrp enable
hrp interface Eth-Trunk1 remote 192.168.0.2

（三）双机热备其他配置说明

除了上述配置外，对于两个防火墙而言，还必须都要要配置的是安全区域，要把各自对应的接口加入相应的安全区域。
但是，至于安全策略，则因为备防火墙会自动同步主防火墙上的安全策略，因此可以只在主防火墙上配置安全策略，而备防火墙则不需要进行此配置。
在本实验中，安全策略配置命令如下：

security-policyrule name 1source-zone trustdestination-zone untrustaction permit

三、实验现象

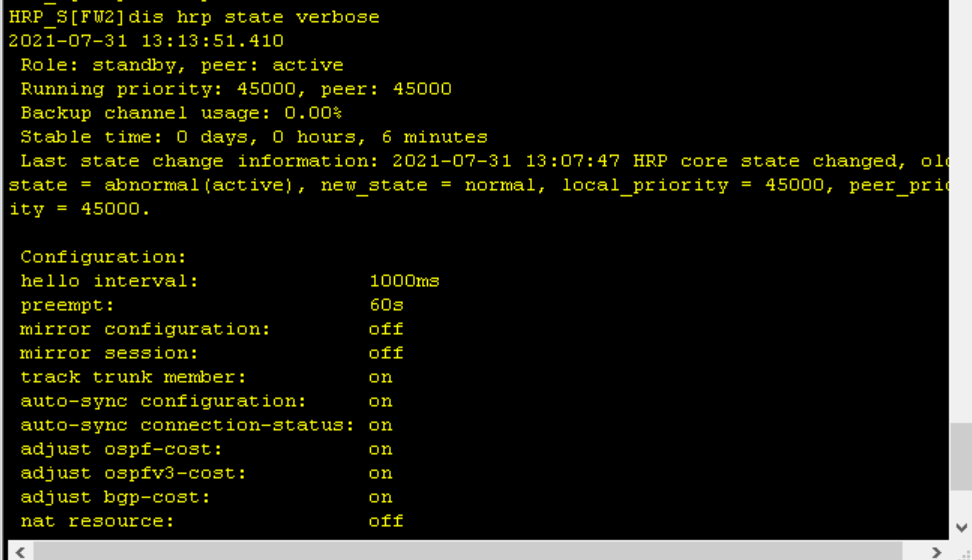

（一）双机热备组网状态

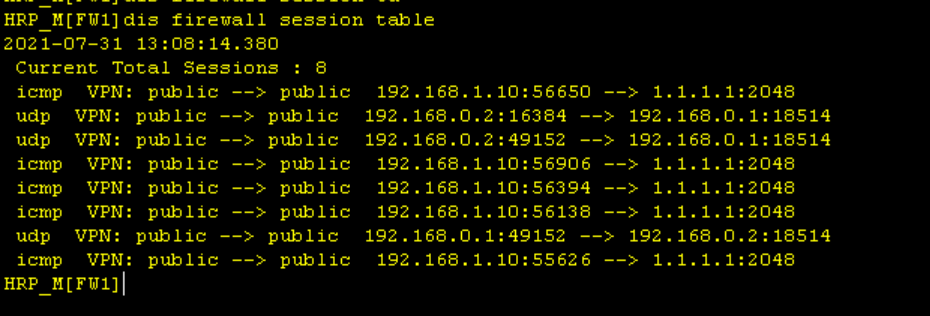

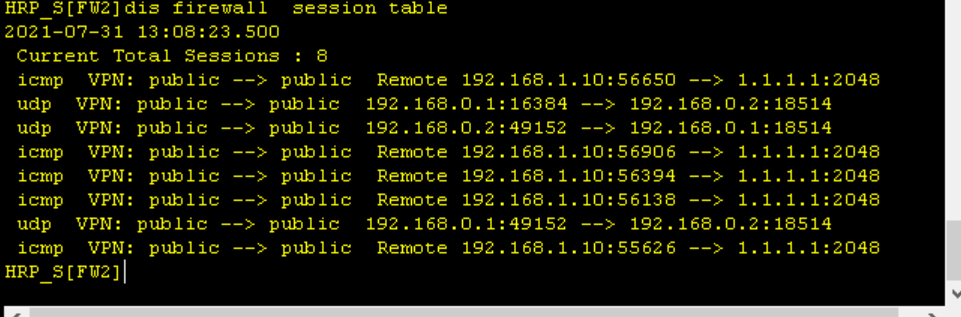

（二）主备设备状态会话表同步

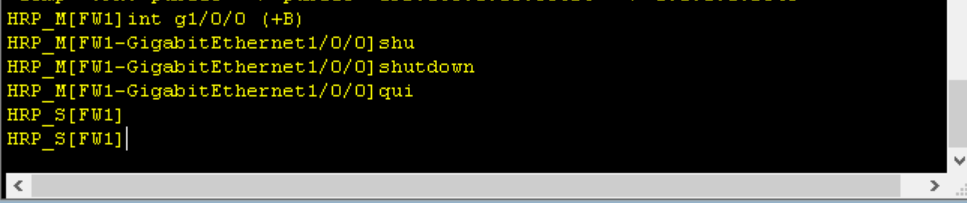

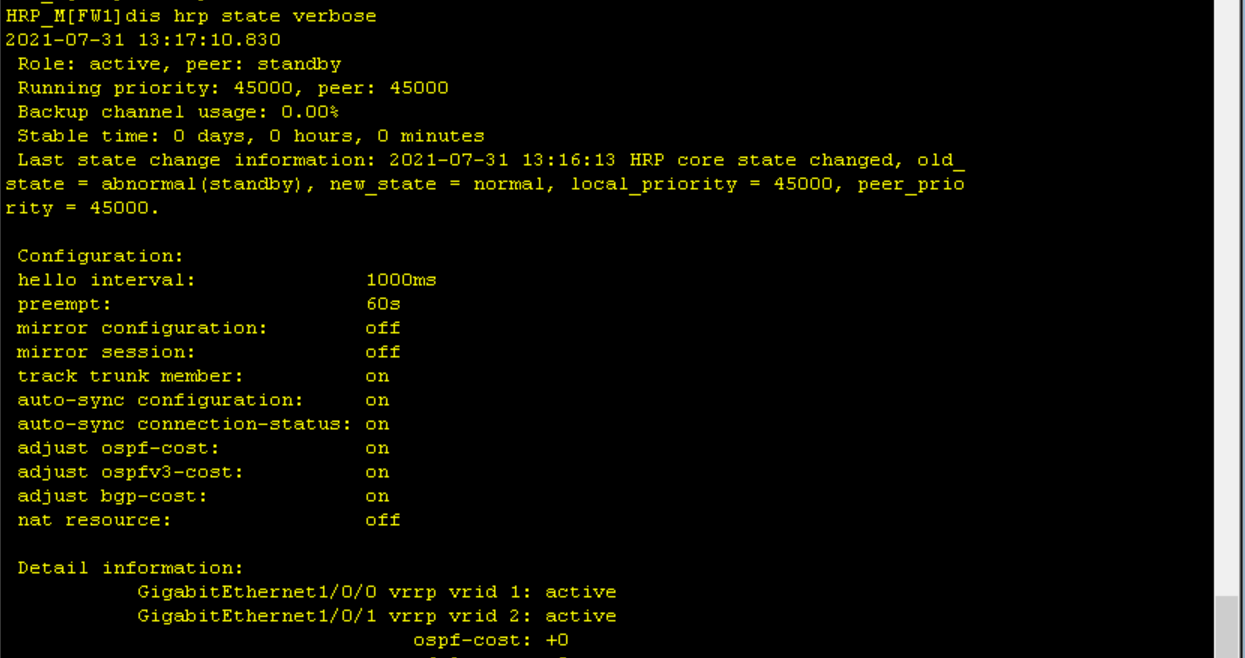

（三）双机热备组网故障后切换主备

四、附录——防火墙FW1配置命令

hrp enable
hrp interface Eth-Trunk1 remote 192.168.0.2
#
interface Eth-Trunk1ip address 192.168.0.1 255.255.255.0
#
interface GigabitEthernet1/0/0undo shutdownip address 192.168.1.253 255.255.255.0vrrp vrid 1 virtual-ip 192.168.1.254 active
#
interface GigabitEthernet1/0/1undo shutdownip address 192.168.2.1 255.255.255.0vrrp vrid 2 virtual-ip 192.168.2.3 active
#
interface GigabitEthernet1/0/5undo shutdowneth-trunk 1
#
interface GigabitEthernet1/0/6undo shutdowneth-trunk 1
#
firewall zone trustset priority 85add interface GigabitEthernet0/0/0add interface GigabitEthernet1/0/0
#
firewall zone untrustset priority 5add interface GigabitEthernet1/0/1
#
firewall zone dmzset priority 50add interface Eth-Trunk1
#
ip route-static 0.0.0.0 0.0.0.0 192.168.2.254
#
security-policyrule name 1source-zone trustdestination-zone untrustaction permit
#
