Diff-Amp Calculator便于计算单端转差分放大，差分转差分放大，在满足输入信号和输出信号的参数要求下，配置元件增益自动计算Rf和Rg阻值大小。

下载地址：https://www.analog.com/cn/design-center/interactive-design-tools/adi-diffampcalc.html

举例如下

SingleEnd模式：

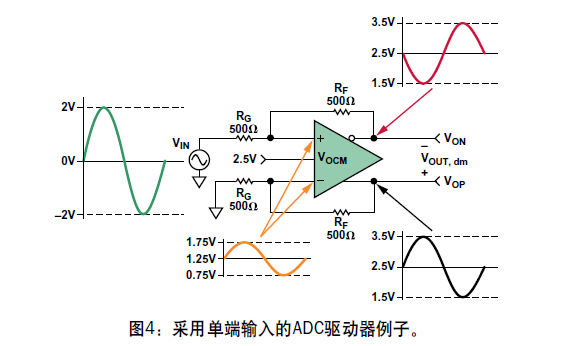

输入信号摆幅（峰峰值）4Vpp，Vcc=5V供电，共模输出Vocm=2.5V，要求输出差模电压Vdiff范围1.5V-3.5V，即摆幅（峰峰值）为2Vpp

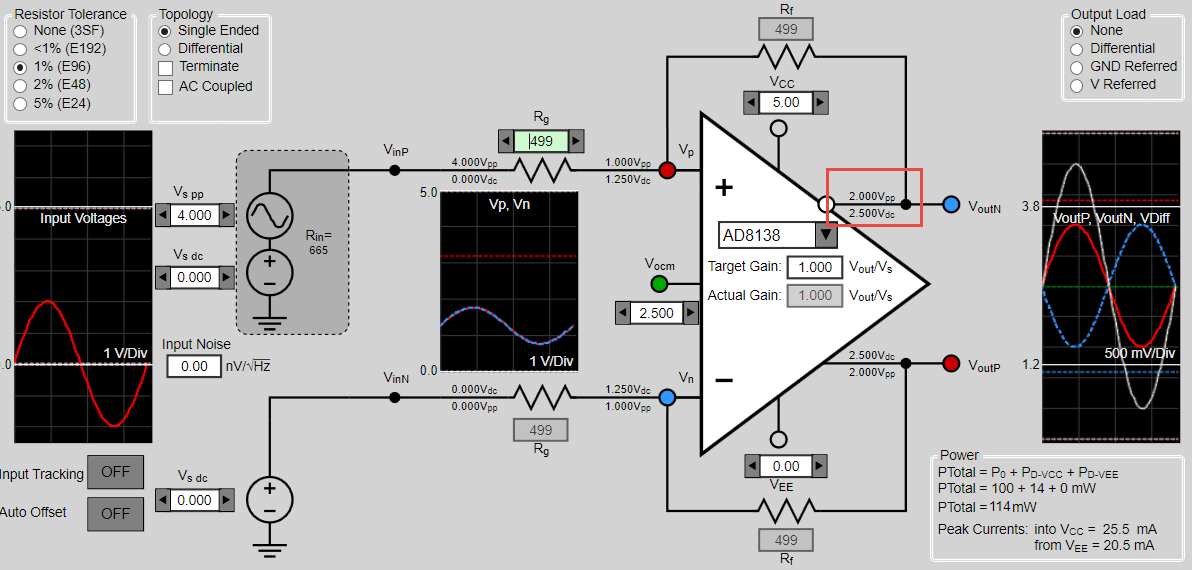

首先调整差分放大器的增益系数，再根据2Vpp的要求，调整Rg和Rf的阻值，使得反向输出端为2Vpp。

注意：随着输入信号电压的增大，按照上述方法得出的输出电压可能会出现失真，如下图

此时需要改动目标增益系数（Target Gain）以及Rg，以保证输出电压不失真。

可以在SingleEnd模式下勾选Terminate，软件会自动计算差分放大器输入阻抗Rin，进行阻抗匹配。

参考资料：

• https://www.analog.com/media/en/technical-documentation/application-notes/AN-1026.pdf
• https://www.analog.com/media/en/technical-documentation/application-notes/AN-0990.pdf
