【学习笔记】Mininet入门实战
课程介绍
Mininet是由一些虚拟的终端节点、交换机、路由器连接而成的一个网络仿真器，它采用轻量级的虚拟化技术使得系统可以和真实网络相媲美。
Mininet可以很方便地创建一个支持SDN的网络：host就像真实的电脑一样工作，可以使用ssh登录，启动应用程序，程序可以向以太网端口发送数据包，数据包会被交换机、路由器接收并处理。
有了这个网络，就可以灵活地为网络添加新的功能并进行相关测试，然后轻松部署到真实的硬件环境中。
本教程将包括入门及实战两部分，让用户通过实操快速掌握Mininet
课程学习
1.1Mininet源码安装与验证
-
以root用户登录主机，以下命令全部以root身份运行。
-
执行ll命令，查看Mininet安装包
- 如果本地没有安装包可以使用网络获取资源
# sudo apt-get update# sudo apt-get install git# git clone http://github.com/mininet/mininet.git

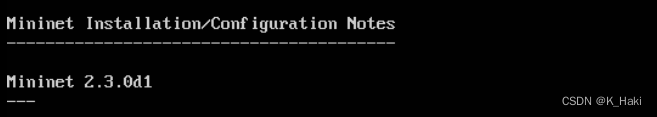

- 查看当前Mininet版本
# cd mininet
# cat INSTALL|more
- 安装Mininet (若使用其它命令安装，在安装前请先执行
apt-get update命令更新软件列表)
# cd util/
# ./install.sh -a
-
测试Mininet的基本功能
mn --test pingall -
查看安装好的Mininet版本
mn --version
安装的时候，执行install.sh的脚本的时候，会有各种花样的问题，根据报错信息查一下解决方案再解决
- 例如：the following paackages have unmet dependencies（可能是依赖项存在问题）
- 解决：
sudo apt --fix-broken install，然后sudo apt-get autoremove会自动删除一些太旧或者不合适的依赖项（这个功能是我自己的理解）
Mininet拓扑构建与命令使用
1. 打开终端，执行su root切换到root用户
2. 创建拓扑
-
(创建完一种类型后可
exit退出，然后再尝试创建不同类型)-
**创建single拓扑：（单一（Single）**拓扑指整个网络拓扑中交换机有且只有一个，交换机可以下挂一个或多个主机）
sudo mn --topo=single,3:本例创建了一个交换机、3个主机，3个主机都下挂在一个交换机下 -
**创建 linear（线性）拓扑：（线性（linear）**拓扑指交换机连接呈线形排列，且每个交换机所连接主机数目只有一个）
sudo mn --topo=linear,3:本例创建了3个交换机、3个主机，3个主机分别下挂在一个交换机下
-
-
**创建树形（tree）拓扑：（树形（tree）**拓扑指交换机连接成树形排列，且每个交换机所连接主机一般有多个关联使用参数depth及fanout）
sudo mn --topo=tree,depth=2,fanout=2:本例创建了depth为2，fanout为2的拓扑，表示交换机深度即层数为2，每个交换机下挂2个设备 -
创建自定义拓扑：（自定义（custom）拓扑指python编写文件file.py，执行此脚本即可创建定义的拓扑，—custom与—topo联用）
# cd /home/openlab/openlab/mininet/custom# sudo mn --custom topo-2sw-2host.py --topo mytopo: 本例在custom目录下存在topo-2sw-2host.py文件，调用此文件构建拓扑
3. 内部交互命令的使用
- 显示链接信息：
net - 查看节点信息：
nodes - 查看链路健壮性信息：
links - 验证所有主机间通信并查看结果：
pingall - 开启 xterm 进入设备可视化操作界面
- 退出Mininet：
exit - 清除释放Mininet构造配置的交换机及主机：
mn -c - 查看获取帮助：
mn --help或者mn -h
Mininet常用命令总结：
| 命令 | 作用 |
|---|---|
| help | 默认列出所有命令文档，后面加命令名将介绍该命令用法 dump打印节点信息 |
| gterm | 给定节点上开启gnome-terminal 注：可能导致mn崩溃 |
| xterm | 给定节点上开启xterm |
| intfs | 列出所有的网络接口 |
| iperf | 两个节点之间进行简单的iPerf TCP测试 |
| iperfudp | 两个节点之间用制定带宽UDP进行测试 |
| net | 显示网络链接情况 |
| noecho | 运行交互式窗口，关闭回应（echoing） |
| pingpair | 在前两个主机之间互Ping测试 |
| source | 从外部文件中读入命令 |
| dpctl | 在所有交换机上用dptcl执行相关命令，本地为tcp 127.0.0.1:6634 |
| link | 禁用或启用两个节点之间的链路 |
| nodes | 列出所有的节点信息 |
| pingall | 所有主机节点之间互Ping |
| py | 执行Python表达式 |
| sh | 运行外部shell命令 |
| quit/exit | 退出 |
4. Mininet 可视化构建网络拓扑
-
启动 MiniEdit
cd /home/openlab/openlab/mininet/examples sudo ./miniedit.py -

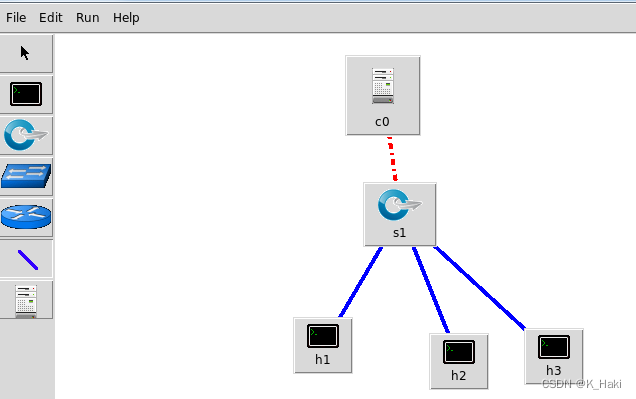

Mininet 拓扑建立（选择左侧的网络组件，在空白区域单击鼠标左键即可添加网络组件，可选择的组件主要有主机、OpenFlow交换机、传统交换机，传统路由器、链路、控制器）

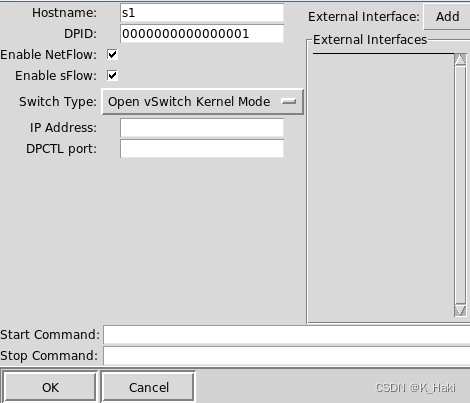

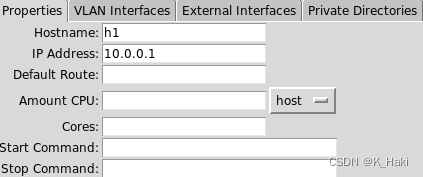

- Miniedit 属性配置（进行鼠标右击长按，选择Properties即可进行配置，设备属性配置OK后，将会在miniedit.py执行的后台(终端)产生日志，告知所添加的设备属性）
-
Miniedit 全局配置（Miniedit左上角“Edit”中可以剪切删除设备，及对整个网络进行全局配置）
-
Miniedit 运行（点击左下角“run”，即可运行设置好的网络拓扑，同时在后台可以看到相应的配置信息。运行后对交换机、主机进行右击长按，可查看交换机的bridge信息及打开Host的终端）
-
Miniedit 保存脚本（miniedit设置好拓扑后，可通过选择File-Export Level 2 Script，将其保存为python脚本，默认在mininet/examples目录下，通过chmod给此脚本权限后，直接运行即可重现拓扑。）
-
Miniedit 脚本执行
chmod -R 777 sdnlab.py: 通过后台查看保存的sdnlab.py脚本文件，并给脚本赋予权限./sdnlab.py: 执行sdnlab.py脚本
Mininet 调用API扩展自定义拓扑
-
cd /home/openlab/openlab/mininet/custom:进入custom目录 -
sudo mn --custom topo-2sw-2host.py --topo mytopo: 在custom目录下创建自定义拓扑 -
py net.addHost(‘h3’): 在Mininet交互环境中添加主机h3 -
py net.addLink(s3,net.get(‘h3’)): 添加s3与主机h3之间的链路 -
py s3.attach(‘s3-eth3’): 添加接口 -
py net.get(‘h3’).cmd(‘ifconfig h3-eth0 10.3’): 对主机进行配置IP地址 -
查看节点信息
dump nodes -
验证主机间的连通性（建议先不用pingall，先使用两个主机间的ping操作）
h1 ping h3 pingall
还没做完笔记，之后再补充
