一、摘要

1.描述

本文主要描述的是汽车行业中如何通过LDFEditor工具去创建LDF文件，本来LDF文件可以通过Vector工具LDF Explorer Pro去创建文件，但是由于需要Licence，我电脑没有权限，无法演示，但是我找到了一个另一个很好使用的工具-LDFEditor，效果是差不多的，操作更为简单。本文主要通过图片的方式去指导用户去创建LDF，创建LDF的过程比较麻烦，所以我写了一个上位机可以直接通过Excel生成LDF文件，但是我们首先要通过工具来创建LDF文件，这样才能更好的理解它的原理和内容。

2.关键字

LDF，LDF创建，LDFEditor，CANoe，LDF Explorer Pro，LIN。

二、什么是LDF文件

LDF是LIN Description Files的缩写，其代表的是LIN的数据库文件，在这个文件中把LIN通讯的信息定义的非常完整清楚，而LIN网络的通讯就是依据这个文件的描述进行的，所以LIN文件的作用非常强大，正是因为有了它才可以使得整个LIN网路的节点控制器无差错的协同同步开发。

三、LDF创建环境

• Windows操作系统电脑一台。
• 安装LDFEditor软件。
  LDFEditor，这个软件可以在我的资源进行下载，如果没有积分的朋友可以在下方留言私信我，免费邮箱发送。
  LDFEditor工具；LIN编辑工具；LDF文件编辑工具：https://download.csdn.net/download/weixin_44926112/12617996

四、LDF创建过程

1.软件运行

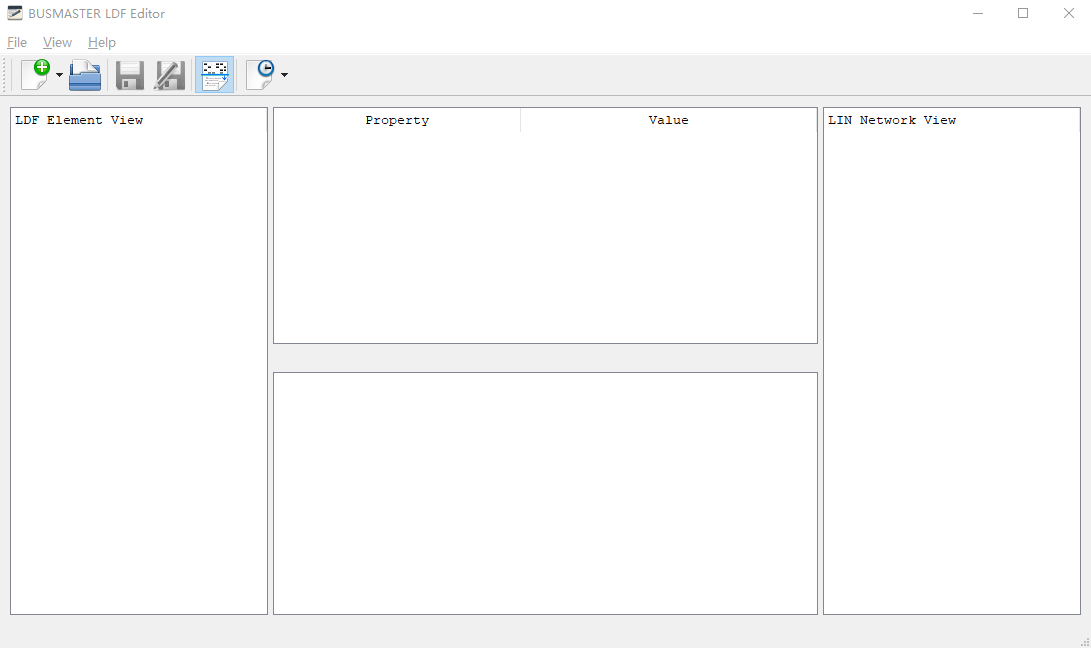

安装好软件后通过快捷方式运行。

2.新建LDF文件

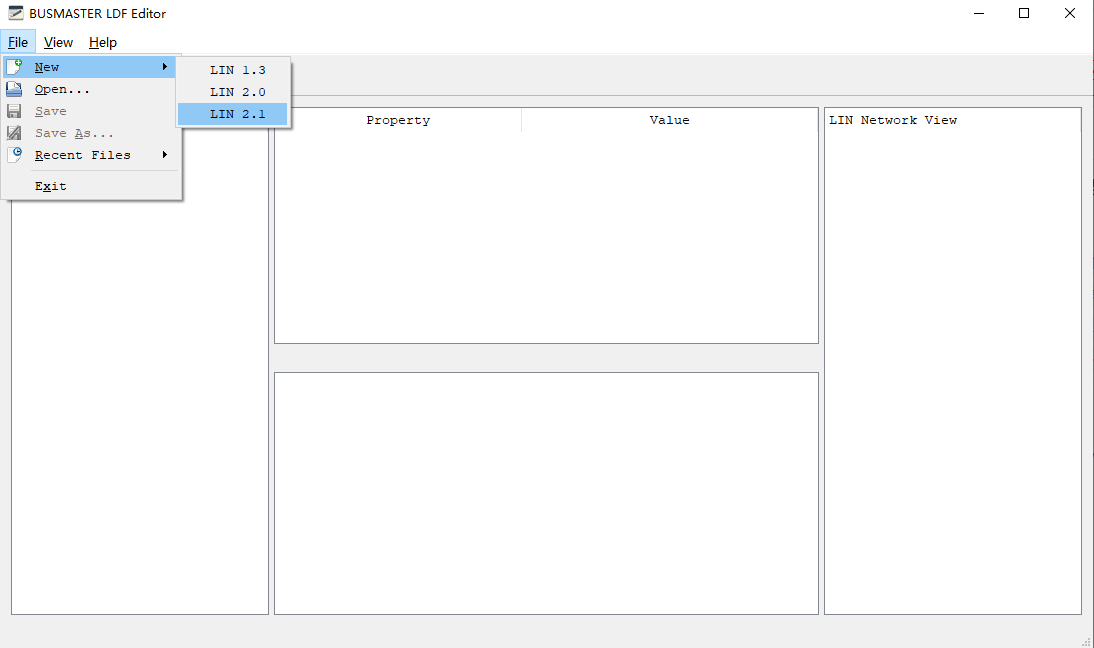

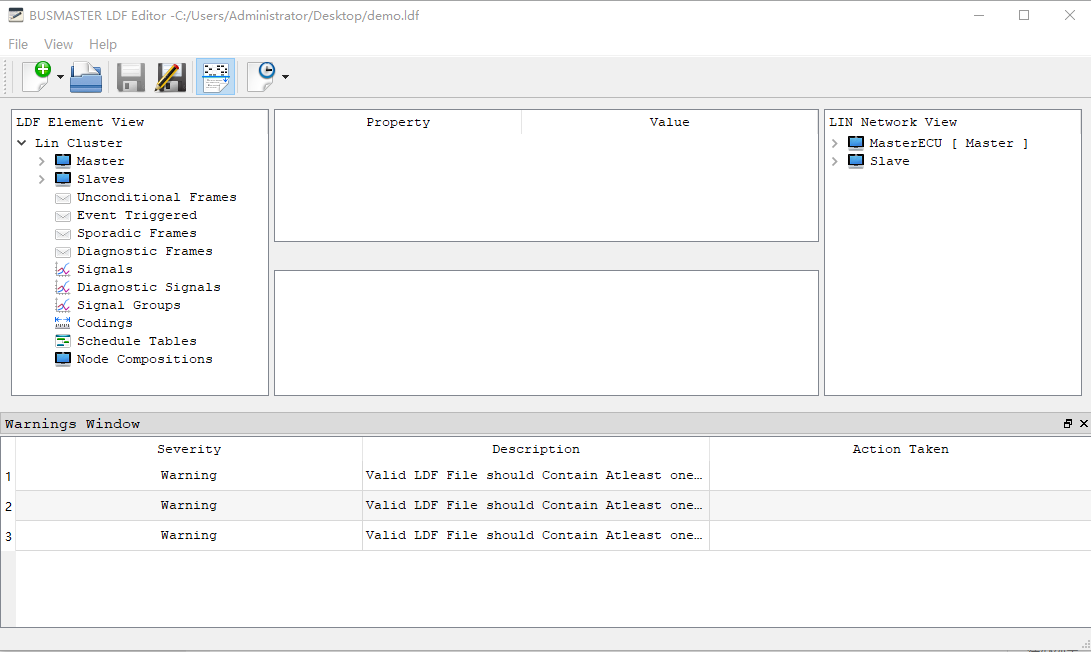

打开LDFEditor软件后，点击工具栏”File”下的”New”，此时界面如下图所示。按需求选择模板，点击OK，然后选择保存路径，即完成LDF数据库文件的创建了。

3.修改主节点信息

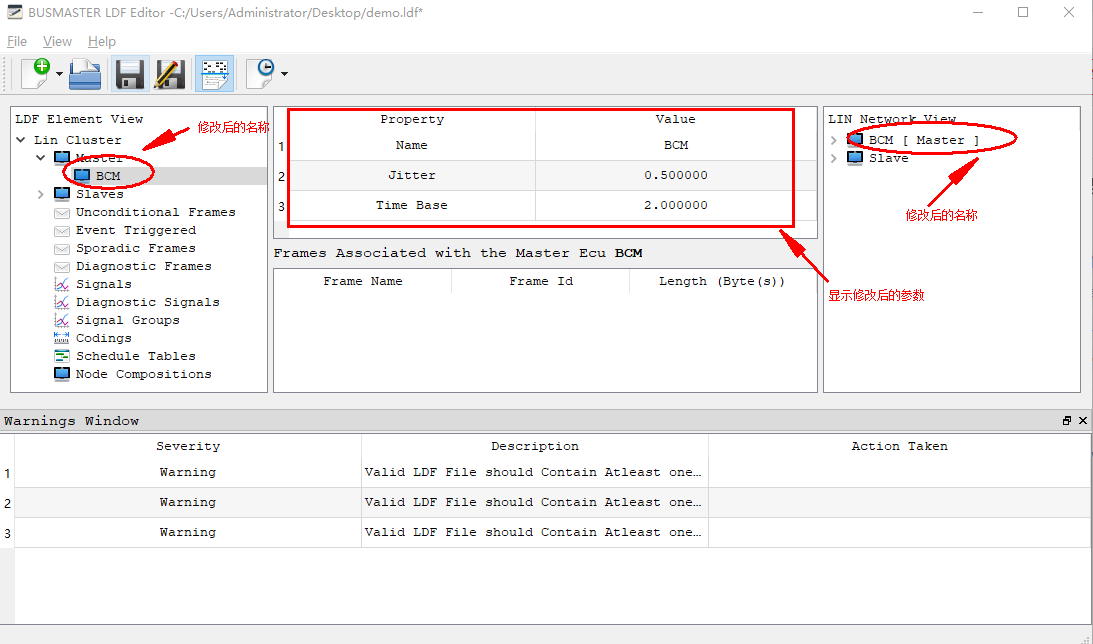

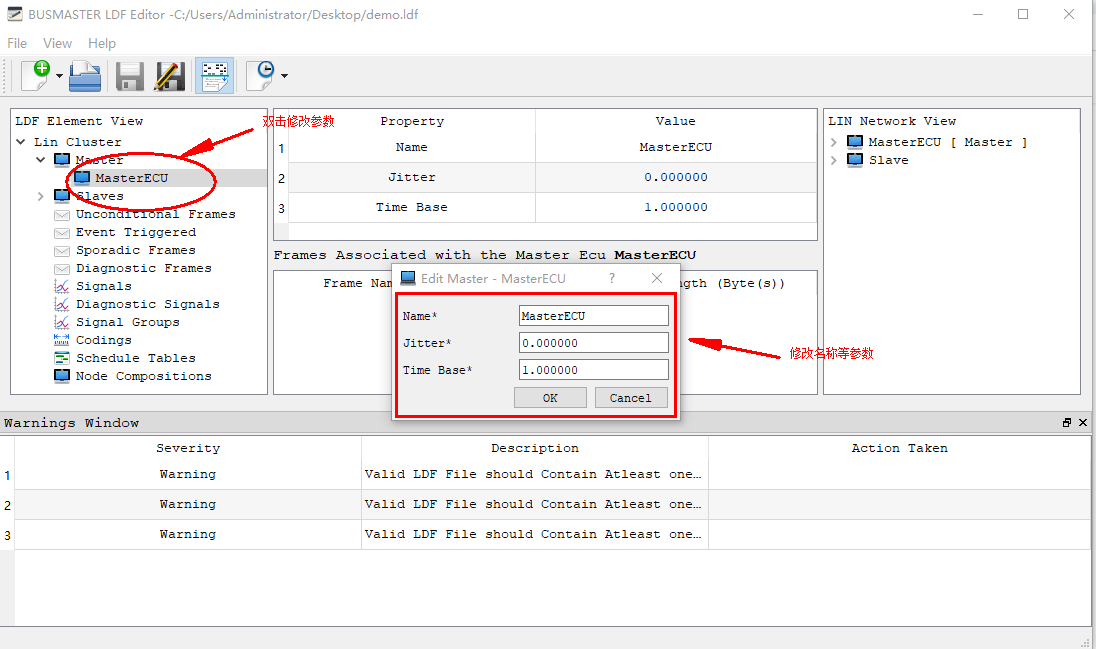

在新建LDF文件后，软件会默认新建一个主节点信息，对于一个LDF文件，主节点有且只有一个，因为对于一条LIN线上的设备只允许同一时刻只允许一个主节点进行调度，右键点击”Master”中名称选择”Edit”或者双击名称进行信号的修改。

4.修改从节点信息

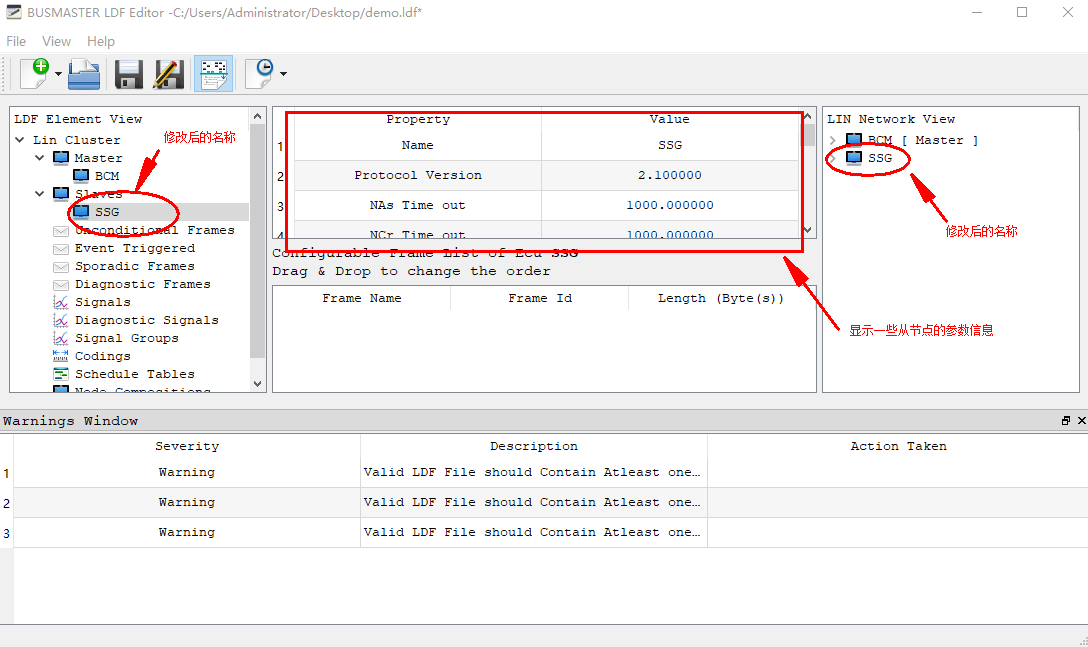

在新建LDF文件后，软件会默认新建一个从节点信息，对于一个LDF文件，从节点可以允许有多个，右键点击”Slaves”中名称选择”Edit”或者双击名称进行信号的修改，也可以通过右键点击”Slaves”选择”New”进行新建。

5.新建描述信号

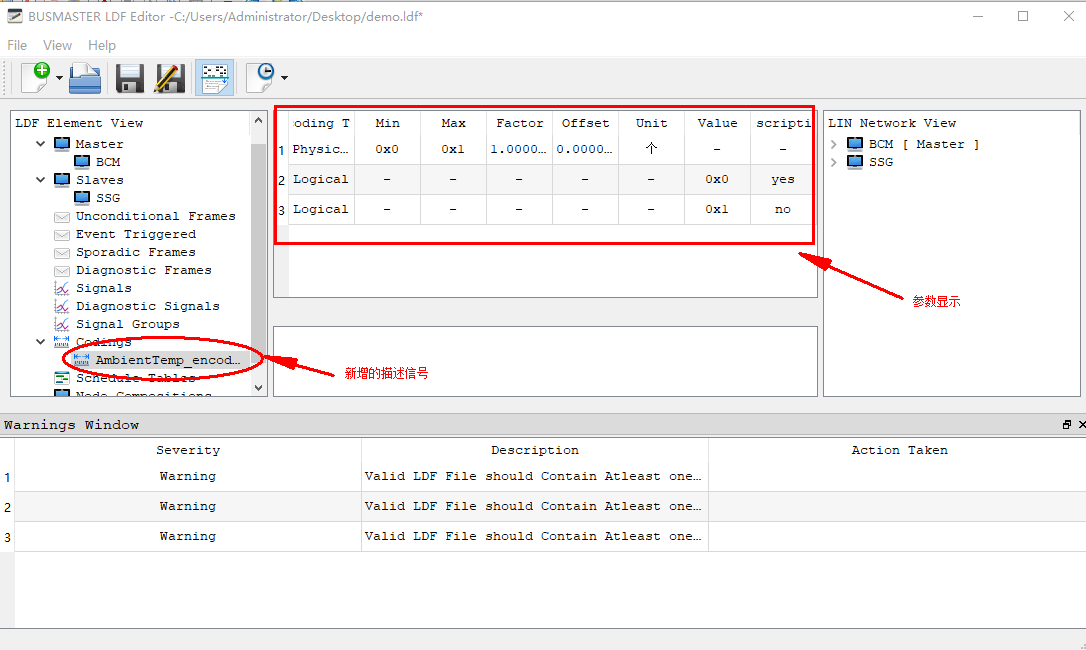

右键点击”Codings”，选择”New”新建描述信息，根据通讯矩阵中对于该信号的定义进行设置。

6.新建信号消息

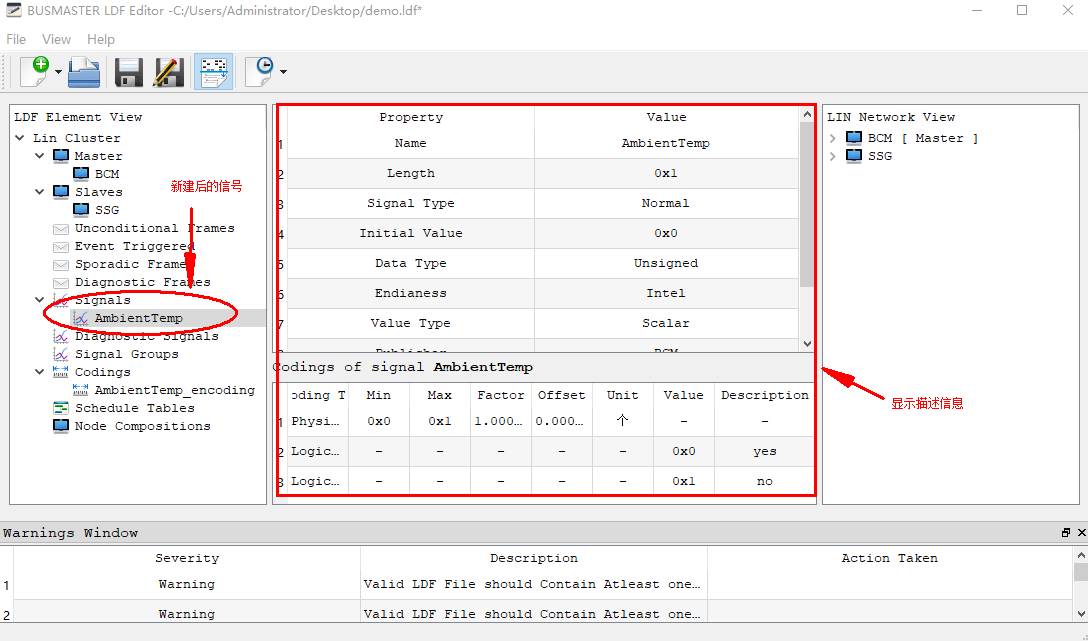

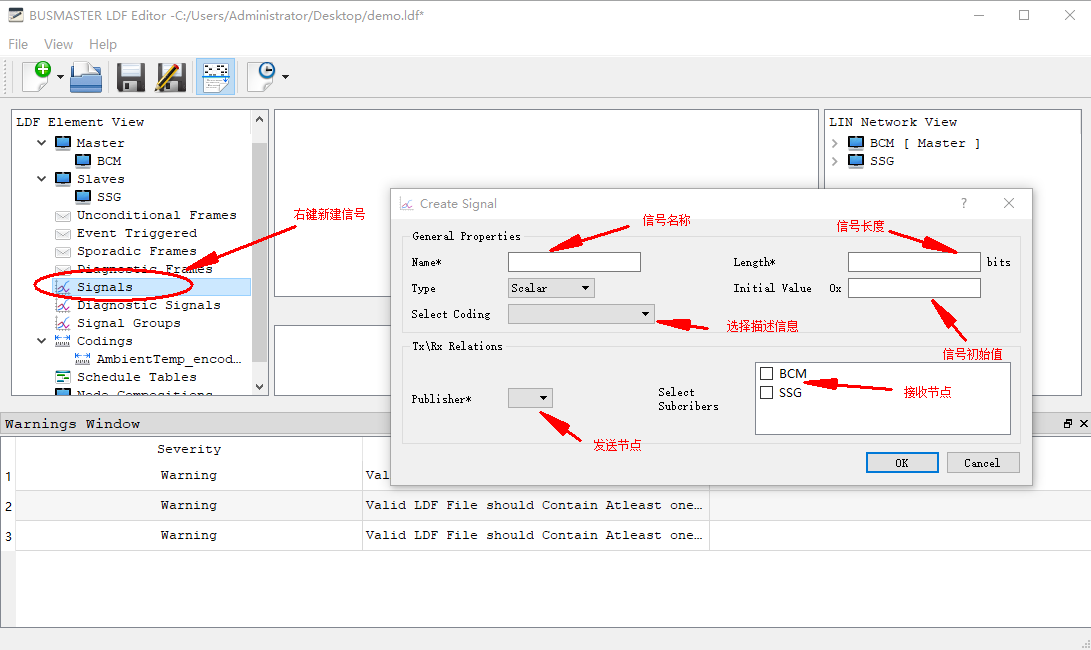

右键点击”Signals”，选择”New”新建信号信息，此时的设置界面如下图所示，这里我们可以设置信号的相关信息，在此可以关联发送节点和接收节点，也可以关联描述信息。

7.新建报文信息

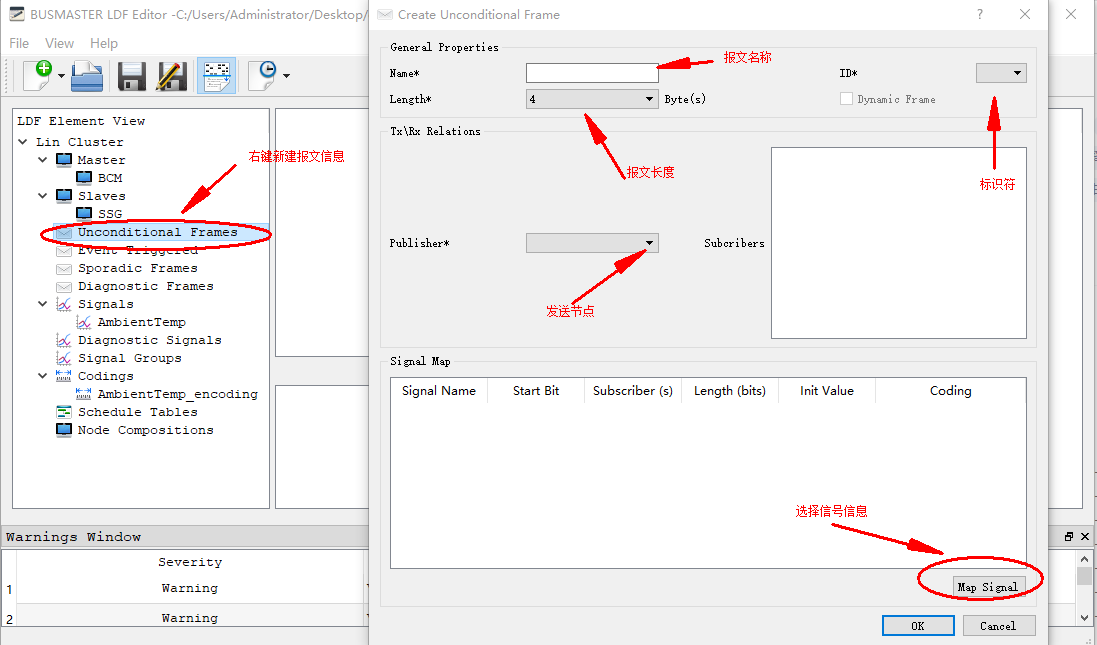

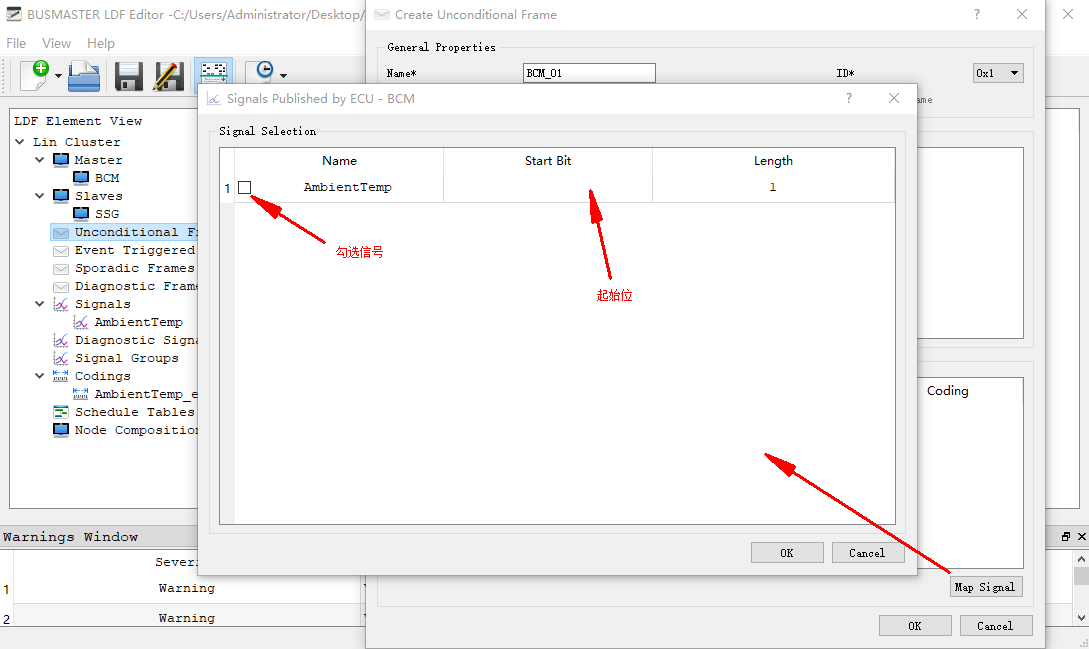

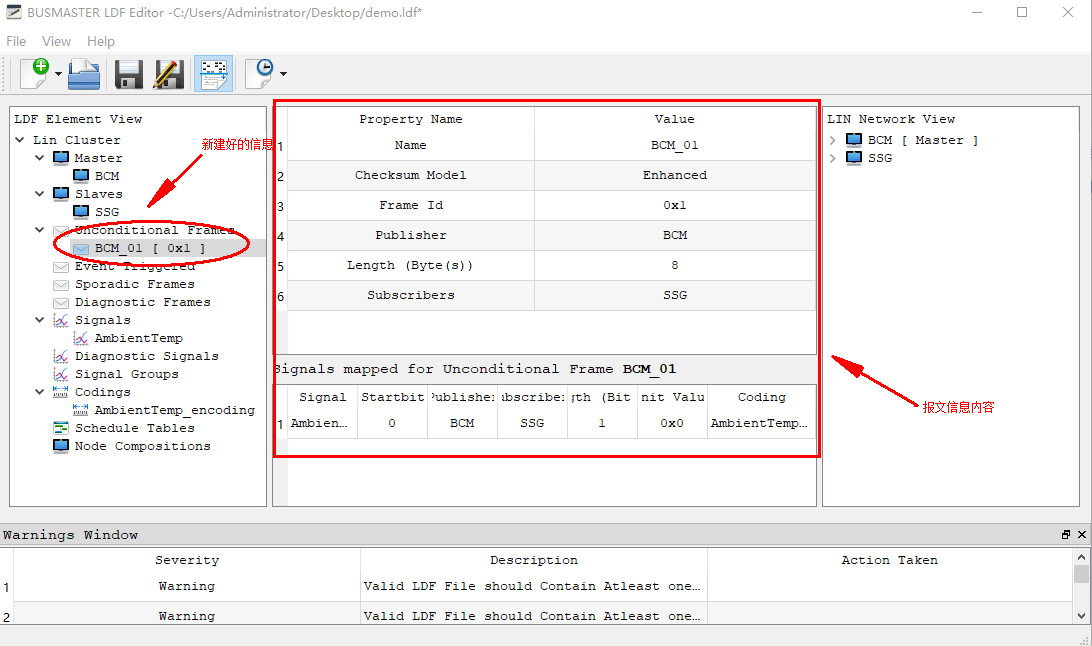

右键”Unconditional Frames”，选择”New”新建报文信息，在这个界面可以关联信号，注意起始位的选择，还有就是发送者要正确选择，否者找不到信号。

8.新建调度表

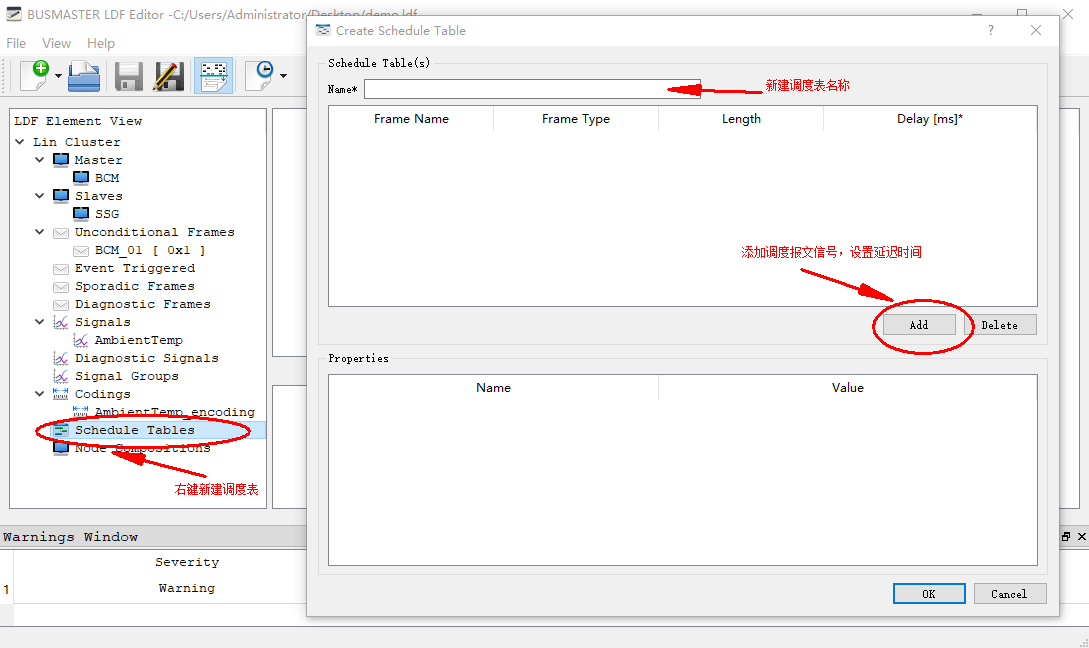

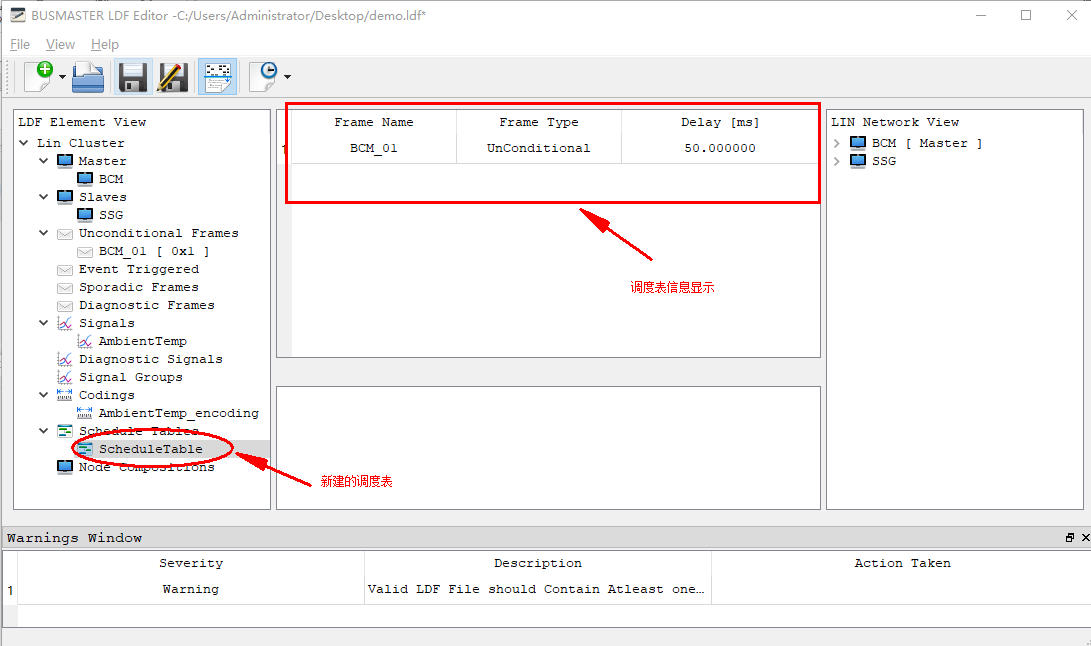

右键”Schedule Table”，选择”New”新建调度表，对于调度表可以新建很多个，可以按照给定的信息进行调度表的增加。

9.新建其他信息

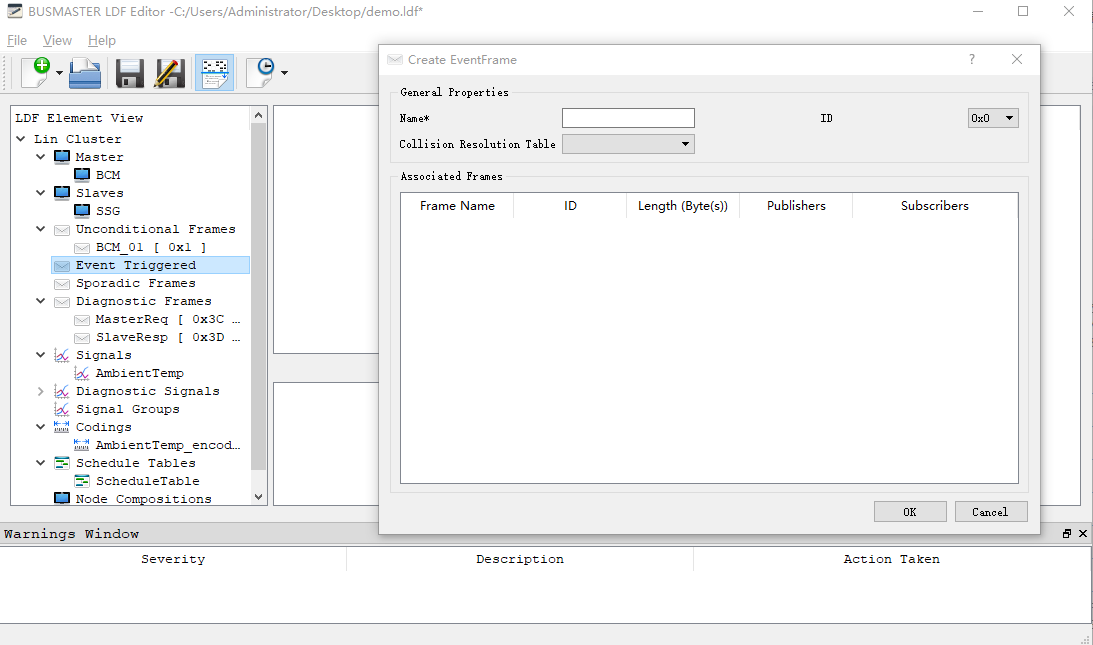

我们常见的消息新建按照上述即可，但是有些信息我们也可以通过该工具进行新建，比如诊断信息等，均可通过该工具进行实现。

五、MatrixCreat工具

这儿我只把链接放上，具体使用说明见后续章节。
LDF转Excel；LDF转位定义；Excel转LDF；Excel转位定义：https://download.csdn.net/download/weixin_44926112/86912538

六、其他

本文主要是讲解LDFEditor工具的使用，有些地方可能会有描述性的错误，希望看到的朋友及时指出，我会及时更正错误，其他地方有些借鉴的描述，写此文章的目的是为了交流，非商业用途，欢迎私信讨论，感谢大家阅读。

七、参考

【1】：https://zhuanlan.zhihu.com/p/100560355
