LDF文件详解

  • 一、摘要
    • 1.描述
    • 2.关键字
  • 二、为什么要了解LDF文件
  • 三、LDF文件构成
    • 1.版本
    • 2.波特率
    • 3.节点信息
    • 4.信号信息
    • 5.诊断信号信息
    • 6.报文消息
    • 7.诊断报文消息
    • 8.从节点信息
    • 9.调度表
    • 10.描述信息
    • 11.信号描述关联
  • 四、LDF文件解析
    • 1.解析版本
    • 2.解析节点信息
    • 3.解析调度表
    • 4.解析报文消息
    • 5.解析诊断报文消息
    • 6.解析信号信息
    • 7.解析诊断信号信息
    • 8.解析信号描述关联
    • 9.解析描述信息
  • 五、MatrixCreat工具
  • 六、其他
  • 七、参考

一、摘要

1.描述

本文主要描述的是汽车行业中LDF文件的格式，如何去解析它，如何通过文本编辑器去修改它，了解LDF文件之前如果不懂LDF的请去查看我之前的博客。

2.关键字

LDF，LDF解析，LDF数据库，LDF文件，C#解析LDF文件。

二、为什么要了解LDF文件

LDF文件在汽车行业应用十分广泛，如果编辑LDF文件我们都使用Vector工具DF Explorer Pro或者LDFEditor去编辑，那效率将会是十分的低下，当我们了解了LDF文件的构成后，我们可以通过其他方式进行解析，可以大大的提高工作的效率，我们可以通过记事本或者其他工具打开LDF文件。

三、LDF文件构成

1.版本

关键字：LIN_protocol_version
格式：LIN_protocol_version = “version”；
格式中的version就是版本信息，版本信息可以为空，但是不能省略""符。
例如：LIN_protocol_version = “2.1”;代表版本号为V2.1。
在这里插入图片描述

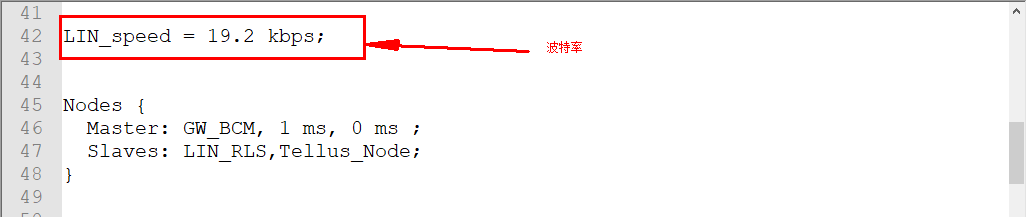

2.波特率

关键字：LIN_speed
格式：LIN_speed = baudrate；
格式中的baudrate就是波特率。
例如：LIN_speed = 19.2 kbps;;代表波特率为19200。
在这里插入图片描述

3.节点信息

关键字：Nodes
格式：Nodes {
        Master: name1 jitter ms, timebase ms ;
        Slaves: name2,name3…;
      }
name1：主节点名称。
jitter：偏移是指一帧报文实际开始发送的时刻与帧时隙起点的时间差。
timebase：时间基数
name2,name3…：代表接收节点名称。
例如：Nodes {
        Master: GW_BCM, 1 ms, 0 ms ;
        Slaves: LIN_RLS,Tellus_Node;
      }
代表主节点名称为BCM，偏移为1ms，时间基数为0ms，从节点名称为LIN_RLS和Tellus_Node。
在这里插入图片描述

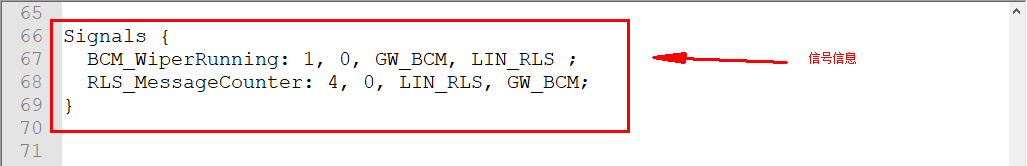

4.信号信息

关键字：Signals
格式：Signals {
        Signal_Name: Bit_Length, Signal_Init_Value, name1, name2… ;
        …;
      }
Signal_Name：信号名称，命名规则和C语言变量相同。
Bit_Length：信号的长度，范围为1-64。
Signal_Init_Value：信号初始值。
name1,name2…：代表接收节点名称。
例如：Signals {
        BCM_WiperRunning: 1, 0, GW_BCM, LIN_RLS ;
        RLS_MessageCounter: 4, 0, LIN_RLS, GW_BCM;
      }
代表信号名称为BCM_WiperRunning的长度为1，初始值为0，接收节点有GW_BCM, LIN_RLS；
信号名称为RLS_MessageCounter的长度为4，初始值为0，接收节点有LIN_RLS, GW_BCM；
在这里插入图片描述

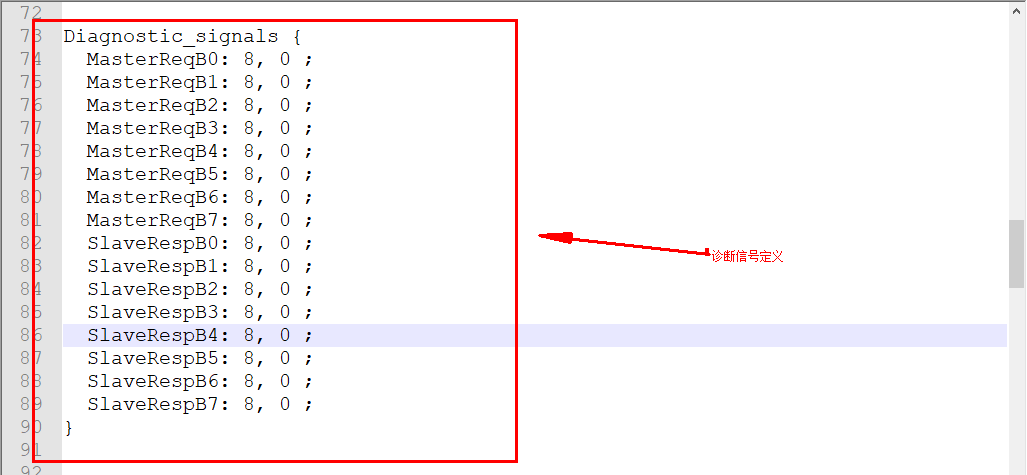

5.诊断信号信息

关键字：Diagnostic_signals
格式：Diagnostic_signals{
        Signal_Name: Bit_Length, Signal_Init_Value ;
        …;
      }
Msg_ID：报文标识符，十进制表示。
Msg_Name：报文名称，命名规则和C语言变量相同。
Msg_Length ：报文长度，长度范围为0-8。
例如：Diagnostic_signals{
        MasterReqB0: 8, 0 ;
        MasterReqB1: 8, 0 ;
        MasterReqB2: 8, 0 ;
        MasterReqB3: 8, 0 ;
        MasterReqB4: 8, 0 ;
        MasterReqB5: 8, 0 ;
        MasterReqB6: 8, 0 ;
        MasterReqB7: 8, 0 ;
        SlaveRespB0: 8, 0 ;
        SlaveRespB1: 8, 0 ;
        SlaveRespB2: 8, 0 ;
        SlaveRespB3: 8, 0 ;
        SlaveRespB4: 8, 0 ;
        SlaveRespB5: 8, 0 ;
        SlaveRespB6: 8, 0 ;
        SlaveRespB7: 8, 0 ;
      }
诊断报文一般自动生成的格式基本不变，也可以做一定名字调整等。
在这里插入图片描述

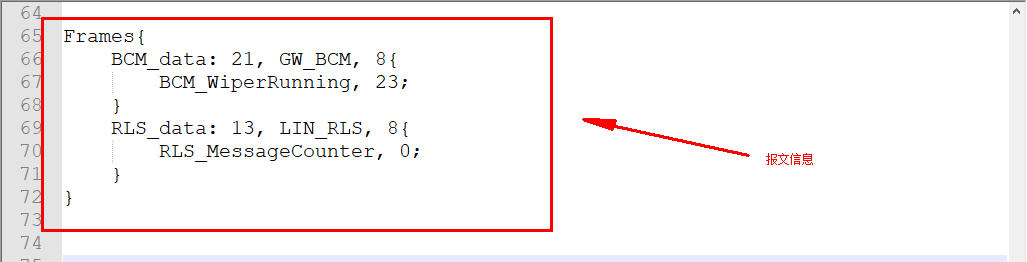

6.报文消息

关键字：Frames
格式：Frames {
        Msg_Name: Msg_ID, Msg_Transmitter, Msg_Length ｛
          Signal_Name, Start_Bit;
          …;
        ｝;
        …;
      }
Msg_Name：报文名称，命名规则和C语言变量相同。
Msg_ID：报文标识符，十进制或者十六进制表示。
Msg_Transmitter：发送节点。
Msg_Length ：报文长度，长度范围为0-8。
Signal_Name：信号名称，命名规则和C语言变量相同。
Start_Bit：信号的起始位，范围为0-63。
例如：Frames {
        BCM_data: 21, GW_BCM, 8{
          BCM_WiperRunning, 23;
        }
        RLS_data: 13, LIN_RLS, 8{
          RLS_MessageCounter, 0;
        }
      }
代表报文名称BCM_data的ID为0x15，长度为8，发送节点为GW_BCM，包含信号名称为BCM_WiperRunning，该信号起始位为23；
报文名称RLS_data的ID为0x0D，长度为8，发送节点为LIN_RLS，包含信号名称为RLS_MessageCounter，该信号起始位为0；
在这里插入图片描述

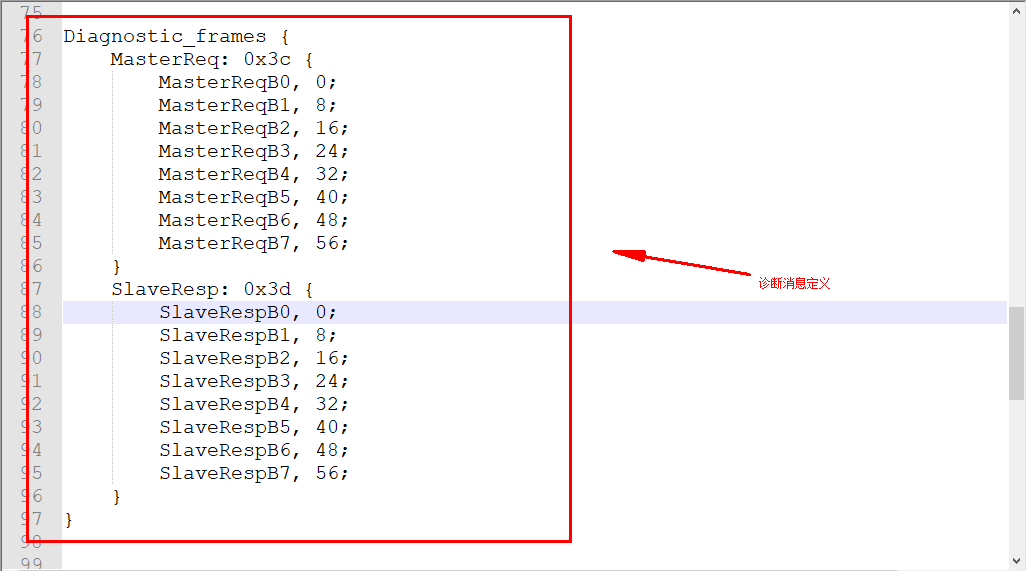

7.诊断报文消息

关键字：Diagnostic_frames
格式：Diagnostic_frames {
        MasterReq: Msg_ID｛
          Signal_Name, Start_Bit;
          …;
        ｝;
        SlaveResp: Msg_ID｛
          Signal_Name, Start_Bit;
          …;
        ｝;
      }
Msg_ID：报文标识符，十进制或者十六进制表示。
Msg_Length ：报文长度，长度范围为0-8。
Signal_Name：信号名称，命名规则和C语言变量相同。
Start_Bit：信号的起始位，范围为0-63。
例如：Diagnostic_frames {
        MasterReq: 0x3c {
          MasterReqB0, 0;
          MasterReqB1, 8;
          MasterReqB2, 16;
          MasterReqB3, 24
          MasterReqB4, 32;
          MasterReqB5, 40;
          MasterReqB6, 48;
          MasterReqB7, 56;
        }
        SlaveResp: 0x3d {
          SlaveRespB0, 0;
          SlaveRespB1, 8;
          SlaveRespB2, 16;
          SlaveRespB3, 24
          SlaveRespB4, 32;
          SlaveRespB5, 40;
          SlaveRespB6, 48;
          SlaveRespB7, 56;
        }
      }
在这里插入图片描述

8.从节点信息

  • 关键字：Node_attributes
    格式：BA_DEF_ Object AttributeName ValueType Min Max;”
    Object：注解的对象类型，可以是节点“BU_”、报文“BO_”、消息”SG_”、网络节点” ”（用空格表示）。
    AttributeName： 自定义属性名称，命名规则和C语言变量相同。
    ValueType：属性值的类型，可以是整型、字符串、浮点型、枚举类型等。
    Min：属性值的最小值（字符串类型没有此项）。
    Min：属性值的最大值（字符串类型没有此项）。
    例如：BA_DEF_ “ECU” STRING ;代表自定义网络节点属性名称为ECU，类型为字符串型。
    BA_DEF_ BO_ “MsgCycleTime” INT 0 1000;代表自定义报文属性名称为MsgCycleTime，类型为整型，取值范围为0-1000。

9.调度表

  • 关键字：Node_attributes
    格式：BA_DEF_ Object AttributeName ValueType Min Max;”
    Object：注解的对象类型，可以是节点“BU_”、报文“BO_”、消息”SG_”、网络节点” ”（用空格表示）。
    AttributeName： 自定义属性名称，命名规则和C语言变量相同。
    ValueType：属性值的类型，可以是整型、字符串、浮点型、枚举类型等。
    Min：属性值的最小值（字符串类型没有此项）。
    Min：属性值的最大值（字符串类型没有此项）。
    例如：BA_DEF_ “ECU” STRING ;代表自定义网络节点属性名称为ECU，类型为字符串型。
    BA_DEF_ BO_ “MsgCycleTime” INT 0 1000;代表自定义报文属性名称为MsgCycleTime，类型为整型，取值范围为0-1000。

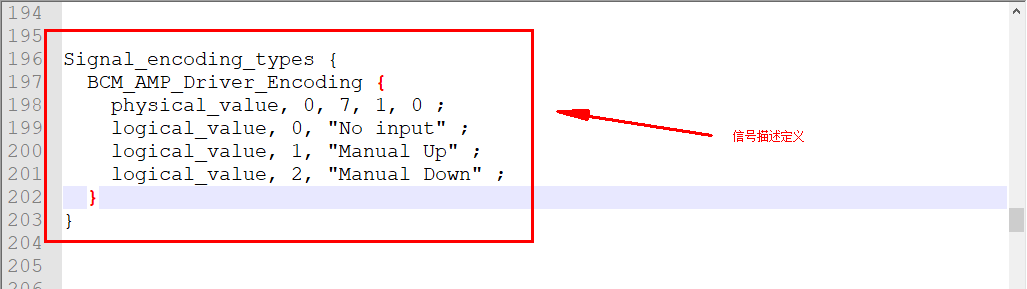

10.描述信息

关键字：Signal_encoding_types
格式：Signal_encoding_types {
        Signal_Encoding｛
          physical_value, Min, Max, Factor, Offset，“Unit” ;
          logical_value, N, “DefineN;
          …;
        ｝;
        …;
      }
Signal_Encoding：信号描述定义名称，命名规则和C语言变量相同。
N：定义的数值表内容。
Min：属性值的最小值（十进制）。
Min：属性值的最大值（十进制）。
Factor：精度。
Offset：偏移量，Factor和Offset这两个值于该信号的原始值与物理值之间的转换，转换如下：物理值=原始值*因子+偏移量。
DefineN：数值表内容对应该信号的有效值分别用什么符号表示。
Unit：信号的单位，为字符串类型，可以省略，省略时“，”也要省略。
例如：Signal_encoding_types{
        BCM_AMP_Driver_Encoding {
          physical_value, 0, 7, 1, 0 ;
          logical_value, 0, “No input” ;
          logical_value, 1, “Manual Up” ;
          logical_value, 2, “Manual Down” ;
        }
      }
代表描述信号名称为BCM_AMP_Driver_Encoding 的最小值为0，最大值为7，精度为1，偏移量为0，定义0x00表示为"No input" ，0x01表示为"Manual Up" ，0x02表示为"Manual Down" 。
在这里插入图片描述

11.信号描述关联

关键字：Signal_representation
格式：Signal_representation {
        Signal_Encoding: Signal_Name1, Signal_Name2…;
        …
      }
Signal_Encoding：信号描述定义名称，命名规则和C语言变量相同。
Signal_Name1,Signal_Name2…：信号定义名称，命名规则和C语言变量相同。
例如：Signal_representation {
        BCM_AMP_Driver_Encoding: BCM_AMP_Driver ;
        BCM_DRV_SWITCH_COOL_Encoding: BCM_DRV_SWITCH_COOL ;
      }
代表信号名称为BCM_AMP_Driver 的信号定义是BCM_AMP_Driver_Encoding的内容；
BCM_DRV_SWITCH_COOL_Encoding的信号定义是BCM_DRV_SWITCH_COOL 的内容。
在这里插入图片描述

四、LDF文件解析

通过以上描述，我相信各位对LDF文件的结构有一定的了解，但是我们如何去解析呢，很多人第一时间想到的应该是按行解析，其实LDF文件有许多容错处理，单纯按行解析我们会错过许多细节部分，例如下图其实也没有出错，如果按行解析的话报文就解析不到了。还有很多类似的容错处理在里面，所以单纯按行解析是不行的，并且有的时候也是不能通过空格来分开数据的，比如带有“”的前后是可以不追加空格的。
在这里插入图片描述
经过好久的挣扎，查询资料，终于在一个博客的找到了一种解析的方式，通过正则表达式去解析，当然他其实是按行解析，其实会丢掉一些数据，我将方法进行了一些简单的优化，先读取整个文件到字符串，把多行空格转换成一行空格，然后把换行符转换成空格符，然后进行查找，然后按照标准进行拆分。我这边解析的主要使用的C#语言，因为C#语言对字符串有友好的操作，我将部分代码粘贴如下，方便大家参考学习。

1.解析版本

       /**********************************************////<summary>///Name    :AnalysisVersion///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisVersion(MsgInfo_Type msgInfo, string data){string pattern = "LIN_protocol_version([ ]*)(=)([ ]*)\"((([^\"\\s])|([\\s\\u4e00-\\u9fa5]))*)\"([ ]*);";MatchCollection matchs = Regex.Matches(data, pattern);foreach (Match match in matchs){if (matchs.Count == 1){string[] array = match.Value.Split(new string[] { @"""" }, StringSplitOptions.RemoveEmptyEntries);if (array.Length >= 2) { msgInfo.version = array[1]; }return true;}}return true;}

2.解析节点信息

       /**********************************************////<summary>///Name    :AnalysisNodes///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisNodes(MsgInfo_Type msgInfo, string data){string pattern = "(Nodes[ ]*){[^{}]*}";foreach (Match match in Regex.Matches(data, pattern)){string masterPattern = "(Master[ ]*):([ ]*\\w+[ ]*),([ ]*(\\.|\\w|[ ])+[ ]*),([ ]*(\\.|\\w|[ ])+[ ]*);";foreach (Match masterMatch in Regex.Matches(match.Value, masterPattern)){string[] array = masterMatch.Value.Split(new string[] { " ", ":", ",", ";" }, StringSplitOptions.RemoveEmptyEntries);msgInfo.master = array[1];}string slavesPattern = "(Slaves[ ]*):([ ]*\\w+[ ]*)(,[ ]*\\w+[ ]*)*;";foreach (Match slavesMatch in Regex.Matches(match.Value, slavesPattern)){string[] array = slavesMatch.Value.Split(new string[] { " ", ":", ",", ";" }, StringSplitOptions.RemoveEmptyEntries);for (int i = 0; i < array.Length - 1; i++) { msgInfo.slaves.Add(array[i + 1]); }}}return true;}

3.解析调度表

       /**********************************************////<summary>///Name    :AnalysisScheduleTables///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisScheduleTables(MsgInfo_Type msgInfo, string data){string pattern = "(Schedule_tables[ ]*){(([^{}]*{[^{}]*})*)[ ]*}";foreach (Match match in Regex.Matches(data, pattern)){string eachPattern = "(\\w+[ ]*){((([ ]*\\w+[ ]+)delay([ ]+(\\d)+[ ]*(\\w)+[ ]*;[ ]*)))*}";foreach (Match eachMatch in Regex.Matches(match.Value, eachPattern)){string[] array = eachMatch.Value.Split(new string[] { " ", "{", "}", ";", "delay" }, StringSplitOptions.RemoveEmptyEntries);ScheduleInfoModel schedule = new ScheduleInfoModel { Name = array[0] };for (int i = 0; i < array.Length / 3; i++) { schedule.SlotInfos.Add(new SlotInfoModel() { Name = array[(3 * i) + 1], Delay = CommonLib.ToInt(array[(3 * i) + 2]) }); }msgInfo.schedules.Add(schedule);}}return true;}

4.解析报文消息

       /**********************************************////<summary>///Name    :AnalysisFrames///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisFrames(List<Message_Type> messages, string data){string pattern = "(Frames[ ]*){(([^{}]*{[^{}]*})*)[ ]*}";foreach (Match match in Regex.Matches(data, pattern)){string eachPattern = "(\\w+[ ]*):([ ]*\\w+[ ]*),([ ]*\\w+[ ]*),([ ]*\\d+[ ]*){(([ ]*)|(((([ ]*\\w+[ ]*),([ ]*\\d+[ ]*);[ ]*))+))}";foreach (Match eachMatch in Regex.Matches(match.Value, eachPattern)){Message_Type message = null;string messagePattern = "(\\w+[ ]*):([ ]*\\w+[ ]*),([ ]*\\w+[ ]*),([ ]*\\d+[ ]*)";foreach (Match messageMatch in Regex.Matches(eachMatch.Value, messagePattern)){string[] array = messageMatch.Value.Split(new string[] { " ", ",", ":" }, StringSplitOptions.RemoveEmptyEntries);uint? id = CommonLib.ToDec(array[1]);if (id == null) { continue; }message = FindMessage(messages, (uint)id);if (message == null){message = new Message_Type();messages.Add(message);}message.name = CommonLib.ToVar(array[0]);message.id = id;message.transmitter = CommonLib.ToStr(array[2]);message.length = CommonLib.ToInt(array[3]);message.sendType = SendTypeEnum.UF.ToString();message.checksumMode = ChecksumModeEnum.ENHANCED;}string signalPattern = "(\\w+[ ]*),([ ]*\\d+[ ]*);";foreach (Match signalMatch in Regex.Matches(eachMatch.Value, signalPattern)){string[] array = signalMatch.Value.Split(new string[] { " ", ",", ";" }, StringSplitOptions.RemoveEmptyEntries);message.signals.Add(new Signal_Type{name = CommonLib.ToStr(array[0]),startBit = CommonLib.ToInt(array[1]),byteOrder = ByteOrderEnum.INTEL,dataType = DataTypeEnum.UNSIGNED,factor = 1.0,offset = 0.0});}}}return true;}

5.解析诊断报文消息

       /**********************************************////<summary>///Name    :AnalysisDiagnosticFrames///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisDiagnosticFrames(List<Message_Type> messages, string data){string pattern = "(Diagnostic_frames[ ]*){(([^{}]*{[^{}]*})*)[ ]*}";foreach (Match match in Regex.Matches(data, pattern)){string eachPattern = "(\\w+[ ]*):([ ]*\\w+[ ]*){((([ ]*\\w+[ ]*),([ ]*\\d+[ ]*);[ ]*)*)}";foreach (Match eachMatch in Regex.Matches(match.Value, eachPattern)){Message_Type message = null;string messagePattern = "(\\w+[ ]*):([ ]*\\w+)";foreach (Match messageMatch in Regex.Matches(eachMatch.Value, messagePattern)){string[] array = messageMatch.Value.Split(new string[] { " ", ":" }, StringSplitOptions.RemoveEmptyEntries);uint? id = CommonLib.ToDec(array[1]);if (id == null) { continue; }message = FindMessage(messages, (uint)id);if (message == null){message = new Message_Type();messages.Add(message);}message.name = CommonLib.ToVar(array[0]);message.id = id;message.transmitter = null;message.length = 8;message.sendType = SendTypeEnum.DF.ToString();message.checksumMode = ChecksumModeEnum.CLASSIC;}string signalPattern = "(\\w+[ ]*),([ ]*\\d+[ ]*);";foreach (Match signalMatch in Regex.Matches(eachMatch.Value, signalPattern)){string[] array = signalMatch.Value.Split(new string[] { " ", ",", ";" }, StringSplitOptions.RemoveEmptyEntries);message.signals.Add(new Signal_Type{name = CommonLib.ToStr(array[0]),startBit = CommonLib.ToInt(array[1]),byteOrder = ByteOrderEnum.INTEL,dataType = DataTypeEnum.UNSIGNED,factor = 1.0,offset = 0.0});}}}return true;}

6.解析信号信息

       /**********************************************////<summary>///Name    :AnalysisSignals///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisSignals(List<Message_Type> messages, string data){string pattern = "(Signals[ ]*){[^{}]*}";foreach (Match match in Regex.Matches(data, pattern)){string signalPattern = "(\\w+[ ]*):([ ]*\\d+[ ]*),([ ]*([0][x])?\\d+[ ]*),([ ]*\\w+[ ]*(,[ ]*\\w+[ ]*)*);";foreach (Match signalMatch in Regex.Matches(match.Value, signalPattern)){string[] array = signalMatch.Value.Split(new string[] { " ", ":", ",", ";" }, StringSplitOptions.RemoveEmptyEntries);string signalName = CommonLib.ToStr(array[0]);foreach (Message_Type message in messages){foreach (Signal_Type signal in message.signals){if (signal.name == signalName){signal.length = CommonLib.ToInt(array[1]);signal.initValue = (int?)CommonLib.ToDec(array[2]);for (int i = 0; i < array.Length - 4; i++) { signal.receivers.Add(CommonLib.ToStr(array[i + 4])); }}}}}}return true;}

7.解析诊断信号信息

       /**********************************************////<summary>///Name    :AnalysisDiagnosticSignals///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisDiagnosticSignals(List<Message_Type> messages, string data){string pattern = "(Diagnostic_signals[ ]*){[^{}]*}";foreach (Match match in Regex.Matches(data, pattern)){string signalPattern = "(\\w+[ ]*):([ ]*\\d+[ ]*),([ ]*([0][x])?\\d+[ ]*);";foreach (Match signalMatch in Regex.Matches(match.Value, signalPattern)){string[] array = signalMatch.Value.Split(new string[] { " ", ":", ",", ";" }, StringSplitOptions.RemoveEmptyEntries);string signalName = CommonLib.ToStr(array[0]);foreach (Message_Type message in messages){foreach (Signal_Type signal in message.signals){if (signal.name == signalName){signal.length = CommonLib.ToInt(array[1]);signal.initValue = (int?)CommonLib.ToDec(array[2]);}}}}}return true;}

8.解析信号描述关联

       private static bool AnalysisSignalRepresentation(List<Message_Type> messages, string data){string pattern = "(Signal_representation[ ]*){[^{}]*}";foreach (Match match in Regex.Matches(data, pattern)){string signalPattern = "([ ]*\\w+[ ]*):([ ]*\\w+[ ]*(,[ ]*\\w+[ ]*)*);";foreach (Match signalMatch in Regex.Matches(match.Value, signalPattern)){string[] array = signalMatch.Value.Split(new string[] { " ", ",", ":", ";" }, StringSplitOptions.RemoveEmptyEntries);for (int i = 0; i < array.Length - 1; i++){string signalName = CommonLib.ToStr(array[i + 1]);foreach (Message_Type message in messages){foreach (Signal_Type signal in message.signals){if (signal.name == signalName){signal.encodingName = CommonLib.ToVar(array[0]);}}}}}}return true;}

9.解析描述信息

        /**********************************************////<summary>///Name    :AnalysisSignalEncodingTypes///Author  :WangHu///Function:***///Version :V1.0.0///Data    :2022.5.20///</summary>/**********************************************/private static bool AnalysisSignalEncodingTypes(List<Message_Type> messages, string data){string pattern = "(Signal_encoding_types[ ]*){(([^{}]*{[^{}]*})*)[ ]*}";foreach (Match match in Regex.Matches(data, pattern)){string eachPattern = "(\\w+[ ]*){((([ ]*physical_value[ ]*),([ ]*\\w+[ ]*),([ ]*\\w+[ ]*),((([ ]+)|)(-?\\d+(\\.\\d+)?)(([ ]+)|)),((([ ]+)|)(-?\\d+(\\.\\d+)?)(([ ]+)|))((,([ ]*)\"((([^\"\\s])|([\\s\\u4e00-\\u9fa5]))*)\")|)[ ]*;)+|[ ]*)((([ ]*logical_value[ ]*),([ ]*\\d+[ ]*),([ ]*\"((([^\"\\s])|([\\s\\u4e00-\\u9fa5]))*)\")[ ]*;[ ]*)+|[ ]*)}";foreach (Match eachMatch in Regex.Matches(match.Value, eachPattern)){string[] array = eachMatch.Value.Split(new string[] { " ", "{" }, StringSplitOptions.RemoveEmptyEntries);string encodingName = CommonLib.ToVar(array[0]);foreach (Message_Type message in messages){foreach (Signal_Type signal in message.signals){if (signal.encodingName == encodingName){try{string physicalPattern = "(physical_value[ ]*),([ ]*\\w+[ ]*),([ ]*\\w+[ ]*),((([ ]+)|)(-?\\d+(\\.\\d+)?)(([ ]+)|)),((([ ]+)|)(-?\\d+(\\.\\d+)?)(([ ]+)|))((,([ ]*)\"((([^\"\\s])|([\\s\\u4e00-\\u9fa5]))*)\")|)[ ]*;";foreach (Match physicalMatch in Regex.Matches(eachMatch.Value, physicalPattern)){string[] array1 = physicalMatch.Value.Replace(";", "").Split(new string[] { @"""" }, StringSplitOptions.None);string[] array2 = array1[0].Split(new string[] { " ", "," }, StringSplitOptions.RemoveEmptyEntries);signal.minValue = (int?)CommonLib.ToDec(array2[1]);signal.maxValue = (int?)CommonLib.ToDec(array2[2]);signal.factor = CommonLib.ToDouble(array2[3]);signal.offset = CommonLib.ToDouble(array2[4]);signal.unit = array1.Length >= 2 ? CommonLib.ToStr(array1[1]) : null;}string logicalPattern = "(logical_value[ ]*),([ ]*\\d+[ ]*),([ ]*\"((([^\"\\s])|([\\s\\u4e00-\\u9fa5]))*)\")[ ]*;";foreach (Match logicalMatch in Regex.Matches(eachMatch.Value, logicalPattern)){string[] array1 = logicalMatch.Value.Split(new string[] { @"""" }, StringSplitOptions.None);string[] array2 = array1[0].Split(new string[] { " ", "," }, StringSplitOptions.RemoveEmptyEntries);signal.valueDescriptions.Add(new ValueDescriptionInfoModel{Value = CommonLib.ToDec(array2[1]),Name = array1[1]});}}catch { continue; }}}}}}return true;}

五、MatrixCreat工具

这儿我只把链接放上，具体使用说明见后续章节。
LDF转Excel；LDF转位定义；Excel转LDF；Excel转位定义：https://download.csdn.net/download/weixin_44926112/86912538

六、其他

本文主要是讲解LDF文件的结构和如何解析LDF文件，有些地方可能会有描述性的错误，希望看到的朋友及时指出，我会及时更正错误，其他地方有些借鉴的描述，写此文章的目的是为了交流，非商业用途，欢迎私信讨论，感谢大家阅读。

七、参考

【1】：https://www.jianshu.com/p/8e1e47c4ee36


http://chatgpt.dhexx.cn/article/kH8Q2afA.shtml
