perf工具简介+火焰图制作与解读

1、perf工具简单原理

perf是一款Linux性能分析工具。Linux性能计数器是一个新的基于内核的子系统，它提供一个性能分析框架，比如硬件（CPU、PMU(Performance Monitoring Unit)）功能和软件(软件计数器、tracepoint)功能。通过perf，应用程序可以利用PMU、tracepoint和内核中的计数器来进行性能统计。它不但可以分析指定应用程序的性能问题（per thread），也可以用来分析内核的性能问题，当然也可以同时分析应用程序和内核，从而全面理解应用程序中的性能瓶颈。

使用perf，可以分析程序运行期间发生的硬件事件，比如instructions retired、processor clock cycles等；也可以分析软件事件，比如page fault和进程切换。

1.1 什么是PMU

Performance Monitor Unit，性能监视单元，其实CPU提供的一个单元，属于硬件的范畴。通过访问相关的寄存器能读取到CPU的一些性能数据，目前大部分CPU都会提供相应的PMU。

1.2 硬件特性之cache

内存读写是很快的，但是还是无法和处理器指令执行速度相比。为了从内存中读取指令和数据，处理器需要等待，用处理器时间来衡量，这种等待非常漫长。cache是一种SRAM，读写速度非常快，能和处理器相匹配。因此将常用的数据保存在cache中，处理器便无需等待，从而提高性能。cache的尺寸一般都很小，充分利用cache是软件调优非常重要部分。

1.3 tracepoints

tracepoints是散落在内核源码中的一些hook，它们可以在特定的代码被执行到时触发，这一特性可以被各种trace/debug工具所使用。

perf将tracepoint产生的时间记录下来，生成报告，通过分析这些报告，调优人员便可以了解程序运行期间内核的各种细节，对性能症状做出准确的诊断。

这些tracepint的对应的sysfs节点在/sys/kernel/debug/tracing/events目录下。

下图展示perf整体架构

2、perf 使用

perf提供的事件主要可以分为三种：

Hardware Event由PMU部件产生，在特定的条件下探测性能事件是否发生以及发生的次数。比如cache命中。
Software Event是内核产生的事件，分布在各个功能模块中，统计和操作系统相关性能事件。比如进程切换，tick数等。
Tracepoint Event是内核中静态tracepoint所触发的事件，这些tracepoint用来判断程序运行期间内核的行为细节，比如slab分配器的分配次数等。

perf --help之后可以看到perf的二级命令（常用的以黑体标出）

序号	命令	作用
1	annotate	解析perf record生成的perf.data文件，显示被注释的代码。
2	archive	根据数据文件记录的build-id，将所有被采样到的elf文件打包。利用此压缩包，可以再任何机器上分析数据文件中记录的采样数据。
3	bench	perf中内置的benchmark，目前包括两套针对调度器和内存管理子系统的benchmark。
4	buildid-cache	管理perf的buildid缓存，每个elf文件都有一个独一无二的buildid。buildid被perf用来关联性能数据与elf文件。
5	buildid-list	列出数据文件中记录的所有buildid。
6	diff	对比两个数据文件的差异。能够给出每个符号（函数）在热点分析上的具体差异。
7	evlist	列出数据文件perf.data中所有性能事件。
8	inject	该工具读取perf record工具记录的事件流，并将其定向到标准输出。在被分析代码中的任何一点，都可以向事件流中注入其它事件。
9	kmem	针对内核内存（slab）子系统进行追踪测量的工具
10	kvm	用来追踪测试运行在KVM虚拟机上的Guest OS。
11	list	列出当前系统支持的所有性能事件。包括硬件性能事件、软件性能事件以及检查点。
12	lock	分析内核中的锁信息，包括锁的争用情况，等待延迟等。
13	mem	内存存取情况
14	record	收集采样信息，并将其记录在数据文件中。随后可通过其它工具对数据文件进行分析。
15	report	读取perf record创建的数据文件，并给出热点分析结果。
16	sched	针对调度器子系统的分析工具。
17	script	执行perl或python写的功能扩展脚本、生成脚本框架、读取数据文件中的数据信息等。
18	stat	执行某个命令，收集特定进程的性能概况，包括CPI、Cache丢失率等。
19	test	perf对当前软硬件平台进行健全性测试，可用此工具测试当前的软硬件平台是否能支持perf的所有功能。
20	timechart	针对测试期间系统行为进行可视化的工具
21	top	类似于linux的top命令，对系统性能进行实时分析。
22	trace	关于syscall的工具。
23	probe	用于定义动态检查点。

2.1 perf list

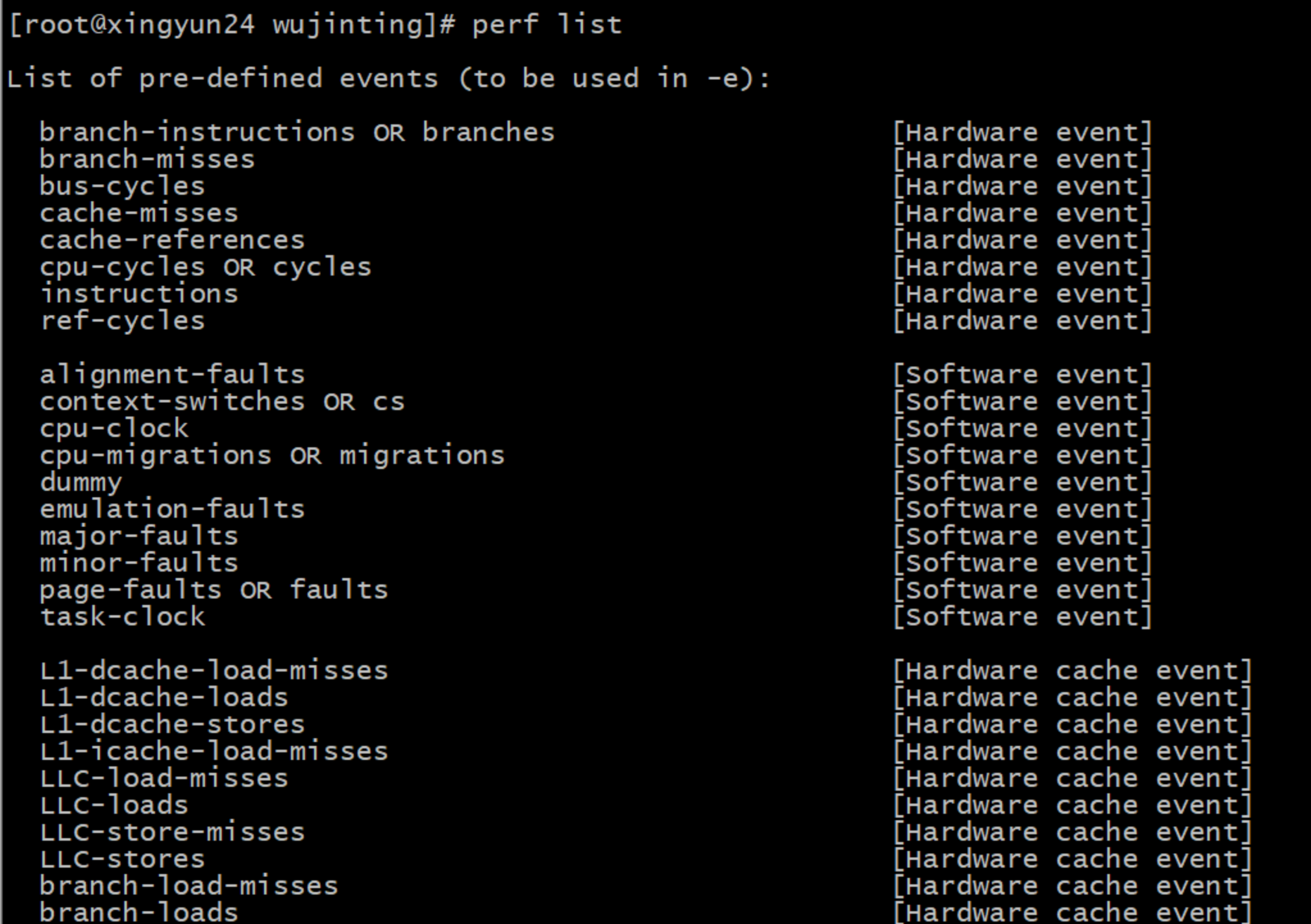

perf list查看当前系统支持的性能事件

sw实际上是内核的计数器，与硬件无关。

hw和cache是CPU架构相关的，依赖于具体硬件。

tracepoint是基于内核的ftrace，主线2.6.3x以上的内核版本才支持。

软件事件：

事件名称	含义
alignment-faults	非内存对齐的访问错误计数，内核会处理这些问题，但是会降低性能。这种情况只会发生在某些架构上(绝不会发生在x86上)。
Context-switches OR cs	上下文切换计数，2.6.34之前统计在用户空间，之后版本统计在内核空间
cpu-clock	CPU clock count
cpu-migrations OR migrations	进程/线程切换cpu的次数
emulation-faults	未实现指令错误的计数（没用过）
major-faults	一般在swap中出现，除了需要内存映射，还需要IO时的计数
minor-faults OR faults	物理内存未映射给进程时，产生的错误计数（无IO）
task-clock	正在运行任务的clock count

硬件事件：

事件名称	含义
branch-instructions OR branches	已执行的分支指令
branch-misses	预测分支指令
bus-cycles	总线的周期
cache-misses	缓存miss，通常也是指最有一级缓存，和缓存访问一起计算缓存miss率
cache-references	缓存访问，通常指最后一级缓存，取决于CPU的设计
cpu-cycles OR cycles	CPU总周期，受频率调整影响
instructions	已执行的指令数，会受硬中断次数影响
ref-cycles	CPU总周期，不受频率调整影响

事件太多，不一一列举，有兴趣增加知识宽度的，可以网络搜索或者 man 解决。

2.2 perf top

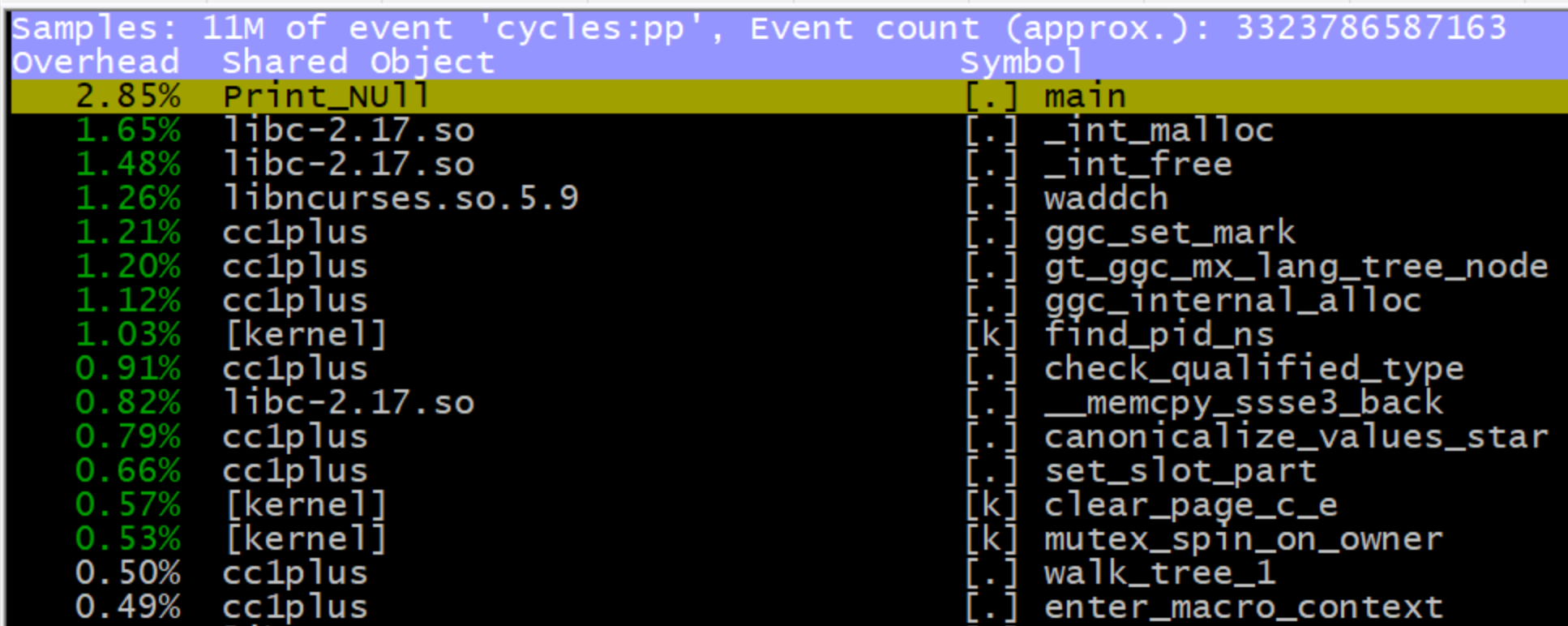

perf top类似top命令，主要用于实时分析各个函数在某个性能事件上的热度，能够快速的定位热点函数，包括应用程序函数、

模块函数与内核函数，甚至能够定位到热点指令。默认的性能事件为cpu cycles。

列名	含义
Overhead	符号引发的性能事件比例
Shared Object	符号所在的DSO(Dynamic Shared Object)，可以是应用程序、内核、动态链接库、模块。
Symbol	符号名，前面的 [ ] 表示DSO类型，[.]表示此符号属于用户态的ELF文件，包括可执行文件与动态链接库，[k]表述此符号属于内核或模块

当然还可以使用

-e：指定事件

-p：指定进程

更多参数，请 perf --help
