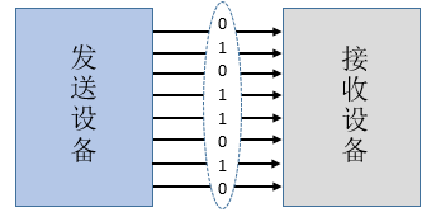

并行通信是指数据的各个位用多条数据线同时进行传输
优点：传输速度快
缺点：占用引脚资源多

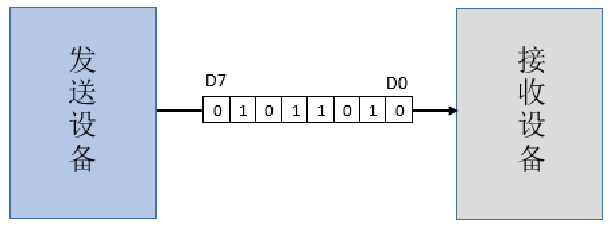

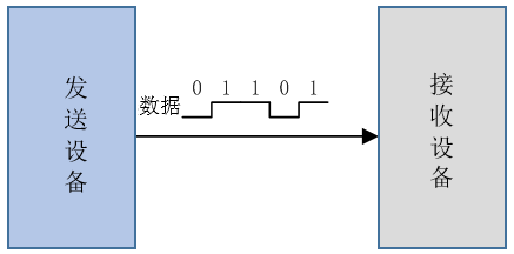

串行通信是将数据分成一位一位的形式在一条传输线上逐个传输
优点：通信线路简单、占用引脚资源少
缺点：传输速度慢

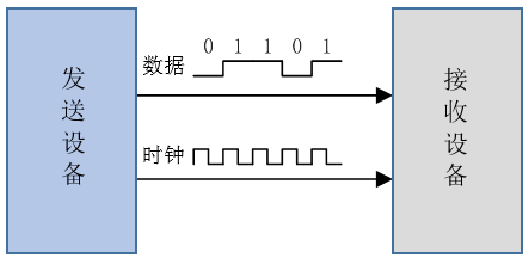

同步通信：带时钟同步信号的数据传输；发送方和接收方在同一时钟的控制下，同步传输数据。
异步通信：不带时钟同步信号的数据传输。发送方与接收方使用各自的时钟控制数据的发送和接收过程。
串行通信的传输方向：
单工 ：数据只能沿一个方向传输
半双工：数据传输可以沿两个方向，但需要分时进行
全双工：数据可以同时进行双向传输

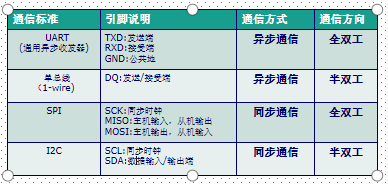

下面是常见的串行通信接口

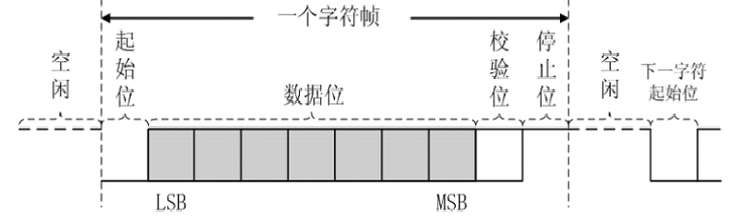

UART （universal asynchronous receiver-transmitter） 是一种采用异步串行通信方式的通用异步收发传输器。它在发送数据时将并行数据转换成串行数据来传输，在接收数据时将接收到的串行数据转换成并行数据。协议层: 通信协议（包括数据格式、传输速率等） 物理层：接口类型、电平标准等。
UART串口通信需要两根信号线来实现，一根用于串口发送，另外一根负责串口接收。
串口通信的速率用波特率表示，它表示每秒传输二进制数据的位数，单位是bps（位/秒） 常用的波特率有9600、19200、38400、57600以及115200等。

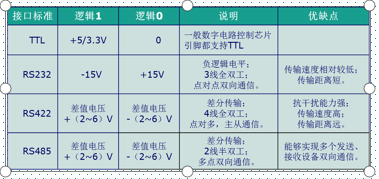

针对异步串行通信的接口标准有RS23、RS422、RS485等

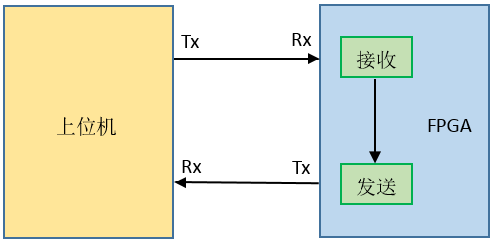

1.通信实验：开发板与上位机通过串口通信，完成数据环回实验
2.程序设计：
首先是分频时钟，用pll去设计ip核，输入时钟是50MHZ，输出一个时钟为1MHz，用于仿真。
具体ip核设计可以去看前面一篇文章：pll锁相环（可以根据系统时钟进行倍频、分频、相位偏移等等，而普通的计数器只能分频）_小泡芙❤的博客-CSDN博客

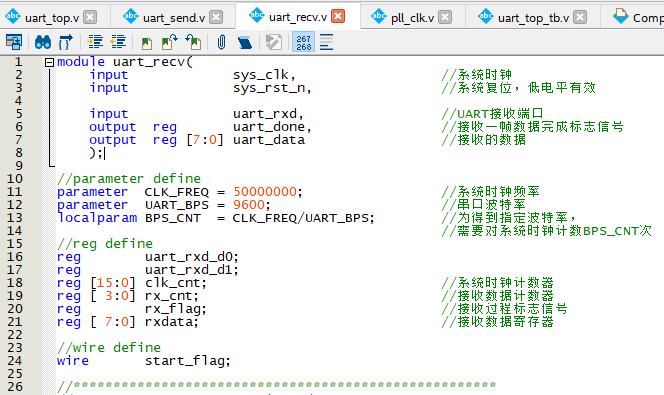

接收模块:
module uart_recv(input sys_clk, //系统时钟input sys_rst_n, //系统复位，低电平有效input uart_rxd, //UART接收端口output reg uart_done, //接收一帧数据完成标志信号output reg [7:0] uart_data //接收的数据);//parameter define
parameter CLK_FREQ = 50000000; //系统时钟频率
parameter UART_BPS = 9600; //串口波特率
localparam BPS_CNT = CLK_FREQ/UART_BPS; //为得到指定波特率，//需要对系统时钟计数BPS_CNT次
//reg define
reg uart_rxd_d0;
reg uart_rxd_d1;
reg [15:0] clk_cnt; //系统时钟计数器
reg [ 3:0] rx_cnt; //接收数据计数器
reg rx_flag; //接收过程标志信号
reg [ 7:0] rxdata; //接收数据寄存器//wire define
wire start_flag;//*****************************************************
//** main code
//*****************************************************
//捕获接收端口下降沿(起始位)，得到一个时钟周期的脉冲信号
assign start_flag = uart_rxd_d1 & (~uart_rxd_d0); //对UART接收端口的数据延迟两个时钟周期
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin uart_rxd_d0 <= 1'b0;uart_rxd_d1 <= 1'b0; endelse beginuart_rxd_d0 <= uart_rxd; uart_rxd_d1 <= uart_rxd_d0;end
end//当脉冲信号start_flag到达时，进入接收过程
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) rx_flag <= 1'b0;else beginif(start_flag) //检测到起始位rx_flag <= 1'b1; //进入接收过程，标志位rx_flag拉高else if((rx_cnt == 4'd9)&&(clk_cnt == BPS_CNT/2))rx_flag <= 1'b0; //计数到停止位中间时，停止接收过程elserx_flag <= rx_flag;end
end//进入接收过程后，启动系统时钟计数器与接收数据计数器
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin clk_cnt <= 16'd0; rx_cnt <= 4'd0;end else if ( rx_flag ) begin //处于接收过程if (clk_cnt < BPS_CNT - 1) beginclk_cnt <= clk_cnt + 1'b1;rx_cnt <= rx_cnt;endelse beginclk_cnt <= 16'd0; //对系统时钟计数达一个波特率周期后清零rx_cnt <= rx_cnt + 1'b1; //此时接收数据计数器加1endendelse begin //接收过程结束，计数器清零clk_cnt <= 16'd0;rx_cnt <= 4'd0;end
end//根据接收数据计数器来寄存uart接收端口数据
always @(posedge sys_clk or negedge sys_rst_n) begin if ( !sys_rst_n) rxdata <= 8'd0; else if(rx_flag) //系统处于接收过程if (clk_cnt == BPS_CNT/2) begin //判断系统时钟计数器计数到数据位中间case ( rx_cnt )4'd1 : rxdata[0] <= uart_rxd_d1; //寄存数据位最低位4'd2 : rxdata[1] <= uart_rxd_d1;4'd3 : rxdata[2] <= uart_rxd_d1;4'd4 : rxdata[3] <= uart_rxd_d1;4'd5 : rxdata[4] <= uart_rxd_d1;4'd6 : rxdata[5] <= uart_rxd_d1;4'd7 : rxdata[6] <= uart_rxd_d1;4'd8 : rxdata[7] <= uart_rxd_d1; //寄存数据位最高位default:; endcaseendelse rxdata <= rxdata;elserxdata <= 8'd0;
end//数据接收完毕后给出标志信号并寄存输出接收到的数据
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) beginuart_data <= 8'd0; uart_done <= 1'b0;endelse if(rx_cnt == 4'd9) begin //接收数据计数器计数到停止位时 uart_data <= rxdata; //寄存输出接收到的数据uart_done <= 1'b1; //并将接收完成标志位拉高endelse beginuart_data <= 8'd0; uart_done <= 1'b0; end

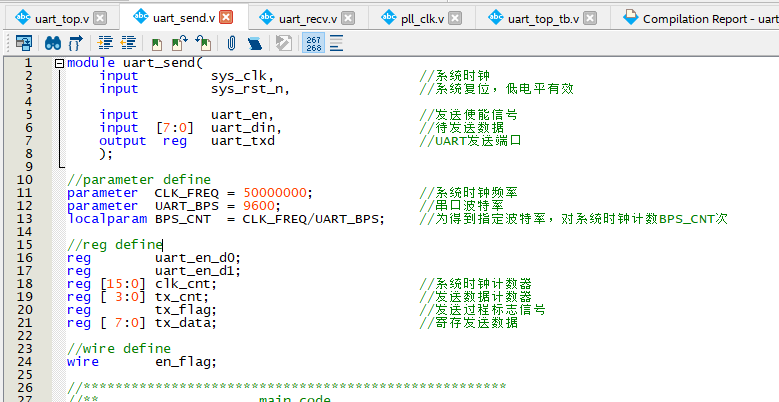

endendmodule 发送模块
module uart_send(input sys_clk, //系统时钟input sys_rst_n, //系统复位，低电平有效input uart_en, //发送使能信号input [7:0] uart_din, //待发送数据output reg uart_txd //UART发送端口);//parameter define
parameter CLK_FREQ = 50000000; //系统时钟频率
parameter UART_BPS = 9600; //串口波特率
localparam BPS_CNT = CLK_FREQ/UART_BPS; //为得到指定波特率，对系统时钟计数BPS_CNT次//reg define
reg uart_en_d0;
reg uart_en_d1;
reg [15:0] clk_cnt; //系统时钟计数器
reg [ 3:0] tx_cnt; //发送数据计数器
reg tx_flag; //发送过程标志信号
reg [ 7:0] tx_data; //寄存发送数据//wire define
wire en_flag;//*****************************************************
//** main code
//*****************************************************
//捕获uart_en上升沿，得到一个时钟周期的脉冲信号
assign en_flag = (~uart_en_d1) & uart_en_d0;//对发送使能信号uart_en延迟两个时钟周期
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) beginuart_en_d0 <= 1'b0; uart_en_d1 <= 1'b0;end else begin uart_en_d0 <= uart_en; uart_en_d1 <= uart_en_d0; end
end//当脉冲信号en_flag到达时,寄存待发送的数据，并进入发送过程
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin tx_flag <= 1'b0;tx_data <= 8'd0;end else if (en_flag) begin //检测到发送使能上升沿 tx_flag <= 1'b1; //进入发送过程，标志位tx_flag拉高tx_data <= uart_din; //寄存待发送的数据endelse if ((tx_cnt == 4'd9)&&(clk_cnt == BPS_CNT/2))begin //计数到停止位中间时，停止发送过程tx_flag <= 1'b0; //发送过程结束，标志位tx_flag拉低tx_data <= 8'd0;endelse begintx_flag <= tx_flag;tx_data <= tx_data;end
end//进入发送过程后，启动系统时钟计数器与发送数据计数器
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin clk_cnt <= 16'd0; tx_cnt <= 4'd0;end else if (tx_flag) begin //处于发送过程if (clk_cnt < BPS_CNT - 1) beginclk_cnt <= clk_cnt + 1'b1;tx_cnt <= tx_cnt;endelse beginclk_cnt <= 16'd0; //对系统时钟计数达一个波特率周期后清零tx_cnt <= tx_cnt + 1'b1; //此时发送数据计数器加1endendelse begin //发送过程结束clk_cnt <= 16'd0;tx_cnt <= 4'd0;end
end//根据发送数据计数器来给uart发送端口赋值
always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) uart_txd <= 1'b1; else if (tx_flag)case(tx_cnt)4'd0: uart_txd <= 1'b0; //起始位 4'd1: uart_txd <= tx_data[0]; //数据位最低位4'd2: uart_txd <= tx_data[1];4'd3: uart_txd <= tx_data[2];4'd4: uart_txd <= tx_data[3];4'd5: uart_txd <= tx_data[4];4'd6: uart_txd <= tx_data[5];4'd7: uart_txd <= tx_data[6];4'd8: uart_txd <= tx_data[7]; //数据位最高位4'd9: uart_txd <= 1'b1; //停止位default: ;endcaseelse uart_txd <= 1'b1; //空闲时发送端口为高电平

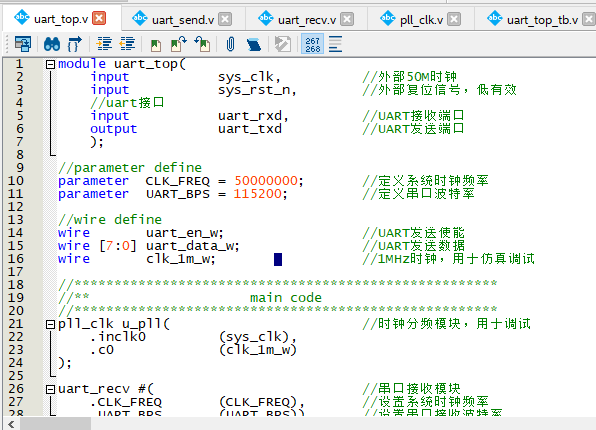

endendmodule 顶层模块
module uart_top(input sys_clk, //外部50M时钟input sys_rst_n, //外部复位信号，低有效//uart接口input uart_rxd, //UART接收端口output uart_txd //UART发送端口);//parameter define
parameter CLK_FREQ = 50000000; //定义系统时钟频率
parameter UART_BPS = 115200; //定义串口波特率//wire define
wire uart_en_w; //UART发送使能
wire [7:0] uart_data_w; //UART发送数据
wire clk_1m_w; //1MHz时钟，用于仿真调试//*****************************************************
//** main code
//*****************************************************
pll_clk u_pll( //时钟分频模块，用于调试.inclk0 (sys_clk),.c0 (clk_1m_w)
);uart_recv #( //串口接收模块.CLK_FREQ (CLK_FREQ), //设置系统时钟频率.UART_BPS (UART_BPS)) //设置串口接收波特率
u_uart_recv( .sys_clk (sys_clk), .sys_rst_n (sys_rst_n),.uart_rxd (uart_rxd),.uart_done (uart_en_w),.uart_data (uart_data_w));uart_send #( //串口发送模块.CLK_FREQ (CLK_FREQ), //设置系统时钟频率.UART_BPS (UART_BPS)) //设置串口发送波特率
u_uart_send( .sys_clk (sys_clk),.sys_rst_n (sys_rst_n),.uart_en (uart_en_w),.uart_din (uart_data_w),.uart_txd (uart_txd));endmodule 仿真模块

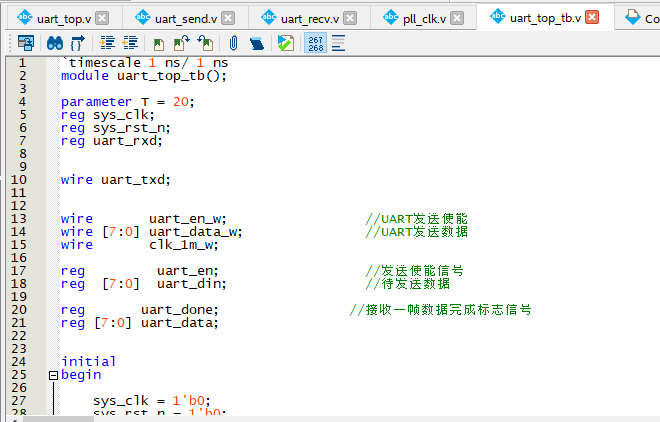

`timescale 1 ns/ 1 ns
module uart_top_tb();parameter T = 20;
reg sys_clk;
reg sys_rst_n;
reg uart_rxd;wire uart_txd;wire uart_en_w; //UART发送使能
wire [7:0] uart_data_w; //UART发送数据
wire clk_1m_w; reg uart_en; //发送使能信号
reg [7:0] uart_din; //待发送数据reg uart_done; //接收一帧数据完成标志信号
reg [7:0] uart_data; initial
begin sys_clk = 1'b0;sys_rst_n = 1'b0;uart_rxd = 1;#200 sys_rst_n = 1'b1;//模拟发送一帧数据#200 uart_rxd = 0; //起始位#110000 uart_rxd = 0; #110000 uart_rxd = 1; #110000 uart_rxd = 1; #110000 uart_rxd = 0; #110000 uart_rxd = 0; #110000 uart_rxd = 1; #110000 uart_rxd = 0; #110000 uart_rxd = 1; //停止位#1500000 $stop;end
always #(T/2) sys_clk = ~sys_clk; pll_clk u_pll( //时钟分频模块，用于调试.inclk0 (sys_clk),.c0 (clk_1m_w)
);u_uart_recv( .sys_clk (sys_clk), .sys_rst_n (sys_rst_n),.uart_rxd (uart_rxd),.uart_done (uart_en_w),.uart_data (uart_data_w));u_uart_send( .sys_clk (sys_clk),.sys_rst_n (sys_rst_n),.uart_en (uart_en_w),.uart_din (uart_data_w),.uart_txd (uart_txd));
endmodulertl图：
