NDP 协议分析与实践

1. 概述

1.1 简介

Neighbor Discovery Protocol 基于 ICMPv6 实现，用于替代 IPv4 中的 ARP 和 ICMP 路由器发现
基于 ICMPv6 实现节点发现(主机和路由)、重复地址检测、地址解析、邻居不可达检测和重定向等功能

1.2 NDP 报文格式

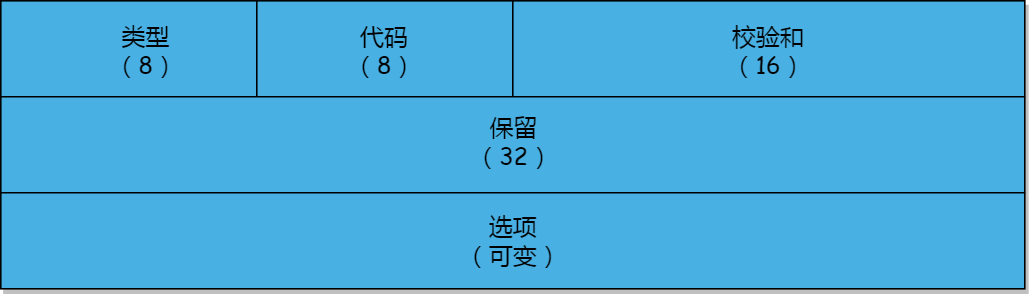

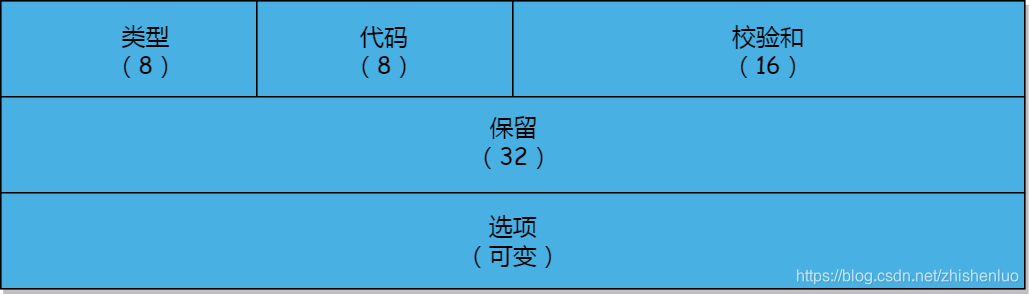

1.2.1 路由器请求 RS (Router Solicitations)

当主机网络接口启用时，主机可以发送 RS 消息要求路由器立即发布 RA 消息，不用等待路由器下次自动发布

在这里插入图片描述

类型 : 消息类型， RS 固定为 133
代码 : 发送者固定为 0，接收者忽略
校验和 : 用于校验 ICMPv6 和部分 IPv6 首部完整性
选项 : 源链路层地址选项，发送者的链路层地址，如果知道的话

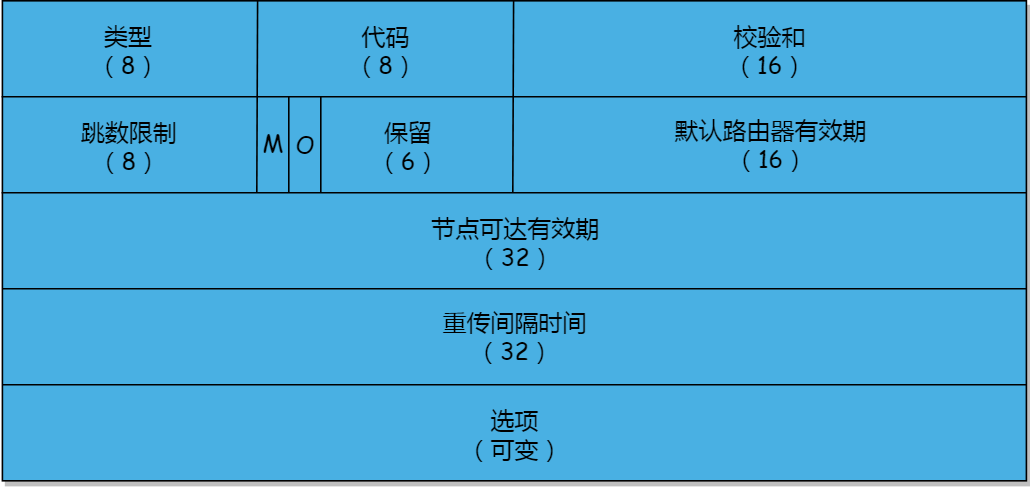

1.2.2 路由器公告 RA (Router Advertisement)

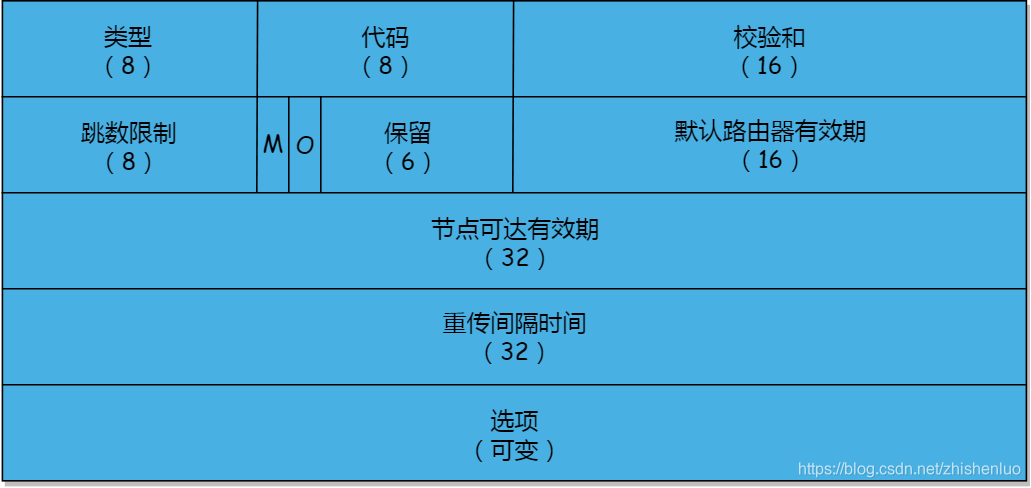

路由器周期性地发布 RA 消息，包含 on-link/off-link 的 prefix、hop-limit 和 link-MTU 等

在这里插入图片描述

类型 : 消息类型， RA 固定为 134
代码 : 发送者固定为 0，接收者忽略
校验和 : 用于校验 ICMPv6 和部分 IPv6 首部完整性
跳数限制 : 主机跳数限制，0 表示路由器没有指定，需主机设置
M (Managed Address Configuration) :
- M=1 : 表示目标机使用 DHCPv6 获取 IPv6 地址
- M=0 : 表示目标机使用 RA 消息获得的 IPv6 前缀构造 IPv6 地址
O (Other Configuration) :
- O=1 : 目标机使用 DHCPv6 获取其他配置信息(不包括 IPv6 地址)，比如 DNS 等
- O=0 : 目标机不使用 DHCPv6 获取其他配置信息(不包括 IPv6 地址)，比如手工配置 DNS 等

默认路由器有效期: 表示该路由器能当默认路由器的时间，0 表示不是默认路由，单位为秒
节点可达有效期 : 表示某个节点被确认可达之后的有效时间，0 表示路由器没有指定，需主机设置，单位毫秒
重传间隔时间 : 重新发送 NS 消息间隔时间，单位毫秒
选项 :
- 源链路层地址 : 发送者的链路层地址，如果知道的话
- MTU : 如果 MTU 可变, router 会发送该选项
- 前缀信息 : 自动配置地址时，指明前缀是否为 on-link 和是否可用来自动配置 IPv6 地址
- 路由信息 : 通知主机添加指定的路由到路由表
- 通告间隔 : Mobile IPv6 extension，通知主机每隔多久 home agent 会定期发送 NA 消息
- Home Agent Info : Mobile IPv6 extension，每个 Home agent 用来公告自己的优先顺序及有效期

1.2.3 邻居请求 NS (Neighbor Solicitations)

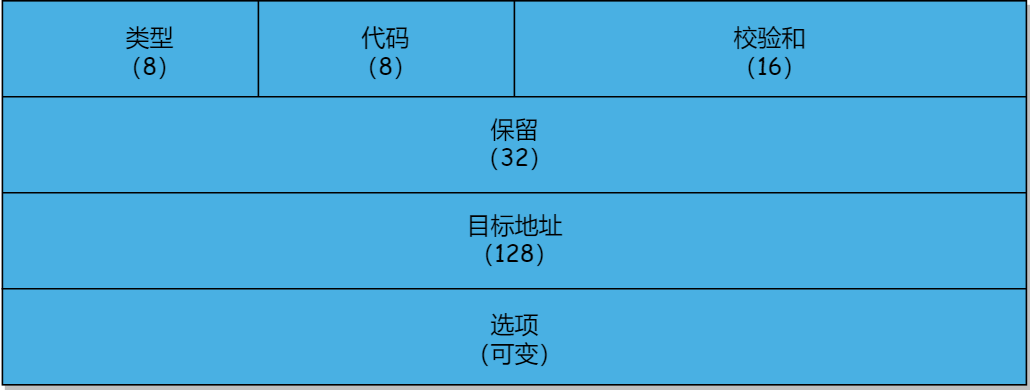

用于邻居节点 link 层地址解析、是否可达和重复地址检测

类型 : 消息类型， NS 固定为 135
代码 : 发送者固定为 0，接收者忽略
校验和 : 用于校验 ICMPv6 和部分 IPv6 首部完整性
目标地址 : 请求解析的目标 IP 地址，不能是多播地址
选项 : 源链路层地址选项，即发送者的链路层地址，如果知道的话

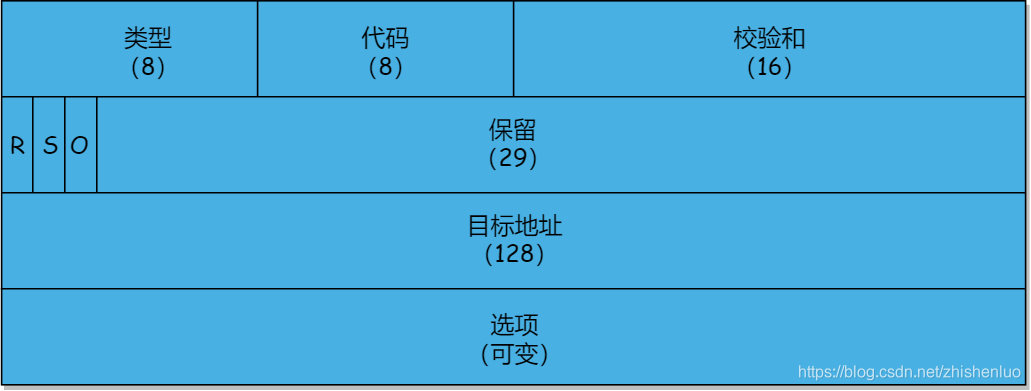

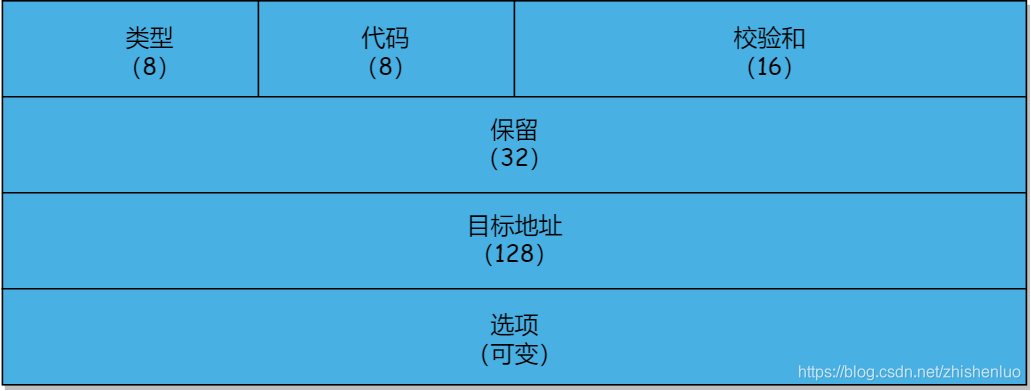

1.2.4 邻居公告 NA (Neighbor Advertisements)

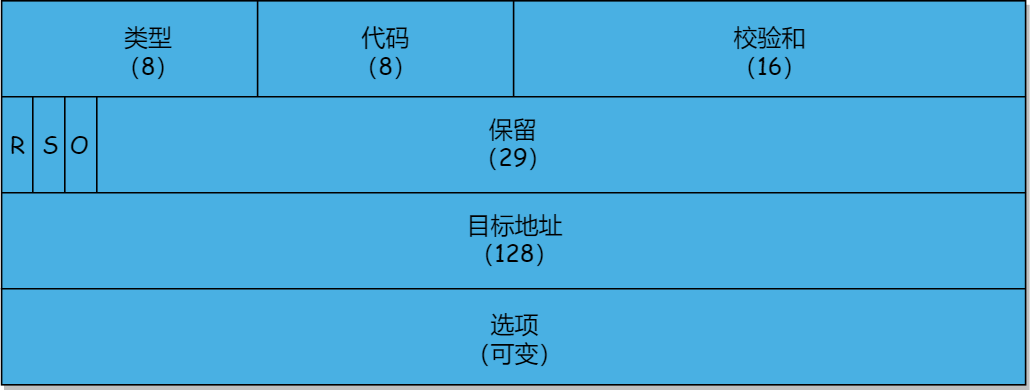

用于响应 NS 消息，当节点 link 层地址变化时，会马上发布 NA 消息通知所有邻居

类型 : 消息类型， NA 固定为 136
代码 : 发送者固定为 0，接收者忽略
校验和 : 用于校验 ICMPv6 和部分 IPv6 首部完整性
R (Router flag) : 发送者是否为 Router; 当 Router 不再扮演 Router 角色时，将该值设置为 0，Hosts 会将该 Router 从默认路由表中删除
S (Solicited flag) : 是否为 NS 响应消息
O (Override flag) : 通知其他节点 link 地址变化
目标地址 : 被公告的 IP 地址，不能是多播地址
选项 : 目标链路层地址选项，即目标地址的链路层地址，如果知道的话

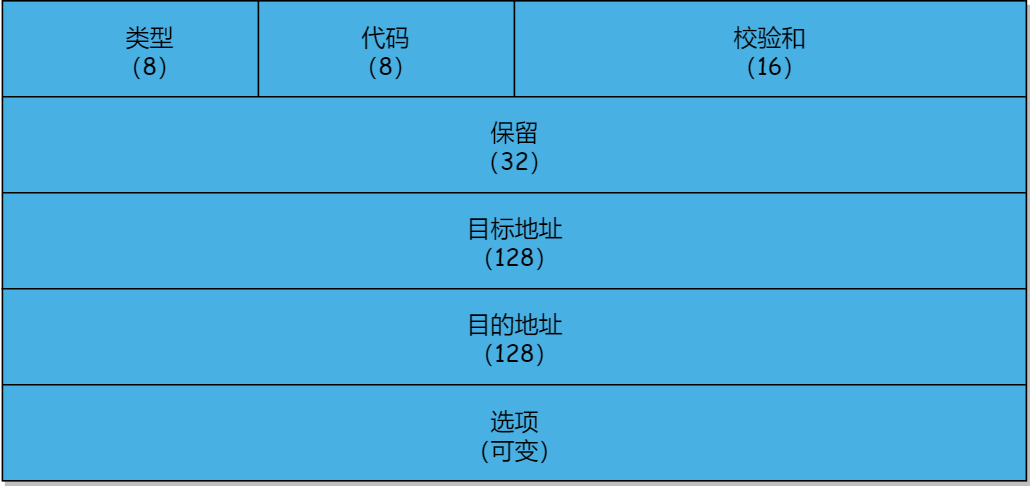

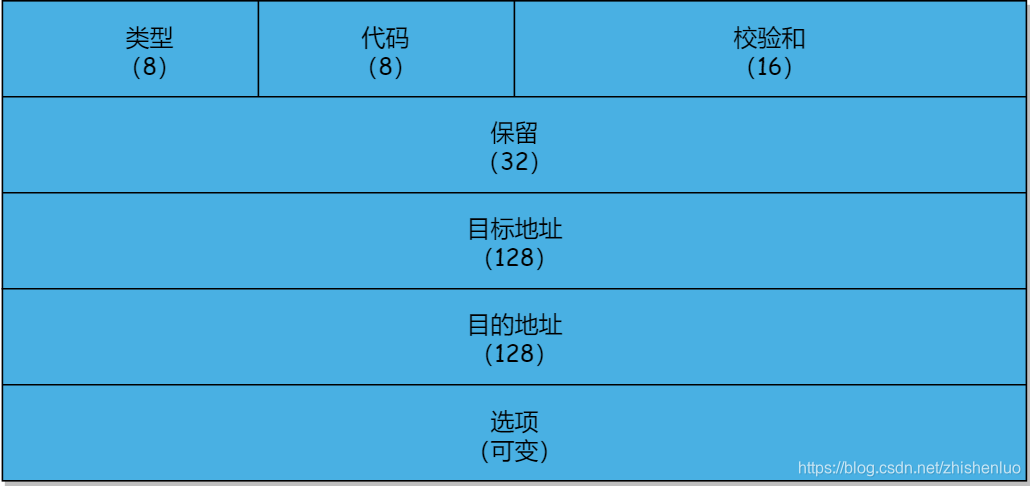

1.2.5 重定向 (Redirect)

当路由器发现更好的报文转发路径(next-hop)时候，会用重定向报文告诉主机

类型 : 消息类型，固定为 137
代码 : 发送者固定为 0，接收者忽略
校验和 : 用于校验 ICMPv6 和部分 IPv6 首部完整性
目标地址 : 重定向后的 Router 地址
目的地址 : 原始封包的目的位址
选项 :
- 目标链路层地址选项 : 目标的链路层地址，如果知道的话
- 重定向头部选项 : 引起 Router 发送 Redirect message 的原始封包內容或部分內容(重定向消息大小不能超过1280 bytes)

1.3 NDP 选项

选项大小必须为 64 位的整数倍，有些选项可能在同一个消息中出现多次

1.3.1 选项格式

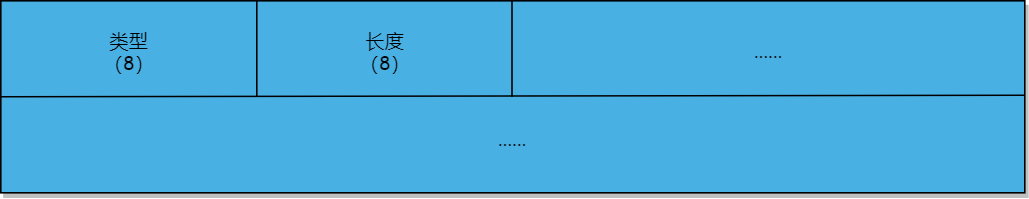

在这里插入图片描述

类型 : 选项类型
- 1 : Source Link-Layer Address
- 2 : Target Link-Layer Address
- 3 : Prefix Information
- 4 : Redirected Header
- 5 : MTU
长度 : 选项长度，以 8 字节为单位（64 位的整数倍）

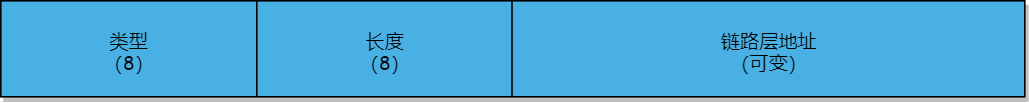

1.3.2 Source/Target Link-Layer Address

Source 表示 RA、RS 和 NS 消息发送者的 link 层地址，Target 表示 NA 消息中待解析的邻居地址或 RD 消息中的重定向地址

在这里插入图片描述

类型 : 选项类型，源链路层地址为 1，目标链路层地址为 2
长度 : 选项长度，如 IEEE 802 地址值为 1
链路层地址 : 源链路层地址(发送者地址，用于 NS、RS 和 RA)或目标链路层地址(目标地址，用于 NA 和 RD)

1.3.3 Prefix Information

只能在 RA 消息中发送，一个 RA 消息中可以有多个该选项，主要用来指定自动配置地址的前缀和相关信息

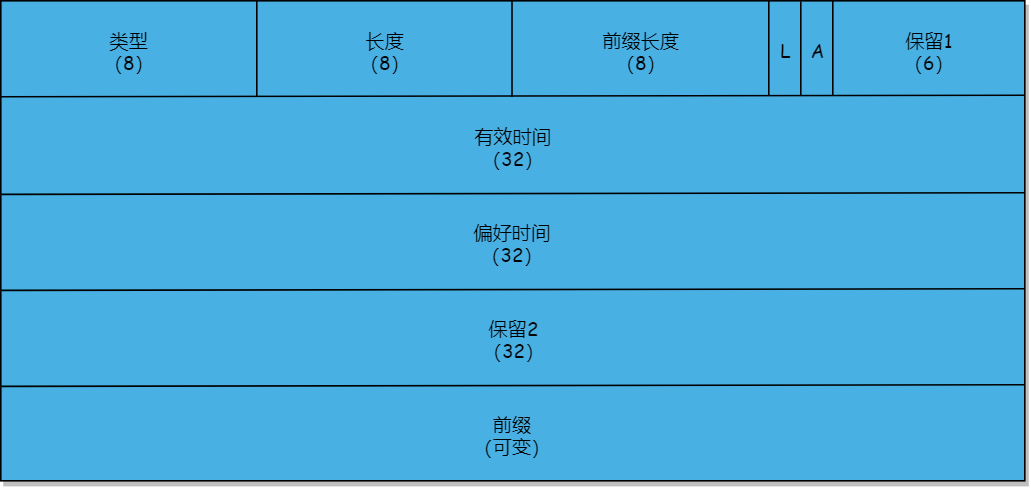

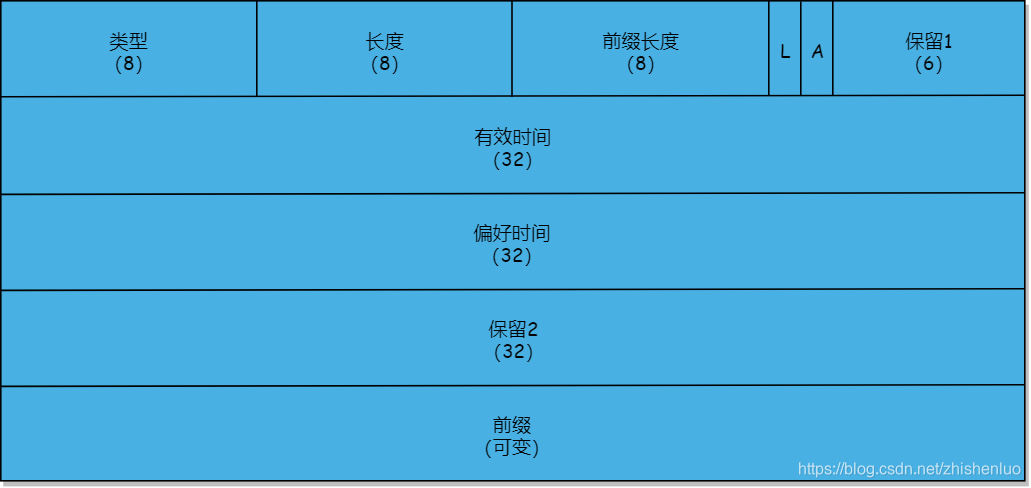

在这里插入图片描述

类型 : 选项类型，固定为 3
长度 : 选项长度，固定为 4
前缀长度 : 取值范围是 0 到 128
L(on-link flag) : 值为 1 时，表示该 prefix 组成的地址是为 on-link，host 必须在在效时间到期后，才能将该 prefix 视为 off-link，但是为 0 并不意味就是 off-link
A(autonomous address-configuration flag) : 主机是否可以使用该 prefix 自动配置 IPv6 地址
有效时间 : 该 prefix 自动配置地址的有效时间和 on-link 地址的有效时间，单位秒，0xFFFFFFFF 表示无限长
偏好时间 : 该 prefix 自动配置的地址处于preferred（偏好）状态的时间（秒数），该值不能大于有效时间，0xFFFFFFFF 表示无限长
前缀 : 前缀内容

1.3.4 Redirected Header

只能在 RD 消息中发送，包含导致 router 发送重定向消息的原始封包的内容或部分内容

类型 : 选项类型，固定为 4
长度 : 选项长度
IP 头 + 数据 : 导致 router 发送重定向消息的原始封包的内容或部分内容，重定向消息长度不能大于1280 字节

1.3.5 MTU

只能在 RA 消息中发送，表示该 link 上的 IPv6 MTU，通常为最小的 link MTU 值

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-L5PZDNzz-1577417885530)(img/NDP_Opt_MTU.png)]

类型 : 选项类型，固定为 5
长度 : 选项长度，固定为 1
MTU : 接收到该消息的主机应该使用的 IPv6 MTU

1.4 相关命令

# 查看所有邻居节点
ip -6 neigh show# 删除指定设备上所有邻居节点
sudo ip neigh flush dev eth0

2. NDP 编程

2.1 地址解析

地址解析在三层完成，不同的二层介质可以采用相同的地址解析协议
可以使用三层的安全机制（例如 IPsec）避免地址解析攻击
使用组播方式发送请求报文，减少二层网络的性能压力
NS/NA 消息的目的 IPv6 地址是个特定的组播地址，跳数限制为 255，保证不会跑远（不能转发或者路由）

2.1.1 ndp.h

#ifndef __ndp_h_
#define __ndp_h_/* 参考 linux /usr/include/netinet/icmp6.h */
#define ND_ROUTER_SOLICIT           133
#define ND_ROUTER_ADVERT            134
#define ND_NEIGHBOR_SOLICIT         135
#define ND_NEIGHBOR_ADVERT          136
#define ND_REDIRECT                 137#define ND_OPT_SOURCE_LINKADDR      1
#define ND_OPT_TARGET_LINKADDR      2
#define ND_OPT_PREFIX_INFORMATION   3
#define ND_OPT_REDIRECTED_HEADER    4
#define ND_OPT_MTU                  5
#define ND_OPT_RTR_ADV_INTERVAL     7
#define ND_OPT_HOME_AGENT_INFO      8struct icmp6_hdr {uint8_t  icmp6_type;   /* type field */uint8_t  icmp6_code;   /* code field */uint16_t icmp6_cksum;  /* checksum field */union {   uint32_t icmp6_un_data32[1]; /* type-specific field */uint16_t icmp6_un_data16[2]; /* type-specific field */uint8_t  icmp6_un_data8[4];  /* type-specific field */} icmp6_dataun;
};  struct nd_router_solicit      /* router solicitation */
{struct icmp6_hdr nd_rs_hdr;/* could be followed by options */
};#define nd_rs_type               nd_rs_hdr.icmp6_type
#define nd_rs_code               nd_rs_hdr.icmp6_code
#define nd_rs_cksum              nd_rs_hdr.icmp6_cksum
#define nd_rs_reserved           nd_rs_hdr.icmp6_data32[0]struct nd_router_advert       /* router advertisement */
{struct   icmp6_hdr nd_ra_hdr;uint32_t nd_ra_reachable;   /* reachable time */uint32_t nd_ra_retransmit;  /* retransmit timer *//* could be followed by options */
};#define nd_ra_type               nd_ra_hdr.icmp6_type
#define nd_ra_code               nd_ra_hdr.icmp6_code
#define nd_ra_cksum              nd_ra_hdr.icmp6_cksum
#define nd_ra_curhoplimit        nd_ra_hdr.icmp6_data8[0]
#define nd_ra_flags_reserved     nd_ra_hdr.icmp6_data8[1]
#define ND_RA_FLAG_MANAGED       0x80
#define ND_RA_FLAG_OTHER         0x40
#define ND_RA_FLAG_HOME_AGENT    0x20
#define nd_ra_router_lifetime    nd_ra_hdr.icmp6_data16[1]struct nd_neighbor_solicit    /* neighbor solicitation */
{struct icmp6_hdr nd_ns_hdr;uint8_t nd_ns_target[16]; /* target address */uint8_t nd_ns_options[0];
};#define nd_ns_type               nd_ns_hdr.icmp6_type
#define nd_ns_code               nd_ns_hdr.icmp6_code
#define nd_ns_cksum              nd_ns_hdr.icmp6_cksum
#define nd_ns_reserved           nd_ns_hdr.icmp6_data32[0]struct nd_neighbor_advert     /* neighbor advertisement */
{struct icmp6_hdr  nd_na_hdr;uint8_t nd_na_target[16]; /* target address */uint8_t nd_na_options[0]; /* could be followed by options */
};#define nd_na_type               nd_na_hdr.icmp6_type
#define nd_na_code               nd_na_hdr.icmp6_code
#define nd_na_cksum              nd_na_hdr.icmp6_cksum
#define nd_na_flags_reserved     nd_na_hdr.icmp6_data32[0]
#define ND_NA_FLAG_ROUTER        0x00000080
#define ND_NA_FLAG_SOLICITED     0x00000040
#define ND_NA_FLAG_OVERRIDE      0x00000020struct nd_redirect            /* redirect */
{struct icmp6_hdr  nd_rd_hdr;uint8_t nd_rd_target[16]; /* target address */uint8_t nd_rd_dst[16];    /* destination address *//* could be followed by options */
};#define nd_rd_type               nd_rd_hdr.icmp6_type
#define nd_rd_code               nd_rd_hdr.icmp6_code
#define nd_rd_cksum              nd_rd_hdr.icmp6_cksum
#define nd_rd_reserved           nd_rd_hdr.icmp6_data32[0]struct nd_opt_hdr              /* Neighbor discovery option header */
{uint8_t  nd_opt_type;uint8_t  nd_opt_len;       /* in units of 8 octets */uint8_t  nd_opt_data[0];   /* followed by option specific data */
};struct nd_neighbor_solicit* nd_alloc_ns(const char *taddr, const struct nd_opt_hdr *opt, size_t size);void nd_free_ns(struct nd_neighbor_solicit **ns);void nd_print_na(const struct nd_neighbor_advert *na, const struct nd_opt_hdr *tar_opt);struct nd_opt_hdr *nd_alloc_opt_src(const char *smac, int *size);void nd_free_opt(struct nd_opt_hdr **opt);int nd_socket(uint8_t hop_limit);ssize_t nd_send(int sockfd, const void *data, size_t size, const char *daddr, int flags);ssize_t nd_recv(int sockfd, void *buf, size_t size, const char *daddr, int flags); void nd_close(int sockfd);#endif /* __ndp_h_ */

2.1.2 ndp.c

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <errno.h>
#include <arpa/inet.h>
#include <netinet/ether.h>  /* for ether_aton */#include "ndp.h"
#include "common.h"struct nd_neighbor_solicit* nd_alloc_ns(const char *taddr, const struct nd_opt_hdr *opt, size_t size)
{struct sockaddr_in6 addr;struct nd_neighbor_solicit *ns;ns = (struct nd_neighbor_solicit *) calloc(1, sizeof(struct nd_neighbor_solicit) + size);ns->nd_ns_type = ND_NEIGHBOR_SOLICIT;ns->nd_ns_code = 0;if (inet_pton(AF_INET6, taddr, &addr.sin6_addr) == 0) handle_error_en(EINVAL, "taddr");memcpy(ns->nd_ns_target, &addr.sin6_addr, sizeof(addr.sin6_addr));if (NULL != opt && size > 0) memcpy(ns->nd_ns_options, opt, size);return ns;
}void nd_free_ns(struct nd_neighbor_solicit **ns)
{if (NULL != ns && NULL != *ns) {free(*ns);*ns = NULL;}
}void nd_print_na(const struct nd_neighbor_advert *na, const struct nd_opt_hdr *tar_opt)
{char buffer[INET6_ADDRSTRLEN];printf("%02x\n", na->nd_na_type);printf("%02x\n", na->nd_na_code);printf("%04x\n", htons(na->nd_na_cksum));if (inet_ntop(AF_INET6, na->nd_na_target, buffer, INET6_ADDRSTRLEN) == NULL)handle_error("inet_ntop");printf("%s\n", buffer);printf("%s\n", ether_ntoa((struct ether_addr *) tar_opt->nd_opt_data));
}struct nd_opt_hdr *nd_alloc_opt_src(const char *smac, int *size)
{struct ether_addr *addr;struct nd_opt_hdr *opt;int tot_len = sizeof(struct nd_opt_hdr) + sizeof(struct ether_addr);opt = (struct nd_opt_hdr *) calloc(1, tot_len);opt->nd_opt_type = ND_OPT_SOURCE_LINKADDR;opt->nd_opt_len  = 1;addr = ether_aton(smac);memcpy(opt->nd_opt_data, addr->ether_addr_octet, sizeof(addr->ether_addr_octet));*size = tot_len;return opt;
}void nd_free_opt(struct nd_opt_hdr **opt)
{if (NULL != opt && NULL != *opt) {free(*opt);*opt = NULL;}
}int nd_socket(uint8_t hop_limit)
{int sockfd;int hops = hop_limit;if ((sockfd = socket(AF_INET6, SOCK_RAW, IPPROTO_ICMPV6)) == -1) handle_error("socket");if (setsockopt(sockfd, IPPROTO_IPV6, IPV6_MULTICAST_HOPS, &hops, sizeof(hops)) == -1)handle_error("setsockopt : IPV6_HOPLIMIT");return sockfd;
}ssize_t nd_send(int sockfd, const void *data, size_t size, const char *daddr, int flags)
{ssize_t count;struct sockaddr_in6 addr;memset(&addr, 0, sizeof(addr));addr.sin6_family = AF_INET6;inet_pton(addr.sin6_family, daddr, &addr.sin6_addr);if ((count = sendto(sockfd, data, size, flags, (struct sockaddr *)&addr, sizeof(addr))) == -1)handle_error("sendto");return count;
}ssize_t nd_recv(int sockfd, void *buf, size_t size, const char *daddr, int flags)
{ssize_t count;struct sockaddr_in6 addr;socklen_t socklen = sizeof(addr);memset(&addr, 0, sizeof(addr));addr.sin6_family = AF_INET6;inet_pton(addr.sin6_family, daddr, &addr.sin6_addr);if ((count = recvfrom(sockfd, buf, size, flags, (struct sockaddr *)&addr, &socklen)) == -1)handle_error("recvfrom");return count;
}void nd_close(int sockfd)
{if (close(sockfd) == -1)handle_error("close");
}

2.1.3 main.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <stdint.h>
#include <arpa/inet.h>#include "ndp.h"
#include "ipv6.h"#define BUFFER_SIZE 1500static void ndp_addr_resolution(const char *smac, const char *saddr, const char *daddr, const char *taddr)
{int sockfd, opt_len, tot_len;struct nd_opt_hdr *opt;struct nd_neighbor_advert *na;struct nd_neighbor_solicit *ns;char buffer[BUFFER_SIZE];sockfd = nd_socket(255);   // 跳数限制为 255，保证不会跑远（不能转发或者路由）// 构建消息opt = nd_alloc_opt_src(smac, &opt_len);               // 设置自己的链接层地址ns = nd_alloc_ns(taddr, opt, opt_len); tot_len = sizeof(struct nd_neighbor_solicit) + opt_len;ns->nd_ns_cksum = ipv6_cksum(saddr, daddr, IPPROTO_ICMPV6, ns, tot_len);// 发送消息nd_send(sockfd, ns, tot_len, daddr, 0);nd_free_ns(&ns);nd_free_opt(&opt);// 接收消息memset(buffer, 0, sizeof(buffer));nd_recv(sockfd, buffer, sizeof(buffer), taddr, 0);// 解析消息na = (struct nd_neighbor_advert *) buffer;opt = (struct nd_opt_hdr *) (buffer + sizeof(struct nd_neighbor_advert));nd_print_na(na, opt);nd_close(sockfd);
}int main(int argc, char *argv[])
{const char *smac  = "00:0c:0c:0c:0c:0c";        // 发送者链路层地址const char *saddr = "fe80::20c:cff:fe0c:c0c";   // 本机 IPv6 地址const char *daddr = "ff02::1:ff0d:d0d";         // 发给组播地址const char *taddr = "fe80::20d:dff:fe0d:d0d";   // 待解析 IPv6 地址ndp_addr_resolution(smac, saddr, daddr, taddr);return 0;
}

2.1.4 测试

192.168.2.100> gcc -Wall -g -o ndp  ipv6.c ndp.c cksum.c main.c && watch sudo ./ndp
88
00
b087
fe80::20d:dff:fe0d:d0d
0:d:d:d:d:d                # 解析出来的 link 层地址192.168.2.200> sudo tcpdump -nt -XX icmp6
IP6 fe80::20c:cff:fe0c:c0c > ff02::1:ff0d:d0d: ICMP6, neighbor solicitation, who has fe80::20d:dff:fe0d:d0d, length 320x0000:  3333 ff0d 0d0d 000c 0c0c 0c0c 86dd 6005  # 以太网地址第一位为奇数，表示组播地址0x0010:  cbe6 0020 3aff fe80 0000 0000 0000 020c  ....:...........0x0020:  0cff fe0c 0c0c ff02 0000 0000 0000 0000  ................0x0030:  0001 ff0d 0d0d 8700 2314 0000 0000 fe80  ........#.......0x0040:  0000 0000 0000 020d 0dff fe0d 0d0d 0101  ................0x0050:  000c 0c0c 0c0c                           ......
IP6 fe80::20d:dff:fe0d:d0d > fe80::20c:cff:fe0c:c0c: ICMP6, neighbor advertisement, tgt is fe80::20d:dff:fe0d:d0d, length 320x0000:  000c 0c0c 0c0c 000d 0d0d 0d0d 86dd 6000  ..............`.0x0010:  0000 0020 3aff fe80 0000 0000 0000 020d  ....:...........0x0020:  0dff fe0d 0d0d fe80 0000 0000 0000 020c  ................0x0030:  0cff fe0c 0c0c 8800 b087 6000 0000 fe80  ..........`.....0x0040:  0000 0000 0000 020d 0dff fe0d 0d0d 0201  ................0x0050:  000d 0d0d 0d0d                           ......
