串口通信连线：

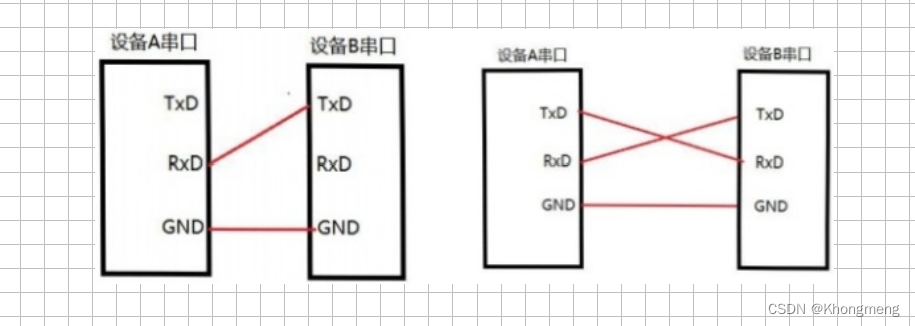

任何通信都要有信息传输载体，或者是有线的或者是无线的。串口通信是通过串口线进行有线通信， 在通信时最少需要两根线(GND和信号线）既可以实现单工通信，GPS模块就是典型的串口单工通信实例。此外大部分的串口通信都是使用3根线(TXD、RXD、GND)来实现全双工通信。



串口通信时序：



串口通信时，收发是一个周期一个周期进行的，每个周期传输n个二进制位。这一个周期就叫做一个通信单元，一个通信单元由：起始位+数据位+奇偶校验位+停止位组成的。

起始位：

它表示发送方要开始发送一个通信单元，起始位的定义是串口通信标准事先指定的，是由通信线上的电平变化来反映的。对于串口通信而言总线没有数据传输空闲时维持高电平，一旦产生一个下降沿变成低电平则表示起始信号。

数据位：

它一个通信单元中发送的有效信息位，是本次通信真正要发送的有效数据，串口通信一次发送多少位有效数据是可以设定的（可选的有6、7、8、9，一般都是选择8位数据位，因为一般通过串口发送的数据都是以字节为单位的ASCII码编码，而ASCI1码中一个字符刚好编码为8位）。

校验位：

它是用来校验数据位，以防止数据位出错的。这里有两种校验方式，即奇校验和偶校验。其中：奇校验保证传输过程中1的个数为奇数，如8位数据传输中1的个数为偶数，则校验位为1； 奇校验保证传输过程中1的个数为偶数，如8位数据传输中1的个数为偶数，则校验位为0；

停止位：

它是发送方用来表示本通信单元结束标志的，停止位的定义是串口通信标准事先指定的，是由通信线上的电平变化来反映的。常见的有1位停止位、1.5位停止位、2位停止位等，一般使用的是1位停止位。

总结：

串口通信是异步通信，所以通信双方必须事先约定好通信参数，这些通信参数包括：波特率、数据位、 校验位、停止位，这些参数中的任何一个设置错误，都会导致通信失败。譬如波特率调错了，发送方发送没问题，接收方也能接收，但是接收到全是乱码。

串口通信特点：

     串口通信单向只有一个数据线实现通信，同时只能传输1个二进制位数据，所以是串行通信； 串口通信的发送方和接收方之间没有统一的时钟信号，所以它是异步通信方式；

    串口通信即可以实现全双工通信，也可以实现单工通信；

基于串口的通讯接口：

                 TTL和RS232，以及RS485总线传输

 TTL：电平信号进行传输，+5v表示1，0v表示0，一般CPU或者芯片引出的串口默认TTL。

RS232：电平信号进行传输，-15v~-3v表示1，+3V~+15V表示0

  TTL和RS232在编程过程中是没有差异的，但是在硬件连接的时候两者不能混接，两者都不适合长距离的传输。

RS485:数据的收发与RS232的一致，但使用差分信号传输，RS485两线制接线是半双工通信，四线制接线是全双工通信

以上三种接口都是异步通信
