前言

继前图灵奖获得者Hennessy和Patterson在ISCA 2018提出“A New Golden Age for Computer Architecture”，编译器界大神Chris Lattner在ASPLOS 2021提出了“The Golden Age of Compiler Design”。另一方面，2020年图灵奖授予了编译器“龙书”作者Jeffrey Ullman和Alfred Aho。编译器技术在新的时代背景下似乎又再次焕发了新的活力，成为了业界的热点。

而作为现在最热门的AI计算场景，与编译器技术的结合自然成为了大家不约而同的技术路线。机器学习跨入深度学习时代后，比较老一代的计算框架基本将神经网络建模为计算图，其中算子为节点，张量为边。然后以拓扑序执行，辅以并行优化等。这种范式下，为了达到好的性能，一般需要对网络中的算子深度优化。但是，今天的神经网络结构日益复杂，算子种类也更加繁多。不同的算子参数、输入配置以及算子间的融合，使得需要优化的算子数量组合爆炸，一一硬刚不切实际，而且很多时候也缺乏专家经验和开发时间。为了挖掘极致的性能，同时使得新算子实现更为方便，基于编译技术的方法成为了主流。像TVM，XLA，Glow，nGraph，MindSpore，Jittor，MegEngine，ONNC，Tiramisu等等用到或是基于编译技术的计算框架层出不穷。

在这个方向上，TVM可以说是先驱者。它是一个端到端的深度学习编译器，在平台兼容性和性能等方面都有很好的表现，社区也非常活跃。但它的代码读起来不算太容易理解（编译器的代码好像都不太好读…）。TVM经过几年的快速演进，今天已是一个比较复杂的系统了，里边的功能很多。了解它的手段之一是透过一个最简单的例子来看看其大致处理流程。因此，本文就以官方教程Working with Operators Using Tensor Expressions中的例程vecadd为例。它可以说是TVM的“Hello world”了。

import tvm
import osn = 1024A = tvm.te.placeholder((n,), name='A')
B = tvm.te.placeholder((n,), name='B')
C = tvm.te.compute(A.shape, lambda i: A[i] + B[i], name="C")s = tvm.te.create_schedule(C.op)
# outer, inner = s[C].split(C.op.axis[0], factor=64)
# s[C].parallel(outer)tgt = tvm.target.Target(target="llvm", host="llvm")fadd = tvm.build(s, [A, B, C], tgt, name="vecadd")dev = tvm.device(tgt.kind.name, 0)
a = tvm.nd.array(np.random.uniform(size=n).astype(A.dtype), dev)
b = tvm.nd.array(np.random.uniform(size=n).astype(B.dtype), dev)
c = tvm.nd.array(np.zeros(n, dtype=C.dtype), dev)
fadd(a, b, c)

它做的事就是两个向量的逐元素相加，简单地不能再简单。这个case中不考虑复杂算子，不考虑Relay，不考虑复杂pass，不考虑复杂的schedule，不考虑auto-tuning机制，不考虑graph runtime等。也正是因为简单，分析它的处理流程可以让我们抓住主干，避免陷入复杂的细节。麻省虽小，五脏俱全。它包含了TVM主要流程中的几个关键要素。为了不致一篇显得冗长，整个过程会分多篇介绍。这一篇主要涉及计算定义与schedule的创建。我们知道，TVM是基于Halide中algorithm与schedule分离的思想。简单而粗俗地说，前者指定算啥，后者指定怎么算。下面两节就是分别对应计算的定义与schedule的构建。

定义计算

现实使用当中，我们多数情况下会通过前端的解析器从已有的机器学习模型中导入。如from_onnx.py中的relay.frontend.from_onnx()函数可以从onnx模型导入。但上面例子是单个算子的例子，其中是直接通过TE（Tensor expression）来定义的。

先来看下例子中的计算定义部分：

A = tvm.te.placeholder((n,), name='A')
B = tvm.te.placeholder((n,), name='B')
C = tvm.te.compute(A.shape, lambda i: A[i] + B[i], name="C")

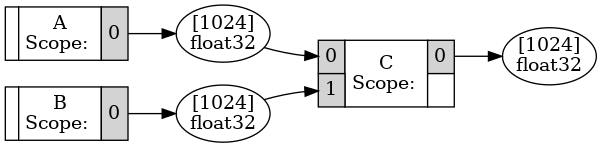

通过TEDD，可将其构建的图可视化如下：
在这里插入图片描述

上面语句中，首先通过placeholder()函数创建tensor对象。它会调用_ffi_api.Placeholder()函数从Python调到C++层构建PlaceholderOpNode对象，然后将它的输出tensor返回。主要流程如下：

te.placeholder() # operation.pyreturn _ffi_api.Placeholder() # placeholder_op.ccreturn placeholder() return PlaceholderOp(...).output(0) # tensor.ccn = make_object<PlaceholderOpNode>();...data_ = std::move(n);

这里的返回类型，或者说上面的A，B类型为tvm.te.tensor.Tensor。C++层对应TensorNode类。TensorNode中关联的Operation对象代表它是通过什么操作计算得到的。对应的，Operation的output()函数可以得到输出tensor。OperationNode的InputTensors()函数（它是个纯虚函数，因此各继承类中会实现，如ComputeOpNode::InputTensors()）得到输入tensor。通过这样的方式在逻辑上形成计算图，表示了它们之间的依赖关系。

接下去的compute()函数（实现在operation.py）主要用于根据给定用TE描述的计算构建一个新的tensor。主要流程如下：

compute(shape, fcompute, ...) # operation.py...dim_var = [tvm.tir.IterVar((0, s), x, 0) for x, s in zip(arg_names, shape[:out_ndim])] # expr.pybody = fcompute(*[v.var for v in dim_var])body = convert(body)op_node = _ffi_api.ComputeOp(name, tag, attrs, dim_var, body)outputs = tuple(op_node.output(i) for i in range(num))return outputs[0] if num == 1 else outputs

其中有几个关键步骤：

为每个axis创建tvm.tir.IterVar，它对应循环变量。如上例中就只有一个axis，范围为[0,1024)。对应的C++层的IterVar类定义在var.h文件中。
语句body = fcompute(*[v.var for v in dim_var])最为关键，它调用传入的lambda函数，返回的body类型为tvm.tir.expr.Add（继承关系：->BinaryOpExpr->PrimExprWithOp->ExprOp & PrimExpr）。lambda函数中的A[i]类型为TensorSlice（继承自ObjectGeneric与ExprOp），它代表Tensor的切片。调用下面的函数前会使用TensorSlice::asobject()函数转成ProducerLoad（expr.py和expr.h）对象，它继承自PrimExpr。这里由于是加操作，因此会调用ExprOp的操作符重载函数__add__()。继而调用add()函数（定义在tir/generic.py）。该函数调用到C++层，相应的函数在tir/op/op.cc中通过下面的宏注册：REGISTER_MAKE_BINARY_OP(_OpAdd, add);。实现为：

PrimExpr add(PrimExpr a, PrimExpr b, Span span) {               BinaryOpMatchTypes(a, b, span);                               PrimExpr ret = arith::TryConstFold<tir::Add>(a, b);           if (ret.defined()) return ret;                                return tir::Add(a, b, span);
}

返回的是tir::Add对象，它对应Python中的Add对象（定义在tir/expr.py）。

调用convert()函数（实现在object_generic.py）对body对象进行转换，将之转化TVM对象。经过转换后body类型为tvm.ir.container.Array。
创建C++层的ComputeOp对象（实现在compute_op.cc）。这个对象中包含ComputeOpNode对象的引用。C++层中ComputeOp（继承自Operaton），对应Python中的对象类型为te.tensor.ComputeOp。Python层中ComputeOp（继承关系：ComputeOp->BaseComputeOp->Operation）。最后返回它的output张量对象，类型为te.tensor.Tensor。

对于上面的例子，这一步后构建的数据结构大体如下：
在这里插入图片描述

相关主要类简图：
在这里插入图片描述

图中也可以看到，Python与C++层中的对象有对应关系。这便于Python与C++间的调用，这也是TVM的特色之一。一般名为XXX的是相应XXXNode的引用（如ComputeOp与ComputeOpNode）。前者继承自ObjectRef，后者继承自Object。主要的内容是在XXXNode中，XXX中的->操作符被重载了，对它的操作及访问会应用到XXXNode上。

Operation代表操作，如PlaceholderOp和ComputeOp。Tensor代表张量，TensorSlice表示Tensor的切片，如例子中A[i]。PrimExpr主要用于low-level的表示，是所有primitive expression的基类。Primitive expression处理POD数据类型。像这里表示计算的Add和包含了张量的ProducerLoad都是PrimExpr。

稍微复杂些的常见例子是矩阵乘matmul：

k = tvm.te.reduce_axis((0, l), name='k')
A = tvm.te.placeholder((n, l), name='A')
B = tvm.te.placeholder((l, m), name='B')
C = tvm.te.compute((n, m), lambda x, y: tvm.te.sum(A[x, k] * B[k, y], axis=k), name='C')

与上例有所区别的是这里操作数都是二维的，且有reduce轴（计算过程中被约减，因此输入中有，输出中没有的轴）。计算中使用了tvm.te.sum()（实现在python/tvm/tir/op.py）函数来reduce中间轴。函数的定义为：

sum = comm_reducer(lambda x, y: x + y, lambda t: const(0, dtype=t), name="sum")  # tir/op.py
tvm.te.sum(A[x, k] * B[k, y], axis=k)tvm.tir.Reduce(...) # expr.pyreturn Reduce(...); # expr.cc

生成的数据结构与上面vecadd例子中是类似的，其中Add换成了Reduce。

构建schedule

我们知道，TVM中继承了Halide中algorithm与schedule分离的思想。上面定义好了算什么，接下来就需要确定怎么算了。而这就是schedule要定义的事。首先，需要创建一个schedule：

s = tvm.te.create_schedule(C.op)

其中C.op类型为te.tensor.ComputeOp，返回的变量s类型为te.schedule.Schedule。基本流程如下：

create_schedule(ops) # in schedule.pyreturn _ffi_api.CreateSchedule(ops)create_schedule(ops) // schedule.hreturn Schedule(ops) // schedule_lang.ccauto n = make_object<ScheduleNode>();data_ = n;n->outputs = ops;auto g = te::CreateReadGraph(n->outputs); # graph.ccArray<Operation> post_order = te::PostDFSOrder(n->outputs, g); // graph.ccfor op in post_order:Stage stage(op);n->stages.push_back(stage);n->stage_map.Set(op, stage);...

这里从Python调用到C++，主要作用是创建Schedule对象。构造函数中几个主要步骤：

创建相应的ScheduleNode对象，将参数中传入的Operation数组设置到成员outputs中。对于上面的例子，Schedule()函数传入的参数中Operation数组的size为1，即ComputeOp。
CreateReadGraph()函数返回ReadGraph对象，它包含了输出依赖的所有操作及对应的张量。它实质是一个Operation到该Operation的输入tensor的数组Array<Tensor>的映射。它的构建过程主要是以输入节点为root，然后通过Operation的InputTensors()函数找出对应的输入tensor。对于上面例子就是：

Name	Operation	Inputs
C	ComputeOp	A, B
A	PlaceholderOp	N/A
B	PlaceholderOp	N/A

调用PostDFSOrder()函数得到后序的Operation数组。对于该例子便是A, B, C。它表示了各个Operation之间的依赖关系。
按照上面得到的后序数组，对每个Operation创建相应的Stage对象。Schedule对象包含一系列Stage。每个Stage对象对应一个Operation。如上面的例子，就有三个Stage。每个Stage保存了一个循环嵌套（Loop nest）结构的信息，及每个循环的类型（如parallel, vectorized, unrolled）等。

创建了Schedule及对应的Stage对象后，接下来就可以对其进行一些操作。对于该schedule我们可以应用一些调度原语（Schedule primitive）。详细可见官方文档Schedule Primitives in TVM 。下面是一个很常用的split的简单例子：

outer, inner = s[C].split(C.op.axis[0], factor=64)

上面的语句中，s[C]从schedule中得到对应的Stage对象，其类型为tvm.te.schedule.Stage。split()函数第一个参数和返回值的类型都是tir.expr.IterVar，它对应相应的循环变量（或者说计算轴）。它将操作C的计算中的轴以64为因子进行分割，也就是将一重循环分成二重循环。举例来说，如果原来的循环次数为1024的话，分割后就是外循环16次，内循环64次。其大体流程如下：

Stage::split() // schedule.pyouter, inner = _ffi_api.StageSplitByFactor(...) // schedule_lang.ccIterVar outer, inner;Stage::split(parent, factor, &outer, &inner);SplitHelper(opertor->(), parent, factor, PrimExpr(), p_outer, p_inner);IterVar outer = IterVar(...);IterVar inner = IterVar(...);size_t pos = FindLeafVar(...);self->relations.push_back(Split(parent, outer, inner, factor, nparts))auto n = make_object<SplitNode>();...data_ = std::move(n);all_vars.push_back(outer);all_vars.push_back(inner);leaf_vars.erase(leaf_vars.begin() + pos);leaf_vars.insert(leaf_vars.begin() + pos, inner);leaf_vars.insert(leaf_vars.begin() + pos, outer);return Array<IterVar>({outer, inner});return outer, inner;

前面提到，循环结构表示在StageNode类中。它其中主要的几个相关成员：

relations（类型Array<IterVarRelation>）：如这里创建的SplitNode继承自IterVarRelationNode，它的几个成员（parent, outer, inner, factor, nparts）描述了split的参数及前后计算轴变量。
all_vars（类型为Array<IterVar>）：所有的循环变量。包括split过程中所有新老循环变量。
leaf_vars（类型为Array<IterVar>）：当前生效的循环变量。如在这个例子中只有经过split后的两个循环变量。

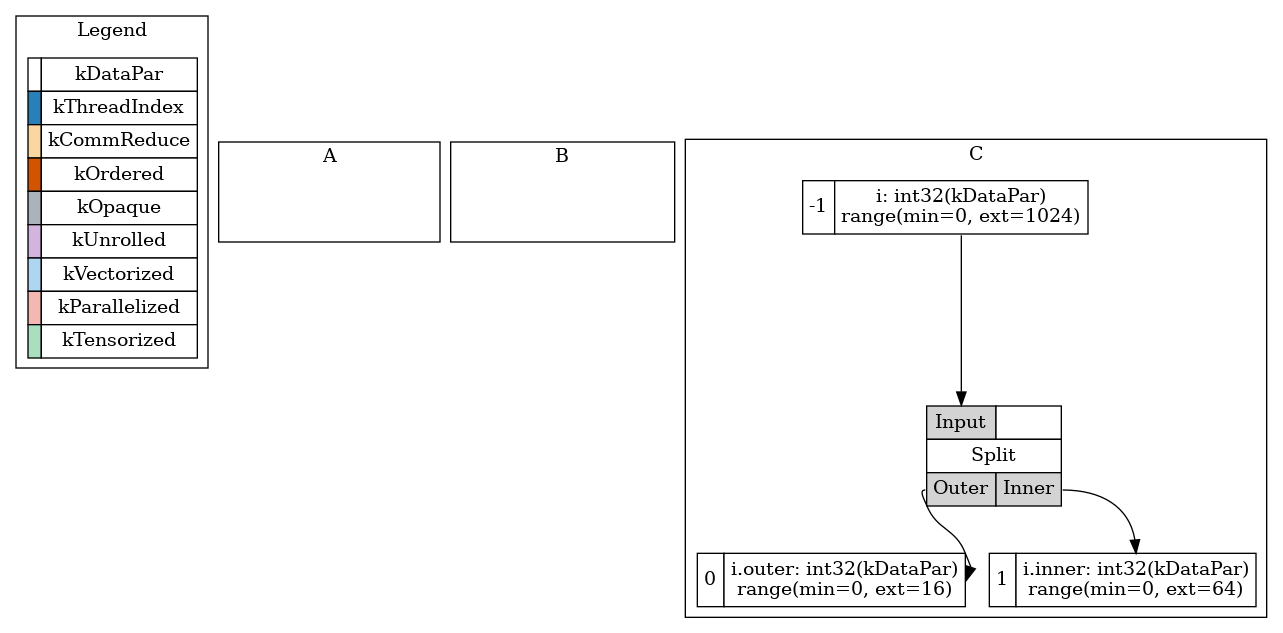

经过split过后，循环变量关系通过TEDD可视化如下：
在这里插入图片描述

这里主要工作在SplitHelper()函数中完成。它的几个主要步骤：

原循环变量（用IterVar表示）按照给定因子经过切分成为两个，分别为外循环和内循环两个。如例子中的话，外循环范围为[0,16)，内循环范围范围为[0,64)。
通过FindLeafVar()函数找到父循环变量（即split前）在leaf_vars数组中的位置，一会split后的新循环变量会插在这个位置。
创建Split对象并存入成员relations中。它对应SplitNode类。它保存了使用了何种调度原语（这里是split），以及应用调度原语前后的循环变量间的关系。
更新all_vars与leaf_vars这两个IterVar数组。前者表示所有的（即split前后）循环变量，后者表示split后循环变量，也可以理解为目前生效的循环变量。添加新产生的循环变量到all_vars和leaf_vars中，同时删除leaf_vars中的原有循环变量。

至此，主要数据结构如下：
在这里插入图片描述
相关主要类简图：

至此，构建的schedule通过TEDD可视化如下：

经过split后，我们可能会想让外循环并行从而提高性能。那就可以用下面的调度原语：

s[C].parallel(outer)

其调用大体流程如下：

Stage::paralle() // schedule.py_ffi_api.StageParallel(self, var)Stage::parallel() // schedule_lang.ccSetAttrIterType(operator->(), var, kParallelized);UpdateIterVarAttr(self, var, ...);ObjectPtr<IterVarAttrNode> n = make_object<IterVarAttrNode>();n->iter_type = kParallelized;self->iter_var_attrs.Set(var, IterVarAttr(n));

与上面类似，也是从Python层调用到C++层完成实质的工作。因为这个只要设个为循环变量设个属性就行，因此比较简单，函数UpdateIterVarAttr()中主要就是创建相应的IterVarAttrNode对象，根据参数设置其属性，最后保存到StageNode的iter_var_attrs成员中。

再举例说，对于常见的矩阵乘计算，通常会应用tile这个调度原语来做tiling：

xo, yo, xi, yi = s[C].tile(C.op.axis[0], C.op.axis[1], 32, 32)

它对于两个计算轴做tiling，对每个轴都分成外循环与内循环，然后返回总共4个新的计算轴。其大体流程如下：

Stage::tile() // schedule.pyx_outer, y_outer, x_inner, y_inner = _ffi_api.StageTile(...) // schedule_lange.ccIterVar x_outer, y_outer, x_inner, y_inner; stage.tile(x_parent, y_parent, x_factor, y_factor, &x_outer, &y_outer, &x_inner, &y_inner);split(x_parent, x_factor, p_x_outer, p_x_inner);split(y_parent, y_factor, p_x_outer, p_y_inner);...reorder(Array<IterVar>({*p_x_outer, *p_y_outer, *p_x_inner, *p_y_inner}));return Array<IterVar>({x_outer, y_outer, x_inner, y_inner);return x_outer, y_outer, x_inner, y_inner;
