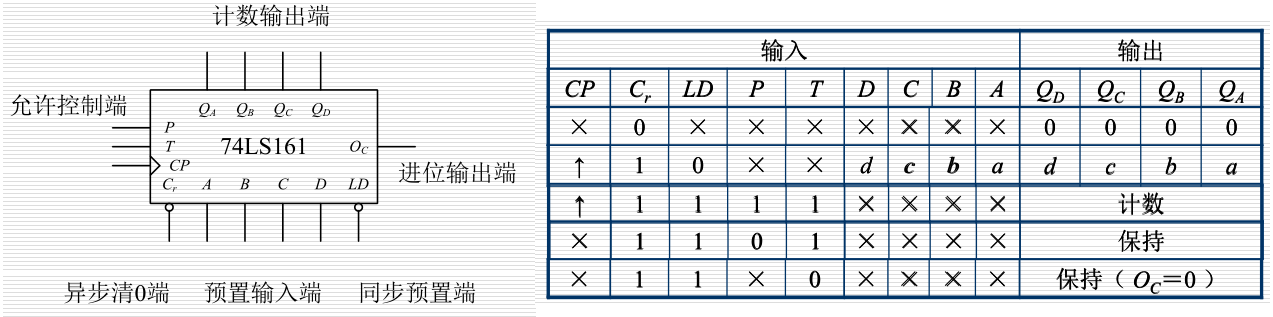

- 74LS161是模16（四位二进制）同步集成计数器，异步清零
- 一张功能表时刻准备查询

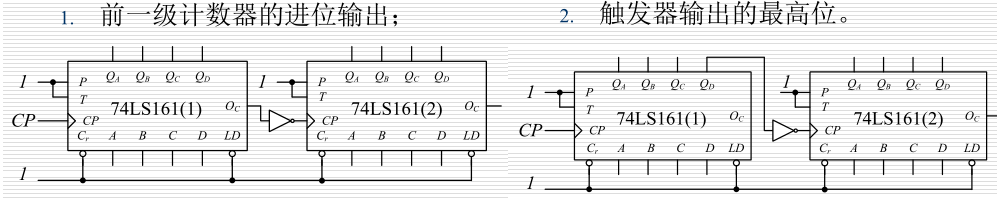

- 异步级联方法：将前一计数器的输出作为后一级计数器的时钟信号
- 两片161所需要的时钟不同称为异步
- 前一级计数器的进位输出
- 触发器输出的高位
- 为何需要加反相器——74161时钟上升沿触发 ，进位输出一个高电平，采用由低变高的边沿输出到时钟不稳定。加了一个反相器相当于下降沿触发，等电平经过一段时间稳定后触发时钟。还有一个原因是用上升沿触发将导致下一级161提前一个时钟周期计数，下降沿触发时等15完全输出后再计数。

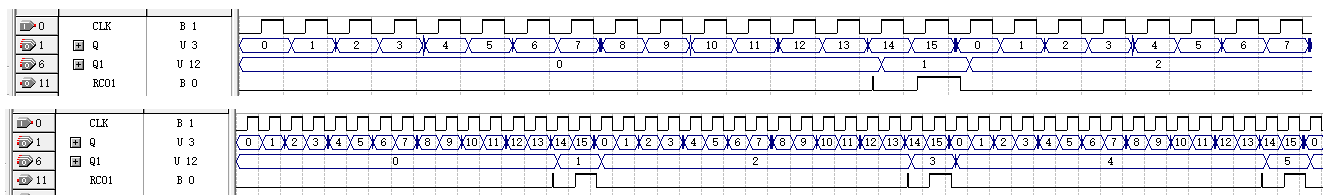

- 通过仿真分析，可以看到假设是美好的。当出现毛刺时，瞬时下降沿同样会造成下一级的161的状态翻转而造成计数错误

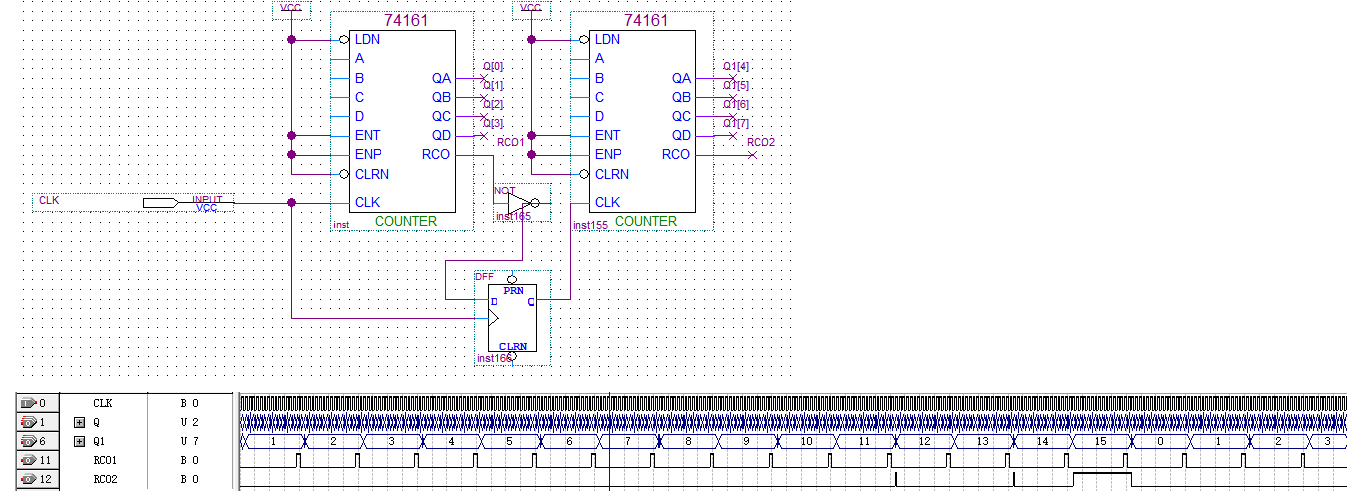

- 解决办法是加一个D触发器过滤掉毛刺，可以看出此时计数规律，第一个计数器计到15时第二个计数器开始输出1。
-
仿真小技巧：第一个计数器输出用一个总线命名，第二个计数器输出用一个总线命名，再把属性设置为无符号十进制，就方便查看计数到几输出
-

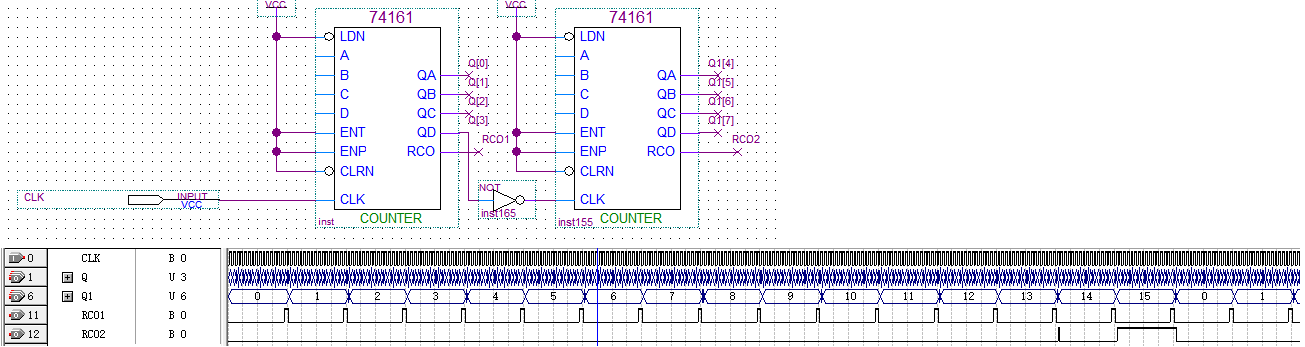

第二种情况是利用最高位QD输出从1111->0000时下降沿，加反相器输入进时钟。这种未加D触发器，波形看起来比第一种干净
-

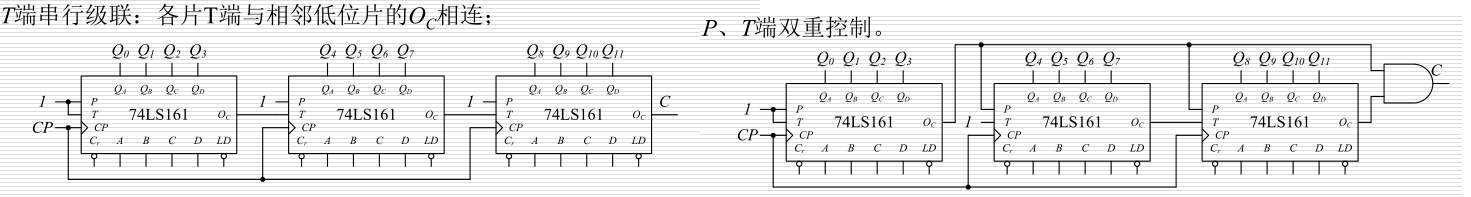

同步级联一般方法：将前一计数器的输出作为后一级计数器的使能信号，
所有计数器使用相同的时钟信号。- T端串行级联：各片T端与相邻低位片的OC相连；
- PT端双重控制

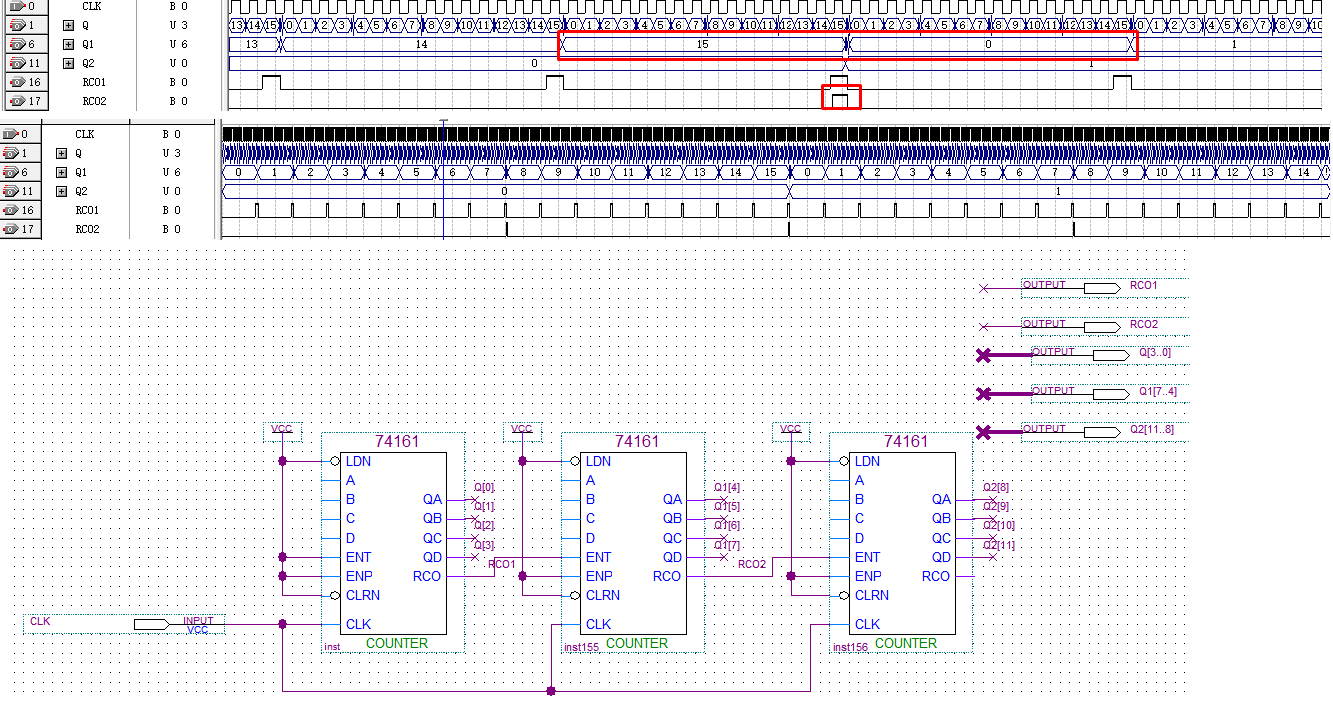

- 只有当OC输出为1时下一级161才可以计数。当第一级OC为0时，第二级161输入T为0，保持当前数值直到上一级OC输出1。当第二级161计到15时，OC2输出一个高电平驱动第三片161工作。
- 第二种方式速度计数较快
