- 对应西电数电慕课从14讲集成计数器到15讲分频器

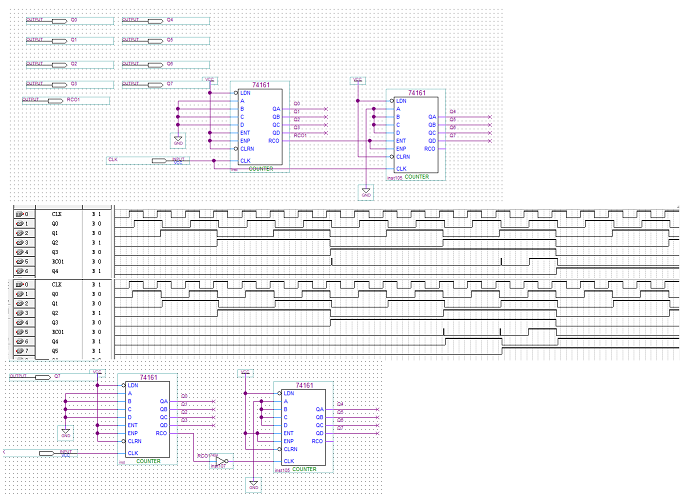

同步级联与异步级联
- 同步级联RCO1和P2T2相连，当Q3Q2Q1Q0=1111时RCO1=1则Q4=1

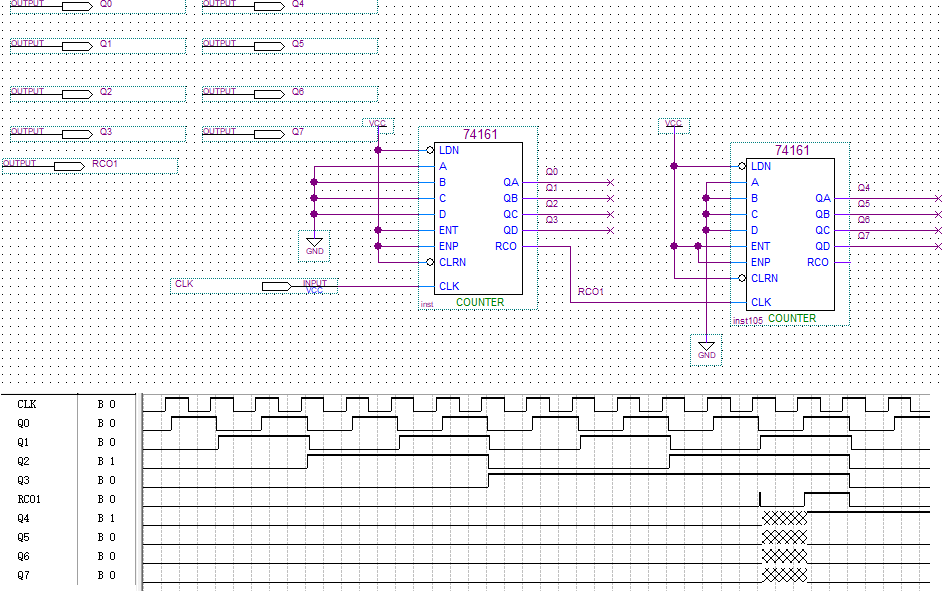

- 异步级联RCO1’=CLK2，毛刺应该造成了影响
- 不接反相器出现如下情况

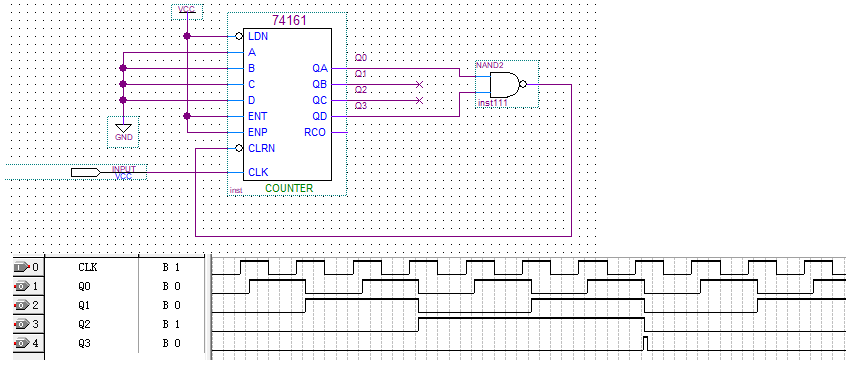

异步清零法
- 模9状态需要一个暂态1001使得清零信号为0，CLR’=QD’QA’，过渡态和零状态在一个周期里
- 具有自启动能力，但是仿真波形出错
同步置数法
-
清零初值不能改变，置数可以置任意数，置数端和初值端均可修改数值
-

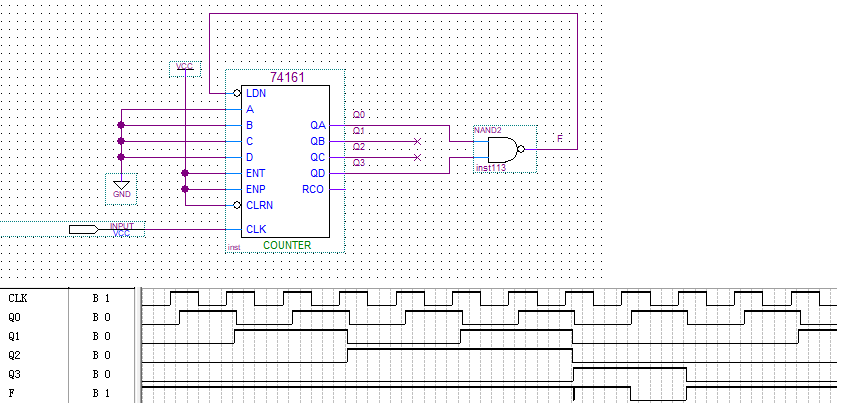

初值为0，终值为9D=1001B，LD’=QD’QA’
-
初值为1，终值为10D+1D-1=(1010B+0001B-1)=1010B=10D，LD’=QD’QA’
-

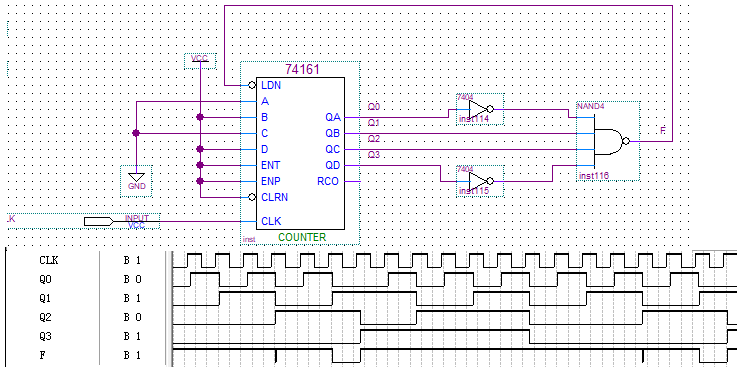

计数初值=1010B>计数终值=0110B的情况
问题：其余端不接有何影响

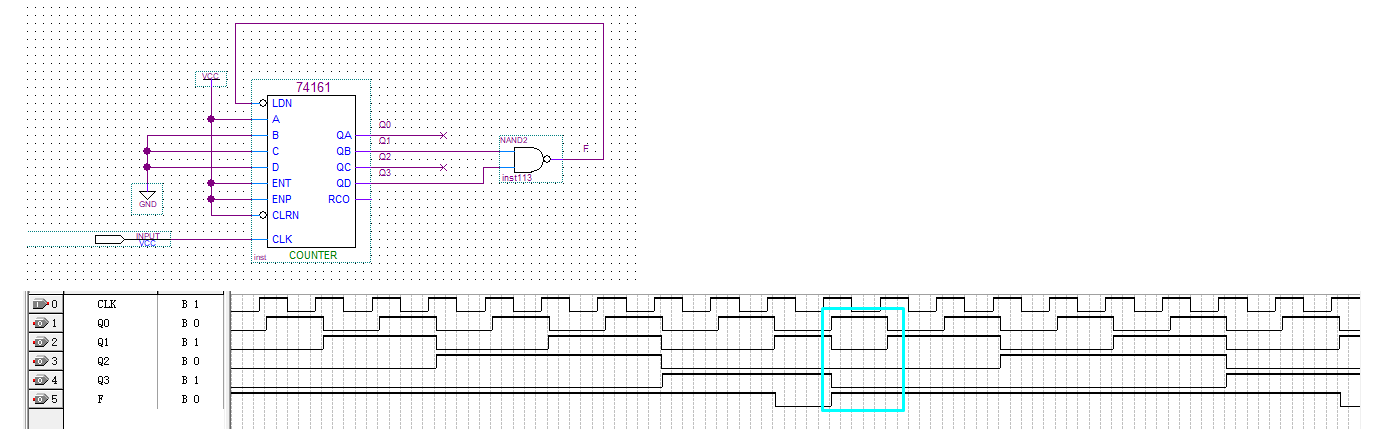

- 取最后一个状态RCO’作为反馈给LD’

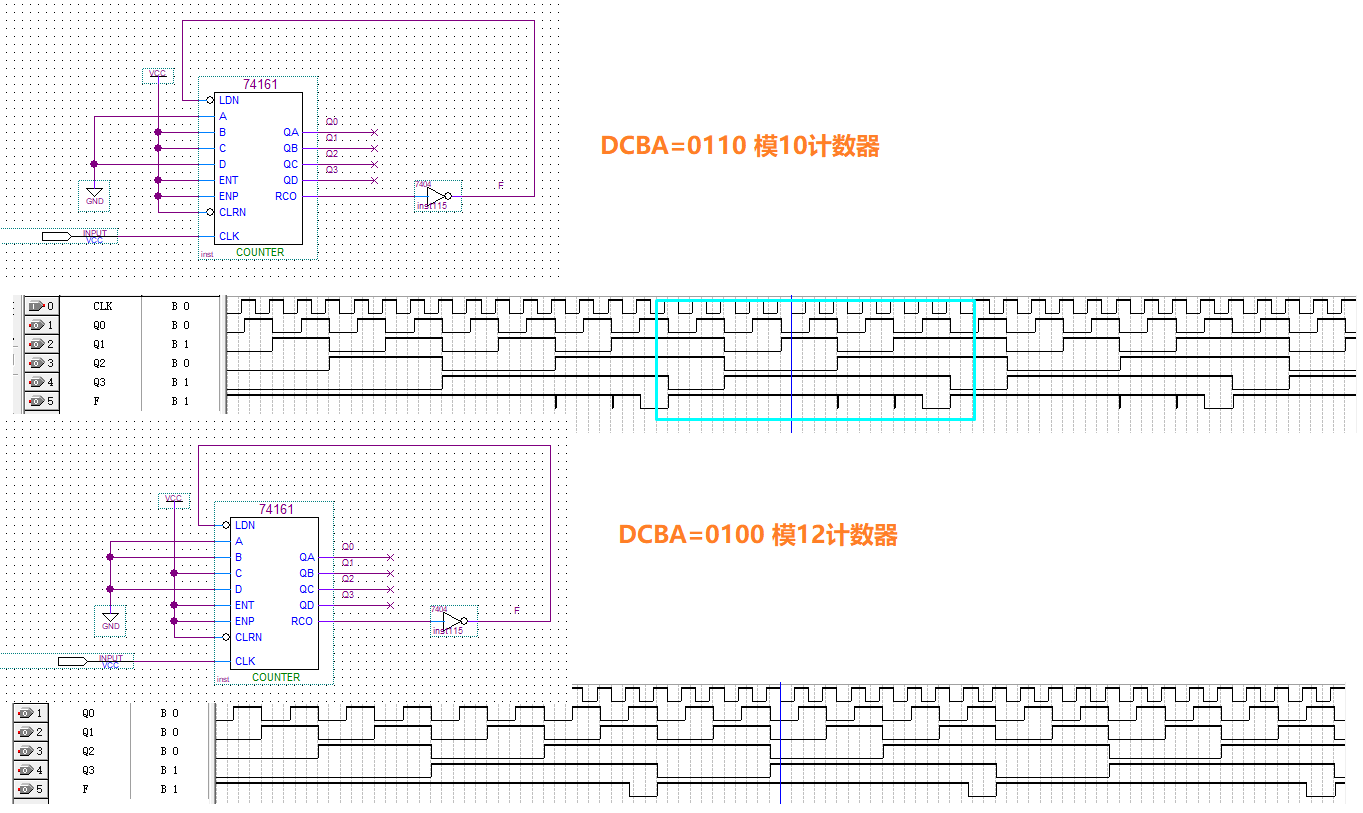

- 实现模值M=2^n-(DCBA)B置的初值
-

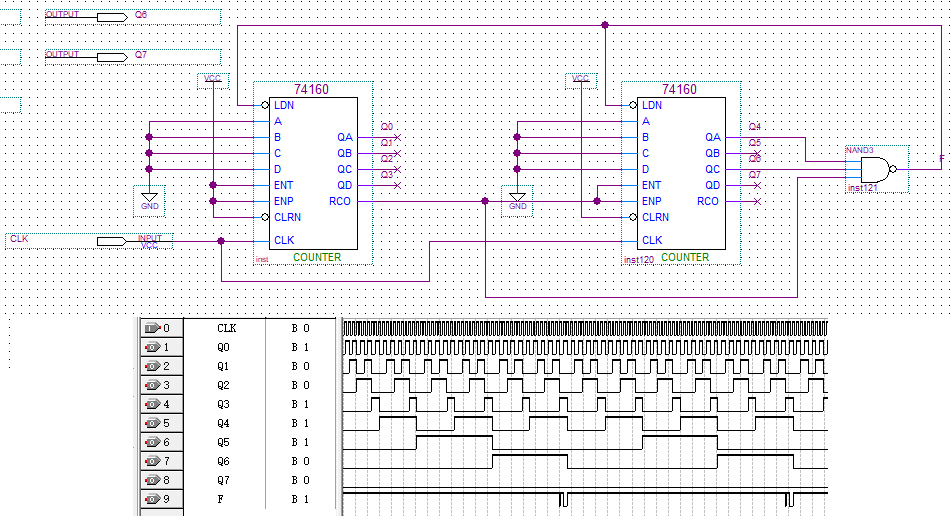

模60计数器（级联）
-

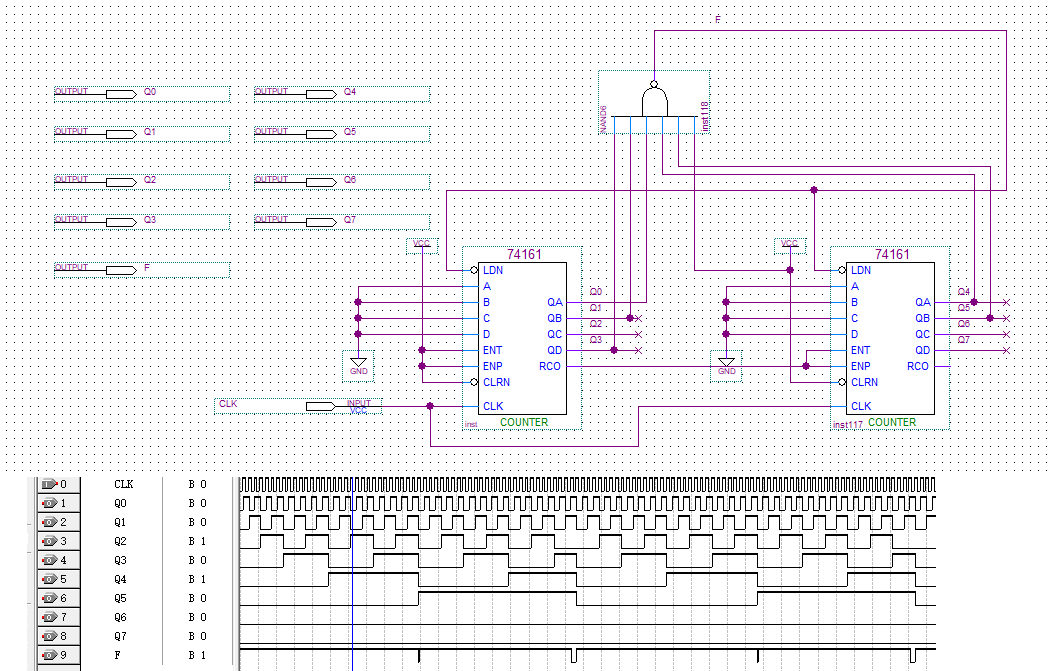

74161同步置数法，初值D=0，M=LD-D+1，LD=59=(0011 1011)B
-

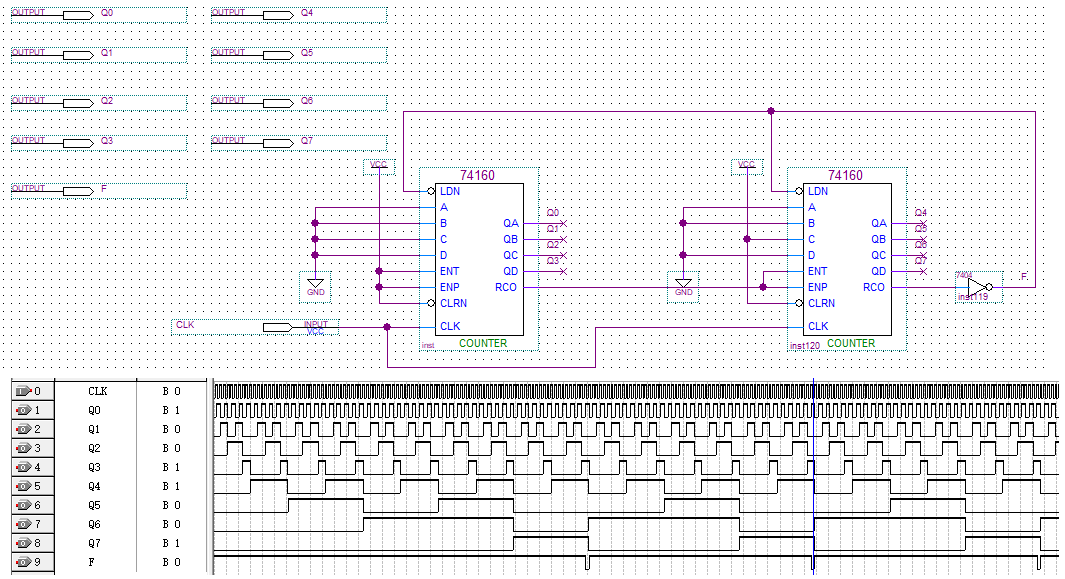

74160同步置数法，初值D=0，M=LD-D+1，LD=59=(0101 1001)8421，1001产生进位可以直接接RCO端
-

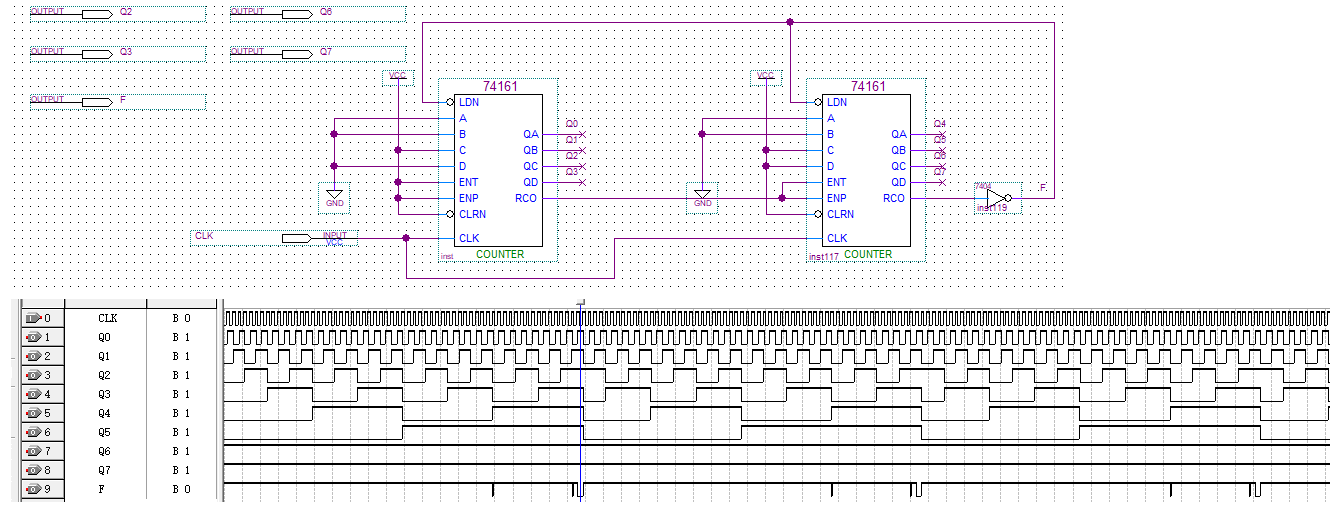

74161可编程法，M=2^n-D，n=8(位)，M=60，D=256-60=196=(1100 0100)B
-
74160可编程法，M=10^n-D，n=2(位)，M=60，D=100-60=40=(0100 0000)B
74161作为分频器
- 模值为M的计数器=M倍分频器
- QA输出2分频，QB输出4分频，QC输出8分频，QD输出16分频，RCO输出16分频
- 分频即f_QA=f_CLK/2
- 任意模值同样可作为分频器
