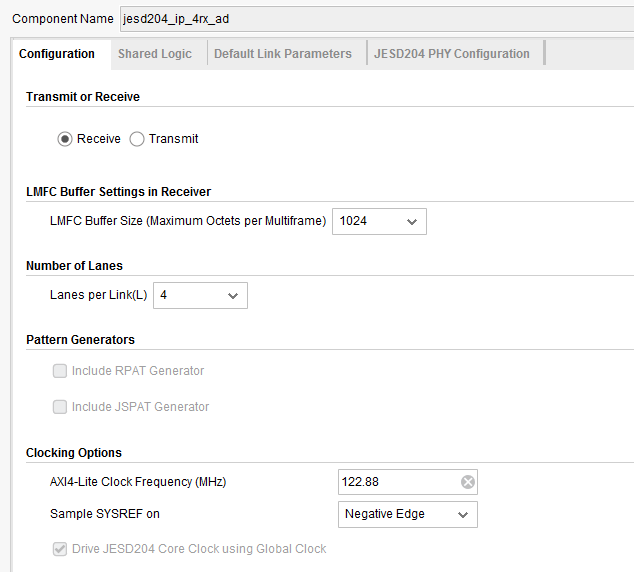

IP核配置

在这里插入图片描述
1、IP核为接收功能
2、LMFC buffer设定为最大
3、4条lane
4、sysref下降沿采样（前面的帖子有说明为什么下降沿）

1、选择第二种，保持更大灵活性（不然更多的功能被包在了IP核中）

在这里插入图片描述

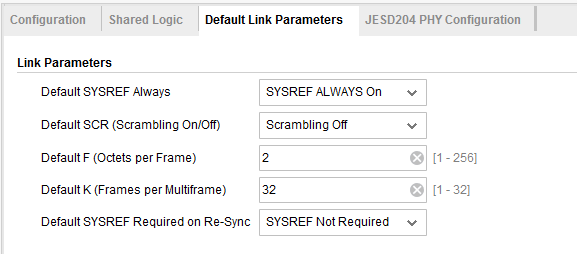

1、SYSREF always 前面博文有介绍
2、不开扰码
3、F K参数与外面transceiver器件设定相匹配
4、SYSREF Required on Re-Sync 前面博文有介绍

在这里插入图片描述

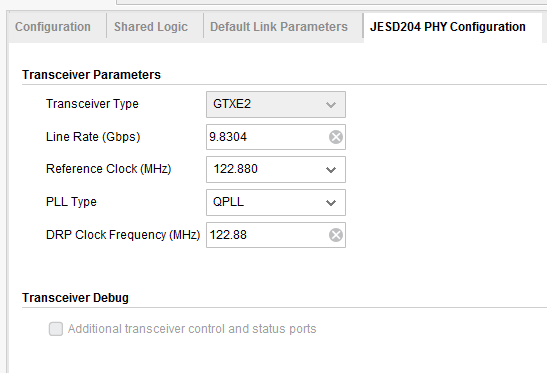

1、线速率 9.8304Gbps
2、参考时钟 122.88
3、DRP时钟 122.88

生成IP核后，右击IP核，点击example design，一个tb工程就自动生成了。

testbench工程

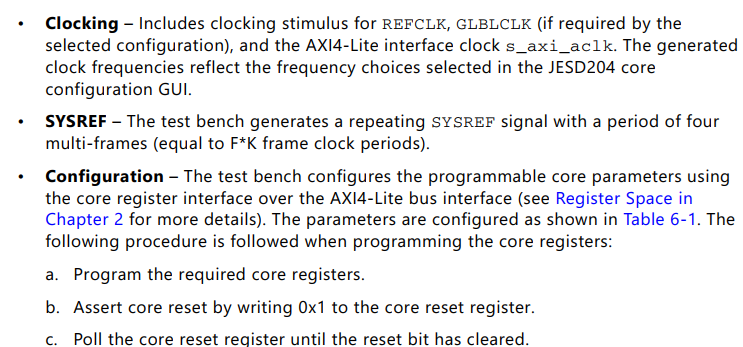

以下是xilinx jesd手册文档描述的接收testbench工程
在这里插入图片描述

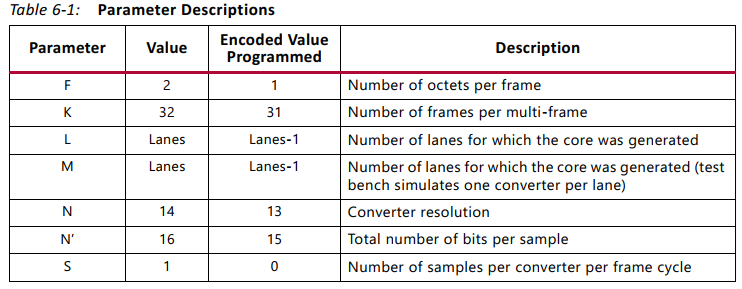

序号	项目	代号	参数	说明
1	ADC转换器个数	M	4	已知前提条件
2	ADC与FPGA连接的SERDES通道数	L	4	已知前提条件
3	ADC每帧包含8位字节数	F	4	根据1,2,5,6计算出来
4	ADC采样位数	N	14	已知前提条件
5	JESD204B字大小（4个半字节）	N`	16	根据4计算出来
6	ADC每帧包含样本数	S	1	已知前提条件
7	ADC每个多帧包含的连续帧数	K	32	可配置
8	ADC侧的Device Clock		491.52MHz	根据10，1,5计算出来
9	FPGA侧的Device Clock（Core CLK）		122.88MHz	根据10计算出来
10	JESD204B SERDES速率		9.8304Gpbs	已知前提条件

这里要注意，因为例程中M = LANE数，相当于1条lane对应1个转化器
而一条lane 数据输入或输出接口是在245.76M下的32bit输出
而转化器是491.52下的14(16)bit输入或输出。
因此相当于一个时钟下两个采样点并行输入输出。

在接收校验模块中 jesd204_ip_4rx_ad_sig_chk.v
在一个clk时钟下接收到了2个数据，即可说明上述说法是正确的

      //Channel 0signal0_sampl0_expected <= sine_lut64_14bit[index0];signal0_sampl1_expected <= sine_lut64_14bit[index0+1];signal0_cntrl0_expected <= index0;  //clipped to two bitssignal0_cntrl1_expected <= index0+1;  //clipped to two bitsindex0 <= index0+2;

(在实际应用中，一般是存在IQ两路数据的，I/Q分别都需要一个转换器，4个转换器相当于2对IQ了)

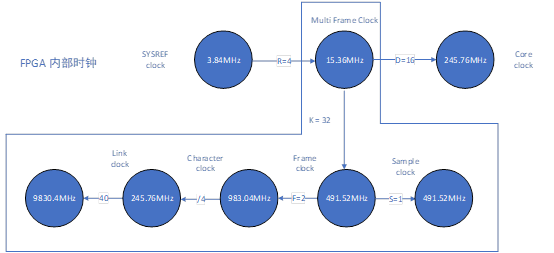

相关计算过程如下:

1、F的值根据 MSN`/(8L) = 4116/(84) = 2

1、serdes速率为9.8304Gbps，并行数据宽度为32位，core clock为 9.8304G * 0.8 / 32 = 245.76MHz
2、8位字符时钟character clock为
245.76MHz*4 = 983.4MHz
3、Frame clock 为491.52MHz （F=2，四个字节一个frame）
4、Multi - Frame clock 为 491.52MHz/32 = 15.36MHz
5、SYSREF周期数必须是Multi - Frame clock的整数倍分频，可以更小，不能更大。
（This generate a periodic SYSREF with period = 4 Multiframes 3.84）

示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

部分代码解读

下面涉及两个任务
Task:rx_stimulus_send_column 将字节经过8B10B编码后，
通过Task:rx_stimulus_send_10b_column发送出去。其中里面还包含一个8B10B编码函数，因为相对来说比较固定，这里不做解读，只要知道经过了这个函数后，8bit就变成了10bit即可。

ILA 4个多帧，一个多帧（F = 2 K = 32）64字节，那么4个多帧256个字节

------------------------------多帧1------------------------------
字节1 ： K28.0 8’h1C （R）
字节2-63：数字:0 – 61 (D)
字节64 ： K28.3 8’h7C (A)

------------------------------多帧2------------------------------
字节1 ： K28.0 8’h1C （R）
字节2 ： K28.4 8’h9C (Q)
字节3 ： pDID 8’h55
字节4 ： {pADJCNT, pBID} 4’h0 4’hA
字节5 （[4:0]）： LANEID(如果有4个lane，那么每个lane这个字节分别为0-3)
（[7:5]）： {1’b0, pADJDIR, pPHADJ} 0 0

字节6 : {pSCR, 2’b0, pL} pSCR = 0 pL = Lane的个数- 1
字节7 : pF – 1 pF即参数F
字节8 : pK – 1 pK即参数K
字节9 : pM = Lane的个数 – 1
字节10 : {pCS, 1’b0, pN} pCS = 2’d2 pN = 5’d13 查询一下，AD位数14bit
字节11 ：{pSUBCV, pNt} 3’b001 5’d15
字节12 ：{pJESDV, pS} 3’b001 5’d0
字节13 ：{pHD, 2’b0, pCF}
字节14 ：{pHD, 2’b0, pCF} 1’b0 5’d1
字节15 ：{ pRES1} 8’h5A
字节16 ：{ pRES2} 8’hA5
字节17 ：prechecksum + LANEID
字节18-63 ：数字:0 – 46
字节64 ： K28.3 8’h7C (A)

------------------------------多帧3------------------------------
字节1 ： K28.0 8’h1C （R）
字节2-63：数字:0 – 61 (D)
字节64 ： K28.3 8’h7C (A)

------------------------------多帧4------------------------------
字节1 ： K28.0 8’h1C （R）
字节2-63：数字:0 – 61 (D)
字节64 ： K28.3 8’h7C (A)

在这里插入图片描述
发射端在检测到sync后，遇到sysref上升沿开始发送ILA。红色箭头所示
接收端收到了4个多帧后（前后带K码）,很快tvalid信号拉高，则可以数据接收准备好，可以取数据了

tb中的axi_write如果IP核中配置正确的话下面代码在实际应用中可以不需要

// 0x008: Support ILAaxi_write(2,32'h00000001);// 0x00C: Scrambling dissabledaxi_write(3,32'h00000000);// 0x010: Sysref onceaxi_write(4,32'h00000001);// 0x014: Tx Only register// 0x018: Test mode = Normal operationaxi_write(6,32'h00000000);// 0x020: Octets per Frame F=2axi_write(8,32'h00000001);// 0x024: Frames per Multiframe K=32axi_write(9,32'h0000001F);// 0x028: Lanes in useaxi_write(10,32'd15);// 0x02C: Device subclass 1axi_write(11,32'h00000001);// 0x030: Rx buffer delayaxi_write(12,32'h00000000);// 0x034: Error reporting via ~syncaxi_write(13,32'h00000000);
