一、介绍下项目历史情况

先说下我们的硬件配置：

时钟芯片：LMK04828
ADC芯片：AD9689
FPGA芯片：XC7K410T-FFG900-2

如上图所示，使用JESD204B的子类1接口模式。原来的需求是单通道14bit，采样率为2.4Gsps。相关参数设置如下：

序号	项目	代号	参数	说明
1	ADC与FPGA连接的SERDES通道数	L	8	用了8条lane
2	ADC转换器个数	M	1	只用了单通道
3	ADC每帧包含8位字节数	F	2	每帧包含16bit
4	ADC每个多帧包含的连续帧数	K	32	每个多帧包含32帧
5	ADC采样位数	N	14	项目要求分辨率为14bit
6	JESD204B字大小（4个半字节）	N`	16	扩展到16bit

二、为什么要用fs×4模式？

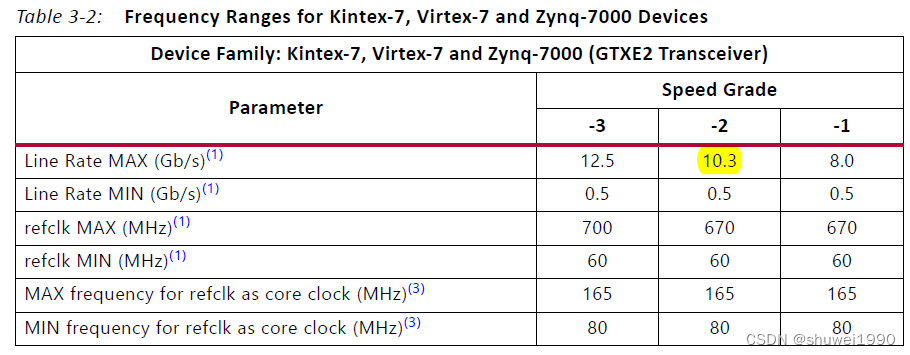

在原来需求的基础上，要将单通道改成双通道。那么线速率就会变为原来的2倍，也就是12Gbps。但是我们这款FPGA芯片最高只支持10.3Gbps，如下图PG066中所述，那从单通道直接改为双通道就不行了。

不过AD9689提供了fs×4模式，芯片手册中有如下描述：fS × 4 mode adds a separate packing mode to a JESD204B transmitter/receiver to set the serial lane rate at four times the sample rate (fS).

如果采样率还是2.4Gsps，那么线速率就是2.4G*4=9.6Gbps<10.3 Gbps，FPGA应该能支持了。不过有一点需要注意：fs×4模式只支持12bit，而原来是14bit，ADC的分辨率降低了。

三、为什么要将采样率改成2.5Gsps？

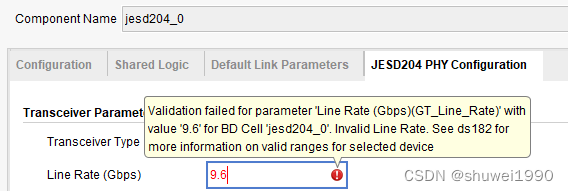

虽然9.6Gbps的线速率确实没有超过最大线速率的要求，但是很不幸，这款FPGA芯片实在是太“傲娇”了，还是不支持，如下图所示：

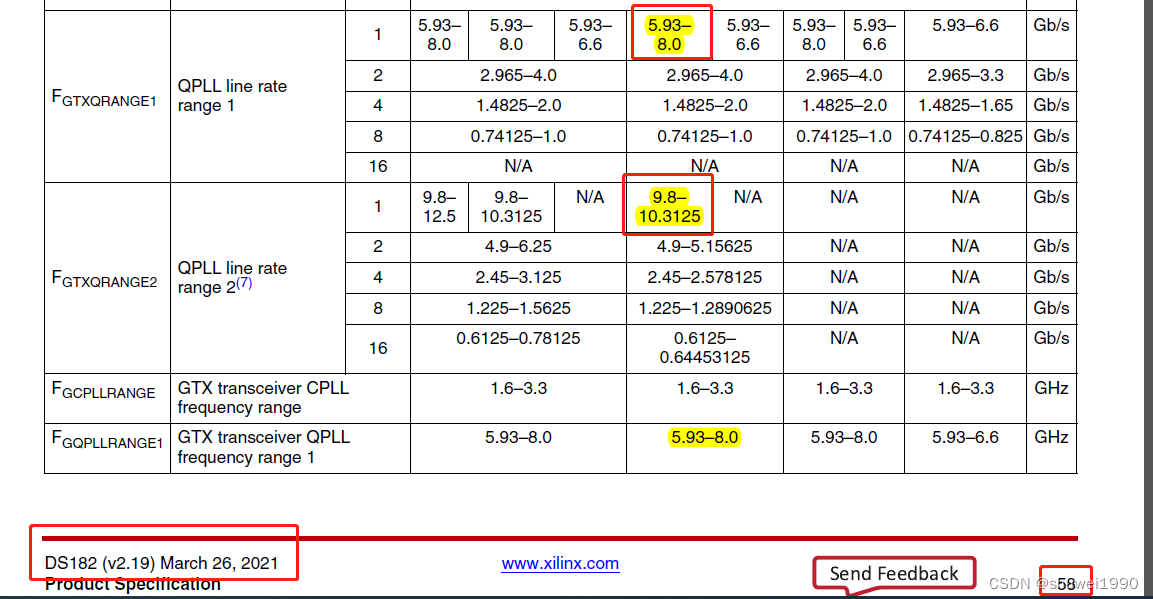

查看DS182，要找很久，才能找到如下描述：

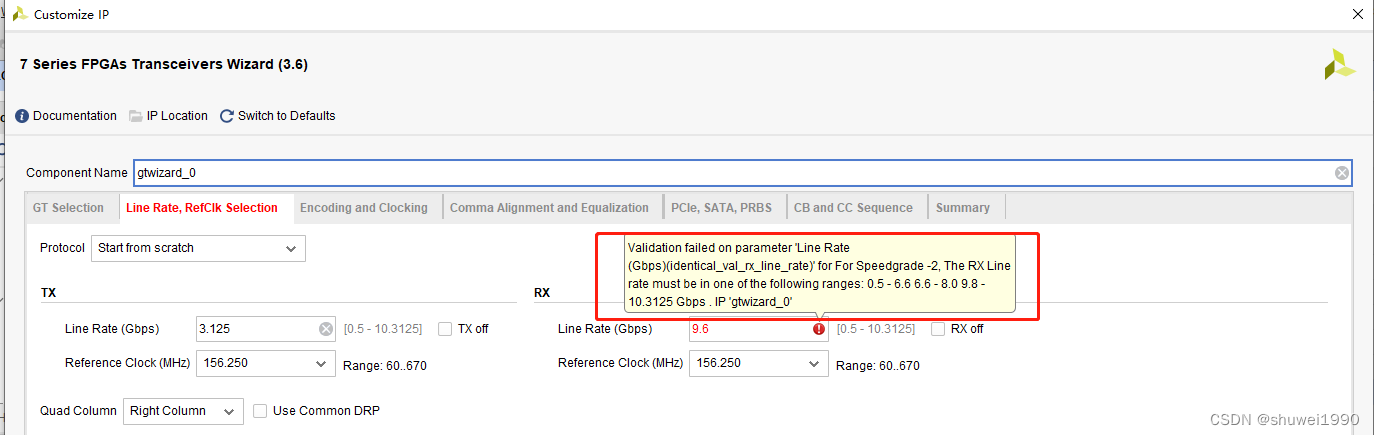

其实，JESD204 IP的底层调用的还是transceiver，所以我们可以直接打开transceiver IP，如下图所示。这里的提示就很清楚了，只支持0.5-8.0和9.8-10.3125之间的线速率。

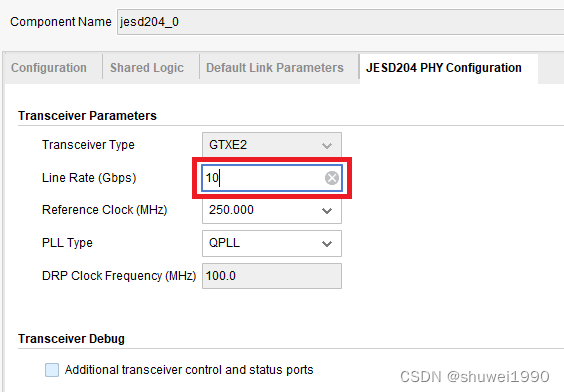

既然9.6Gbps还是不支持，就近的选择就是10Gbps了，那么对应的采样率就是2.5Gsps。

四、时钟芯片参数如何设置？

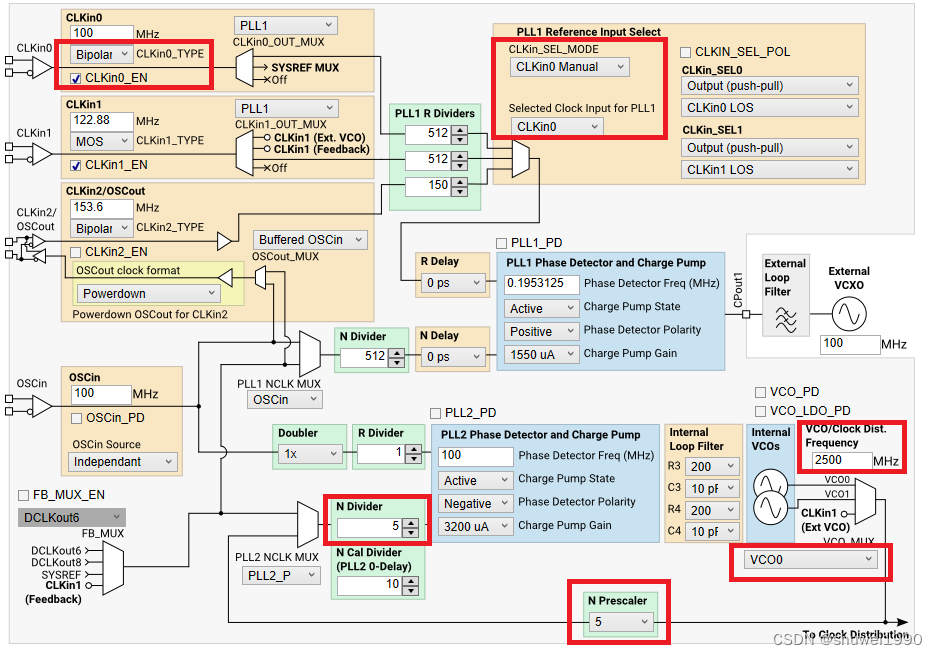

时钟芯片选择clkin0输入，两级PLL结构。VCO0是2500M，DCLKOUT0是250M，SYSREF分频比320频率7.8125MHz。

五、AD芯片参数如何设置？

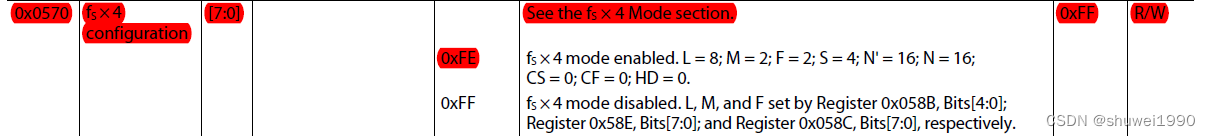

AD9689配置较为简单，主要是要将0x570配置为0xFE，即使能fs×4模式；

LMF这几个参数按要求进行配置，不配置也可以，因为使能fs×4模式之后会自动配置这些参数。

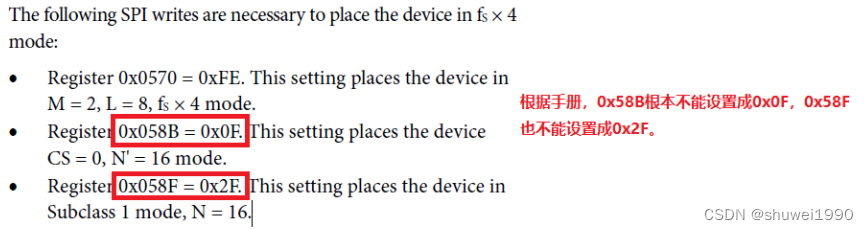

另外，手册上存在一些描述性错误，如下图所示，按以下配置即可0x58B=0x87, 0x58F=0x0F。

六、FPGA工程里JESD204 IP如何设置？

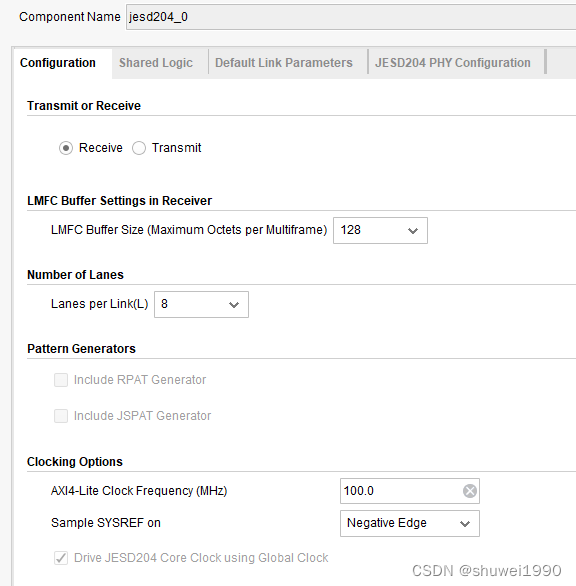

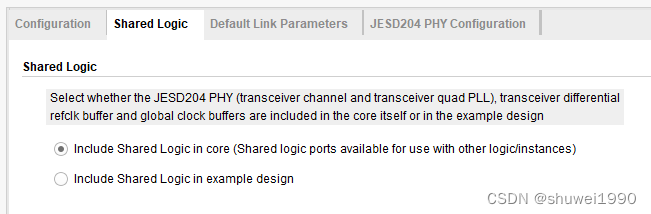

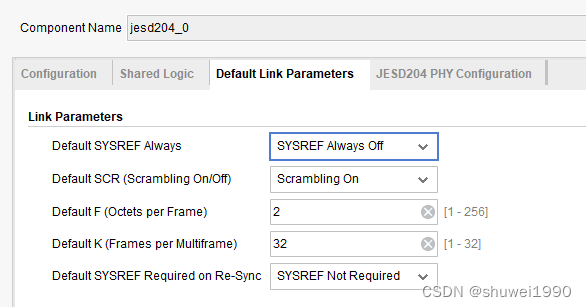

Vivado里JESD204B IP的配置选项比较少，很简单。

七、传输层如何解包？

这部分比较麻烦，记录几个要点：

每64bit发送5个采样点，每个采样点12bit，最后4bit补0；
ADC0使用Lane0-3，ADC1使用Lane4-7；
原来256bit解析出16个采样点，现在需要解析出20个采样点；

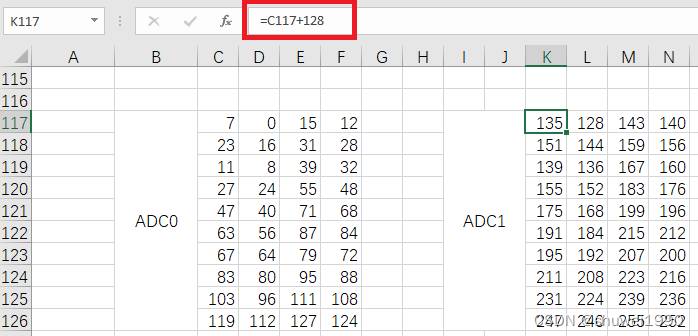

解析格式如下，这里只列出了ADC0的解析数据格式：

adc0_data 0_0	7	6	5	4	3	2	1	0	15	14	13	12
adc0_data 0_1	23	22	21	20	19	18	17	16	31	30	29	28
adc0_data 1_0	11	10	9	8	39	38	37	36	35	34	33	32
adc0_data 1_1	27	26	25	24	55	54	53	52	51	50	49	48
adc0_data 2_0	47	46	45	44	43	42	41	40	71	70	69	68
adc0_data 2_1	63	62	61	60	59	58	57	56	87	86	85	84
adc0_data 3_0	67	66	65	64	79	78	77	76	75	74	73	72
adc0_data 3_1	83	82	81	80	95	94	93	92	91	90	89	88
adc0_data 4_0	103	102	101	100	99	98	97	96	111	110	109	108
adc0_data 4_1	119	118	117	116	115	114	113	112	127	126	125	124
