JESD204B学习之关键点问答
-
1.概述
本文是用于记录JESD204B学习中的关键点，以问答的形式陈诉便于理清思路。
-
2.参考文档
1.《pg066-jesd204》
2.《ug476_7Series_GTX_GTH_Transceivers》
3.《AD9680》
4.《AD9144》
-
3.JESD204B关键问题
-
3.1 JESD204有多少个子类，怎么设置？
JESD204有3个子类：
- Subclass 0：主要用于JESD204A；
- Subclass 1：用于JESD204B，有确定性延时，带sysref与sync；
- Subclass 2：用于JESD204B，有确定性延时，值需要sync信号即可。

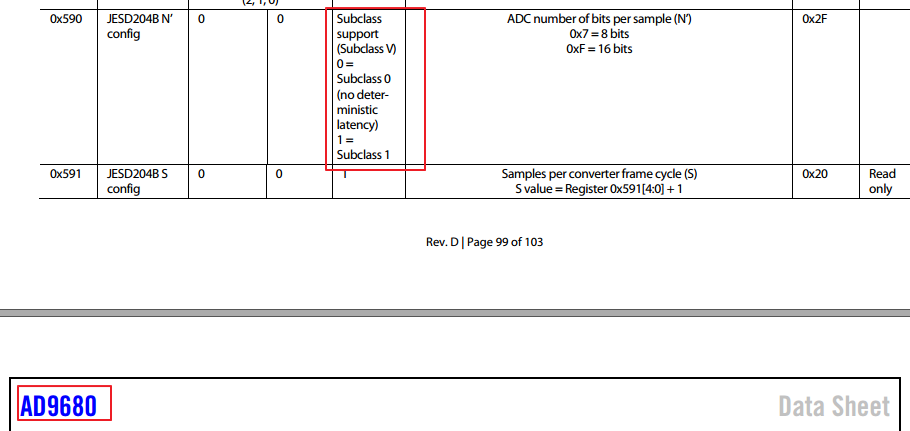

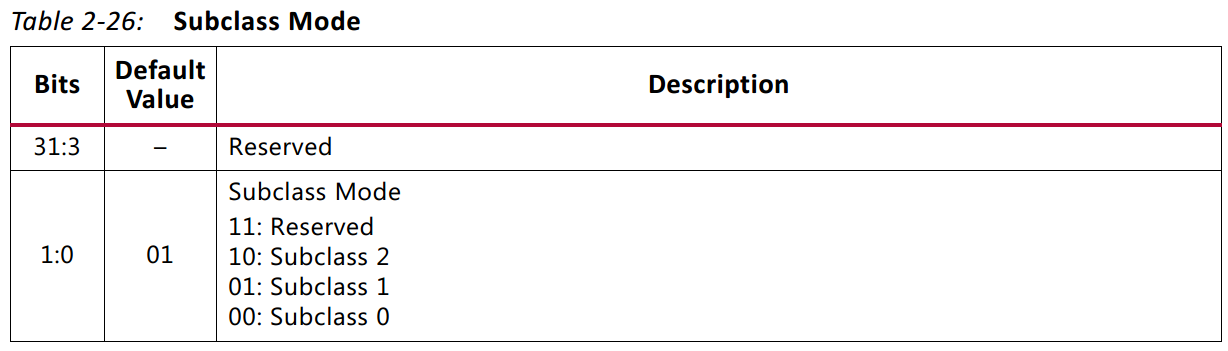

在IP核设置中，是通过AXI-LITE设置寄存器subclass mode，如下图。在AD或者DA芯片中是通过SPI等配置芯片的寄存器来设置。IP的设置与AD,DA芯片的设置需要一一对应。
-
3.2 IP核设置中的F/K依据是什么？
F：每帧的8位个数；
K：每个多帧的帧数；
F与K的设置是需要根据AD或者DA芯片的寄存器设置相互对应的。比如下图中是AD9680的配置选项图。
-
3.3 IP核设置中的参考时钟（reference clock），DRP时钟依据是什么？
Refclk：参考时钟是GT模块上的时钟，用于匹配线速率的,相当于核时钟。其值根据线速率来，为线速率的1/40；
Drp_clk：动态配置时钟，用于jesd204b phy的动态配置。其值为：200.0 for UltraScale，100.0 for 7 series。
-
3.4 Sysref与sync的来源是什么？
Sysref：系统同步参考信号。分接收参考（rx_sysref），与发送参考（tx_sysref）。
Sync：同步信号。分接收同步（rx_sync），与发送同步（tx_sync）。
Rx_sysref与tx_sysref可以来自外部给的同步参考。当然若外部没有输入同步参考，只有一个模块，则这个信号可以自己产生。
Rx_sync：是由jesd204b的接收IP核产生，输出给AD芯片。
Tx_sync：是由DA芯片产生，输入给jesd204b的发送模块。
-
3.5 所谓同步，是调节的什么？
- 同步指什么
同步：是指JESD204B的每根线的数据同步。即需要调整到每根线同时发送同一多帧中的同一帧的第一个数据。，在调节完成前，一直发送的是K码即逗号位。
2. 调节同步的原理（以子类1为例）：
在子类1中调节同步就是调节sysref信号，作用于AD或者DA的数据链路层。

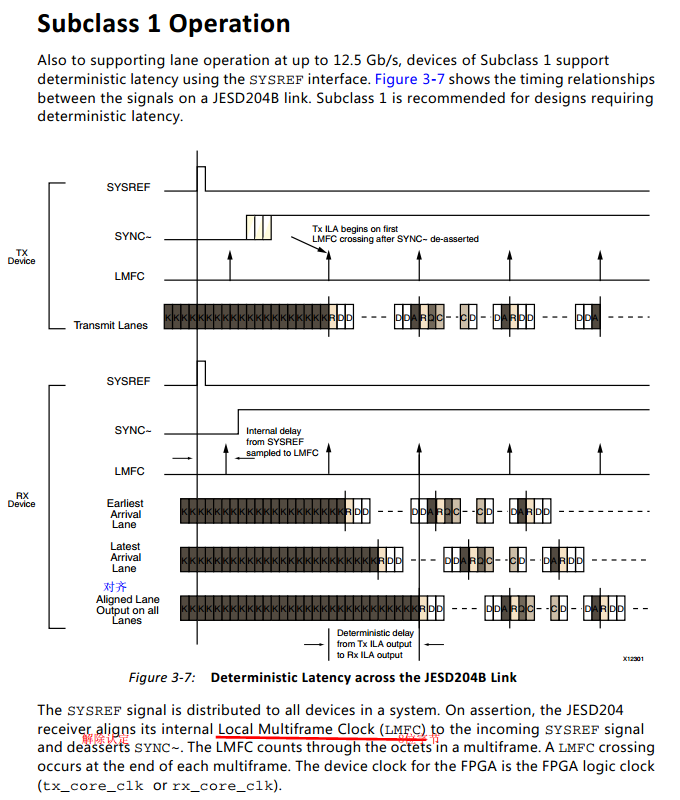

SYNC信号是根据SYSREF信号来了后才会拉高的，如下图所示。
发射时，lanes信号的同步是指：在SYNC信号没有拉高之前会缓存到一个类似寄存器的缓存器中，且当SYNC拉高后根据缓存情况（所有线的多帧的第一个帧开头都缓存下来后），在确定性延时结束后且，在SYNC拉高后的第一个LMFC时一起发送数据(从多帧的一个帧的帧头开始往外发)。
接收时，lanes信号的同步是指：在SYNC信号没有拉高之前会缓存到一个类似寄存器的缓存器中，且当SYNC拉高后根据缓存情况（所有线的多帧的第一个帧开头都缓存下来后），在确定性延时时间满了后在LMFC时接收到第一个多帧的第一个帧的帧头开始算是有效数据。
3. 调节同步的方法
根据前面两节可知，调节同步其实就是调节SYSREF的延时时间。

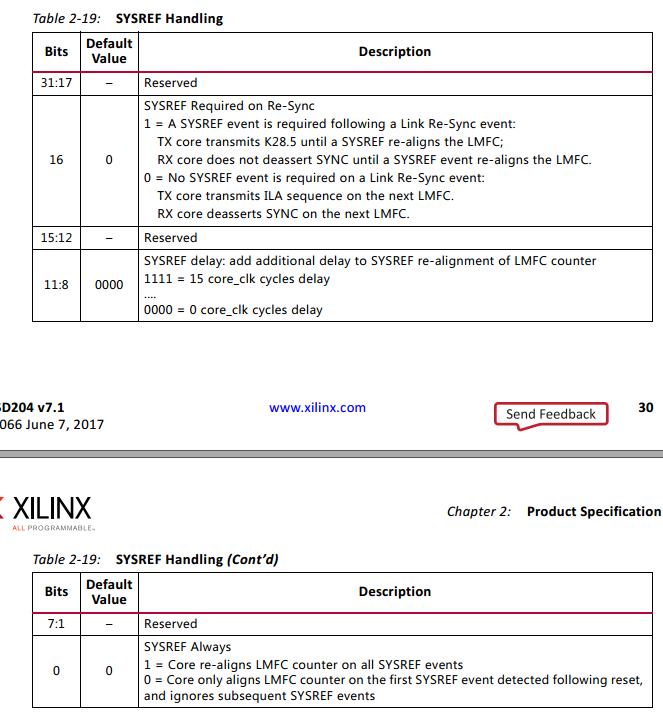

而SYSREF的延时时间是通过AXI4-LITE接口来配置寄存器来调节的。其寄存器情况如下图所示。
-
3.6 Jesd204_rx模块怎么恢复数据？
Jesd204_rx模块的数据即AD发送过来的数据。因此RX模块恢复数据是将AD发送过来的数据恢复成AD的采样位数的数据即16位、14位、12位等情况。
使用JESD204B的IP例程时里面有一个传输层，是专门用于将每根线的数据分成数据位与控制位的。且这个例程中的设计是默认为14位的数据位与两位的控制位，且控制位取的每16位的高2位。
但是这个只是给大家的一个示例，而不是在设计时我们就能直接使用的数据。我们应该是根据自己选择的AD判断数据位是几位，控制位是几位，控制位是占的哪几位。这里以AD9680（14位双通道AD采集器）举例说明。

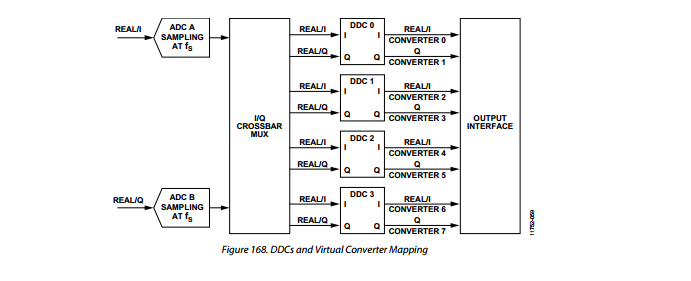

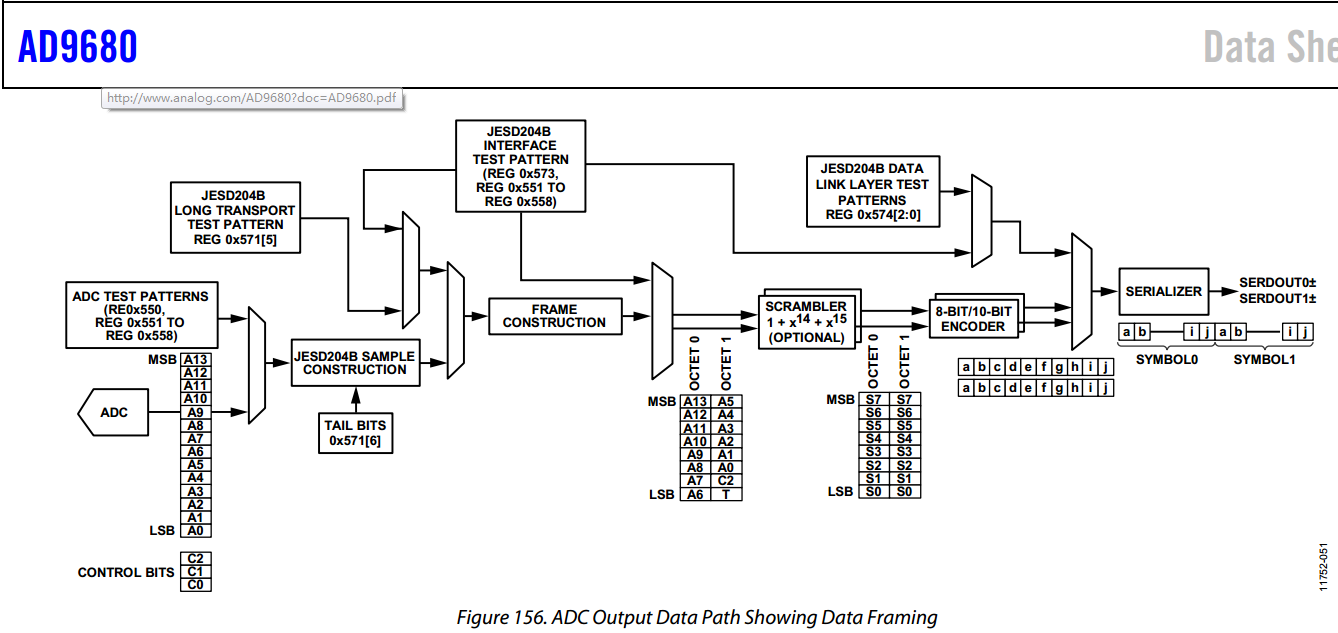

如下图所示，AD9680的数据发送组成格式是先14位数据再2位控制位，且数据位先发。根据8B/10B编码接收规则可知先发送的a0则先接收a0，即可以把8B/10B理解为成一个FIFO。则接收到的AD9680的数据组成格式也是每16位数据的高14位为数据位，低2位为控制位。
且JESD204B的线组成格式为1根线32位再接收另一根线的32位，而AD的I、Q路数据是相互交叉形式，即第0路为I，则第1路为Q。所以再恢复成AD的位数相对应的数据后，通过并转串的方式组成常规数据流时需要注意I、Q各自的数据是哪些线的。
-
3.7 jesd204_tx模块怎么组合发送数据？
JESD204B_tx模块发送的数据是发送给DAC，让其输出想要的波形。
JESD204B_tx模块IP例程的传输链路层模块(jesd204_tx_transport_layer _mapper)中就是专门用于数据格式的组装，默认为14位数据位、2位控制位，且LANE1在前LANE0在后。但实际使用时需要根据选用的DAC做相应的调整。

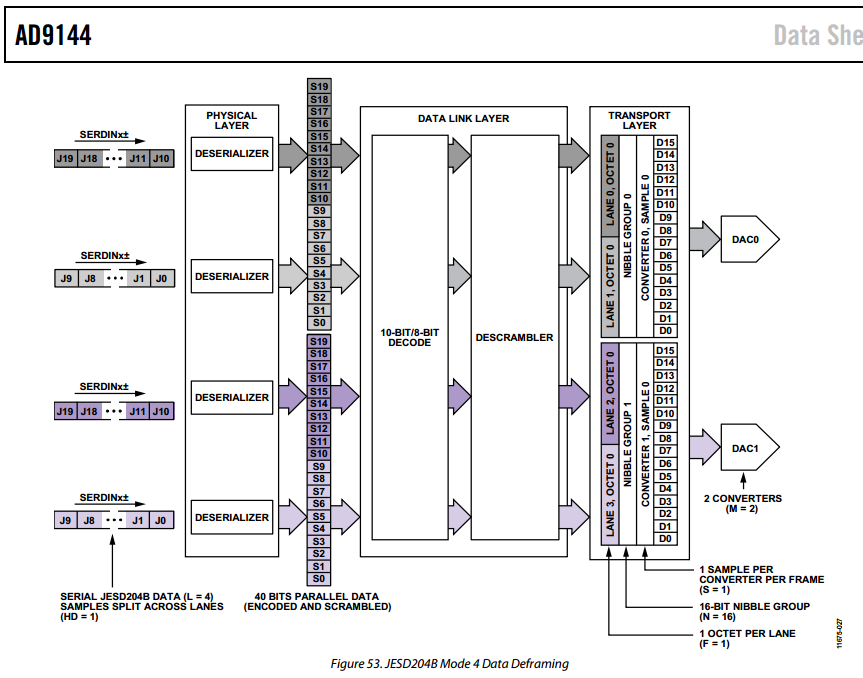

这里以AD9144（4通道，16位DAC）为例，说下JESD204B发送数据时，JESD204B数据的组成格式。如下图所示，AD9144用四线两通道输出时的数据组成情况，LANE0发第一组的高8位，LANE1发第一组的低8位，LANE2发第二组的高8位，LANE3发第二组的低8位。
-
3.8 定义Frame与multiframe有什么意义？
Frame是帧，由设置的F个8位数据组成，具体个数根据选择的ADC/DAC芯片设定。
Multiframe是多帧，有M个Frame组成，具体个数根据选择的ADC/DAC芯片设定。

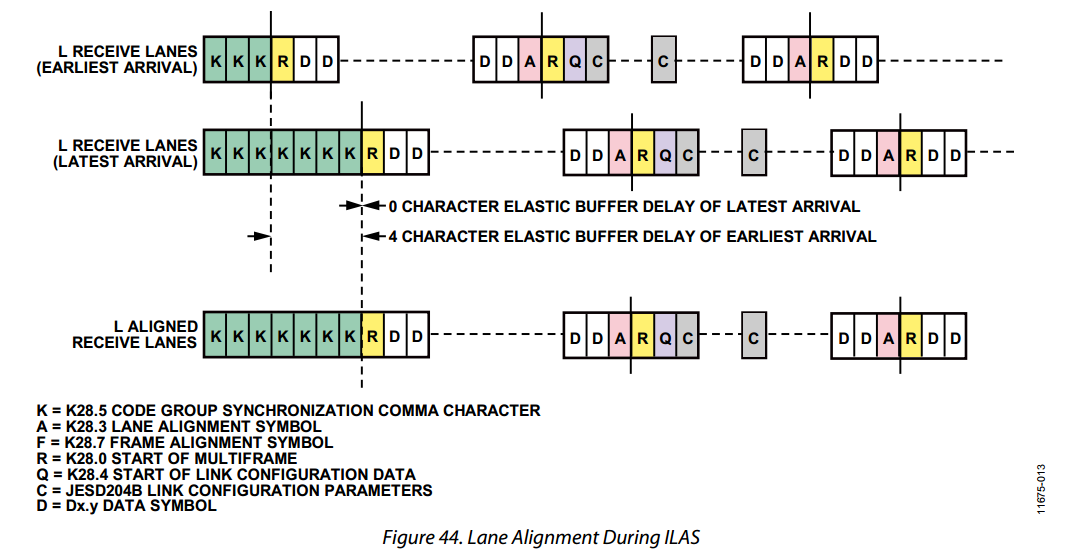

设置Frame与Multiframe的意义在于数据对齐，在数据没对齐发送之前，JESD204B一直发送的数据是K码(逗号)，在数据对齐后先发送的是R码（多帧的起始位）。如下图中JESD204B的符号定义。
-
3.9 Sysref是周期的还是脉冲形式在哪里设置，有什么限制？

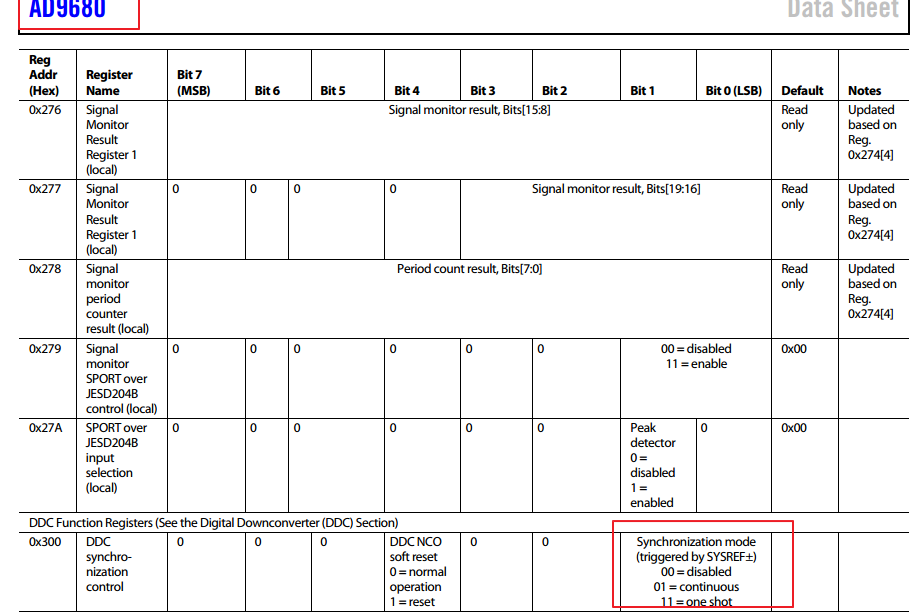

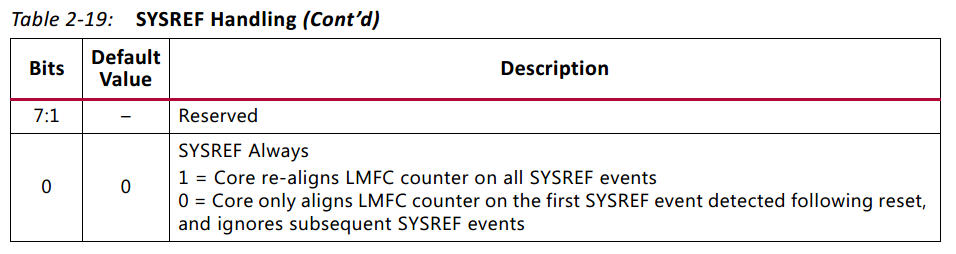

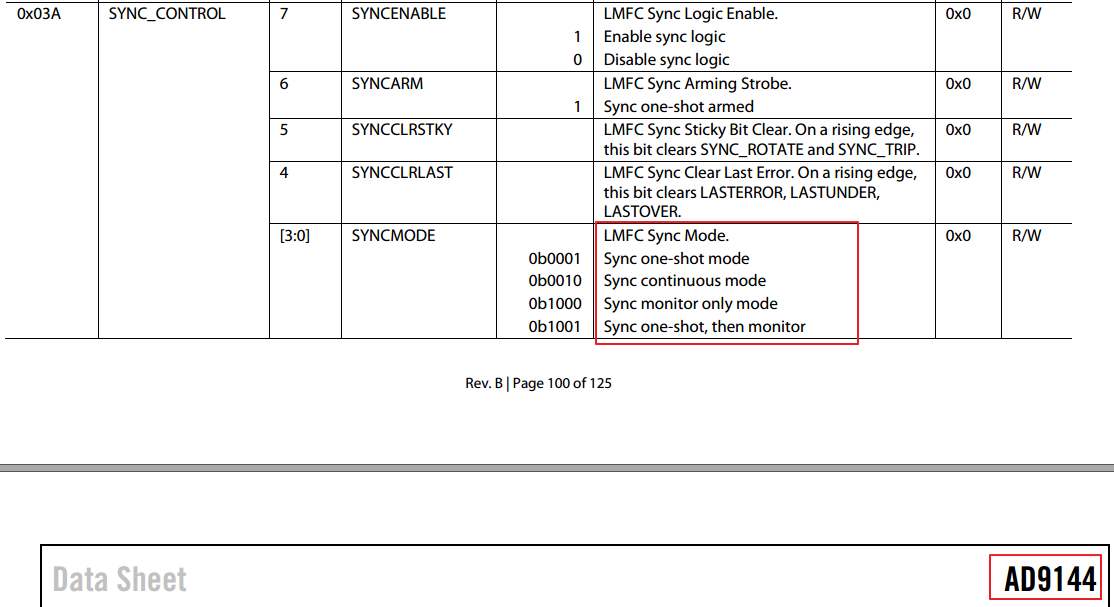

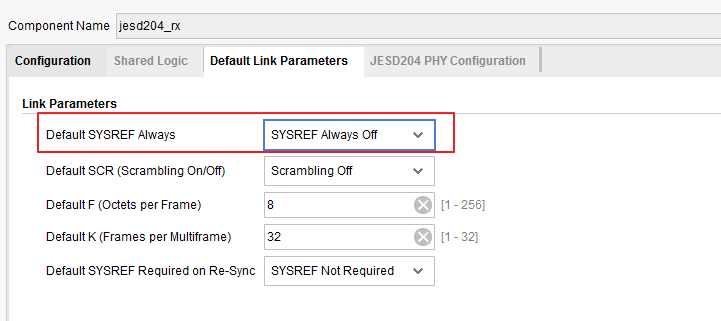

JESD204B使用子类1时，同步调试信号sysref主要通过AXI-Lite接口设置寄存器调整，也可在IP设置上也有默认设置选项。若在JESD204B的ip中设置了一种模式，在ADC或者DAC中也需要设置成相同的模式。如下图所示。
至于sysref的设置限制：sysref的周期必须是多帧周期的整数倍，如下IP核手册的描述。
-
3.10 JESD204B中的两种复位信号各有什么作用？
TX模块中的tx_reset是系统的复位，用于可以开始配置JESD204B的寄存器
TX模块中的tx_aresetn是JESD204B的寄存器配置完成后，用于指示可以开始发送有效数据。
RX模块中的rx_reset是系统的复位，用于可以开始配置JESD204B的寄存器
RX模块中的rx_aresetn是JESD204B的寄存器配置完成后，用于指示可以开始接收有效数据。
即：reset是用于系统复位，可以重新配置寄存器。
aresetn是JESD204B的数据复位，不能用于重新配置寄存器。
