JESD204标准概述

此篇是我在学习中做的归纳与总结，其中如果存在版权或知识错误请直接联系我，欢迎留言。
PS:本着知识共享的原则，此篇博客可以随意转载，但请标明出处！

JESD204协议标准的分类和区别：

JESD204A

JESD204B

JESD204B的各层规范

由于高速ADC的迅速发展，传输速率已经迈入GSPS，因此JESD204B标准协议将会成为应用范围最广的接口传输协议。

JESD204协议标准的分类和区别：

第一版JESD204标准协议问世于2006年4月，由JEDEC国际协会发布。其中，ADC或DAC为数据转换器，ASIC或FPGA为接收机。

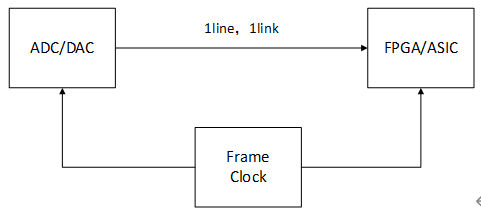

由于当时对转换器速率和分辨率的要求不高，所以最初的JESD204B标准只考虑了一个通道和一个链路，传输速率可达到3.125Gbps。发送端与接收端则共用一个系统时钟。其传输结构如下图所示：

JESD204A

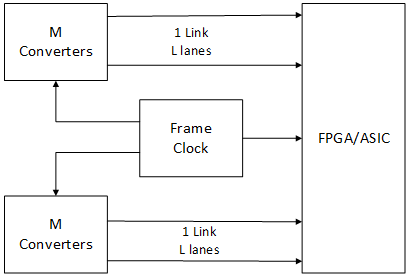

第一个修订版本JESD204A标准于2018年4月发布。相较于JESD204标准最显著的更新为该版本支持多链路和多通道串行数据传输。除此之外，该版本新添加了转换器的多重对准能力，而最高传输速率达到了3.125Gbps，大大提高了转换器的采样率和分辨率。其传输结构如下图所示：

JESD204B

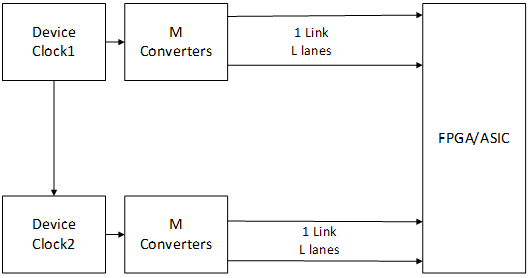

JESD204B标准在2011年8月于JESDEC公司发布。该标准可支持单个转换器的内部同步和多个转换器之间的同步，数据传输速率可达到12.5Gbps。且速率可分为不同的等级。相较于之前的版本，JESD204B没有单一的时钟源，既可以使用器件内部时钟也可以外接时钟。其中JESD204B还提供了三种不同的传输模式，即子类0，子类1，子类2。子类1，可以支持确定的延时。其传输结构如下图所示：

经过两次较大的修订，JESD204标准协议越来越完善，其性能不断提高，可以基本满足现今高速转换器的要求。所以，JESD204B标准有望成为事实应用中未来转换器的协议标准。

JESD204B的各层规范

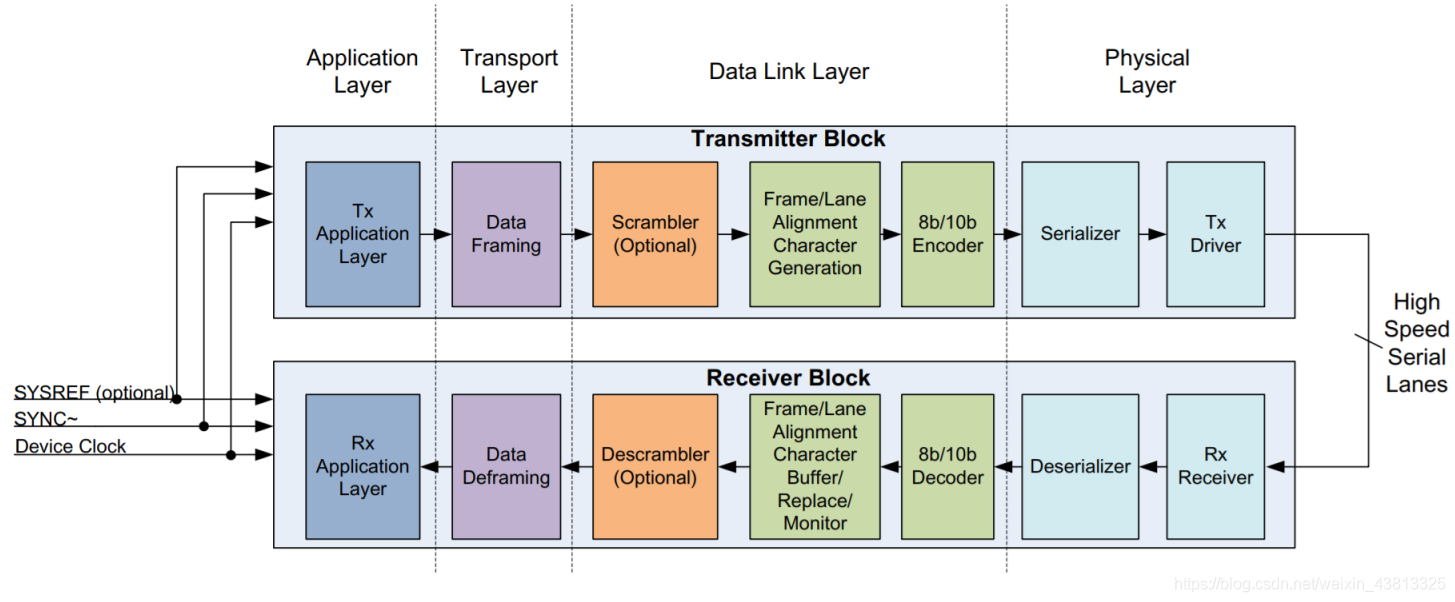

JESD204B标准协议具有四层结构，分别为应用层，传输层数据链路层，物理层。

应用层：

应用层的功能实完成传输通道的配置和数据映射转换。与别的传输协议不同的是，设计人员必须以相同的配置方式来配置发送机和接收机，以便正确传输和解析数据。

传输层：

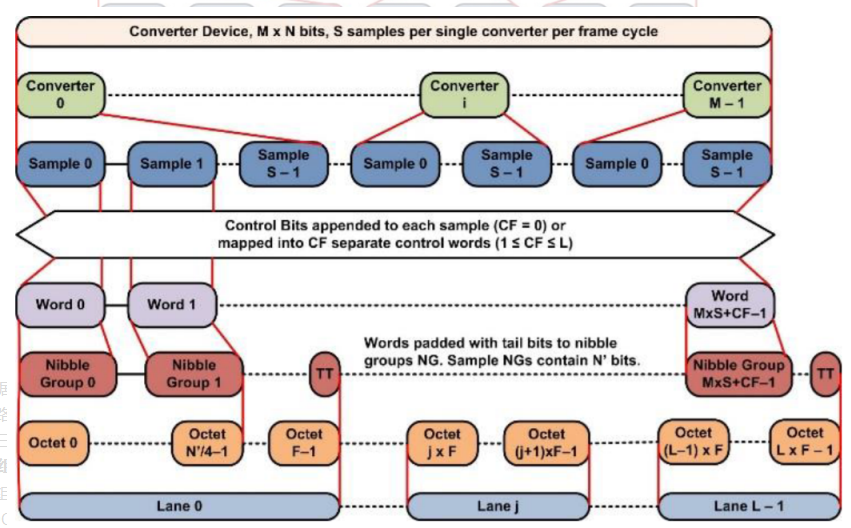

传输层的功能是实现数据样本与字符帧之间的映射。传输层将这些映射后的数据进行组帧。在传输层内，仍是并行数据形式，而不是所认为的串行数据形式。将这些并行数据发送到数传输通道路。并行数据的宽度由组帧后的结构决定，单字节为8位，双字节为16位，以此类推。

数据链路层：

数据链路层实现接收并行的组帧数据的组帧，组帧后数据包含原始数据样本、控制字符和冗余字符。在数据链路层内将数据采用8B/10B编码。数据链路层通过链路建立过程同步JESD204B链路。

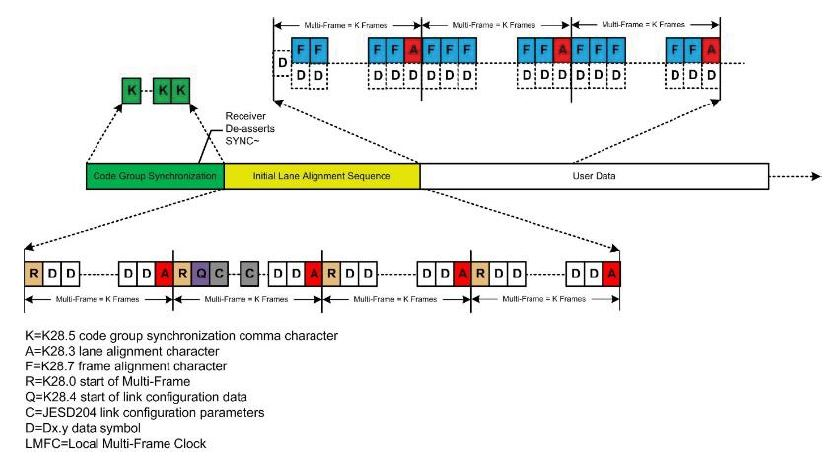

链路同步过程分为三大阶段：代码组同步(CGS)、初始化通道同步(ILAS)和数据传输阶段。

链路需要以下信号：共享参考时钟(一般为FPGA内部时钟)，一个或多个CML物理数据传输通道，以及一个或多个同步信号（例如SYNC信号）。使用不同的子类取决要使用的信号：

子类0：采用设备时钟，物理数据通道和同步信号SYNC~

子类1：采用设备时钟，物理数据通道，同步信号SYNC~和SYSREF

子类2：采用设备时钟，物理数据通道和同步信号SYNC~

1、代码组同步（CGS）阶段

在同步链路中，代码组同步（CGS）阶段是最核心的部分，可由下图所展现。下面对五个特殊点进行说明。

初试阶段，接收机Rx将SYNC信号拉低（置0），同时发出一个同步请求。
发送机Tx接收到同步请求后，在下一个时钟周期内，发送连续的/K28.5/符号(每个符号10位)。
当接收机Rx接收到至少4个无错误且连续/K28.5/符号时，然后将SYNC信号拉高（置1）。
如果接收机Rx没有完成（3）的所有过程，则代表代码组同步将失败，链路仍然留在CGS阶段。接收机Rx继续发送同步请求。
CGS阶段结束， ILAS阶段开始。

/K28.5/在FPGA仿真中体现为BC码。当出现连续四个无错误BC时，Rx同步，并将SYNC信号拉高。下图为/K28.5/字符的逻辑输出。

2、初始通道的同步阶段（ILAS）

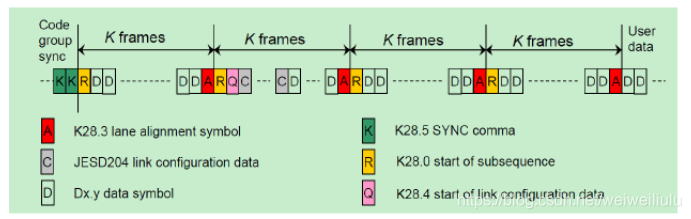

初始通道同步阶段（ILAS）阶段的作用是允许接收机Rx对齐来自各个链路的通道，以及验证链路参数是否配置正确。为了解决走线的长度不同以及传输过程中出现的字符偏斜，通道必须对齐。在实际应用中，不论配置IP核时是否启用加扰功能，初试通道同步阶段始终是无加扰传输。当SYNC信号由低电平0跳变为高电平1时，便进入ILAS阶段。当发送机内的检测模块接收一个完整多帧后，便开始连续发送4个数据多帧。在所需的字符中插入冗余字符，以便传送完整的多帧，如下图所示。

4个多帧包括：
（1）多帧1：以/R/字符[K28.0]开始，以/A/字符[K28.3]结束。
（2）多帧2：以/R/字符开始，后接/Q/ [K28.4]字符，然后是14个配置8位字的链路配置参数，最后以/A/字符结束。
（3）多帧3：与多帧1相同。
（4）多帧4：与多帧1相同。

3、数据传输阶段（Data）

在数据传输阶段，通过预先插入的控制字符来判断帧是否对齐。如果在数据传输阶段，数据或帧没有很好的对齐，会造成大量额外资源消耗。为了解决这个问题，JESD204B在帧的结尾处会采用字符替换。字符替换只能发在每帧的末尾，接收机通过发送对齐字符信号。字符替换有着严格的要求，必须是当前字符帧的最后一个字符与上一帧的最后一个字符相同时，才可以发生。这有利于判断经过ILAS序列后，对齐是否未改变。

出现下列情况时，会对发送器执行字符替换：
• 若不使用加扰功能，并且字符帧的最后8位字与上一字帧的最后8位字一致。
• 若使用了加扰功能，并且多帧的最后一个8位字等于0x7C，或帧的最后一个8位字等于0xFC。

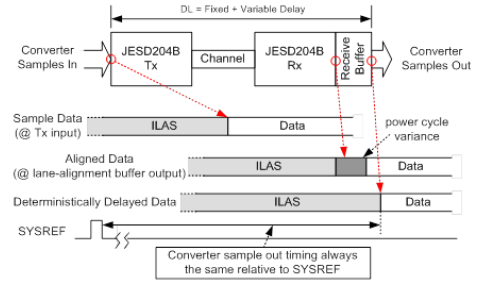

JESD204B的接收期间内，存在着一个多帧计数器(LMFC)，它持续计数到规定的值时，会置0重新开始计数。此时发送一个公共信号SYSREF到所有发送机和接收机，这些接收机和发送机器收到SYSREF信号时复位其LMFC，这样使得在一个时间时钟周期内所有LMFC同时置0。并将SYNC信号由高电平拉低为低电平(所有Tx与Rx器件都能接收到SYNC被拉低看到)后，发送器在下一次LMFC重新置0时开始ILAS阶段。

如果参数设置正确且计数时间大于（发送机发送时间）+（通道传输时间）+（接收机接收时间），则接收机将在下一个LMFC之前从接收机的SerDes进行传输。接收器将数据发送到FIFO，然后在下一个计数器LMFC边界时刻输出数据。

物理层：

物理层中对接收到的数据进行并串转换，对数据链路层所输出8B/10B编码数据以高速率发送和接收。（8B/10B编解码原理及实现：https://blog.csdn.net/m0_37779673/article/details/118464343）物理层包括发送模块，并串转换模块、内部时钟同步模块和接收模块。由于其数据的高速传输，各个模块常常采用单元设计。
