JESD204B 使用说明

JESD204B IP核作为接收端时，单独使用，作为发送端时，可以单独使用，也可以配合JESD204b phy使用。

JESD204B通常配合AD或DA使用，替代LVDS,提供更高的通讯速率，抗干扰能力更强，布线数量更少。

本篇的内容基于jesd204b接口的ADC和FPGA的硬件板卡，通过调用jesd204b ip核来一步步在FPGA内部实现高速ADC数据采集，jesd204b协议和xilinx 的jesd204 IP核相关基本知识已在前面多篇文章中详细介绍，这里不再叙述~

在该篇中，小青菜哥哥试图从一个初学者的视角来记录整个开发流程，力求做到每一个读者阅读完该笔记后都能快速开发基于jesd204b接口的FPGA-ADC数据采集，同时也确保几个月甚至几年后的本人已经遗忘了jesd204b开发细节后，通过阅读该笔记能够快速重新上手。

还是老话说得好：好记性不如烂笔头！

硬件工作环境
ADC：ADS52J90。FPGA：kintex7。供电：12V/4A 直流电源。该板卡最多外接32通道2Vpp模拟信号以及20路外部触发信号。数据传输接口方式有千兆以太网接口、高速光纤接口以及低速USB串口。需要用到的工具为万用表、示波器、信号发生器。

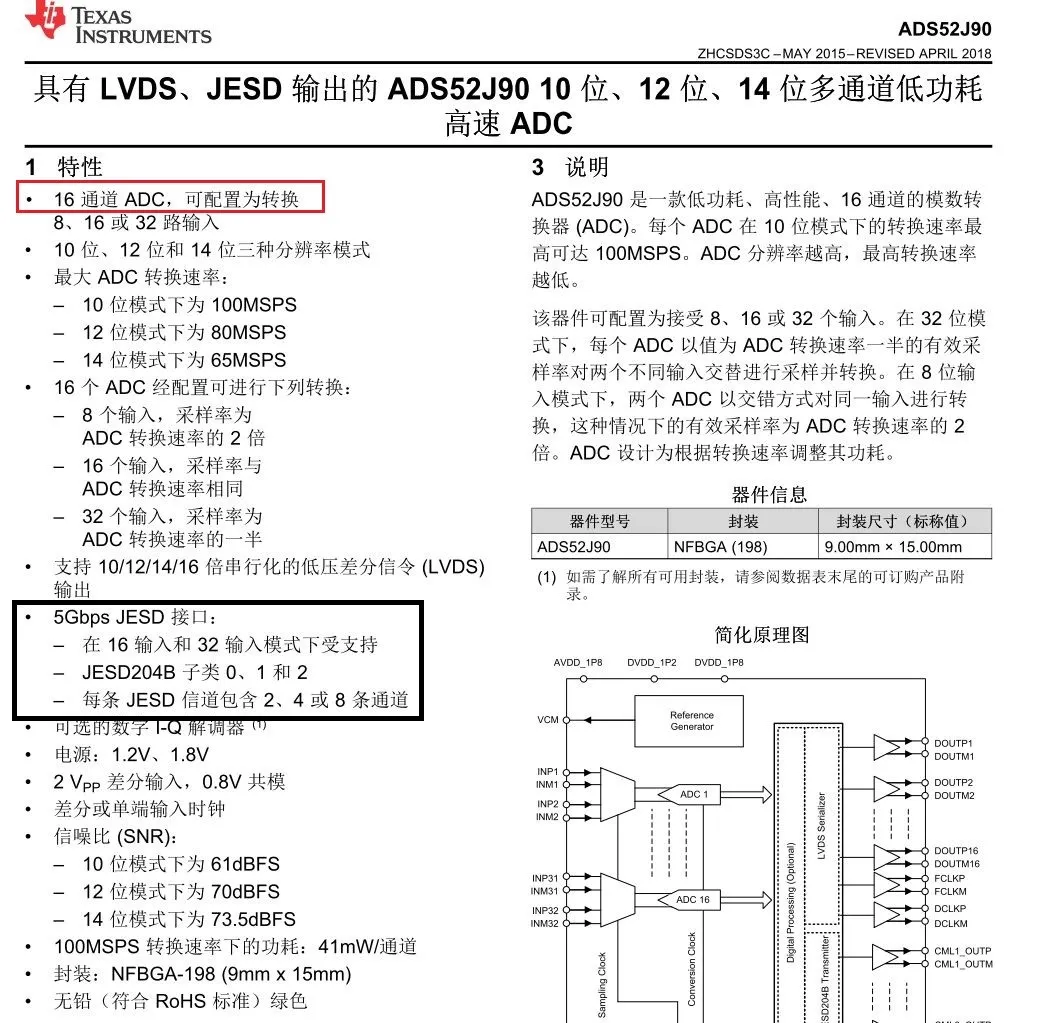

图2：ADC主要特性

该款芯片内置了16个ADC（模数变换器），这16个ADC输出的数据通过jesd接口输出。
这16个adc的数据通过2、4、或者8条lane输出，具体选哪种用户是可以选择的。
每条lane的最高线速率是5Gbps。
支持子类0、1和2。

该芯片的采样率、采样精度，采样通道数都有多种模式，用户可选择范围比较大，但必须最终满足每条lane的数据线速率不能高于5Gbps。

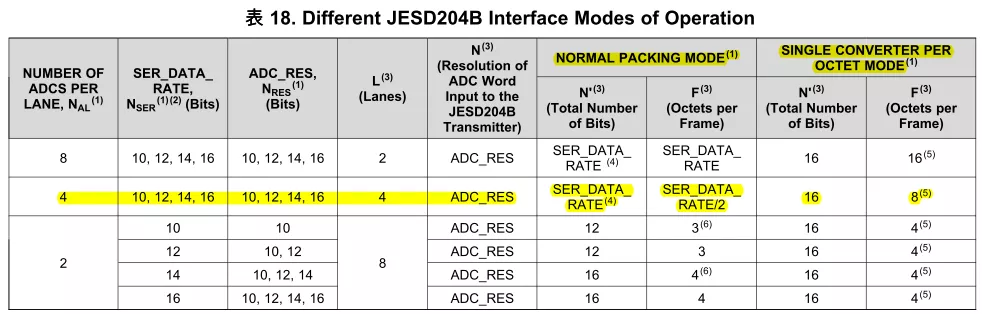

我们再来看看ADC数据的传输层数据结构。该ADC手册描述输出数据有“NORMAL PACKING MODE”和“ SINGLE CONVERTER PER OCTET MODE”两种模式，为了提高位传输效率，本人选择了“NORMAL PACKING MODE”，如图3所示：

图3：不同的jesd接口操作模式

在实际操作演示时，小青菜哥哥通过ADC配置接口，选择了固定的ADC基本采样参数：即ADC的采样率为80MSPS、采样精度为12bit、采样通道为16，所有数据最终通过4条lane输出到FPGA（4个lane正好对应FPGA的一个GTX quad，比较整齐。。。。技术男强迫症犯了）。因此，在“NORMAL PACKING MODE”模式下，N=12，N’=12，F=6。

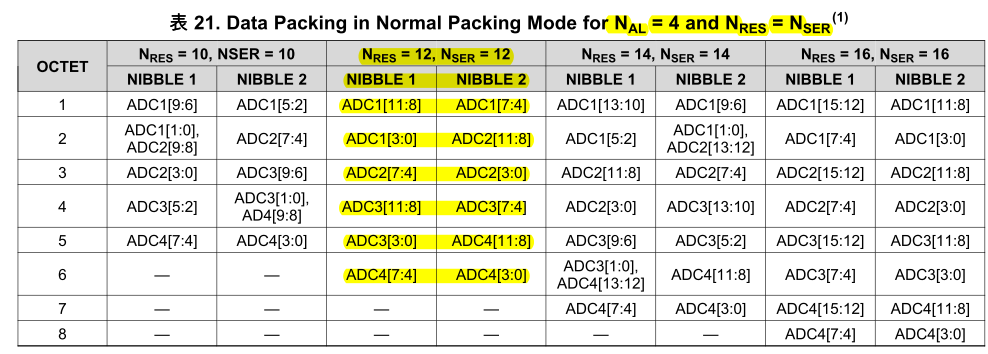

具体的传输层数据结构如图4所示：

图4：“NORMALPACKING MODE”模式下的传输层数据结构

从图4也可以看出，F=6，采样数据没有contro bit 和tail bit填充，这样就保证了输出数据100%有效传输效率。

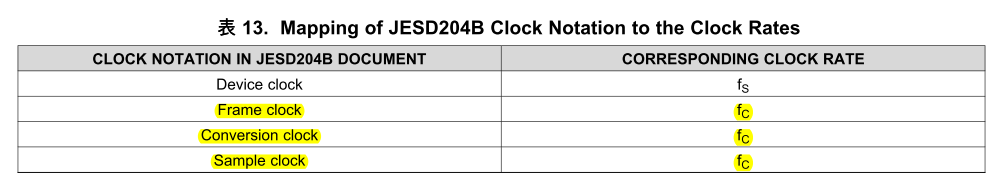

那么ADC的帧时钟是多少呢？手册上也已经给出了，如图5所示：帧时钟频率和ADC转换频率一样的，这里都为80MHz。

图5：jesd相关的时钟频率

基于以上信息，小青菜哥哥选择的工作模式的lane线速率就可以确定了：
帧时钟×帧字节数×每字节的bit数×8b/10b编码开销即为lane的工作线速率
80MHz×6×8×10/8=4.8Gbps
另外，还有一种更容易理解的线速率确定方式：
我们知道每条lane传输4个ADC的数据，而ADC采样率为80MHz，采样精度12bit，没有控制和tail bit，只要8b/10b编码，因此每条lane的线速率为：
80MHz采样率×12bit采样精度×4个ADC×10/8=4.8Gbps

另外，还有最后一个多帧参数K 需要确认。ADC数据手册给出了K的范围，即：Ceil (17 / Number of Octetsper Frame) ≤ Multiframe Size (In Terms of Number of Frames)，即Ceil (17 / 6) ≤ K。因此K必须要大于等于3，小青菜哥哥决定K取4。

到现在为止jesd204的参数就确认完毕了，在这里就不一一介绍该芯片的其它功能了，该芯片的详细中文版介绍可以看小青菜哥哥以前的文章。

接下来我们来打开vivado，一步一步来完成FPGA-ADC数据采集的工程。在工程建立的过程中，小青菜哥哥还会反复提到上述的ADC芯片，因为在建立jesd204链路时，FPGA端的参数必须和ADC的参数保持一致~

如图6所示为新建的vivado工程“jesd204b_ads52j90”，匹配硬件的FPGA型号“xc7k325tffg900-2”，可以看到工程内部还没有任何文件：

图6：新建工程

接下里我们来例化jesd204 IP核，如图7所示：

图7：例化IP核

双击该IP核后打开了jesd204的配置界面，配置界面分成4个子界面：“Configuration”、“Shared Logic”、“Default Link Parameters”以及“JESD204 PHYConfiguration”。我们下面将分别描述：

“Configuration”配置界面

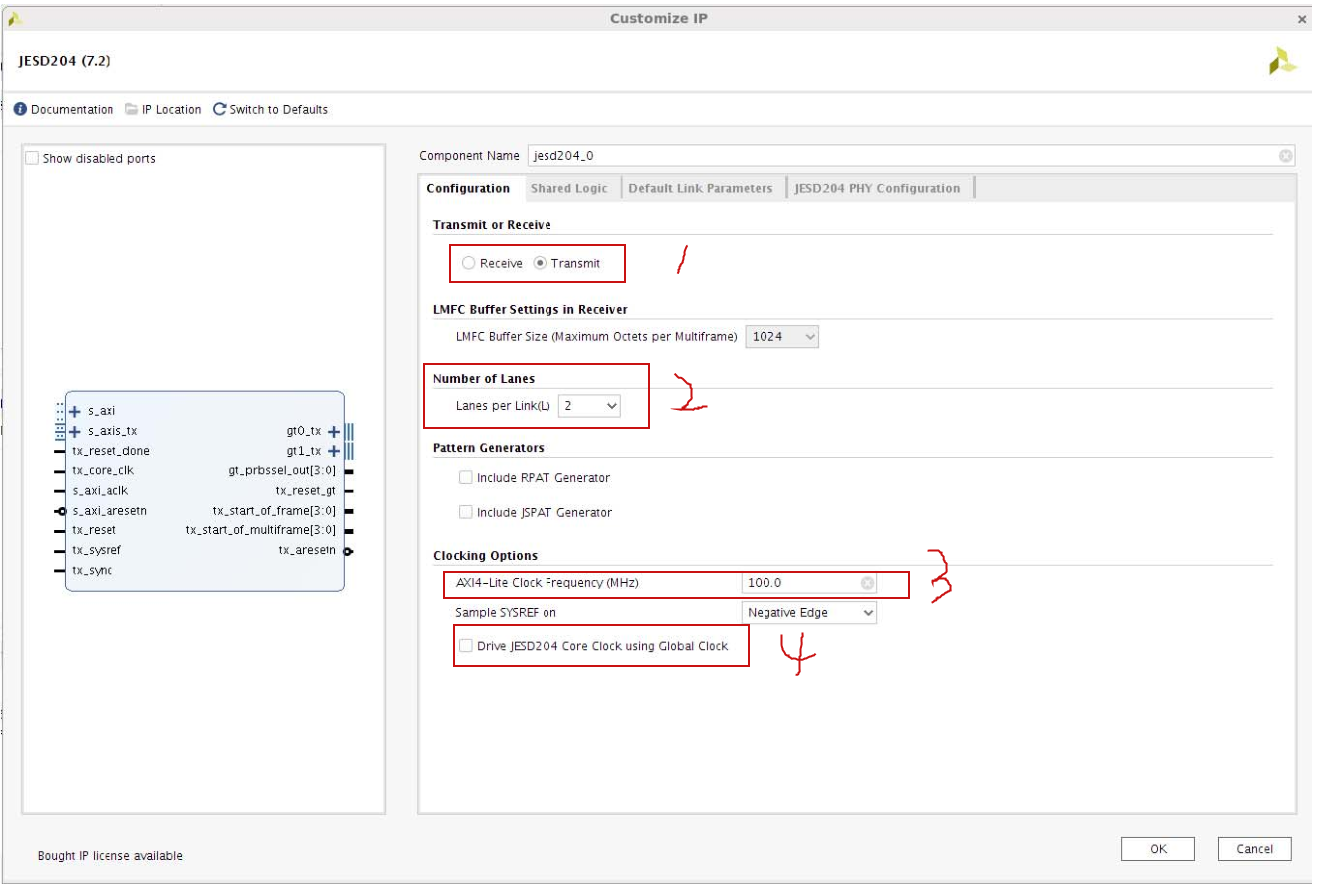

如图8所示为“Configuration”配置界面，该界面有7个地方是需要用户来选择的

图8：“Configuration”配置界面

1：输入IP核名字
2：由于是ADC数据采集，因此FPGA的IP核应该设置成“Receive”
3：设置IP核内部的接收数据缓存器的字节长度。数据缓存器主要用来做lane之间的数据对齐和实现确定性延迟功能。字节长度是用户可选的，选得值越小越节约FPGA逻辑资源，但字节长度必须要超过F*K（本篇为6*4=24），因此选择了64，如果大家不清楚的话，直接选最大长度，绝对没问题。
4：lane数量：本篇为4条lane。
5：jesd204 IP核的AXI4-Lite配置时钟：默认为100MHz。对于ultrascale器件，频率范围为10MHz~200MHz，对于7系列器件，如果IP核的模式为“Include Shared Logic inexample design”，则频率范围为10MHz~200MHz；如果IP核的模式为“Include Shared Logic incore”，则频率范围和Transceiver DRP时钟频率范围相同，本人选择了80MHz（80MHz为FPGA系统时钟，可以省去FPGA另外再提供100MHz时钟）；
6：该选项可以选择sysref信号被core clk的上升沿或下降沿采样，用于jesd204b子类1的确定性延迟功能。一般来说，外界提供的core clock和sysref是同源且上升沿对齐信号，因此在FPGA端最好选择在时钟下降沿采样sysref比较精确，具体描述可参考pg066的page-60。
7：用户决定IP核的core clk是否由glbclk(p/n)管脚输入。当refclk(p/n)频率不等于core clk时，必须外部输入core clk。本篇中的线速率为4.8Gbps，因此core clk为120MHz，所以本人将参考时钟输入频率也调成120MHz，这样IP核只需要一个120MHzd的参考时钟输入接口了。

“Shared Logic” 配置界面

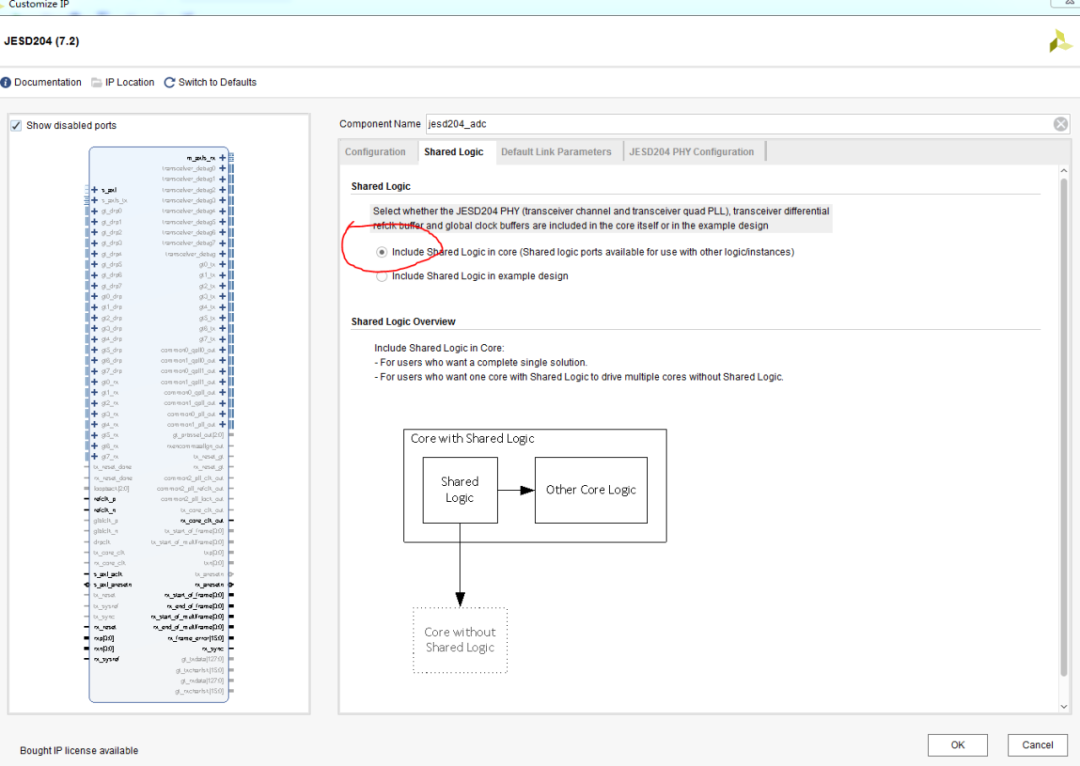

如图9所示为“Shared Logic” 的配置界面：该界面只有两种选择，要么选择“Include Shared Logic in example design”，要么选择“IncludeShared Logic in core”。对于大部分用户来说，选择“Include Shared Logic in core”就可以了，后期使用起来很简单。对于需要使用“transceiversharing”这种高级功能的特殊用户来说，就需要选择“Include Shared Logic in example design”，以便自己可以修改IP核内部的部分代码。我们选择“IncludeShared Logic in core”就可以了。

图9：“SharedLogic” 的配置界面

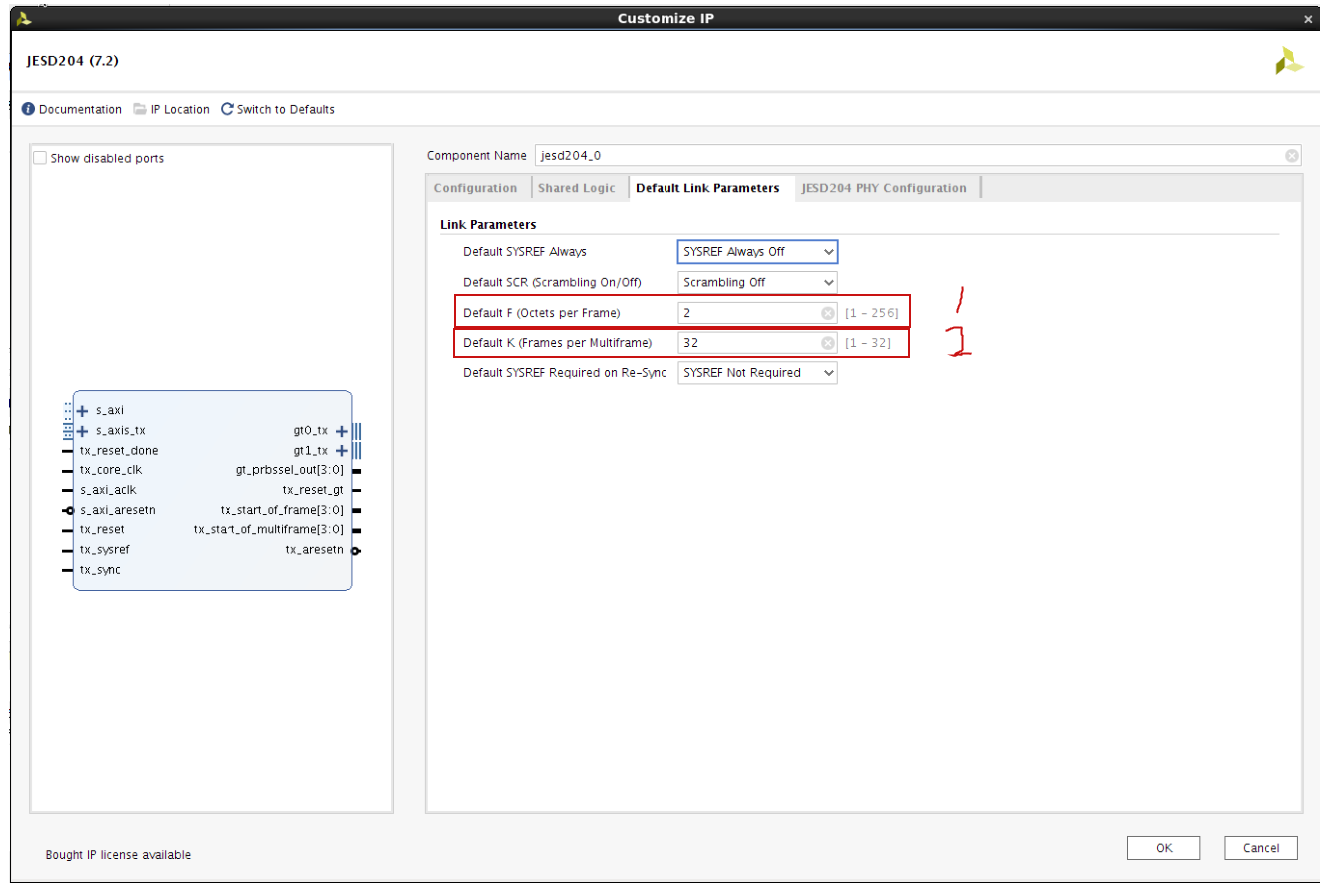

“Default Link Parameters” 配置界面
如图10所示为“Default Link Parameters” 的配置界面：该界面5个部分需要用户设置：

图10：“DefaultLink Parameters” 的配置界面

1：Default SYSREFAlways：该选项用来配置LMFC计数器是否在每个SYSREF脉冲到来时都复位，或者只在SYSREF的第一个有效脉冲到来时复位，忽略以后的SYSREF信号。这里选择OFF即可。
2：Default SCR：在ADC端我们禁止了扰码功能，因此这里也将扰码功能关闭。扰码功能有利有弊，小青菜哥哥反正一直都不用该功能的~
3：Default F：从前面的ADC部分描述来看，这里F设置成6
4：Default K：从前面的ADC部分描述来看，这里K设置成4
5：Default SYSREFRequired on Re-Sync：该选项用来选择每次链路重新同步时是否需要sysref信号，我们最好关闭它，默认链路同步时不需要该信号，只在SYNC拉高后的下一个LMFC上升沿同步就可以了，这样就方便许多。

“JESD204 PHY Configuration” 配置界面

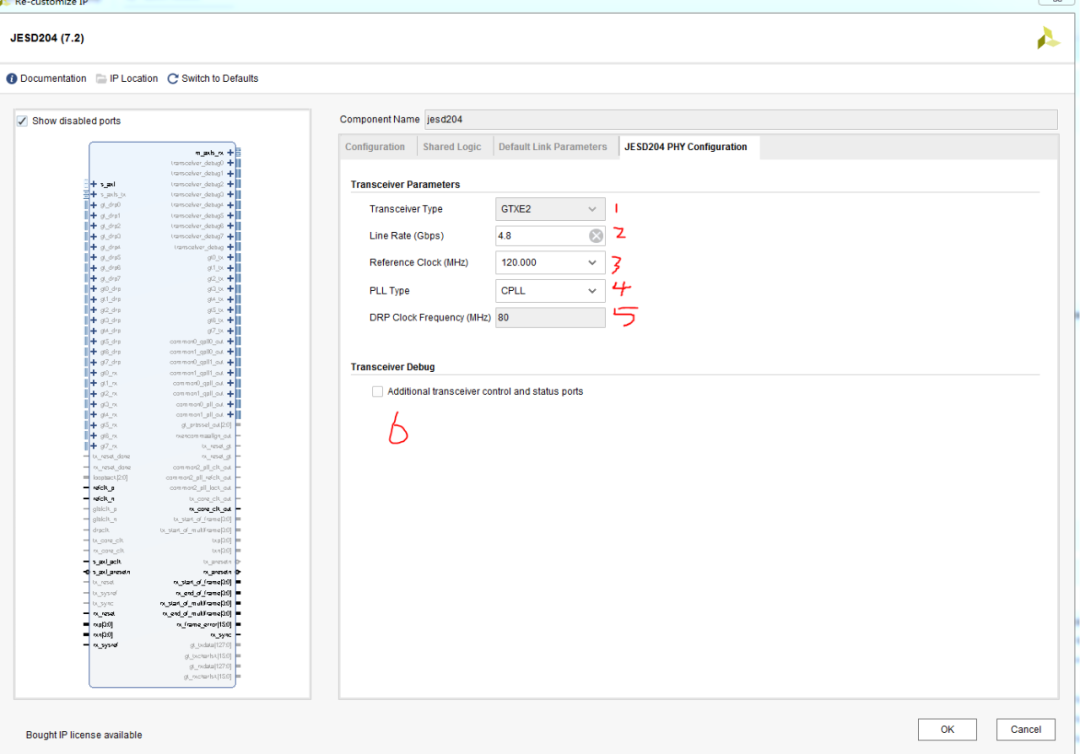

如图11所示为“JESD204 PHY Configuration” 的配置界面：该界面6个部分，只有其中4个部分需要用户设置：

图11：“JESD204 PHYConfiguration” 配置界面

1：Transceiver Type：这是由所选FPGA型号决定的，这里不能选择
2：Line Rate：前面已经计算过，当前需求的数据线速率为4.8Gbps
3：Reference Clock：由于线速率已确定4.8Gbps，而core clk为其1/40，即120MHz。所以为了不使用glbclk(p/n)，减少一路时钟输入，这里将ReferenceClock 也设置成120MHz ，这样外部输入的glbclk(p/n)就可以由Reference Clock代替。
4：这里也没得选：只能是CPLL
5：DRP Clock Frequency：配置页面已经提到过，对于七系列器件，DRP clk和AXI4-Lite clock为同一时钟，所以这里也不可选了，只能为前面定下的80MHz。
6：不需要Transceiver的调试功能

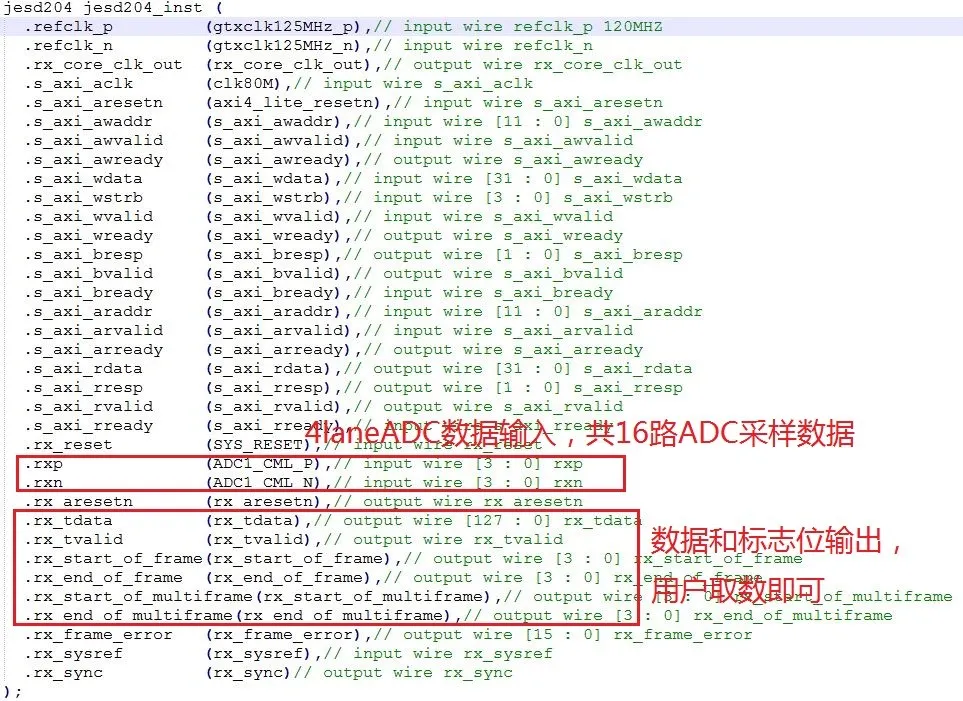

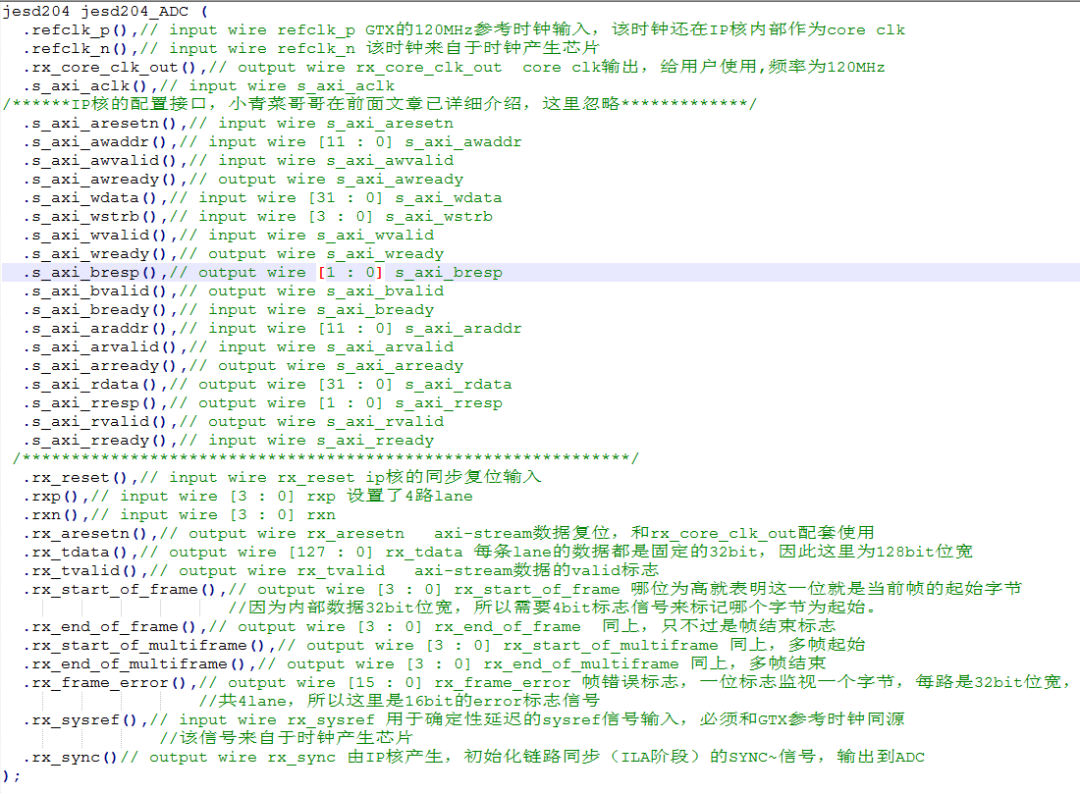

至此，jesd204的IP核就配置完成了。例化该IP核后，其生成的ip核端口信息如下图12所示（带信号注释）：

图12：IP核例化代码

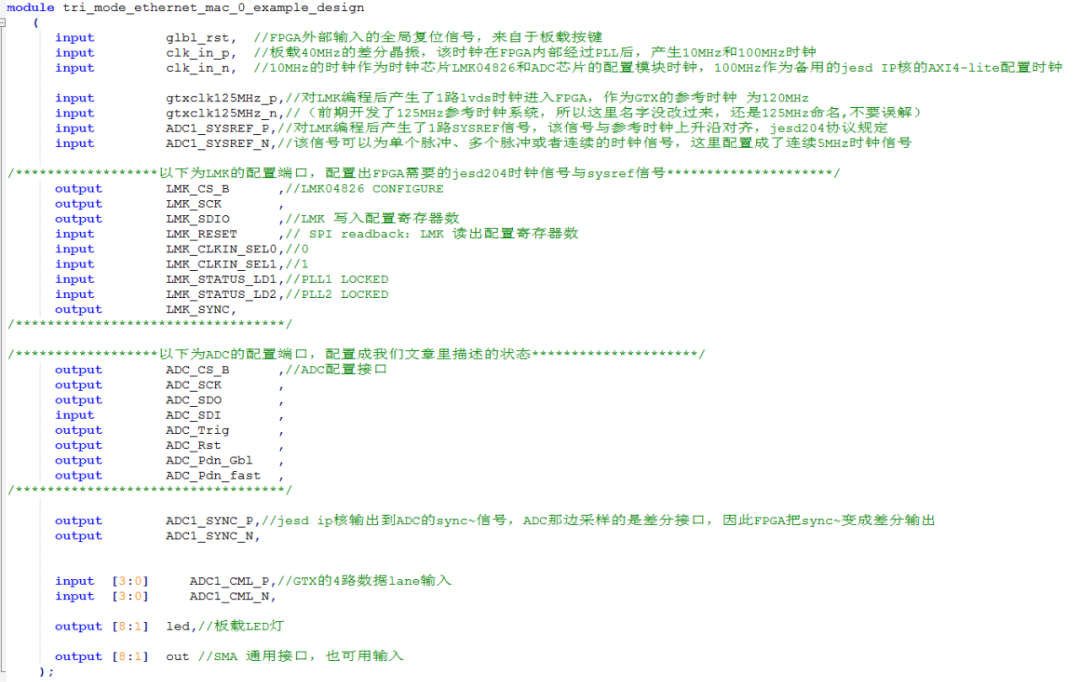

我们再看看小青菜哥哥建立的工程顶层接口文件，如图13所示：（带注释），接口其实真的很简单~

图13：顶层文件接口

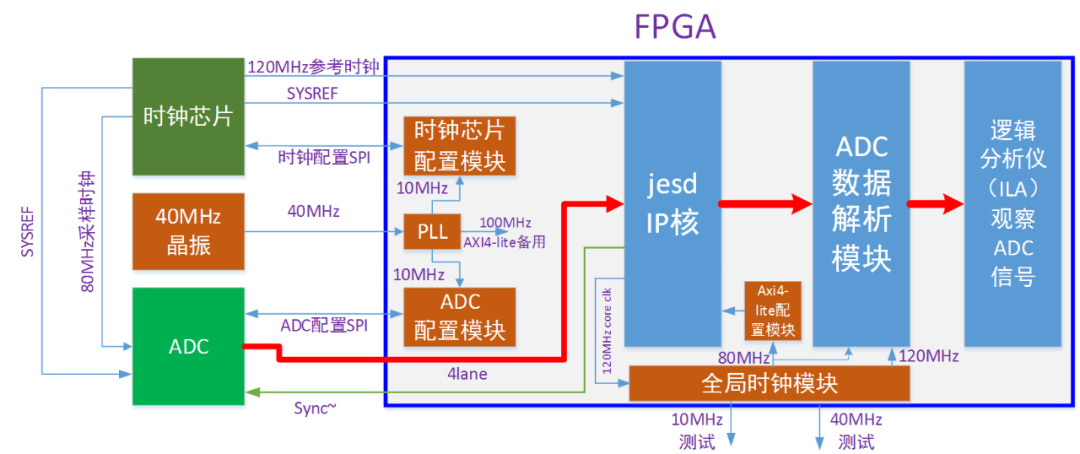

小青菜哥哥的FPGA顶层文件主要包括以下8模块，如图14所示：

图14：顶层设计

1：PLL模块
该模块利用外部40MHz晶振和FPGA内部的PLL，产生2路时钟：其中一路10MHz，作为时钟芯片配置模块和ADC配置模块的运行时钟；另一路100MHz，本打算供给AXI4-lite配置模块时钟，后来发现不需要，这里就留着备用了。
2：时钟芯片配置模块
没啥可说的，就是看lmk04826的数据手册，通过SPI接口协议配置时钟芯片内的寄存器，产生整个系统所需的时钟和sysref信号。以前的文章详细讲述过~
3：ADC配置模块
通过SPI接口协议配置ADC芯片，使其工作在我们需要的jesd204参数状态，本篇中小青菜哥哥将ADC配置成了累加数，便于输出测试。以前的文章详细讲述过~
4：jesd204 IP核模块
调用前面的IP核即可
5：全局时钟模块
IP核会输出一路120MHz的core clk，供给用户使用。我们将该信号引入全局时钟模块，产生120MHz和80MHz全局时钟，作为ADC数据解析模块的时钟。另外80MHz时钟还可以作为AXI4-lite的配置时钟。
6：AXI4配置模块
配置jesd204 IP核的工作参数。这里需要注意的是配置的参数和ADC配置模块的参数要相同，比如F，K，N等参数。

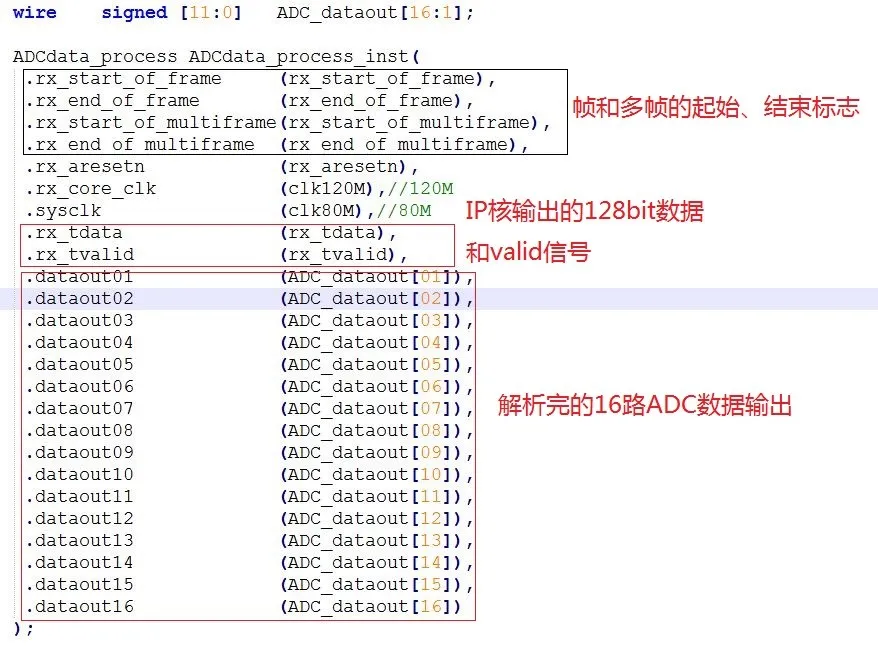

7：ADC数据解析模块
由于IP核输出的数据是128bit位宽，在120MHz的时钟域下工作。而ADC采样时钟是80MHz，所以ADC数据解析模块的功能就是将总共4 lane的这些数据分离，变成16个ADC的12bit精度的连续采样数据。每款ADC芯片的数据组织结构(其实就是JESD204B的传输层数据结构)不一样，所以该模块不具有普适性，只针对本篇的需求~
8：逻辑分析仪

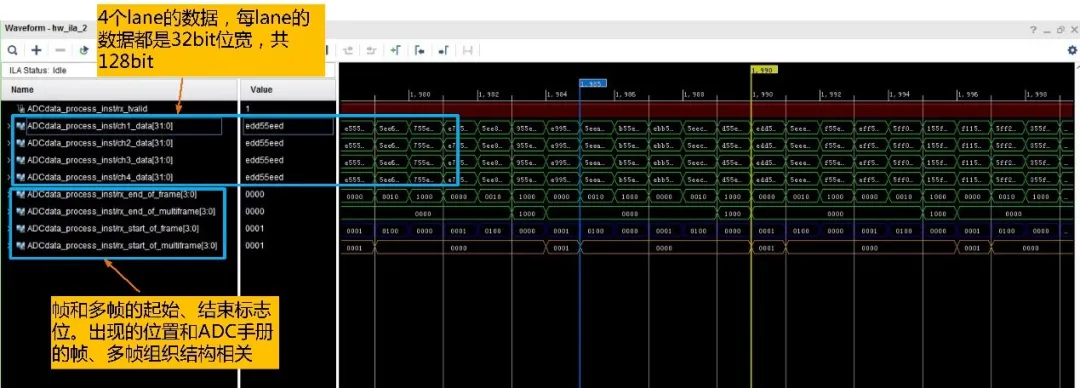

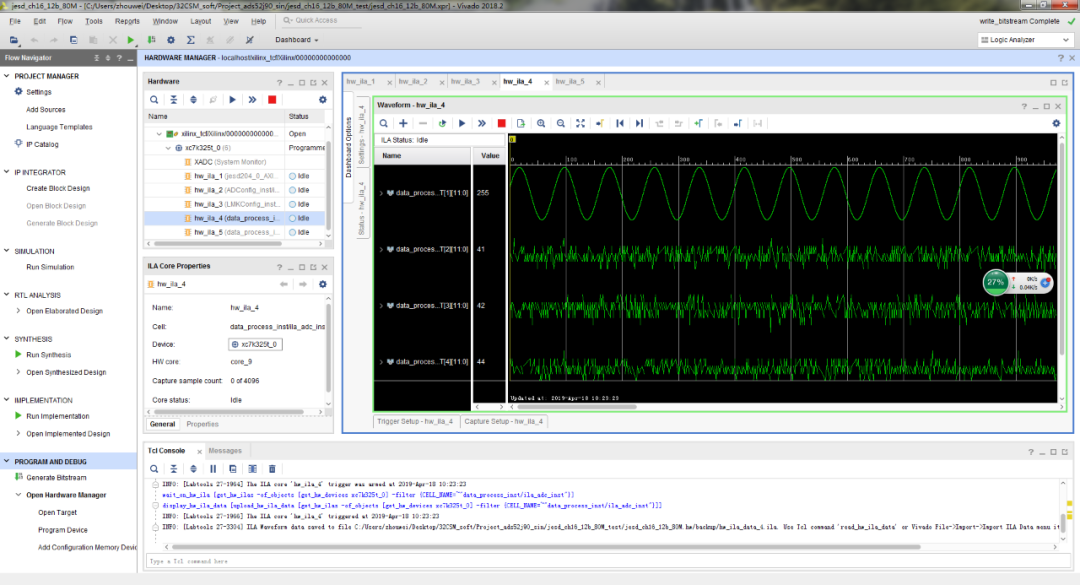

我们通过ILA逻辑分析仪来观察每一路的ADC采样数据，看是否正确。

如下图15所示为小青菜哥哥的jesd204 IP核信号的连接方式，供大家参考：
