一、为什么要有差分放大电路
1.将一个信号从一个地方传输到另一个地方，如果近距离的传输那么直接用串口，IIC等常用的通信方式就行了；如果长距离传输呢？
2.长距离传输至少要考虑传输过程中，外界环境对信号的影响。

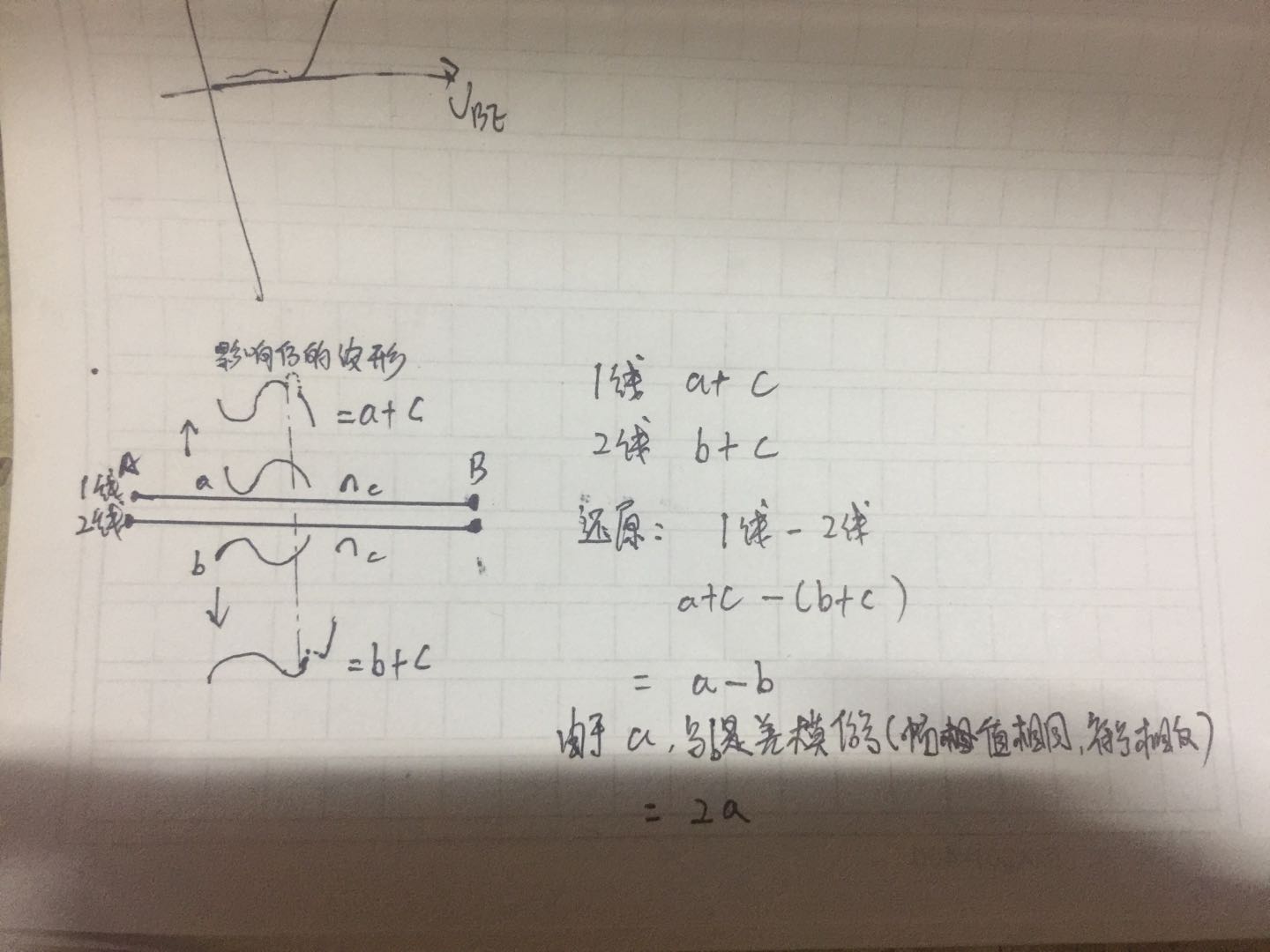

3.先看一张图片：

先来解释这张图片，我想将一个交流信号a通过1线从A传输到B，这时候外面来的一个干扰信号c,使得a信号变成a+c信号。
4.这时候有一个聪明的人多加了一条线，这个人谁，至少中国式教育中并没有介绍，大学的教育，真的很奇怪，模电书有介绍差分放大电路，而且很详细很权威，不过我一直不明白这项技术有什么用，如果老师们能够结合实际讲解这些电路，我也许会感兴趣。接着说吧，多加的这条线,我称为2线，2线传输的信号b是跟信号a幅值相同，符号相反（官方术语差模信号），当然交流信号b受到c的影响变成b+c。
5.1线-2线/2就可以得到理论跟交流信号a一样的的信号。1线-2线的“-”功能就是差分电路实现了。

差分电路可以实现也比较简单，也放大了两倍，但是真正意义的差分放大电路是通过加三极管的，分析如下所示：

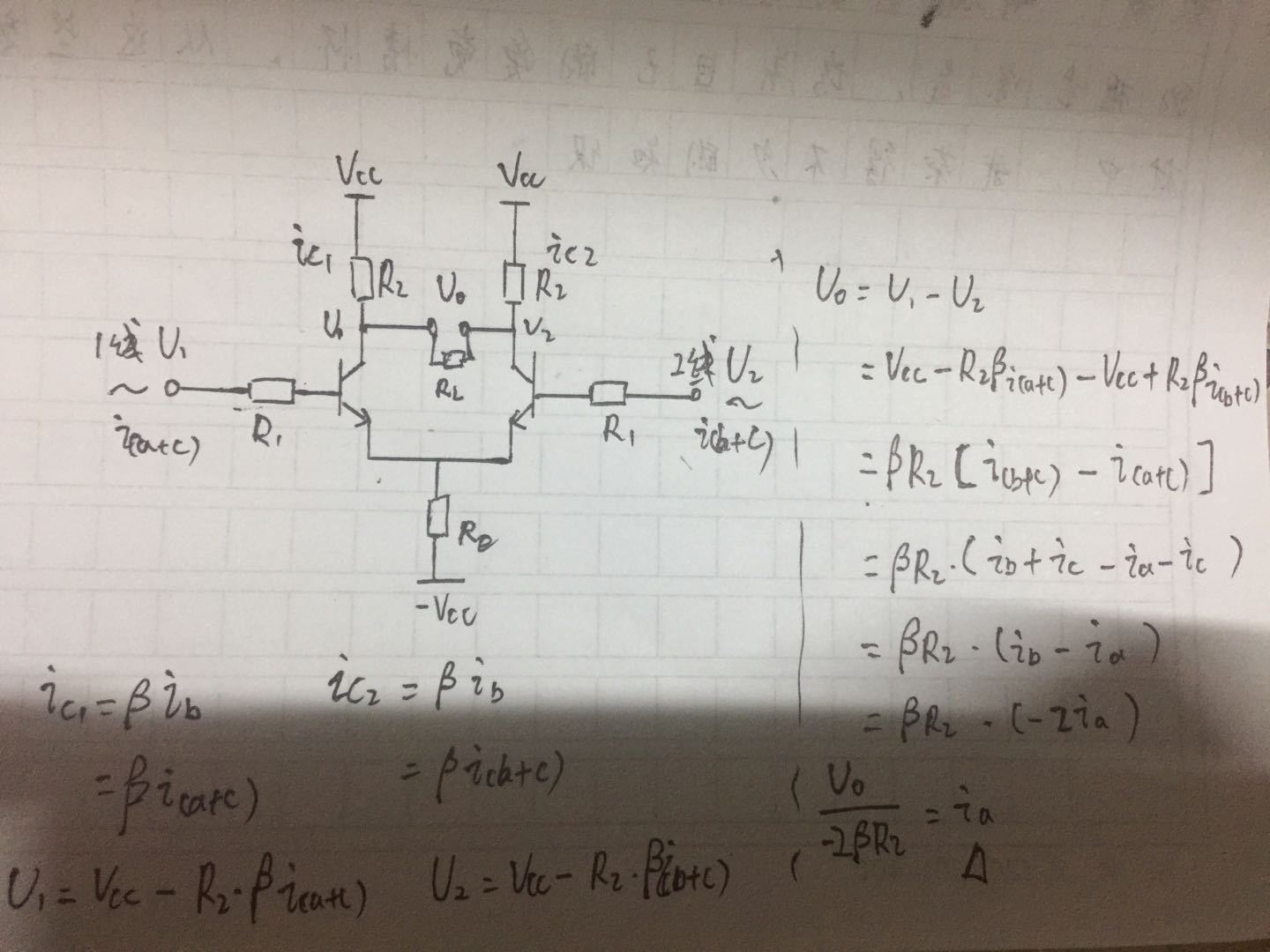

二、差分放大电路设计
1.
2.通过上面的分析公式，可知差分电路可以实现对应功能，对于发大放大功能就是三极管发挥的作用。
三、分析差分电路难点
1.为什么差分电路有助于放大差模信号，抑制共模信号？
答：这个问题可以分为两个地方进行分析，对于差模信号，通过上面讲解我们可以知道，差模信号其实是幅值相同，符号相反的信号，就上面的图来说，当信号a在某个时刻增加时，信号b就相应的减少，基极的电流变化，集电极电流也会跟着相应的变化，大小相等，符号的电流在Re电阻上面的节点就会抵消了，Re上的电流就不会变，也就不会引起反馈。对于抑制共模信号，增加共模信号（这里共模信号不是指在传输过程中的干扰信号，而是三极管受温度外界因素影响产生的干扰）,对于两个两个三极管来说的作用是一样的，也就不会抵消，如果你不知道Re的反馈是如何产生的。下面有一张图有助于你理解。

2.为什么Re下面接的是负电源。
答：通俗的来讲，有时候基极的电流信号可能比较微弱，确保三极管能够工作在放大区，这时候接负电源就能够实现目的。
3.两个三极管的Re电阻可以分开吗，或者为什么要接在一起？
答：不可以，主要是利用抵消作用放大差模信号。分开后不管共模信号还差模信号都会被抑制。
