差分放大电路是一种常见的电子放大电路，它利用差分信号输入来实现信号的放大。差分放大电路由两个输入信号和一个输出信号组成，输入信号相互之间呈差分（即两个信号之间的差值），输出信号是输入信号经过放大处理后的结果
差分放大电路通常用于抑制共模信号干扰和提高信号的共模抑制比。它可以在各种电路应用中使用，例如音频放大器、运算放大器、数据通信接口等。
1 差分放大电路的基本组成
将两个电路结构，参数均相同的单管放大电路组合在一起，就成为了差分放大电路的基本组成，在理想状态下两部分三极管和电阻特性一致，当两端输入相等均为0时，此时输出也为0，温度升高时，Icq1升高，Ucq1减小，Icq2升高，Ucq2减小，两端变化相等相互抵消，有着抑制输出端零点漂移的作用。
1.1 抑制零漂的原理
假设两个上图的三极管放大倍数是，差分输入为
，两端的集电极输出电压的变化量分别为：
则放大电路的输出电压的变化为
=
+
=
由此可以看出差模放大倍数和单管电压放大倍数相同，多用一个放大管后，放大倍数没有提高，但是换来了对零漂的抑制。
1.2 差模信号和共模信号的区分
如果差分两端输入电压大小相等、极性相反的信号叫做差模信号；如果两端输入电压大小相等、极性相同的信号，这样的信号叫做共模信号。理论上差分放大电路两个输入端加上任意大小相同，任意极性的输入信号和
都可以看做某个差模信号和某个共模信号的组合。其中差模信号
和共模信号
的值为
=
-
=
(
+
)

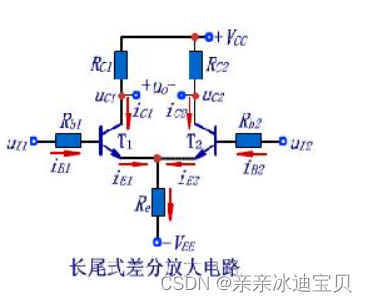

2 长尾式差分放大电路
长尾Re的作用是引入了一个共模负反馈，对差模信号无反馈作用，
假设存在一个正值的共模信号，两个晶体管的集电极电流ic都会增加，流到Re时的电流ie增加，此时就有Re的电位增加，反馈到两管的基极回路中，和
都会降低，限制了ic的增加。
Re越大，共模负反馈就越强，则抑制零漂的效果就越强随着Re的逐渐增大，直流压降越来越大，为了避免电压变化范围过大，在电路中引入一个负电源-VEE来补偿Re上的直流压降。
2.1 静态分析
基极电流为
+
+2
=
静态集电极电流
=
=
-
静态基极电位为
= -

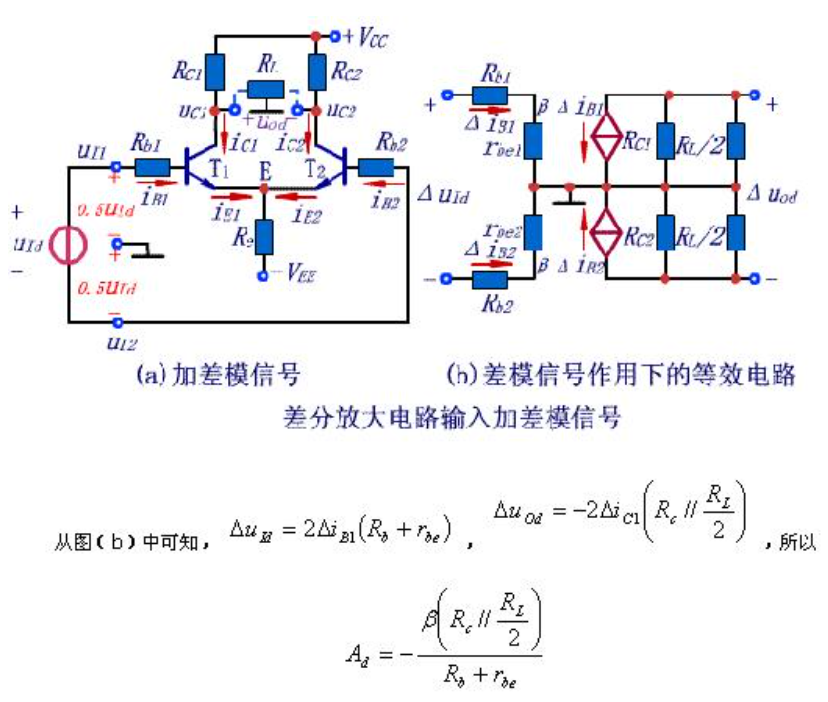

2.2 动态分析
由于接入Re后，差模信号流过Re的电流不变，Ue相当于一个固定电位，在交流通路中可以将Re短路。
差分放大电压和单管放大电压一致，是以牺牲一个管子为代价获得了抑制零漂的能力。
输入电阻和输出电阻分别为：
3 差分放大电路的四种输出方式

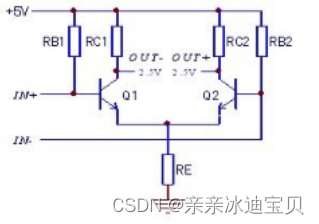

如图所示，差分信号输入放大过程可以分为以下几步。
1.在左侧输入信号，会在T1管的集电极输出反相放大的电压信号；
2.会在发射机输出同向放大的电流信号，假如底部是Re处是电流源的话，向下的电流会保持不变，此时电流信号输出给右侧晶体管的发射极端；
3、此时会有一个向上的电流，这个电流会分流出去，叠加在基极和集电极，使得两边的电流减小，由于集电极是基极的β倍，基极占比可以忽略不计，大部分叠加在集电极；
4、此时集电极电流减小，此时会在集电极输出放大的电压信号，和底部传入的电流信号相比，此信号是同向放大的电压信号，
左侧IB增大控制IC增大，IE=IB+IC,由于底部是恒流源，电流保持不变，此时电流流向右边。电流在右边叠加1在基极和集电极，会减小原有的电流，由于两个管子的参数基本一致，可以得出左边的增大量等于右边管子的减小量。所以可以在右边得到大小相同方向相反的波形。
这也就是差模关系，左侧输出反相放大信号，右边输出同向放大信号也是大小相同方向相反的差模关系。
此时单端输出单端输入时，假设放大倍数为10，那么左侧输出-10倍，右端输出是10倍。
如果是单端输入双端输出的话，左侧减右侧就是输出-20倍。
如果是双端输入的话，左端输入在左端输出-10倍，在右端输出10倍，右端的输入在左端输出10倍，右端输出-10倍，但是右端输入的信号为差模信号，所以叠加起来左端输出-20倍，右端输出20倍。
双端输入双端输出的话，左端减右端输出-40倍。
