差分运算放大电路，对共模信号得到有效抑制，而只对差分信号进行放大，因而得到广泛的用。
注：
（1）共模信号
共模信号（common mode signal）是指同时作用于多个电路或电子设备上的信号，这些信号具有相同的幅值和相位，且相对于设备或电路的地（或参考）电势具有相同的偏移量。共模信号通常是由于电源噪声、接地回路干扰、信号线的不平衡等原因产生的。
共模信号在电路和电子设备中通常是一种干扰信号，它会干扰正常的信号传输和处理，降低设备的性能和可靠性。因此，为了减少共模信号的影响，电路和电子设备通常采用一些抑制共模信号的技术，如差分信号传输、屏蔽、接地和滤波等。
（2）差分信号
差分信号（differential signal）是指由两个相互独立的信号线（通常称为正极和负极）传输的信号，它们分别携带了相反的信号。在差分信号中，信号的大小是由正极和负极之间的电压差（即差分电压）决定的。差分信号通常用于传输数字信号和高速信号，如USB、HDMI、以太网等。
差分信号具有许多优点。首先，它具有较高的噪声抑制能力。由于信号是由两个相反的信号线传输的，因此它们能够相互抵消共模噪声，从而提高信号传输的可靠性。其次，差分信号具有较低的辐射和接收电磁干扰（EMI/EMC）能力。由于差分信号的信号线在传输过程中的电压差相对较小，因此它们产生的电磁辐射也相对较小。另外，差分信号的接收端通常采用差分放大器进行信号放大，这也可以减少接收端对EMI/EMC的敏感度。
差分信号也有一些限制和缺点。首先，它需要使用两根信号线传输信号，这可能增加设计和成本的复杂度。其次，差分信号需要保持信号线的平衡，即保持正极和负极之间的阻抗和电容等参数相等，否则会导致信号失真。此外，在实际应用中，差分信号的传输距离也可能受到限制，需要进行合适的信号放大和衰减等处理。
1.差分电路
目标处理电压：是采集处理电压，比如在系统中像母线电压的采集处理，还有像交流电压的采集处理等。
差分同相/反相分压电阻：为了得到适合运放处理的电压，需要将高压信号进行分压处理，如图1中V1与V2两端的电压经过分压处理，最终得到适合运放处理的电压Vin+与Vin-。
差分放大电路：

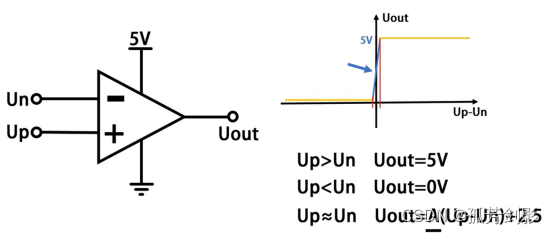

反馈，对于运算放大电路来说，运放工作在线性区，所以这里一定是负反馈，没有反馈(开环)或者是正反馈，那是比较器电路而不是放大电路，这时候运放工作在饱和区或称为非线性工作区，正因为饱和，
输出才是电源电压的幅值。
2.带正反馈的运放电路
图2是一种带正反馈的运放电路，这里就不能叫运算放大电路了，因为运放的开环放大倍数理想是无限大，当然实际中不可能无限大，所以如下结构是迟滞电压比较器，运放工作在非线性区或饱和区。
3.运放

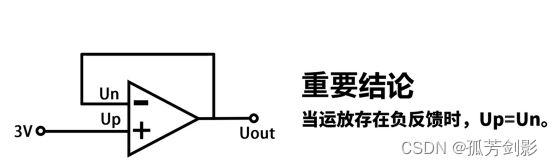

4.负反馈

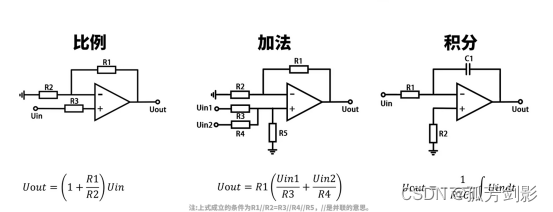

5.运放的负反馈电路
