序列发生器构成有两种形式
- 计数器+组合逻辑电路（译码器/多路选择器）
- 移位寄存器构成的最大长度序列发生器
- 74161是计数器，选第一种
-
产生1101000101序列的计数型序列信号发生器
- 确定模值，序列长度为10，需要模十计数器
- 计数方式：OC置数法，从1111往上倒数十位， 15-X+1=10解得X=6=0110，准备放置的数为0110
- 确定组合逻辑，0110对应输出状态1一直到1111输出状态1。
- 8选1MUX为74151，确定计数器的QDQBQA端连接到八选一的A2A1A0端

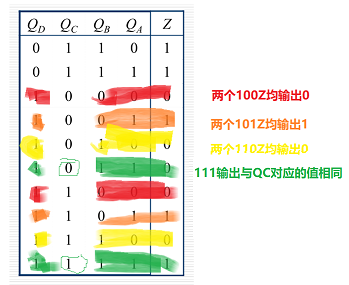

- 根据数据选择器的工作原理，需要在D7~D0端提前准备好数据。列出QDQBQA的可能取值从010到111，其中100到111重复了两遍，这时可以借助QC端数据来确定。未用到端口如000对应D0和001对应D1取值任意。

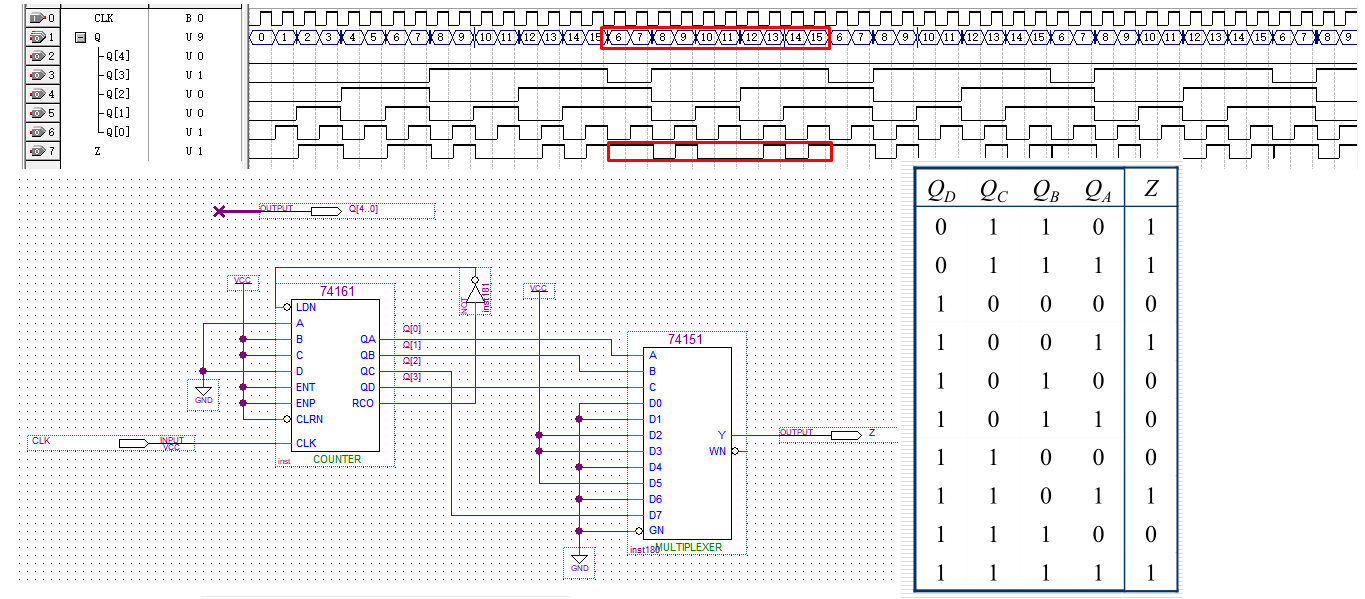

- 代入检查是否能自启动，仿真波形如图所示，计数器第2轮计数从6开始计到15，输出Z也和题目对应上了
- 再举一例长度为12的序列发生器，计数器型号163，同步清零不需要中间状态，故当计数器从0000开始数到11=1011时可以给清零端提供信号。利用QDQCQB连接到151的CBA端作为数据选择的输入信号。长度12即有12个不同状态，但八选一只能提供8个状态选择，咋办。利用QA也参与决定状态输出则12个状态可以缩小为6个，这样就满足了小于8个状态的要求。两个000为一组均输出1，两个001为一组均输出0，两个010为一组输出值与QA相同，故直接将QA连到D2，以此类推。这样就可以看出从0000开始计数就比上面从1111倒着往回数的方法描述状态更简洁，上面还跳了一个QC。
- 学数电一直很讨厌状态的描述，觉得罗里吧嗦的。我快速讲下大概意思，能明白即可。
