51单片机 | 矩阵键盘行扫描
————————————————————————————————————————————
分类：
-
按结构原理分：
- 触点式开关按键
- 无触点开关按键
-
接入方式
- 独立式按键
- 矩阵式键盘
————————————————————————————————————————————
矩阵式键盘识别方法（行扫描法）
-
检测列线的状态：
列线Y4~Y7置高电平，行线Y0~Y3置低电平。只要有一列的电平为低，则表示键盘该列有一个或多个按键被按下。若所有列线全为高电平，则键盘中无按键按下。
-
判断闭合按键所在的位置：
行线置高电平，列线置低电平。检测行线的状态。
-
举例：当按下第一行第一列的按键时
- 行扫描，行线为低电平，列线为高电平，得到 1110 0000
- 列扫描，行线为高电平，列线为低电平，得到 0000 1110
- 将得到的结果进行或运算，得到 1110 1110，对应第一行第一列，十六进制为0xEE
- 按键表
| 行 | 列 | bin | hex |
| 1 | 1 | 1110 1110 | 0xEE |
| 1 | 2 | 1101 1110 | 0xDE |
| 1 | 3 | 1011 1110 | 0xBE |
| 1 | 4 | 0111 1110 | 0x7E |
| 2 | 1 | 1110 1101 | 0xED |
| 2 | 2 | 1101 1101 | 0xDD |
| 2 | 3 | 1011 1101 | 0xBD |
| 2 | 4 | 0111 1101 | 0x7D |
| 3 | 1 | 1110 1011 | 0xEB |
| 3 | 2 | 1101 1011 | 0xDB |
| 3 | 3 | 1011 1011 | 0xBB |
| 3 | 4 | 0111 1011 | 0x7B |
| 4 | 1 | 1110 0111 | 0xE7 |
| 4 | 2 | 1101 0111 | 0xD7 |
| 4 | 3 | 1011 0111 | 0xB7 |
| 4 | 4 | 0111 0111 | 0x77 |
————————————————————————————————————————————
矩阵式键盘应用实例
实现结果：

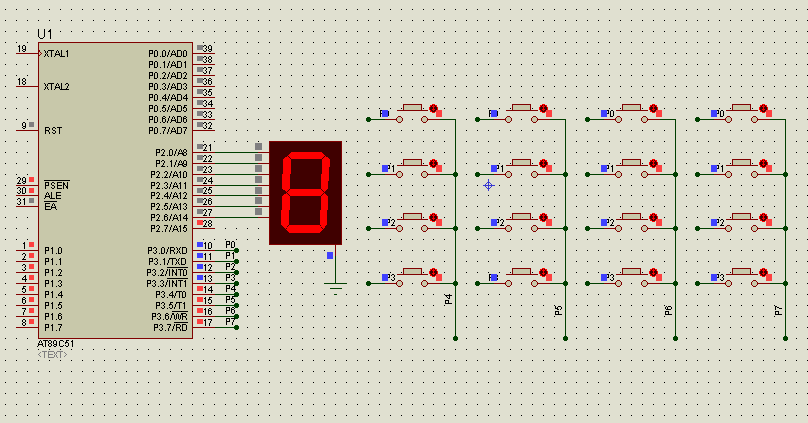

通过4*4矩阵键盘对应数码管显示0~F
设计思路：
- 当检测到按键被按下时，将此时行扫描的结果存入临时变量，再进行列扫描，得到的结果和临时变量进行或运算。
- 通过数组存放按键和数码管编码，行列扫描得到结果后遍历数组，找到对应的编码位置并显示数码管编码
实现代码：
1 #include <reg52.h>2 typedef unsigned char uchar;3 typedef unsigned int uint;4 uchar code KEY_TABLE[] =5 {6 0xEE, 0xDE, 0xBE, 0x7E,7 0xED, 0xDD, 0xBD, 0x7D,8 0xEB, 0xDB, 0xBB, 0x7B,9 0xE7, 0xD7, 0xB7, 0x77
10 };
11 uchar code TABLE[] =
12 {
13 0x3F, 0x06, 0x5B, 0x4F,
14 0x66, 0x6D, 0x7D, 0x07,
15 0x7F, 0x6F, 0x77, 0x7C,
16 0x39, 0x5E, 0x79, 0x71,
17 };
18 void Delay(uchar m)
19 {
20 --m;
21 }
22 void main()
23 {
24 uchar temp, key, i;
25 while(1)
26 {
27 P3 = 0xF0;
28 if (P3 != 0xF0)
29 {
30 Delay(2000);
31 if (P3 != 0xF0)
32 {
33 temp = P3;
34 P3 = 0x0F;
35 key = temp | P3;
36 for (i = 0; i < 16; ++i)
37 if (key == KEY_TABLE[i])
38 break;
39 P2 = TABLE[i];
40 }
41 }
42 }
43 }
