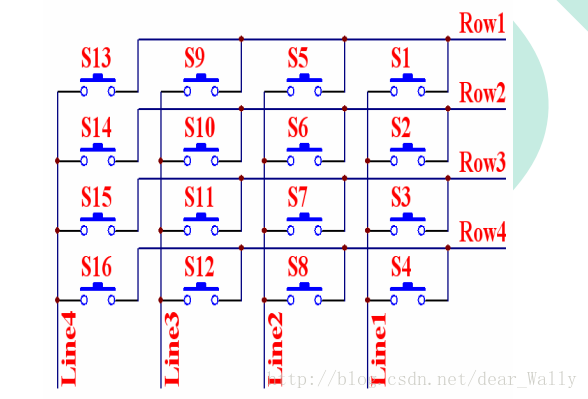

当我们的电路有很多按键时，一般会采用矩阵方式与单片机相连来减少对单片机IO的浪费，如下图方式。
这个电路的原理:
1、比如检测S13是否按下，单片机把Line4设为输出，并输出低电平，而Line3、Line2、Line1设为开路输入，或输出高电平，反正只要这三个脚不为低电平就行了。
2、设Row1、Row2、Row3、Row4为输入脚，单片机去读Row1、Row2、Row3、Row4，如果对应管脚为低，那么对应按键就被按下了，比如Row1为低电平，那么说明S13被按下；Row2为高电平，那么S14没有被按下，以此类推，就可以检测该列的按键状态。
3、检测完Line4列的按键，然后检测Line3列的按键，步骤同1。
由于按键存在抖动，一般我们要进行去抖动作，去抖方法有很多，可以自己网上查。
下面说一下这个电路存在的BUG，如果你不需要多个按键同时按下的话这个电路是没有问题的，但是如果单独一个按键按下需要一个功能，几个按键同时按下又要一个功能；比如我们键盘上面的Ctrl + S 为保存功能，Ctrl + Alt + Delet 为任务管理功能一样。
而这个电路如果有3个按键一起按下那么就有可能导致误操作，如下图：

扫描Line4列的按键时，如果S13、S9、S10同时按下时，Line4输出低电平通过S13传输到Row1读到低电平正常。图上可见，由于S9和S10同时按下，会使Row1和Row2短路，所以Row2也是低电平，由于扫描的是Line4列的按键，所以Row1对应S13、Row2对应S14、Row3对应S15、Row4对应S16、此时Row2是低电平所以会认为是S14按下了。其他列的也一样，所以大家要注意这个问题。
