序

整整一年没动硬件，整理电脑文档时，突然发现自己之前刚毕业那会儿，在公司开始学习使用AD绘制电路原理图的时候，顺便写的一个教程。

个人感觉绘制电路图的步骤应该已经算是比较详细了，觉得对新手应该还是挺有用的，所以写个帖子分享出来，以后自己也随时随地能看。

另外前几天刚翻出来看了看，发现里面有些内容有点乱，于是重新整理了一版，内容也完善了下。由于东西太多，这里只列出目录和部分章节需要的朋友可以下载。

版本记录

版本号（文件名）	修改说明
初始版本	初始学习记录笔记
AD14绘制PCB教程_V1.0	文件名增加版本号增加概述和全文流程章节分段细化部分章节步骤、截图、注意事项
AD14绘制PCB教程_V2.0_20200317	重新调整章节、梳理流程整理内容顺序、调整部分错误
AD14绘制PCB教程_V2.3_20200319	增加AD绘图流程VISIO示意图增加AD绘图2个工程、4个文件示总结意图完成重新整理的章节、绘图流程补充部分步骤详细内容调整部分错误

正文开始：

1. 概述

通篇文章通过对一个参考项目电路图、PCB、出板整体流程步骤的顺序记录，旨在从宏观整体上梳理绘制电路图整个步骤。

文中主要目的是梳理整个绘图流程，对于某些具体技术细节会一笔带过，如放置某个元器件引脚的操作方法等，这些技术细节可以在绘图的时候百度就行。

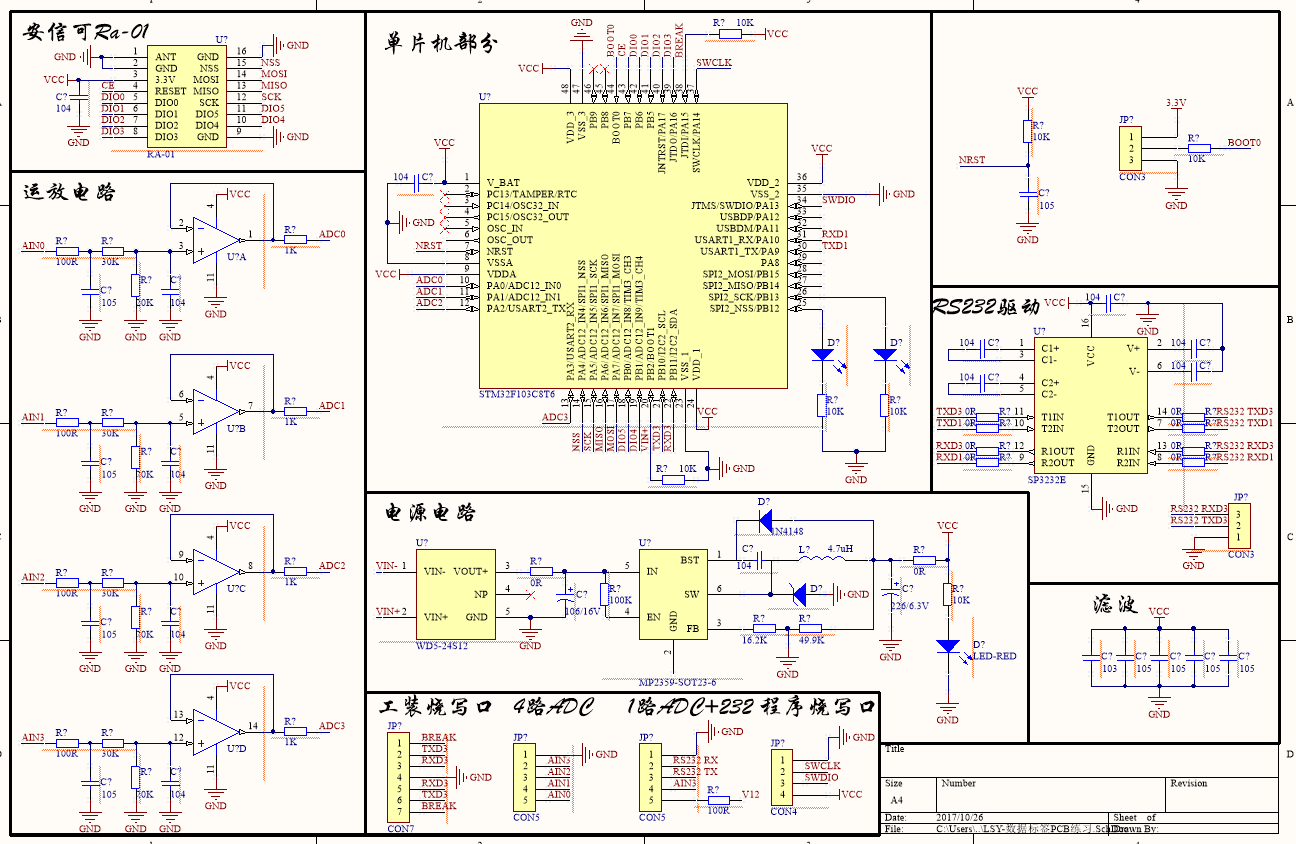

1.1. 参考项目电路图

在这里插入图片描述

1.2. AD14绘制电路图大致流程

使用AD绘制电路图主要两大步骤：制作元件集成库、绘制PCB（备注：绘制PCB含电路原理图的绘制、生成PCB、布线等）。

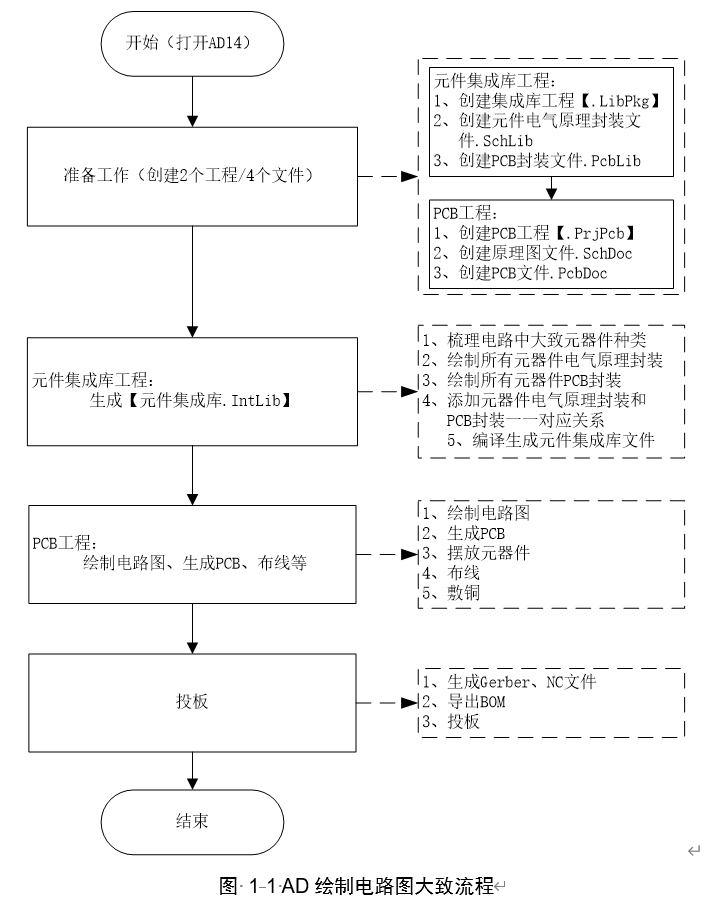

整个绘图到出板的大致过程如下（左边为大体流程，右边为详细流程）：
在这里插入图片描述

1.3. 关于准备工作

如上流程图所示，绘制一个完成的电路图，需要创建两个工程：

【元件集成库工程】：用于生成元件集成库文件。
【PCB工程】：用于绘制电路原理图和生成PCB文件。

绘制PCB工程时，需要用到元件集成库工程中生成的集成库文件。工程目录树结构示意图如下：

表格 1‑1 工程结构目录树示意图

两个工程与四个文件：
元件集成库工程（.LibPkg）
\|----元件电气原理封装文件.SchLib
\|---- PCB封装文件.SchDoc

PCB工程（.PrjPcb）
\|----原理图文件.SchDoc
\|----PCB文件.PcbDoc

下面正文开始。

2. 准备工作

2.1. 创建元件集成库工程（.LibPkg）

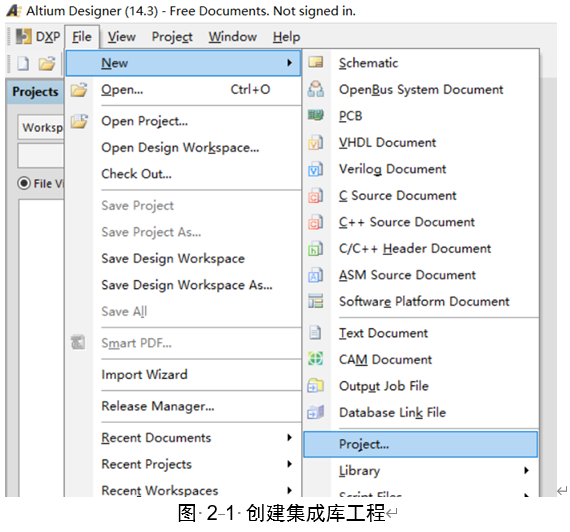

2.1.1. 新建【集成库工程.LibPkg】

集成库工程用于保存本次项目绘制的所有的原件。（Integrated Library：集成库）

File
New
Project
弹窗中工程类型选择集成库：Integrated Library
填写工程名
填写工程保存路径

在这里插入图片描述

2.1.2. 新建【元件电气原理封装】【元件PCB封装】文件

元件库文件用于绘制每个原器件的电气原理图；PCB库用于绘制每个元器件PCB封装。当两者都绘制完成以后，需要对两者中的元器件添加一一对应关系。

File
New
Library
两个库文件：Schematic Library和PCB Library

在这里插入图片描述

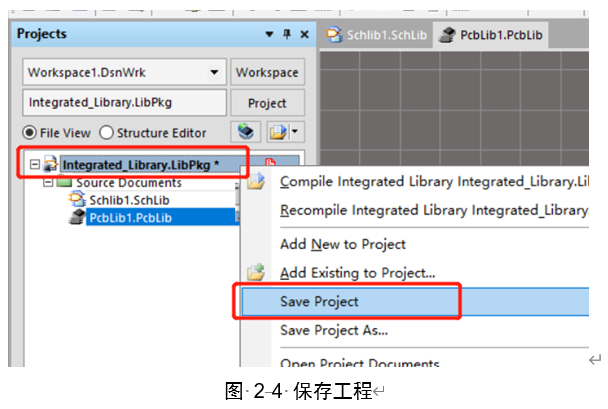

2.1.3. 保存工程

左键点击选中集成库工程
右键Save Project
会有两次弹窗，分别是保存元件库文件和PCB库文件，输入名字，点击保存

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-T54tOaAP-1584603120180)(C:\Users\35008\AppData\Roaming\Typora\typora-user-images\1584602701341.png)]$

2.2. 创建PCB工程（.PrjPcb）

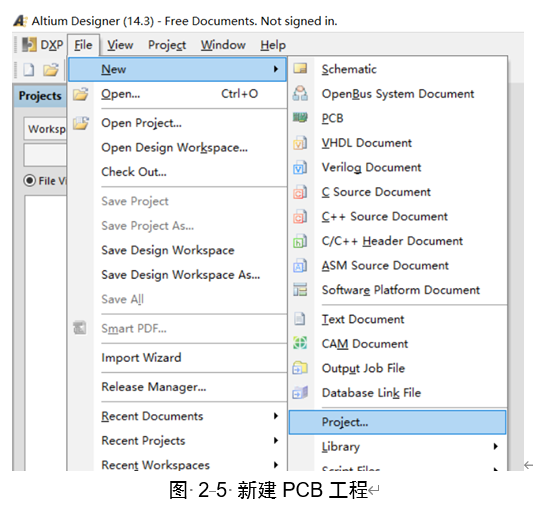

2.2.1. 新建【PCB工程.PrjPcb】

PCB工程用于绘制电路图以及生成PCB文件，最后画出完整的板子，即上面的工程只是绘制电路图前期的准备工作，此工程中才真正开始绘制电路图和生成PCB。

File
New
Project

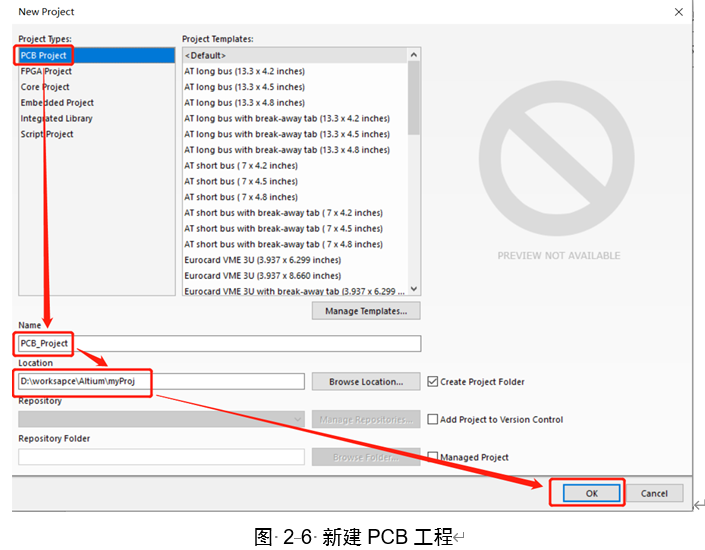

弹窗中工程类型选择PCB工程：
填写工程名
填写工程保存路径

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vhmB0sLJ-1584603120180)(C:\Users\35008\AppData\Roaming\Typora\typora-user-images\1584602761952.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QG59UquP-1584603120181)(C:\Users\35008\AppData\Roaming\Typora\typora-user-images\1584602777008.png)]$

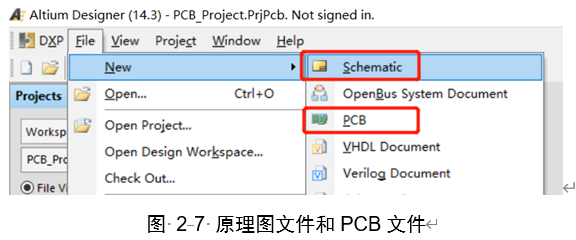

2.2.2. 新建【原理图文件】和【PCB文件】

File
New
两个文件：Schematic和PCB

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uicfjIbE-1584603120181)(C:\Users\35008\AppData\Roaming\Typora\typora-user-images\1584602809535.png)]$

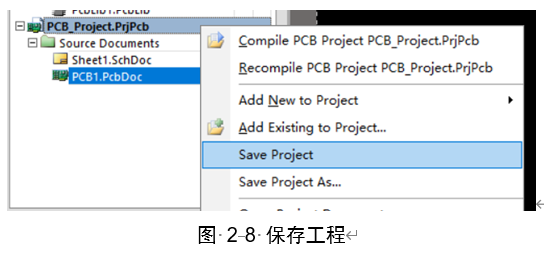

2.2.3. 保存工程

右键点击PCB工程
Save Project
会有两次弹窗，分别是保存原理图文件和PCB文件，输入名字，点击保存

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-bXWYP1Rp-1584603120182)(C:\Users\35008\AppData\Roaming\Typora\typora-user-images\1584602838604.png)]$

2.3. 工程结构展示

建好的两个工程四个文件工程结构如下图：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZE17Hywo-1584603120182)(C:\Users\35008\AppData\Roaming\Typora\typora-user-images\1584602855511.png)]$

3. 制作元件集成库（.IntLib）

3.1. 绘制元器件【电气原理图】

3.1.1. 新建一个元器件
