AD学习笔记
第一讲 AD基础认识
一、两库两图（分别对应下图）
PCB图（pcbdoc）
原理图（schdoc）
PCB库（pcblib）
原理图库（schlib）

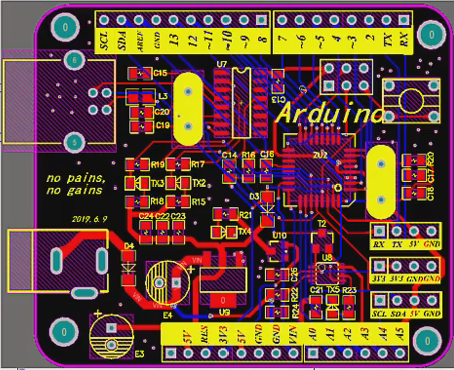

1、PCB图（pcbdoc）
PS：由原理图导入合成

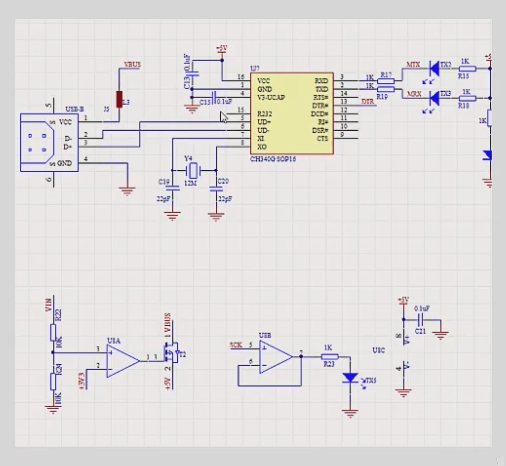

2、原理图（schdoc）
3、原理图库（schlib）
（黄色元器件标识+排针）

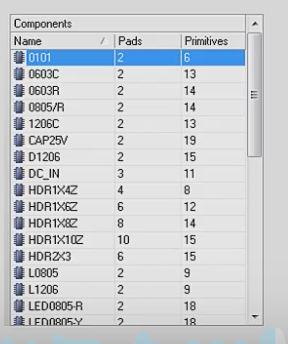

4、PCB库（pcblib）
（灰色元器件标识+排针）实物
二、封装
封装是元器件在电路板上的实际投影（包括外形实际尺寸和焊点）
常见封装

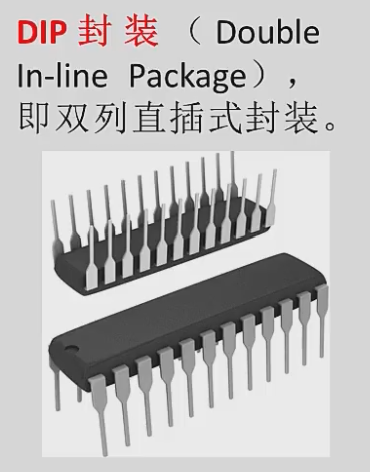

1、DIP封装

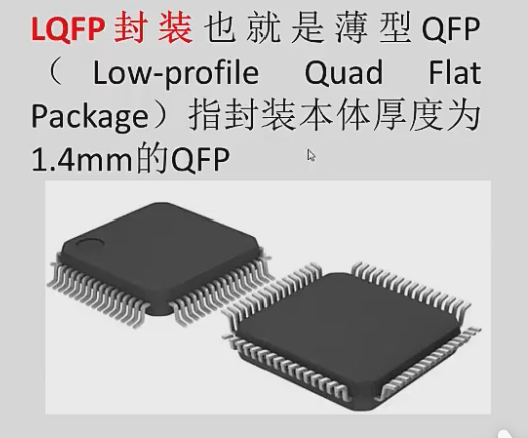

2、LQFP封装
PS：不同元器件有不同的分装形式，同一种封装形式也可以表示不同的元器件。
三、绘制整体流程
1、建立工程（PrjPcb）
File—New—Project

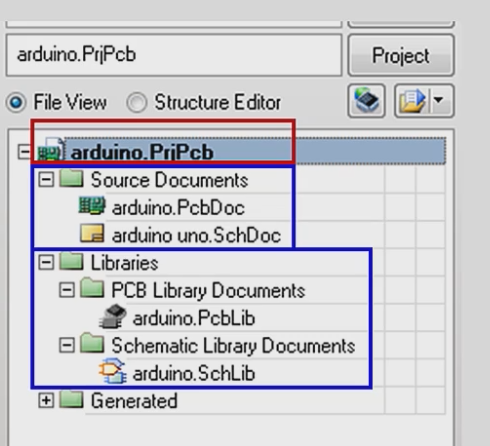

2、建立两库两图并保存整个工程（五次）
右击工程—Add new to project PS：**库** 包括自带的原理图库和pcb库+不断完善自己的原理图和PCB库
3、从库中提取绘制原理图
4、原理图导入pcb图
5、根据原理图布线
6、pcb图交由工厂打板

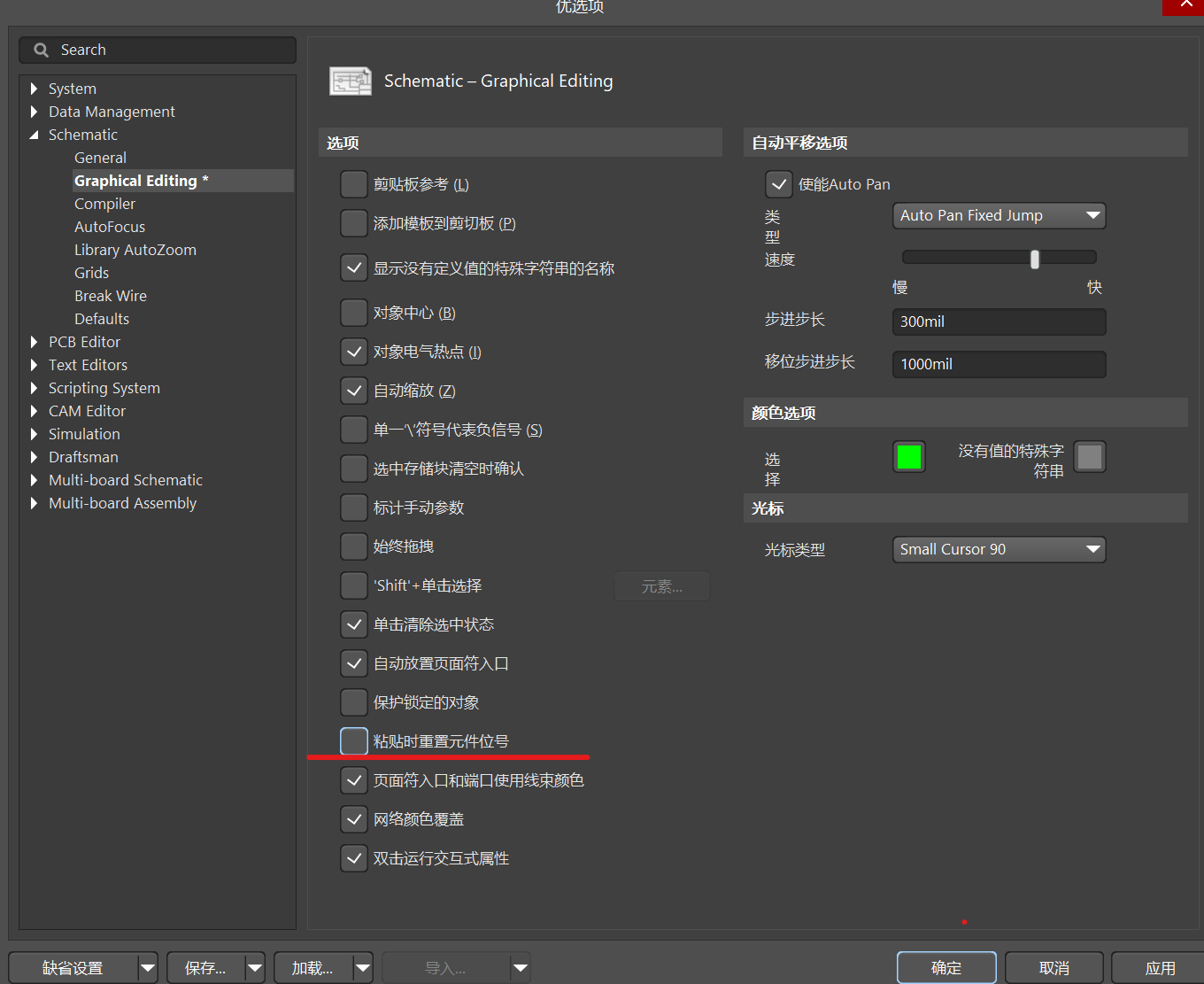

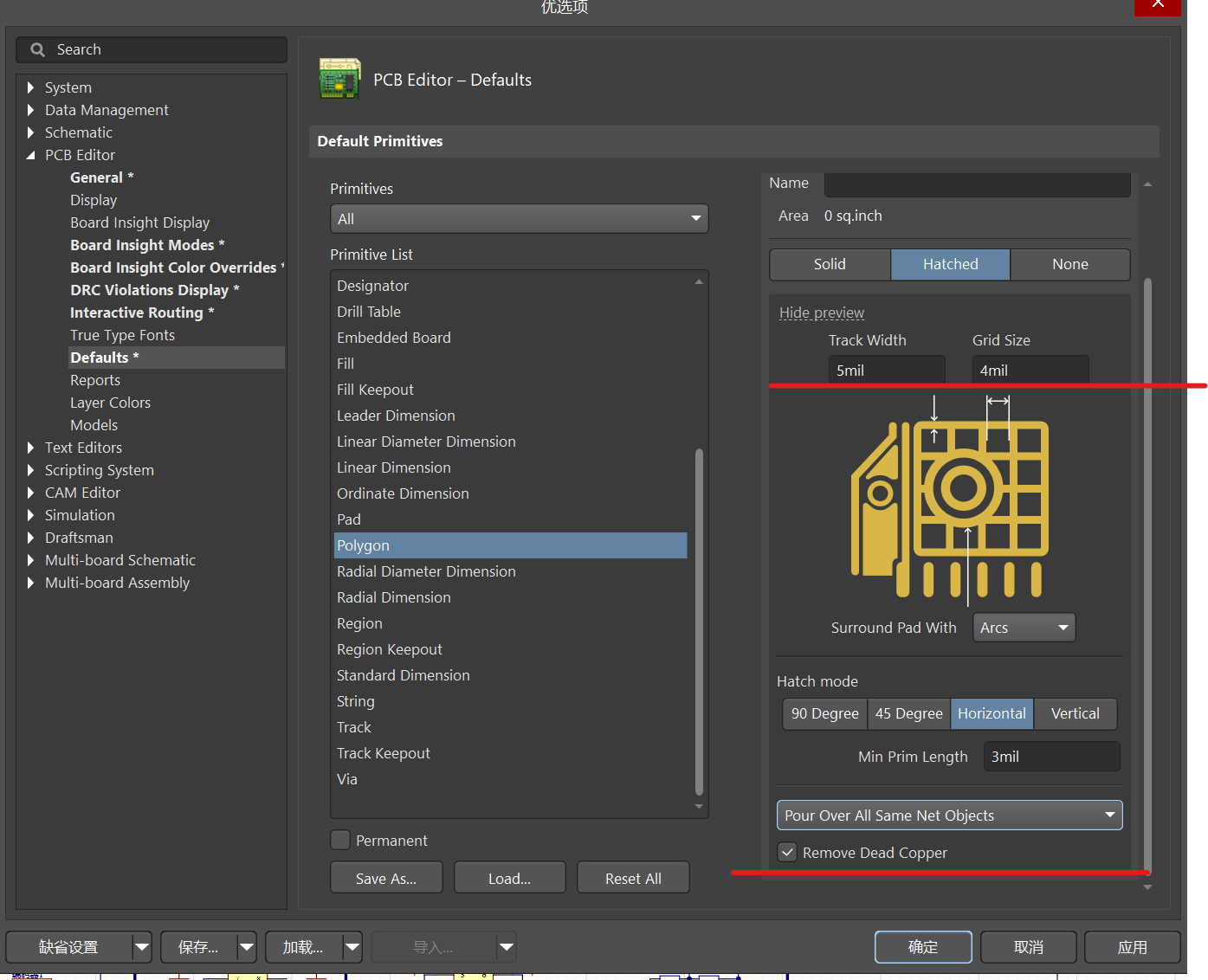

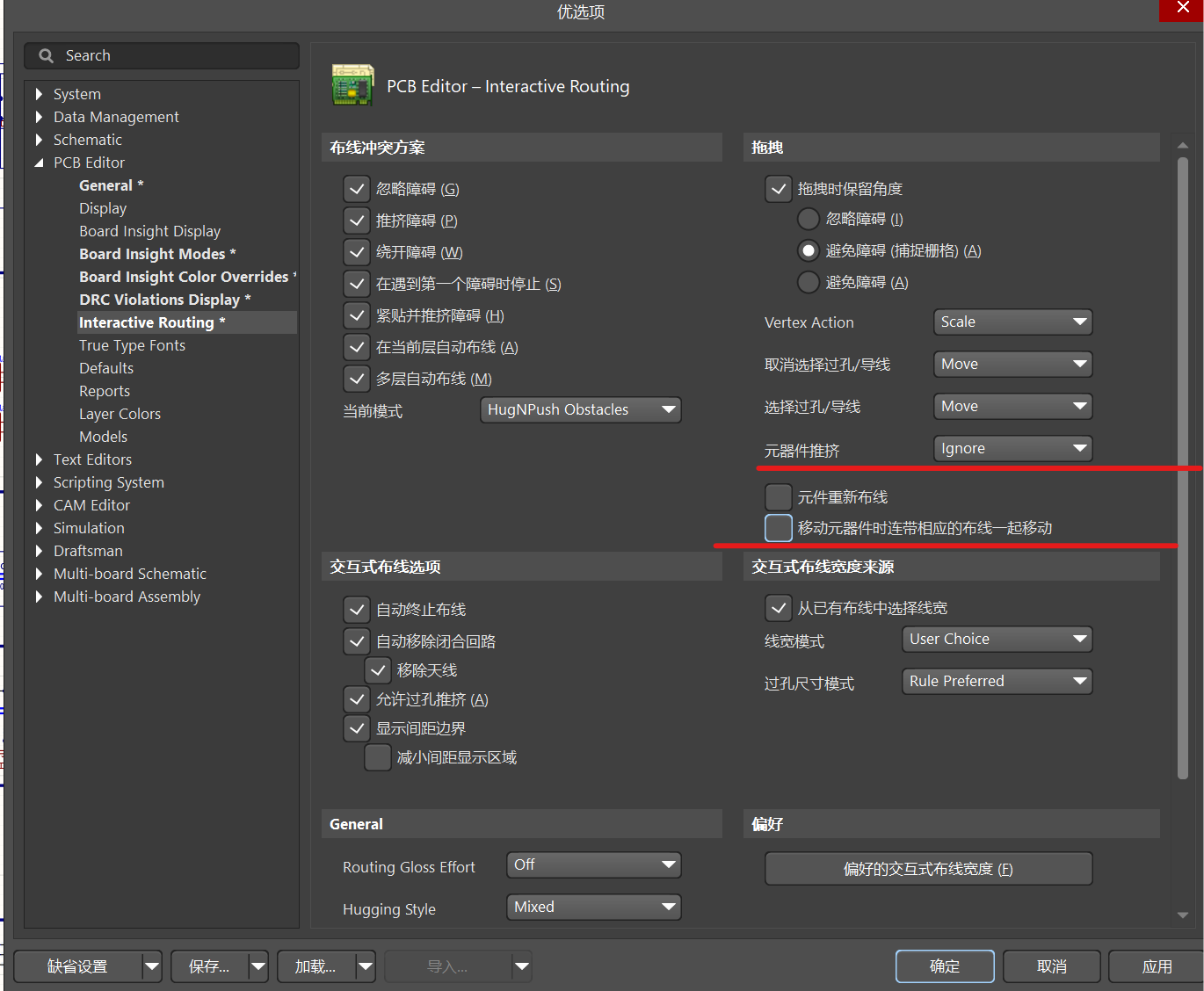

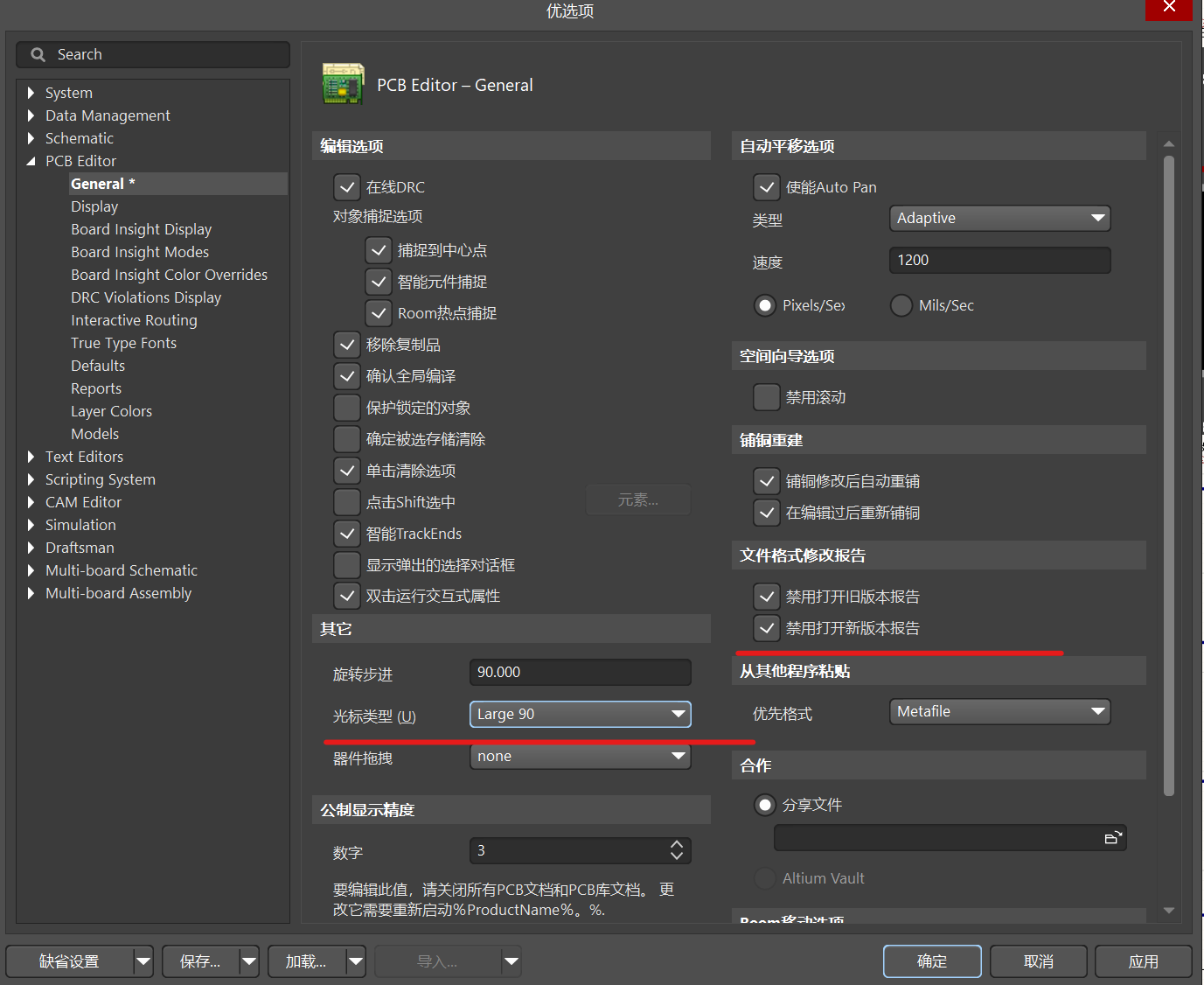

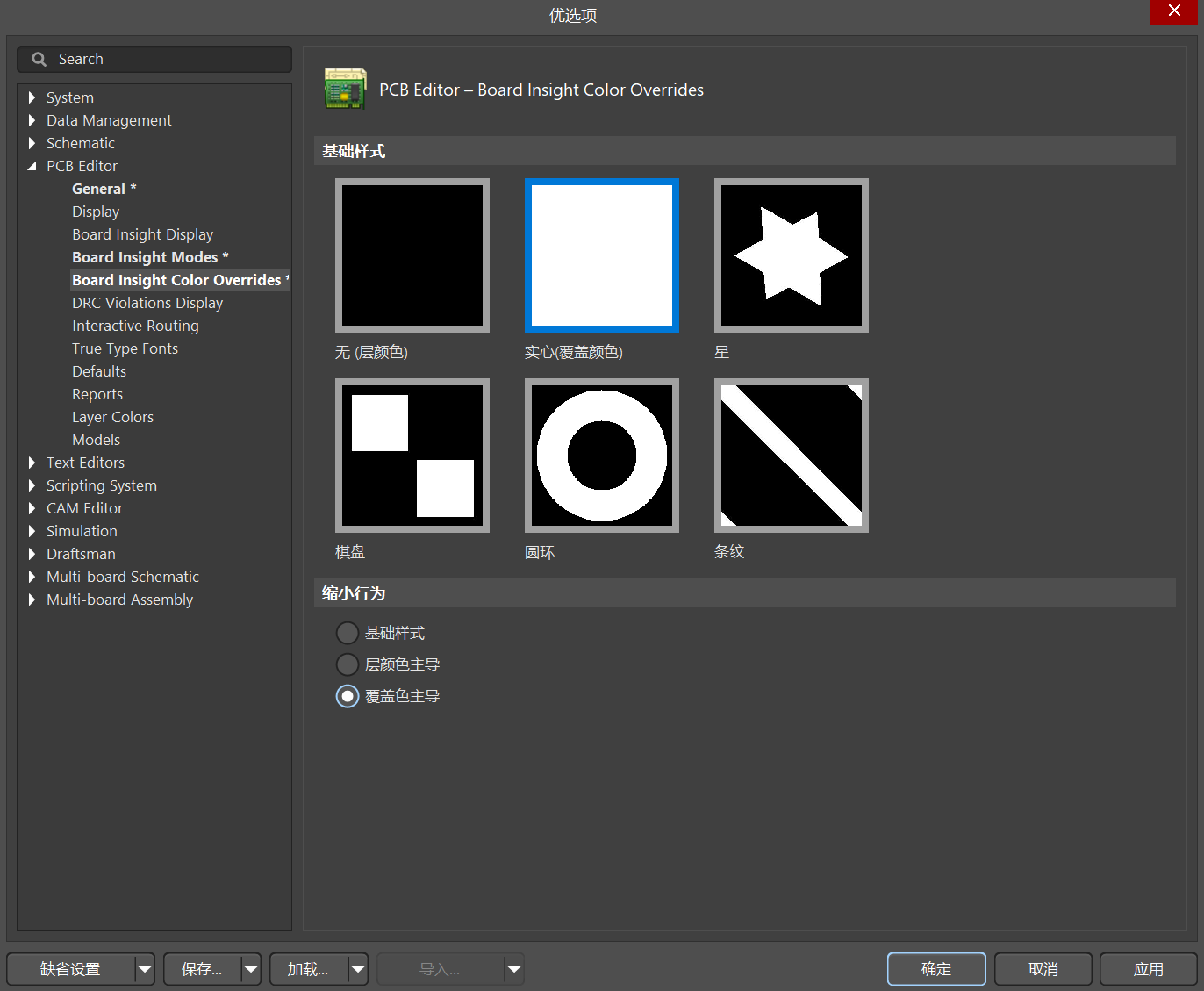

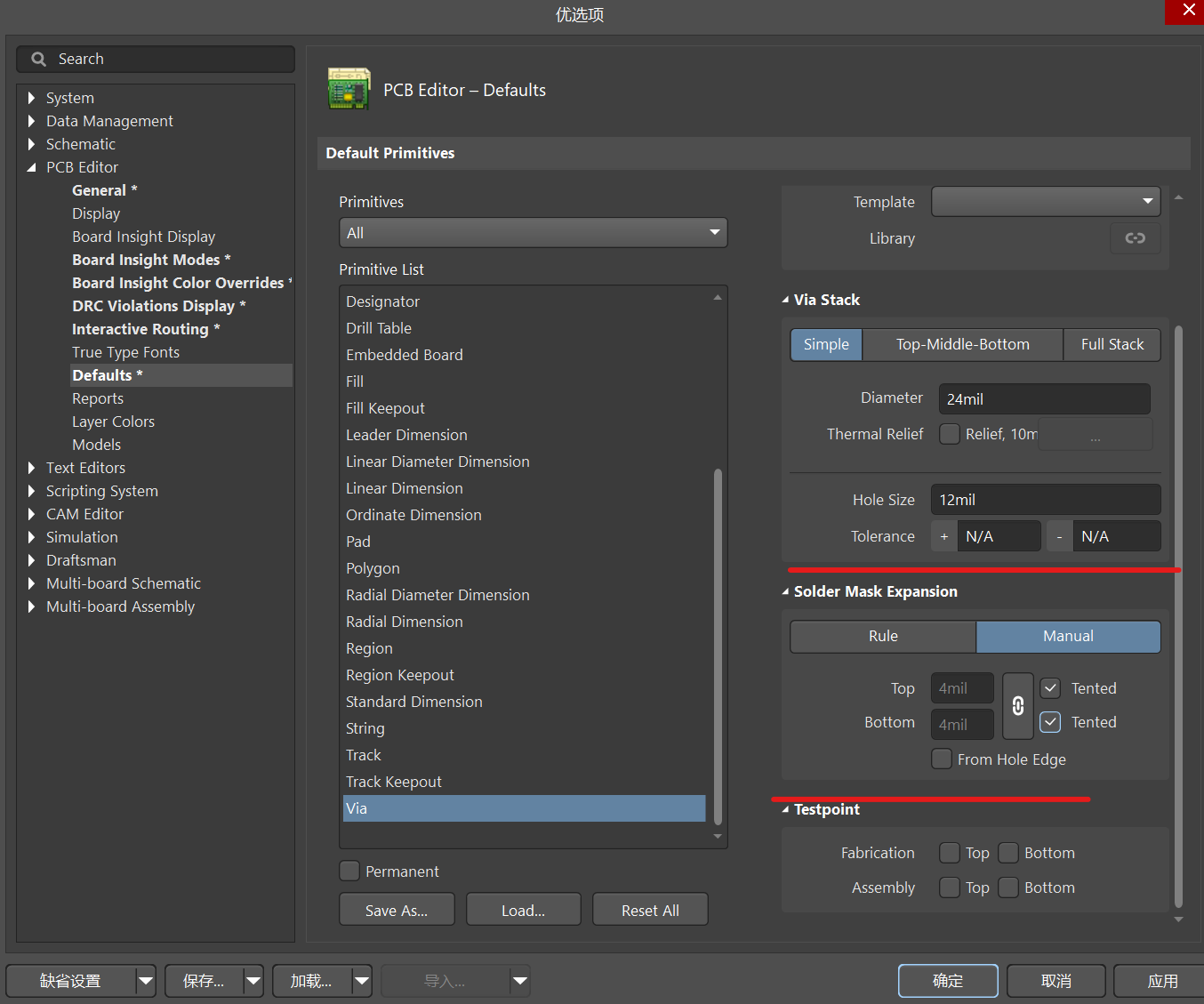

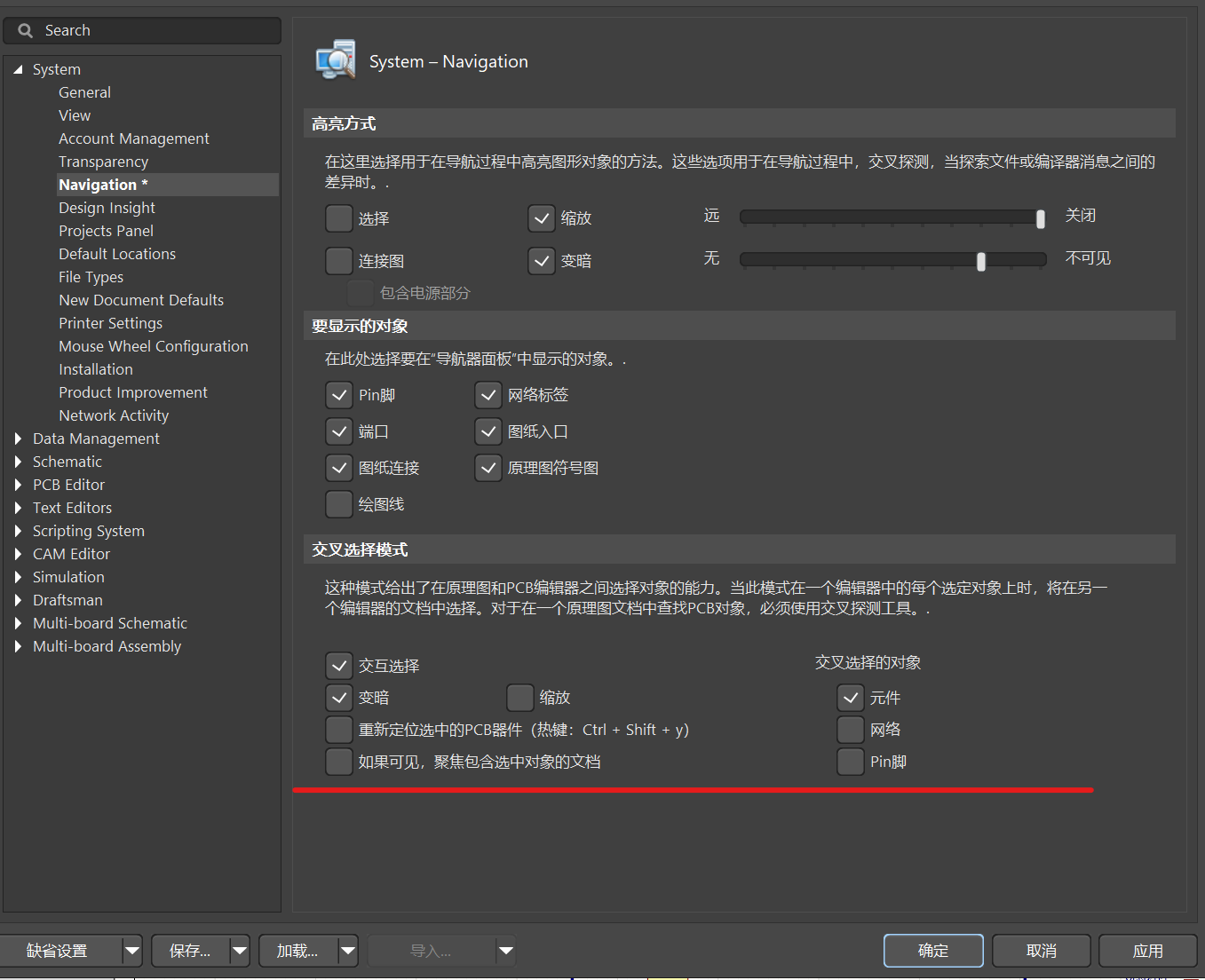

四、便利软件系统参数设置
