PCB原理图绘制（2）——工程文件的初步修改与设置

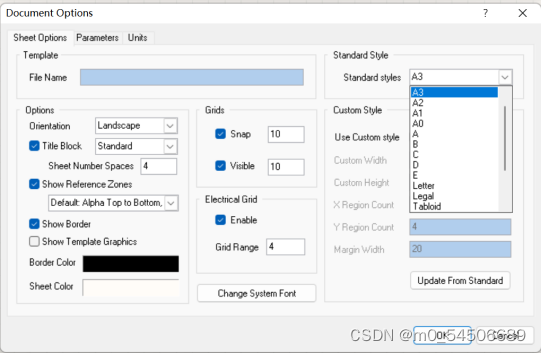

1.修改原理图(sheet.schdoc)的大小与其他特性

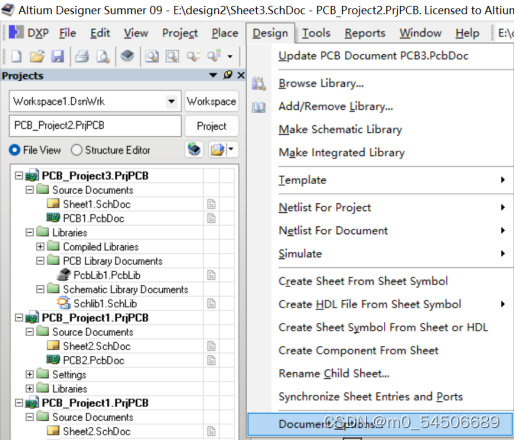

（Design-Document Options）

2.为PCB板(pcb.pcbdoc)添加中间层

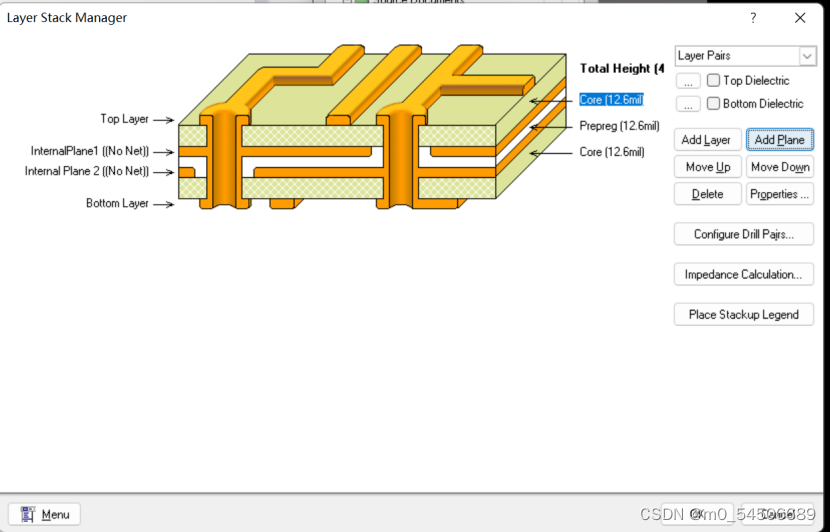

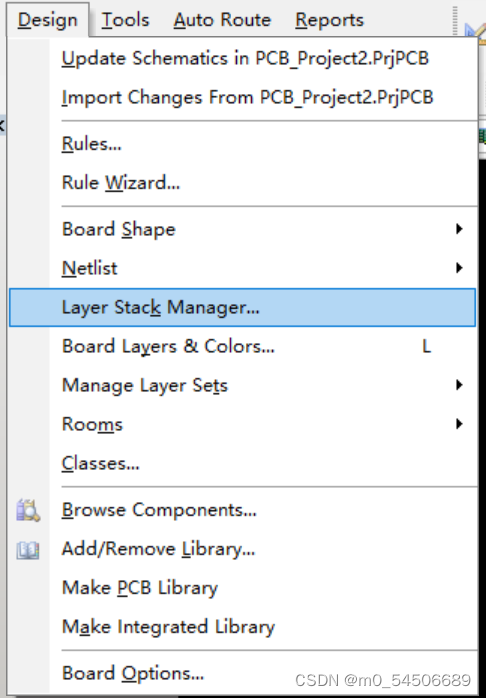

（Design-Layer Stack Manager-（选中Core如图）Add Plane）

3.添加(sheet.schdoc下)基本原理图库

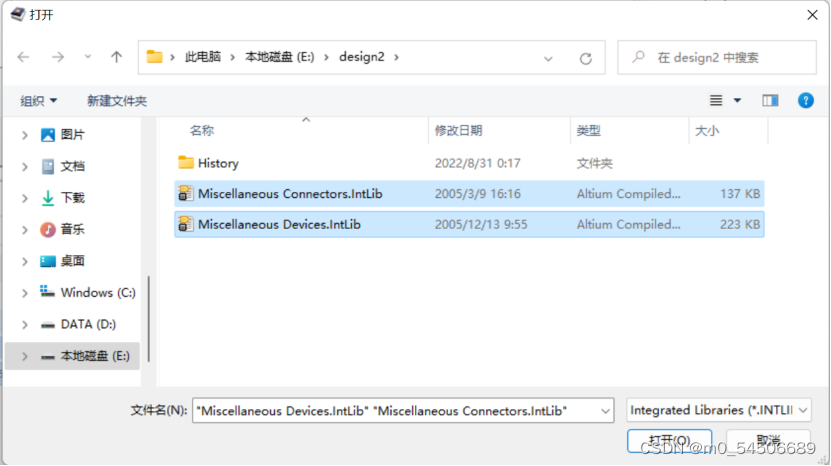

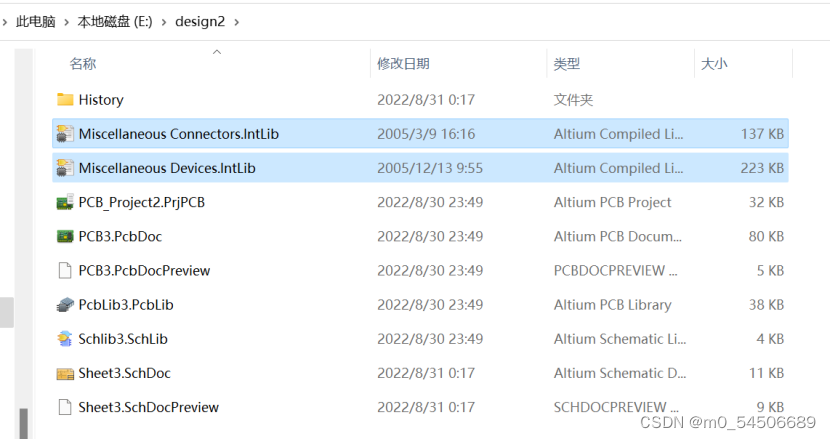

3.1在库依赖文件下找到基础设备及连接器的库文件。拷贝到你的项目文件目录下。

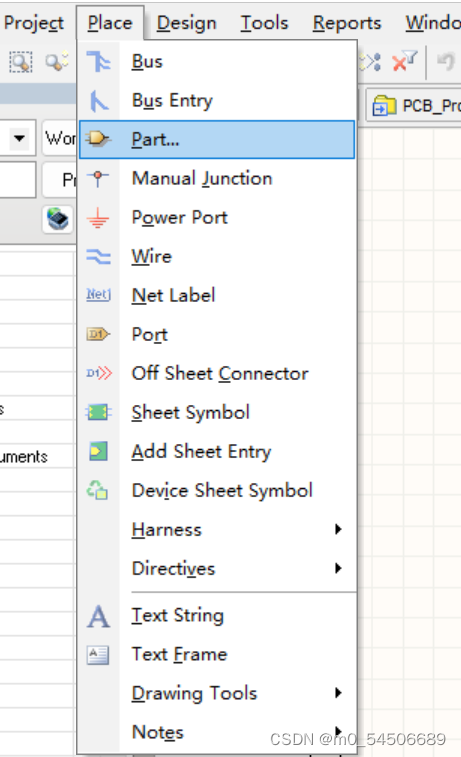

3.2 如图进行逐步操作

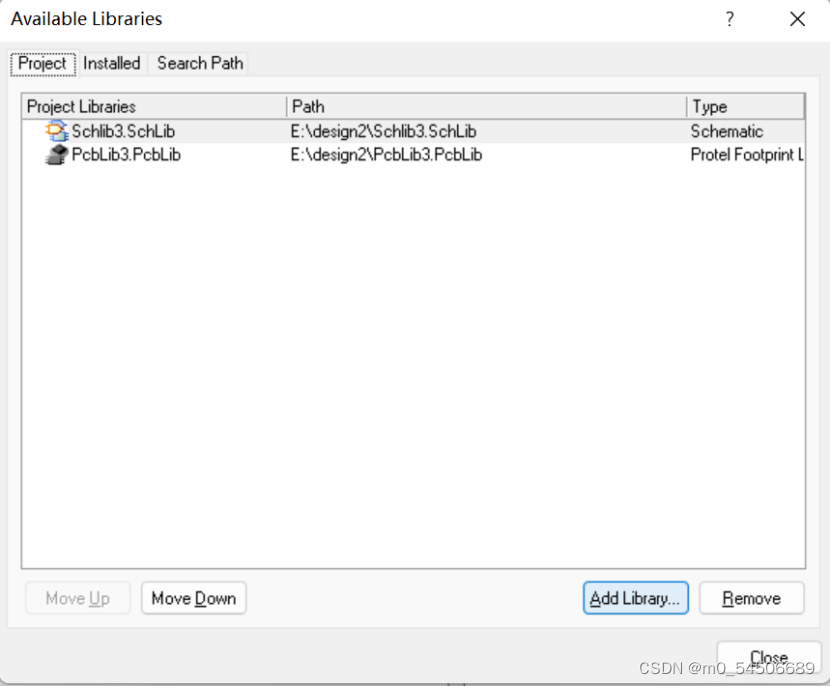

（此处也可在Design-Add/Remove Library中进行操作，如下一篇文章中所示）

注意，这里要选中你这个工程目录下，刚刚拷贝过来的库（这样你在拷走自己的文件，在别的设备上打开后，不会显示依赖缺失。）

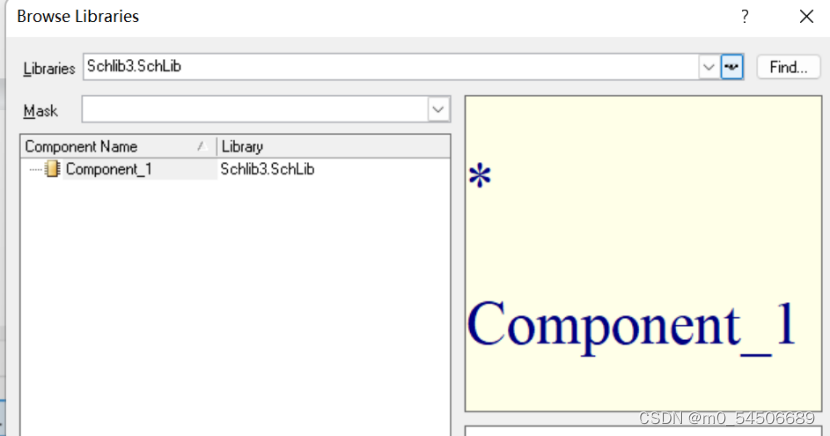

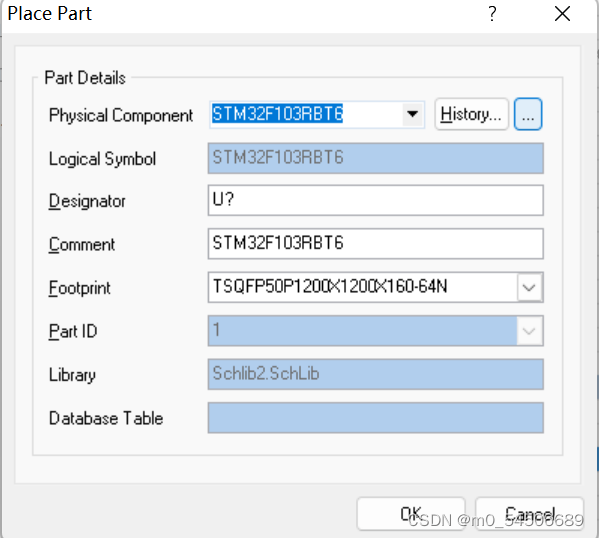

可以看到，一些基本的元器件与连接器已经出现了
