使用版本：AD18
Altium Designer(一)——新建工程以及小技巧
Altium Designer(三)——PCB的绘制
Altium Designer(四)——PCB规则设置
Altium Designer(五)——铺铜和电器规则检查
推荐一个B站的UP主的视频，感觉很不错呀：https://www.bilibili.com/video/BV17E411x7dR?p=1 系列视频
文章目录
- - 是否隐藏表头
- - 添加自己的库
- - 画具有电气连接属性的线
- - 放置网络标签
- - 画框框
- - 添加字符文本
- - 给相同的器件添加编号(标号)
- - 添加封装
- - 检查是否所有器件都有封装
- - 编译
- - 原理图导入PCB
打开SchDoc文件之后，在外边的空白区域左键，可设置 栅格点以及 纸张的大小、 颜色等。
- 是否隐藏表头

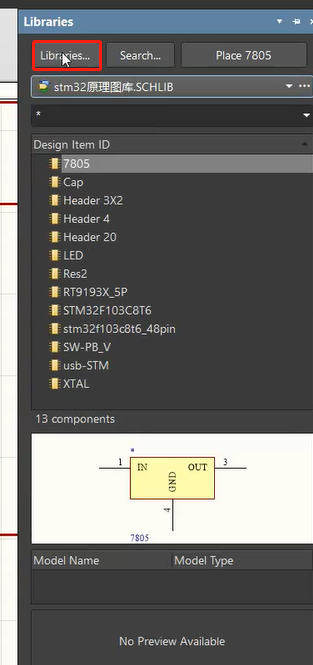

- 添加自己的库
找到需要的LIB后缀的库，选中添加即可，ESC/右键 取消继续添加。
- 画具有电气连接属性的线
法一：点击“放置线”的图标
法二：Ctrl + W
放置线的时候，空格可以改变角度

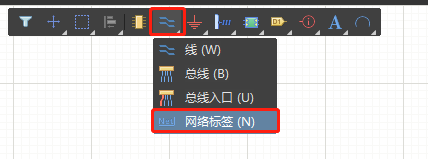

- 放置网络标签
同一个网络标签代表的两条线代表连接到了一起。
还没有放置的时候，按Tab键修改属性，ESC/右键结束当前放置

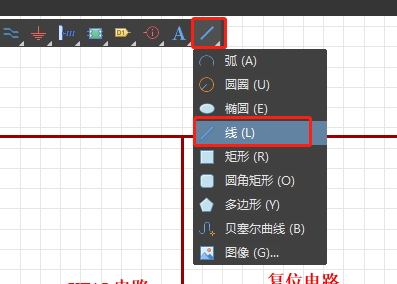

- 画框框
画框框以区分不同的区域
同理，Tab键修改属性(颜色、粗细等)，右键结束当前操作
- 添加字符文本

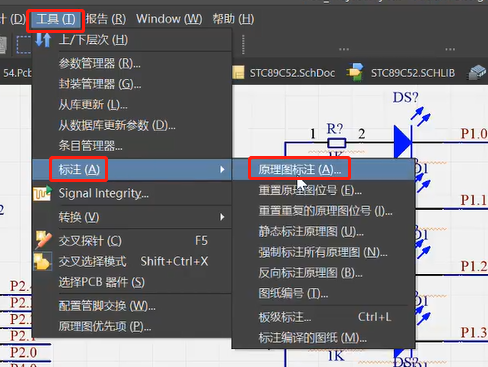

- 给相同的器件添加编号(标号)
法一：
法二：
-

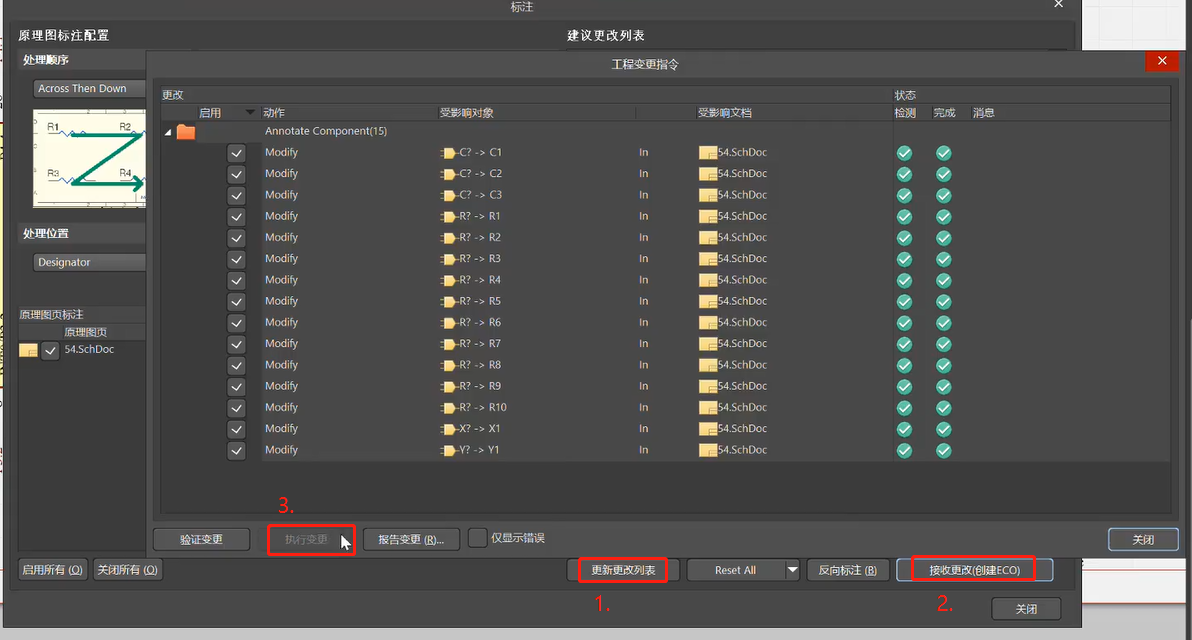

先reset，把所有标号都去掉
-
静态标注原理图
- 添加封装
法一：

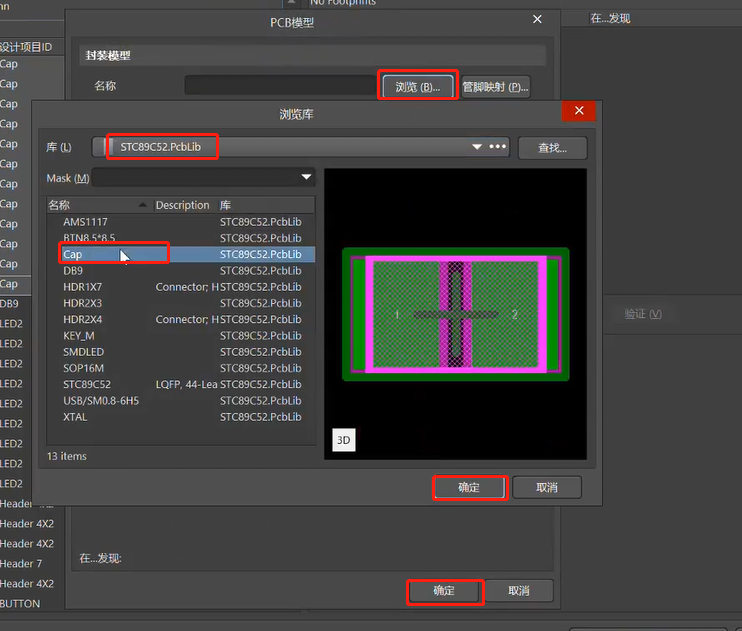

在SchDoc中双击器件，然后在右侧的Footprint里添加相应的封装。
法二：批量封装

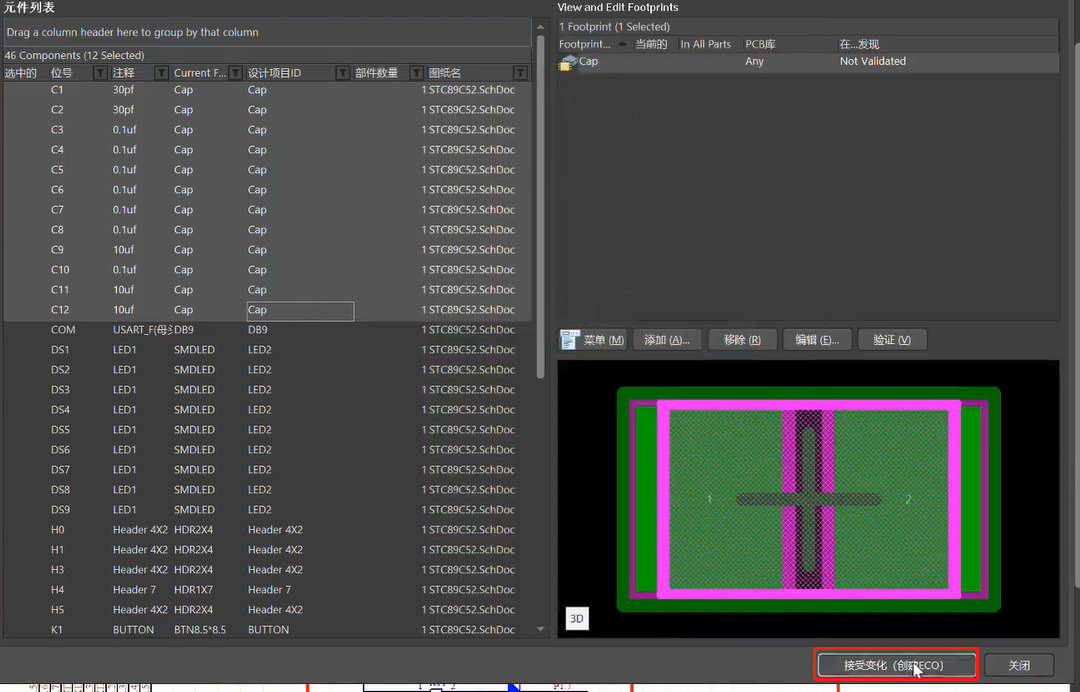

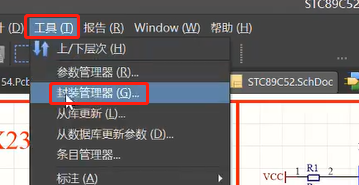

工具——封装管理器(快捷键：T+G)

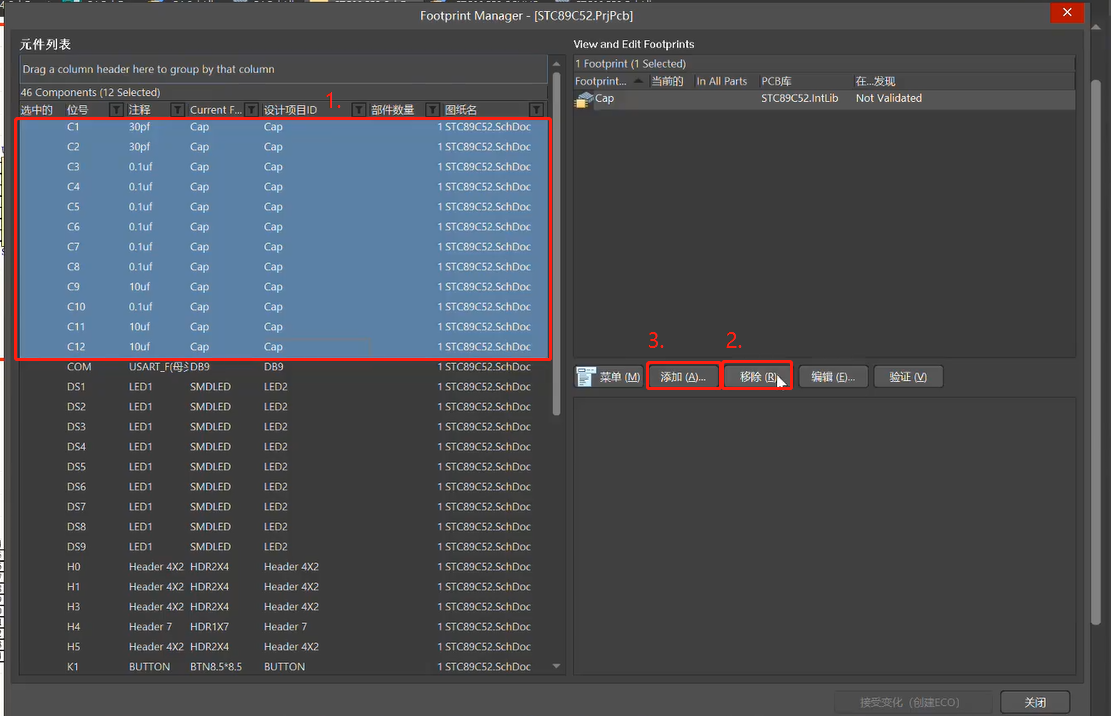

以Cap为例，选中所有的Cap，移除再添加

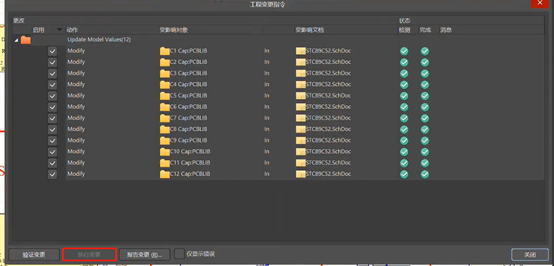

执行变更：
- 检查是否所有器件都有封装
法一：利用封装管理器(T+G)查看
法二：

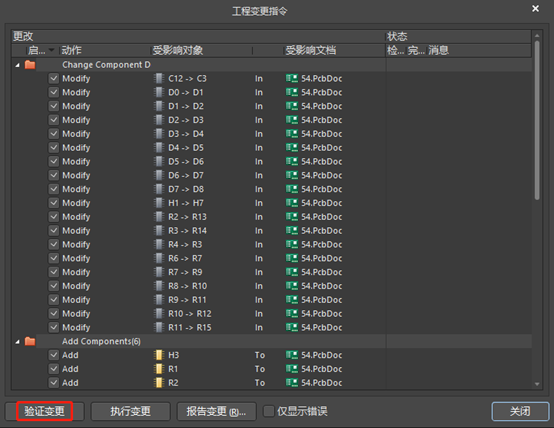

点击“验证变更“：
- 编译
右击自己的工程—Compile PCB

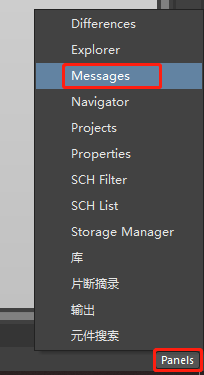

点击右下角的 “Panels“——”Messages“查看编译结果，绿色即为没有问题
在原理图界面右键→工程选项→错误报告，界面选择修改off grid object 的报告格式为不报告，则此类型错误在下次编译时不会产生报告。
- 原理图导入PCB
(确保已经新建了PCB文件之后)
法一：

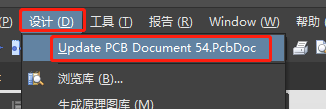

在SchDoc里边操作，设计—Update PCB Document

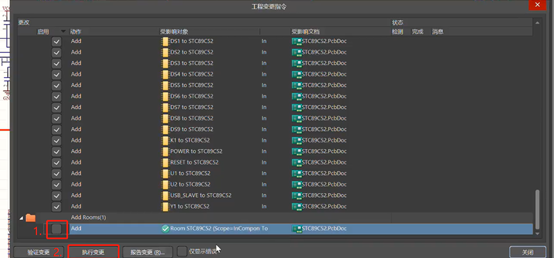

把Room前的对勾去掉
法二：
在PcbDoc里边操作
