本篇文章主要与大家简要分享一下，我在AD学习过程中的一些学习笔记，本篇文章主要关于原理图及原理图库部分。

本系列文章链接：

-----------------------------------------------------------------------------

   Altium Designer 2020 学习笔记（一）-----原理图及原理图库部分（配动态图操作演示）

   Altium Designer 2020 学习笔记（二）------PCB库部分（配动态图操作演示）

   Altium Designer 2020 学习笔记（三）------PCB布局设计部分（配动态图操作演示））

   Altium Designer 2020 学习笔记（四）------PCB布线、DRC检查、拼版设计、资料输出（配动态图操作演示）

   Altium Designer 2020 学习笔记（五）------ 对前四篇文章的补充

-----------------------------------------------------------------------------

   一、AD工程组的组成及建立

      一个AD工程组一般包含4个基本文件，也就是原理图、原理图库、PCB、PCB元件库。如下图所示，先新建一个工程文件，然后新建以上的4个基本文件并添加到工程中。

   二、原理图原件模型的组成及创建

      元件符号是元件在原理图上的表现形式，主要由元件边框、管脚(包括管脚序号和管脚名称)、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。 元件符号中的管脚序号是和电子元件实物的管脚一一对应的。对于管脚序号和名称，一定要严格按照元件规格书中的说明一一对应好。

      1、电阻和电容模型的创建

      （1） 在放置引脚的时候可以使用Tab键（直接双击也行）可以调出属性菜单对管脚号 、管脚名称进行设置，Enter键确定

      （2）如下图所示其中一端有4个点，为电气连接点，是有电气属性的，用来连接导线，按空格键可以对其进行旋转。

      （3）在视图–>栅格–>设置捕捉栅格中可以对栅格数进行设置

      （4）把鼠标放在已画好的1号引脚上，按住Shift键可以对其进行复制，在拖动中可以顺便按空格键对其进行旋转

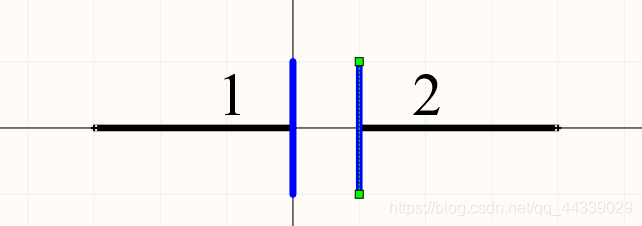

      （5）同理，可画出电容的模型如下：

      2、IC类原件模型的创建

      （1）“IC 俗称芯片 ,指 集成电路 ,电子元器件的分类是很多的 ,像电阻 ,电容这样的单个器件叫做基础器件 ,而芯片这样的 ,是把很多基础器件给集成到一个极小的电路板上 ,这叫做集成电路 ,也就是芯片 ，因此可以把非IC叫做基础元件 ,IC统称为集成电路

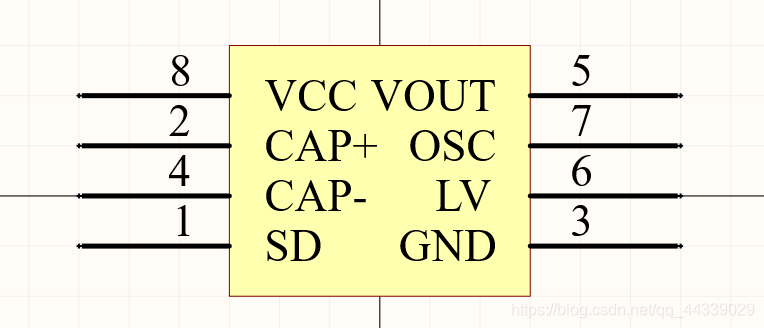

     （2）把鼠标放在放置线图标处右键可切换为放置矩形，来画芯片的矩形，剩下的跟电阻的搭建差不多，搭建的LM2663模型如下：

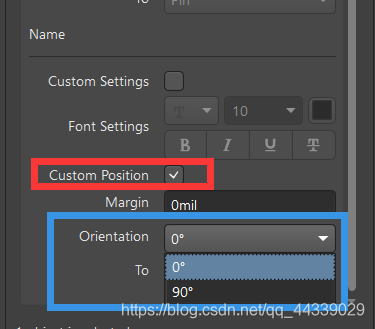

     （3）在引脚的属性里name栏内，把下图中红色框内对勾打上，然后可以在蓝框内修改引脚名称的放置角度

     （4）在引脚名字字母的前后加上如下图所示的反斜线，可以在图中标出上划线，如下图所示：

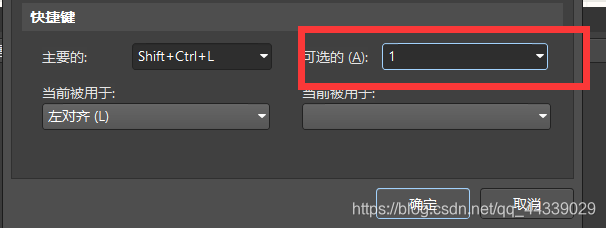

     （5）在引脚对齐的时候可以选中按要对齐的引脚按快捷键A，来选择对齐方式并对齐，也可以自定义对齐的快捷键，选中后按A，把鼠标放在在要设置的对齐方式上，按ctrl键并单击鼠标左键，调出设置菜单，在可选的栏内设置自己习惯的快捷键，这样选中要对齐的引脚后直接使用设置的快捷键就可以了，不用按A后再选择对齐方式，我将常用的左对齐设为快捷键小键盘4，右对齐设为快捷键小键盘6，顶对齐设为小键盘8，底对齐设为小键盘2，水平等间距设为小键盘7，垂直等间距设为小键盘9

      3、排针类原件模型的创建

     （1） 由于排针类原件引脚数一般较多，一个个放较繁琐，可先放第一个引脚，然后选中第一个管脚Ctrl+C复制一下，然后在编辑菜单里找到阵列式粘贴，打开，如下图所示，间距处改变正负号可以改变数字叠加的方向，由于我们的栅格间距设置的是100mil，此处间距大小也设为100mil，此外主增量是引脚号依次叠加的数量，次增量是引脚名称依次增加的数量，左侧操作完后，同理可把右侧也添加完，如下图所示：

      4、光耦及二极管模型的创建

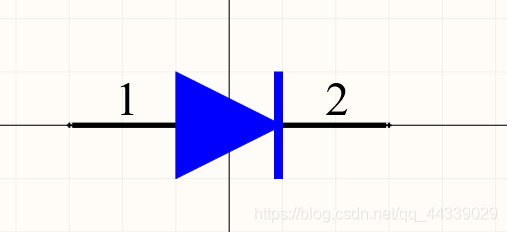

     （1）在绘制三角形的时候，可以采用多边形绘制命令（跟切换矩形绘制的方法一样），二极管绘制完成如下所示：

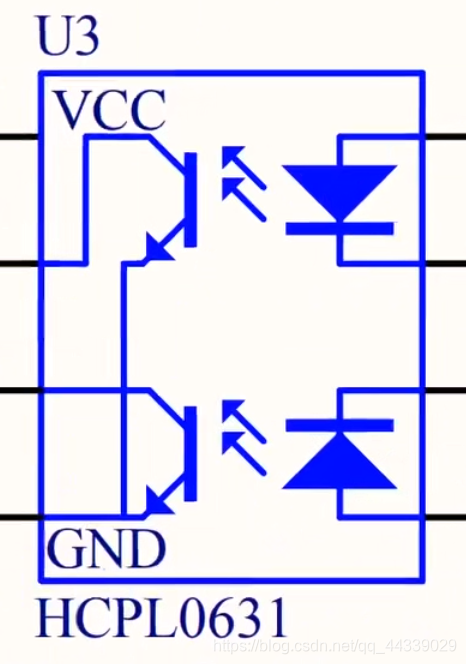

     （2）本文以绘制如下的光耦为例

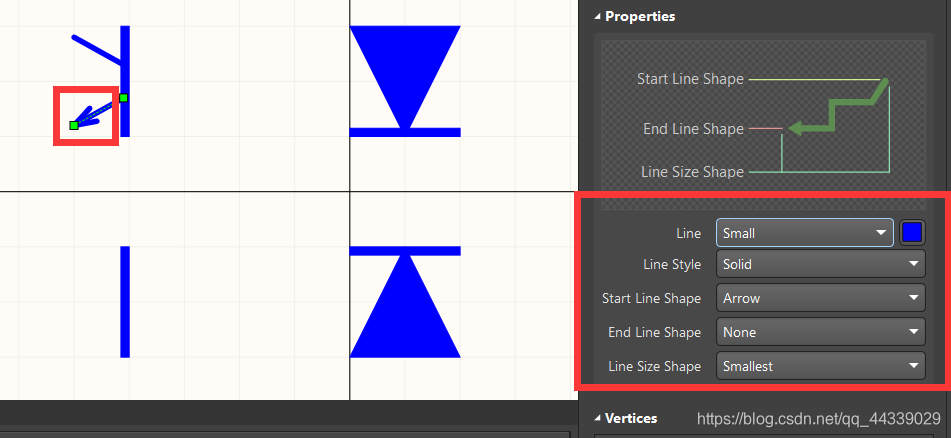

     （3）在绘制线条的时候，复制后，在粘贴的时候，可以按X，或者Y，进行镜像翻转，然后再粘贴，可在线条的属性里修改颜色，生成箭头等

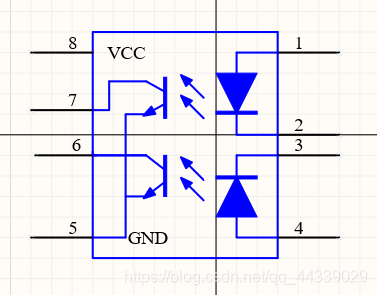

     （4）绘制完成后如下图所示：

      5、现有元件原理图的调用

     （1）打开手头上已有的原理图（也就是SchDoc文件），在设计菜单内选择生成原理图库，便可以得到该原理图中得模型，要使用哪个直接复制到我们自己建立的SchLib文件中就可以了。

   三、原理图的绘制

      1、元件的放置

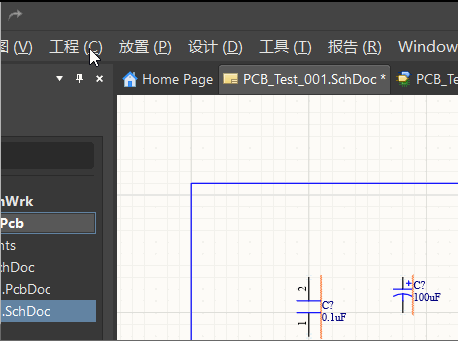

     （1）可以在SchLib文件中选择放置功能，放置到要绘制的SchDoc文件中

     （2）也可以在SchDoc文件中点击右下角的Panels，再点击Component，选择要调用的SchLib文件，然后找到要使用的元件，按住鼠标左键，拖到原理图中

      2、器件的对其及复制

     （1）选中后按住Shift键进行拖动即可复制

     （2）在放置菜单里，选择绘图工具，选择线，可以绘制各区域的边界

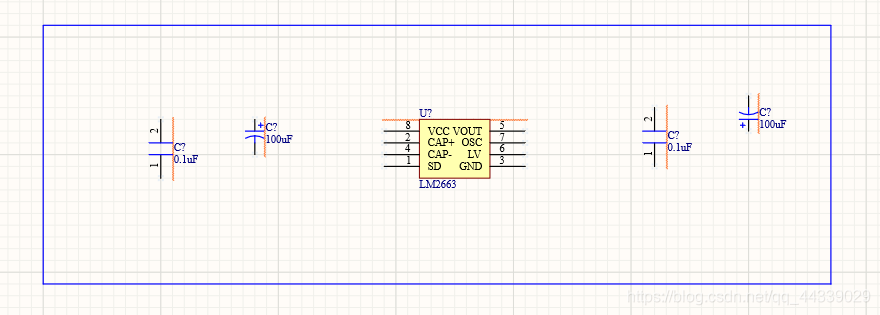

     （3）将需要的元件按位置摆好，如下图所示:

      3、导线及Netlabel的添加

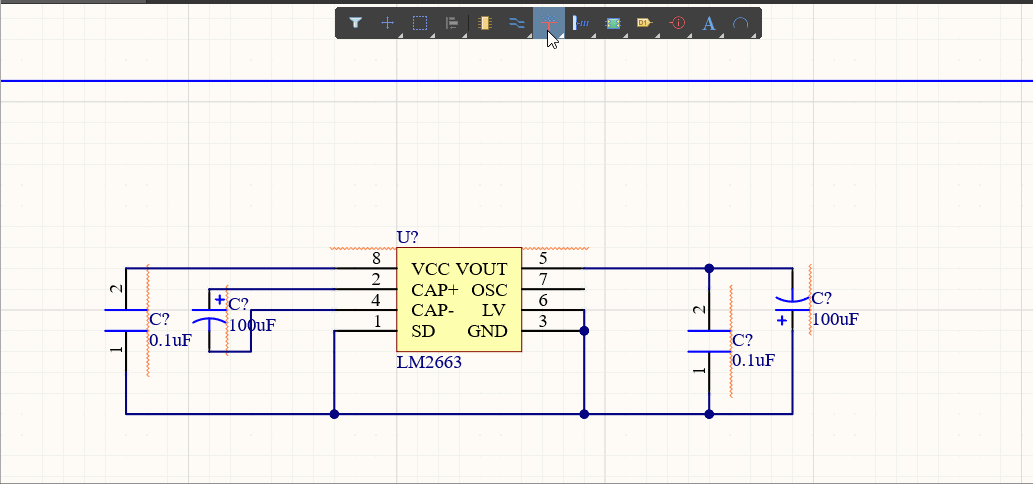

     （1） 在上图的基础用导线对其进行连接，注意此处用的是导线，是有电气属性的线，不是绘图线，使用ctrl+W快捷键可以使用导线进行连接，或者在放置菜单里找到线，点击后进行连接，如下图所示：

     （2） 这一步完成后，如下图所示：

     （2）采用如下的方法添加VCC和GND：

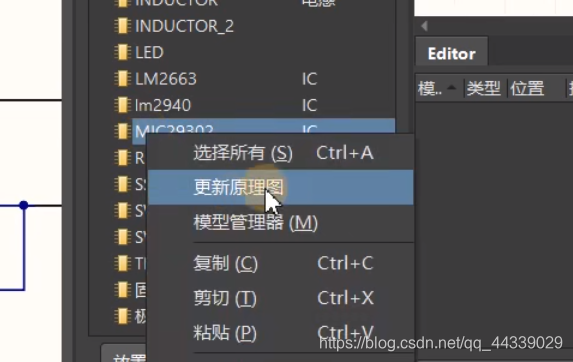

     （3）若在连线过程中发现某些引脚对不上，可以返回元件库进行检查，若发现错误改正后，可在元件库中，单机右键，更新原理图，这样在原理图中的元件就自动更正了

     （4）若在连线过程中发现某些引脚对不上，可以返回元件库进行检查，若发现错误改正后，可在元件库中，单机右键，更新原理图，这样在原理图中的元件就自动更正了

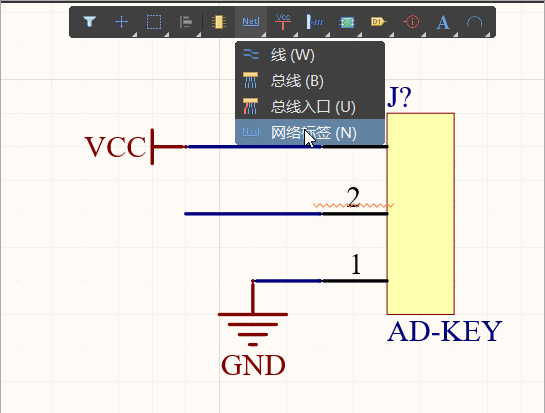

     （5）Netlabel的添加方法如下所示：

      4、Value值的核对

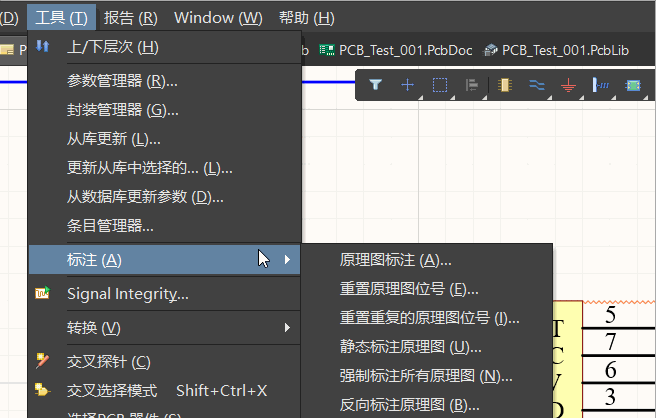

      （1）按快捷键T、A、A，也就相当于执行了以下的操作

      （2）自动标号的操作如下所示，先选择处理顺序，再选择要标的文件，再更新更改列表，再接受更改，执行更改就完成了

      （3）若想跟手上的PDF版的原理图标号一样，可以照着一个个进行手动更改，照着PDF原理图修改标号，value值

      5、封装的统一管理

      （1）可以双击要修改的元件一个个进行单个修改

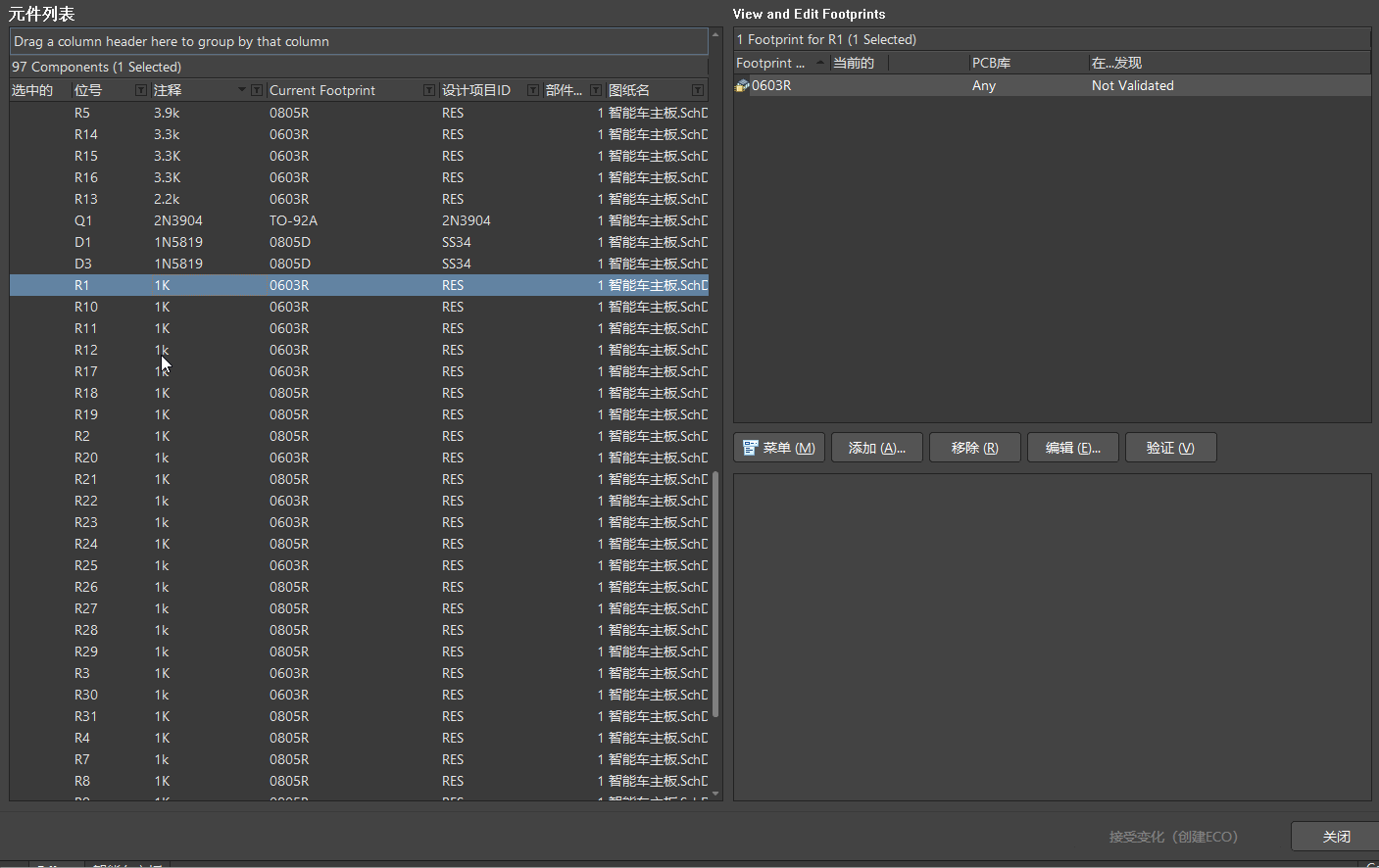

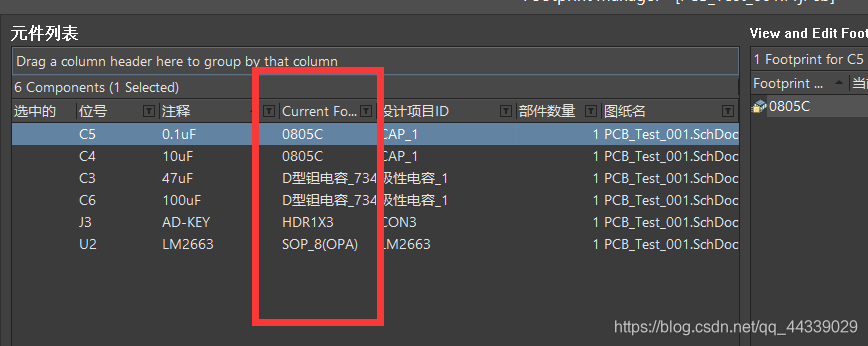

      （2）在工具菜单中选择封装管理器，第三列（下图红框内）即为当前的封装，可以一次选择多个进行封装变更

---

---

      （3）按照BOM表中的封装形式，在封装管理器中进行相关封装的更改

      6、原理图的编译检查

      （1）按住AIT键，点击引脚可以查看与之相连的引脚，如下所示：

---
