【Altium Designer】新建工程

article/2025/5/19 8:55:29

Altium Designer的文件体系

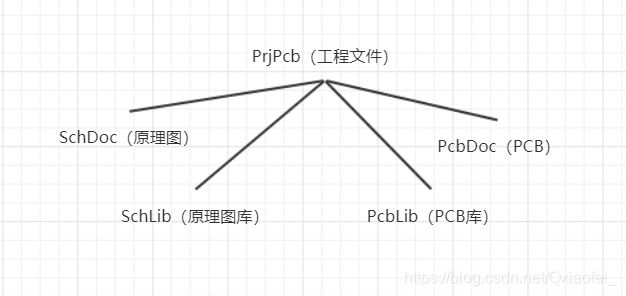

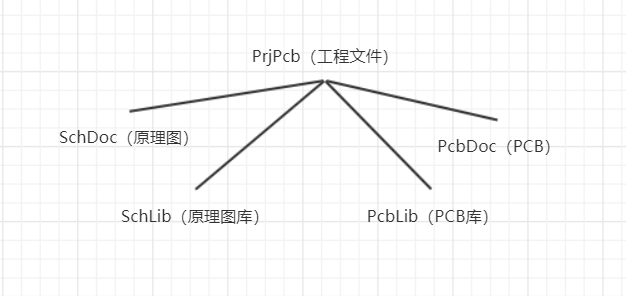

Altium Designer的一个工程，包含了4个重要文件，其他文件可有可无，这4个文件是非常重要的，由这4个文件，构成了最基本的Altium Designer工程

SchDoc（原理图）
SchLib（原理图库）
PcbDoc（PCB）
PcbLib（PCB库）

原理图

原理图，顾名思义就是表示电路板上各器件之间连接原理的图表
由原理图延伸下去会涉及到PCB layout，也就是PCB布线，当然这种布线是基于原理图来做成的，简单来说就是电路图

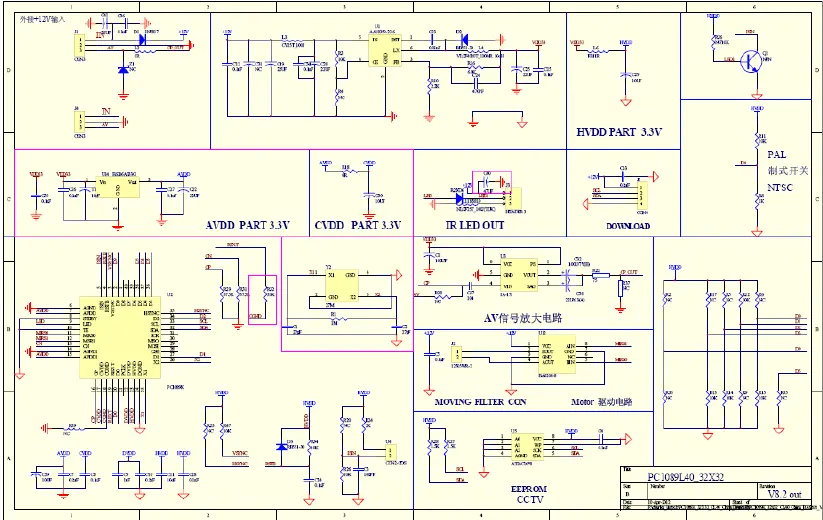

图为原理图（百度）
在这里插入图片描述

原理图库

原理图库是用来设计元件库中没有的元件的，而原理图是用已有的元件来作图的

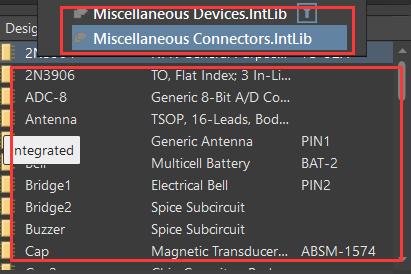

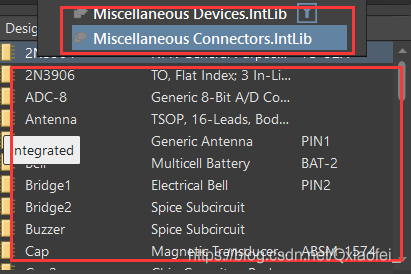

在下载安装好Altium Designer后，会自带2个原理图库

在这里插入图片描述

上面2个即是自带的原理图库，下面框的是其中一个原理图库的的元器件，常见的元器件（电阻、电容、电感、二极管、三极管、按键、蜂鸣器、排插等等）这2个库基本上都有，但是有时候应用开发时需要一些这2个库中没有的元器件（各种芯片、稳压、升压等），这个时候我们就需要添加新的原理图库

原理图和原理图库的关系就好比：

我要画一幅画 （画＝原理图）

我需要各种工具：铅笔、勾线笔、橡皮、颜料、画板、白纸等等…
我把这些所有的工具分别放进2个工具箱里 （1个工具箱＝1个原理图库）

现在我想画一幅难度较高的画，需要蜡笔完成，但是我的2个工具箱里都没有 （自带的2个库没有想要的元器件），于是乎我去买了蜡笔，放进了第3个工具箱中 （将需要的元器件画好，并放入新建的第三个原理图库中），需要的工具齐全，我也能画完这幅画了

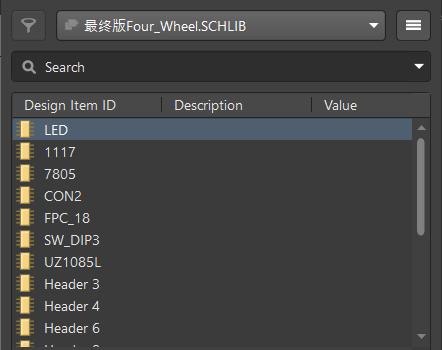

（图为自己画的原理图库）
在这里插入图片描述

PCB

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板

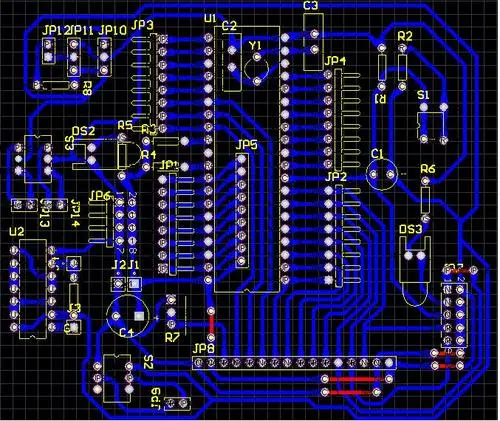

在这里插入图片描述
PCB ≈ 电路板实际的形状了，通过自行设计可以变成自己想要的电路板形状
通常说的PCB设计就是指如何摆放元器件、如何布局、如何走线才能使电路板的性能最优

PCB库

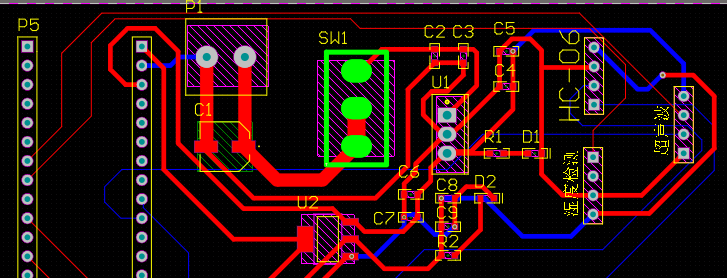

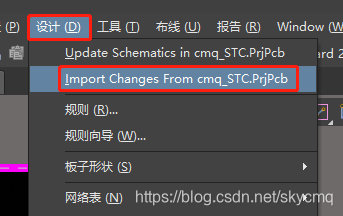

后期画好原理图后，按下某个按钮，原理图会biu的一下变成PCB，即从平平无奇的电路图变成
在这里插入图片描述

软件不会凭空给你变出来形状，你得自己去绘制这个形状
听到这感觉好像有点小麻烦，什么PCB还要我亲自来画形状？

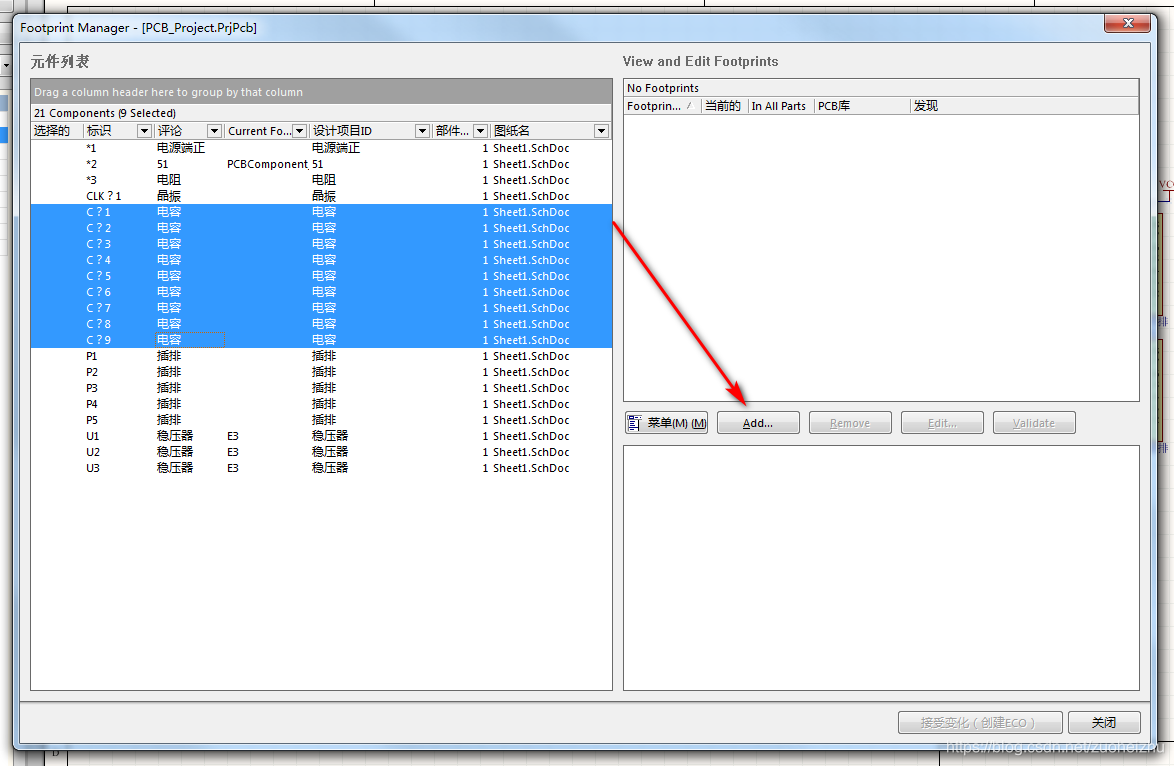

不过不用担心，常用的元器件，Altium Designer都有对应的PCB库（跟原理图库一个道理）
也还是，差什么器件，补什么器件在新的PCB库里，PCB库的东西就是为了画出PCB的

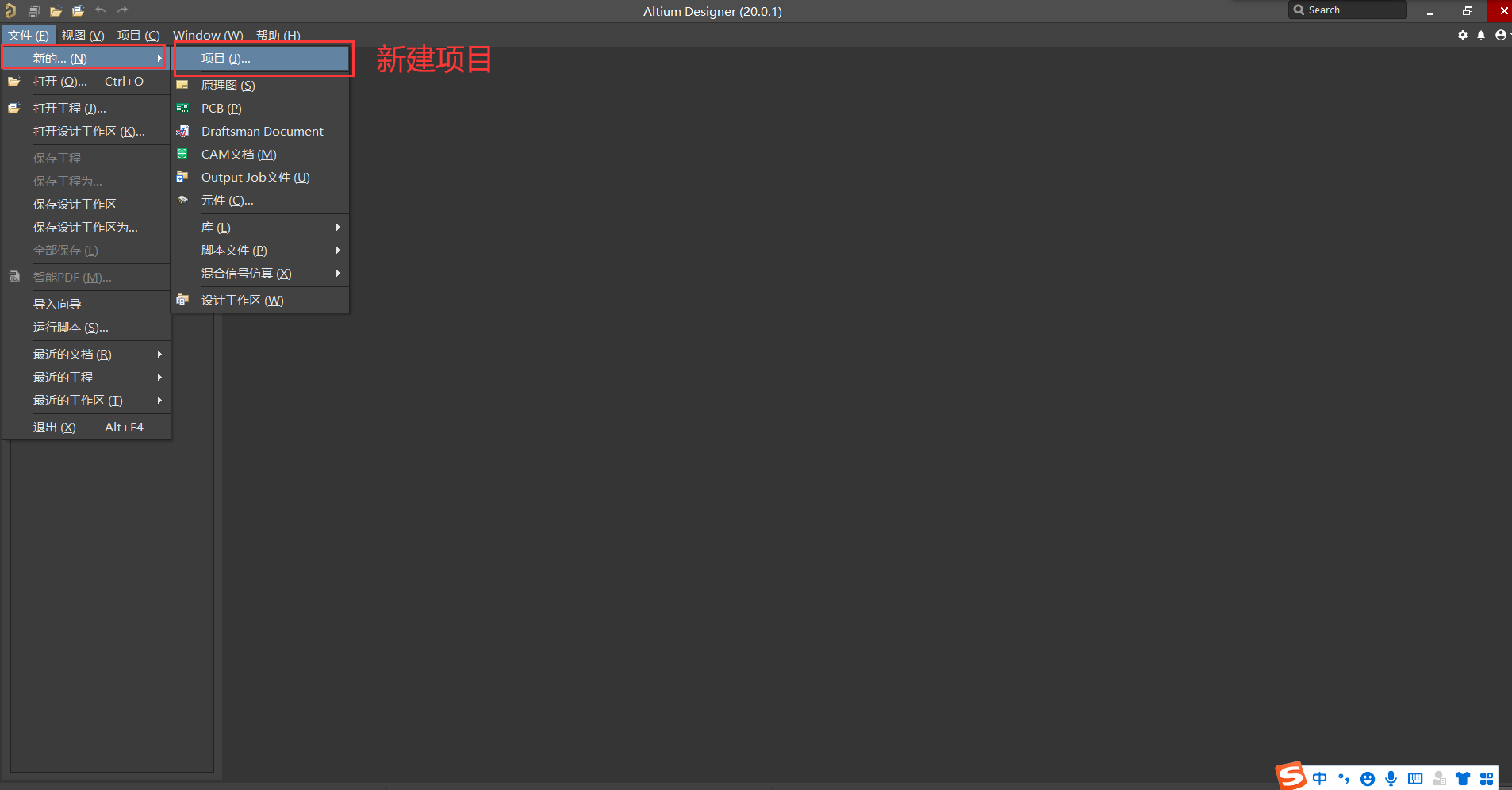

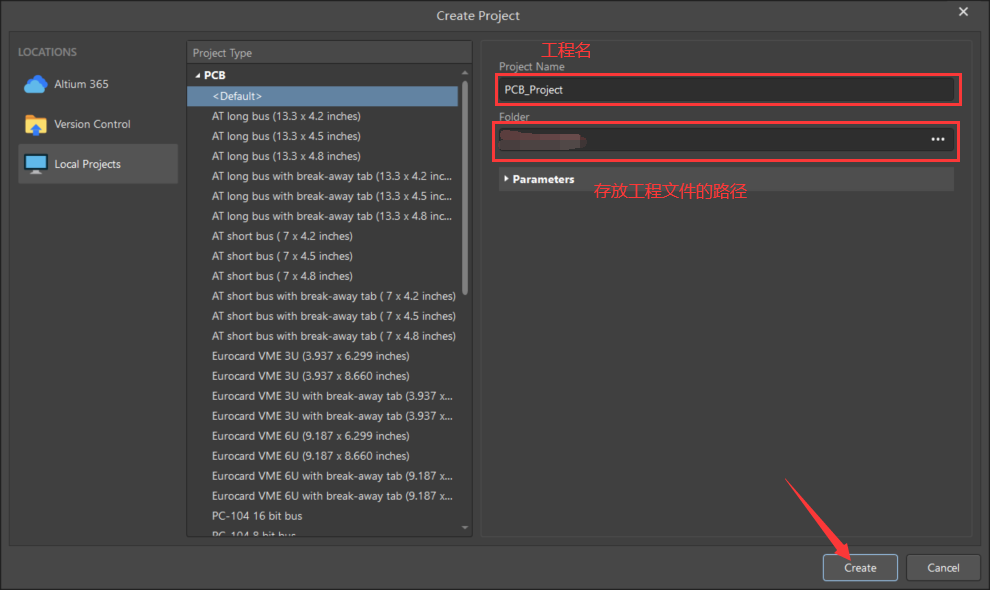

新建工程

在这里插入图片描述
工程名尽量不要带中文避免不必要的麻烦

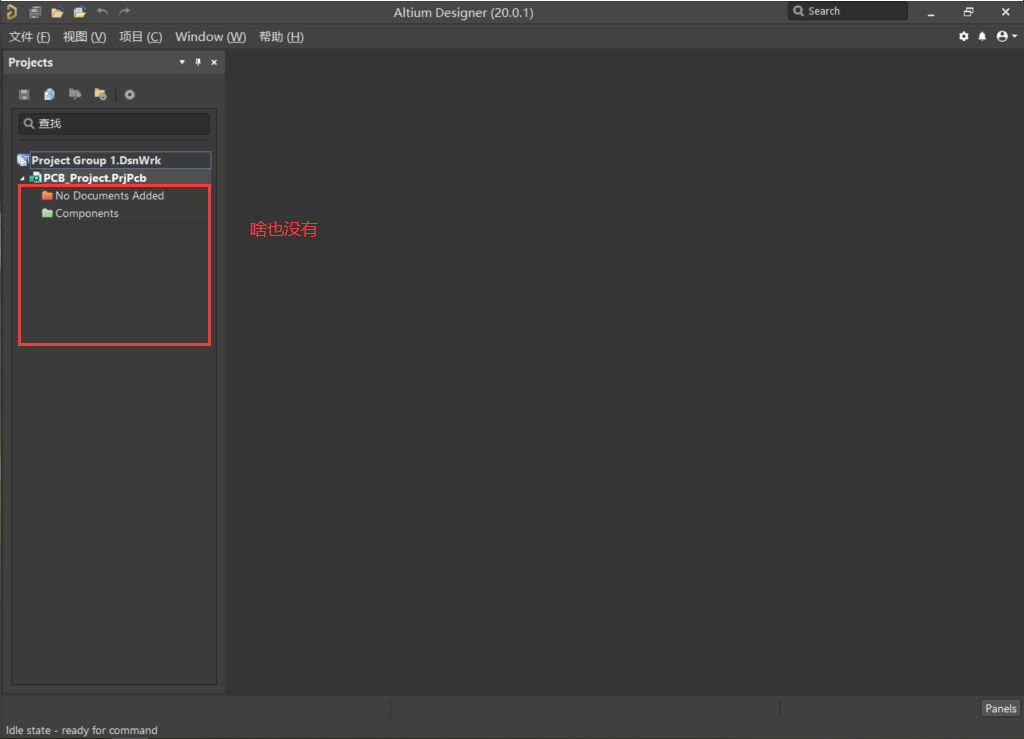

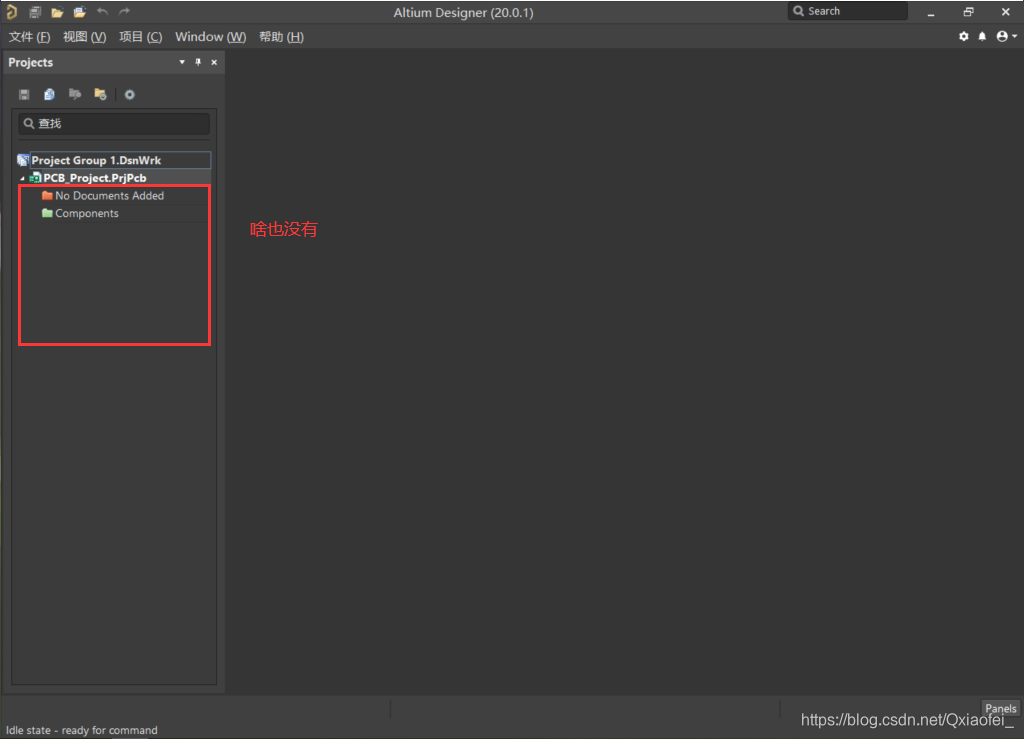

然后新建好了一个工程文件，但是现在里面是空的，什么也没有

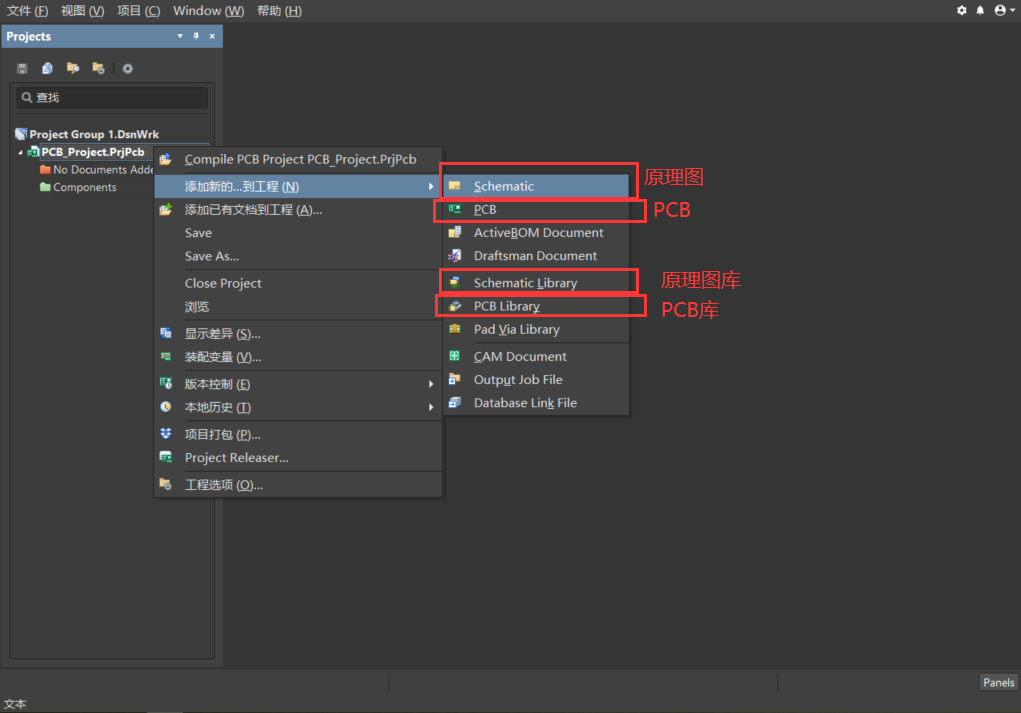

然后右击PCB_Project.PrjPcb，按顺序依次新建原理图、PCB、原理图库、PCB库

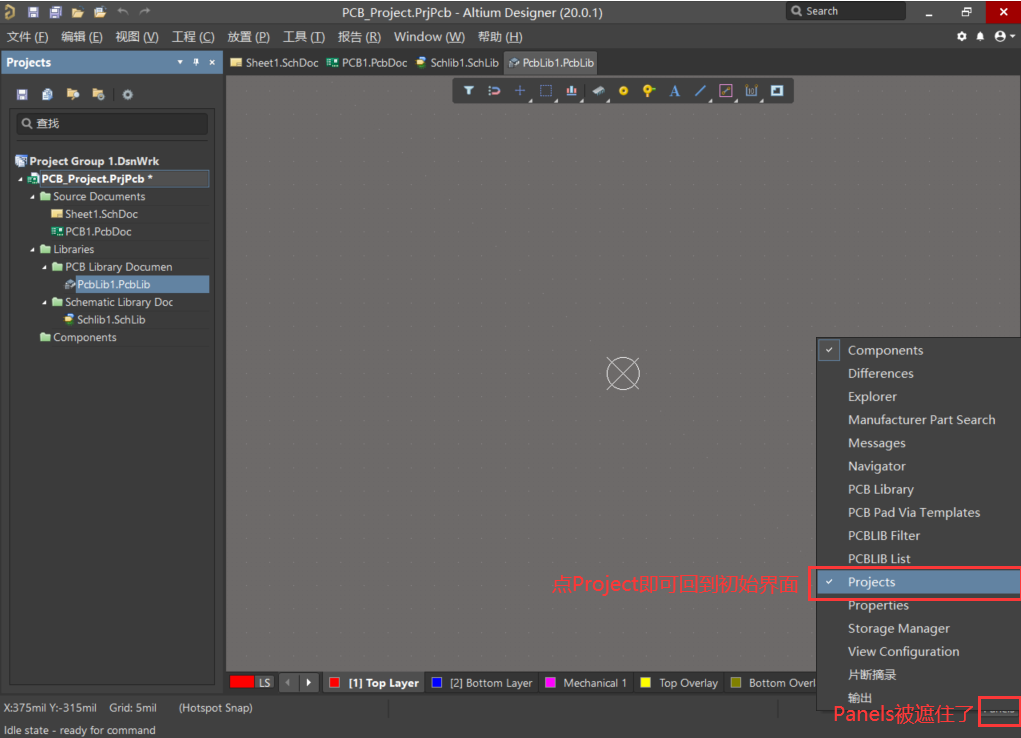

新建PCB库的时候主界面会被覆盖，点击右下角的Panels（界面选择）
在这里插入图片描述

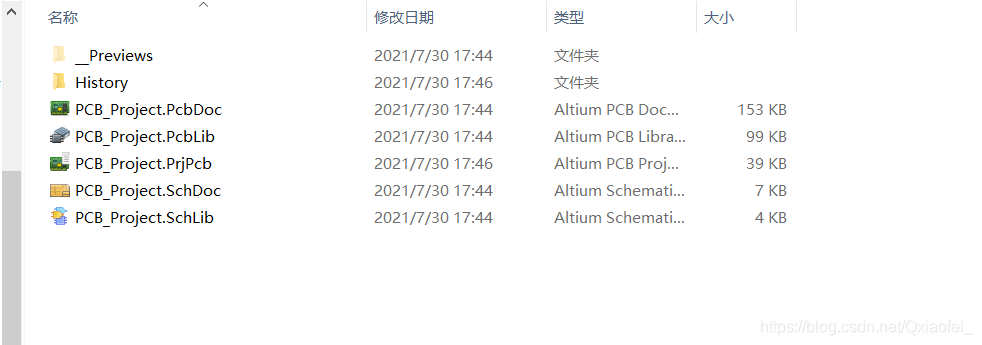

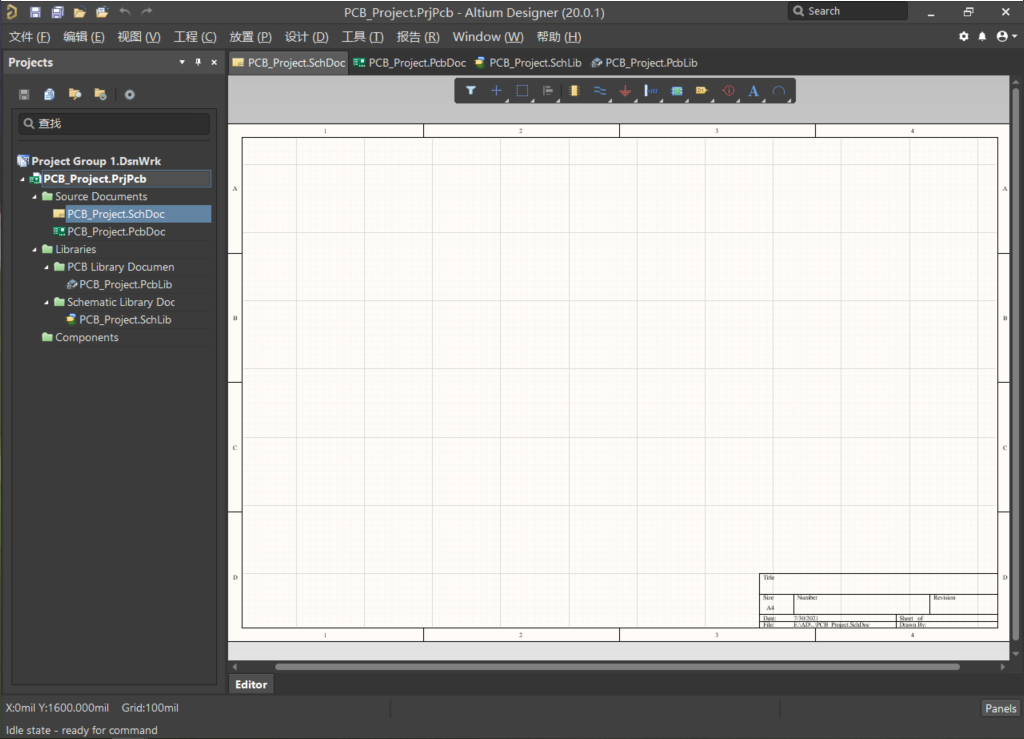

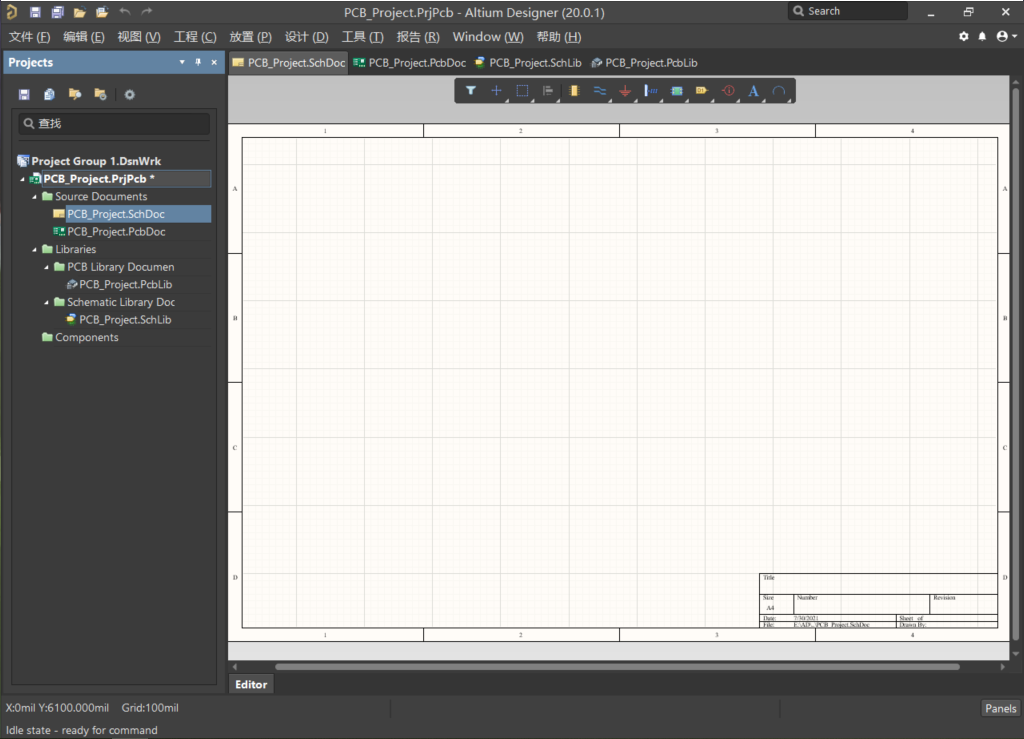

此时虽然工程的基本文件都有了，但是并没有保存，所以先将4个新建的文件保存，文件名称建议改为工程的名字，统一化。保存路径也是会默认自动跳转到保存工程文件的子文件夹里

这样4个文件就保存好了，此时发现PCB_Project.PrjPcb上有个白色的 * ，这表示工程文件还没有保存，此时将它保存好，右键 Save
（在后期画板设计时，一定要时不时去Save一下工程，养成看到白色 * 号就Save的习惯，一旦Altium Designer卡死是不会存档的）
在这里插入图片描述
