Sleuth–链路追踪

6.1 链路追踪介绍

在大型系统的微服务化构建中，一个系统被拆分成了许多模块。这些模块负责不同的功能，组合成 系统，最终可以提供丰富的功能。在这种架构中，一次请求往往需要涉及到多个服务。互联网应用构建 在不同的软件模块集上，这些软件模块，有可能是由不同的团队开发、可能使用不同的编程语言来实 现、有可能布在了几千台服务器，横跨多个不同的数据中心，也就意味着这种架构形式也会存在一些问 题：

• 如何快速发现问题？
• 如何判断故障影响范围？
• 如何梳理服务依赖以及依赖的合理性？
• 如何分析链路性能问题以及实时容量规划？

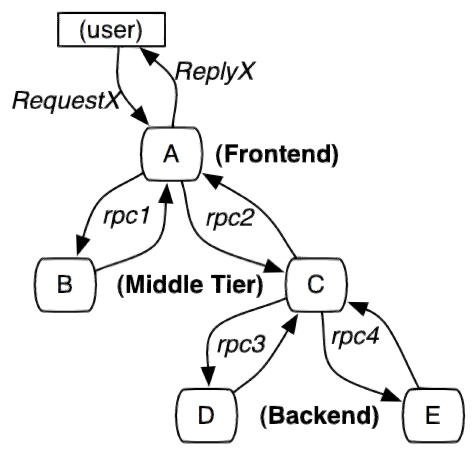

分布式链路追踪（Distributed Tracing），就是将一次分布式请求还原成调用链路，进行日志记 录，性能监控并将一次分布式请求的调用情况集中展示。比如各个服务节点上的耗时、请求具体到达哪 台机器上、每个服务节点的请求状态等等。

常见的链路追踪技术有下面这些：

• cat 由大众点评开源，基于Java开发的实时应用监控平台，包括实时应用监控，业务监控 。 集成 方案是通过代码埋点的方式来实现监控，比如： 拦截器，过滤器等。 对代码的侵入性很大，集成 成本较高。风险较大。
• zipkin 由Twitter公司开源，开放源代码分布式的跟踪系统，用于收集服务的定时数据，以解决微 服务架构中的延迟问题，包括：数据的收集、存储、查找和展现。该产品结合spring-cloud-sleuth 使用较为简单， 集成很方便， 但是功能较简单。
• pinpoint Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点 是支持多种插件，UI功能强大，接入端无代码侵入。
• skywalking
  SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多 种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。
• Sleuth
  SpringCloud 提供的分布式系统中链路追踪解决方案。

注意：SpringCloud alibaba技术栈中并没有提供自己的链路追踪技术的，我们可以采用Sleuth + Zinkin来做链路追踪解决方案

6.2 Sleuth入门

6.2.1 Sleuth介绍

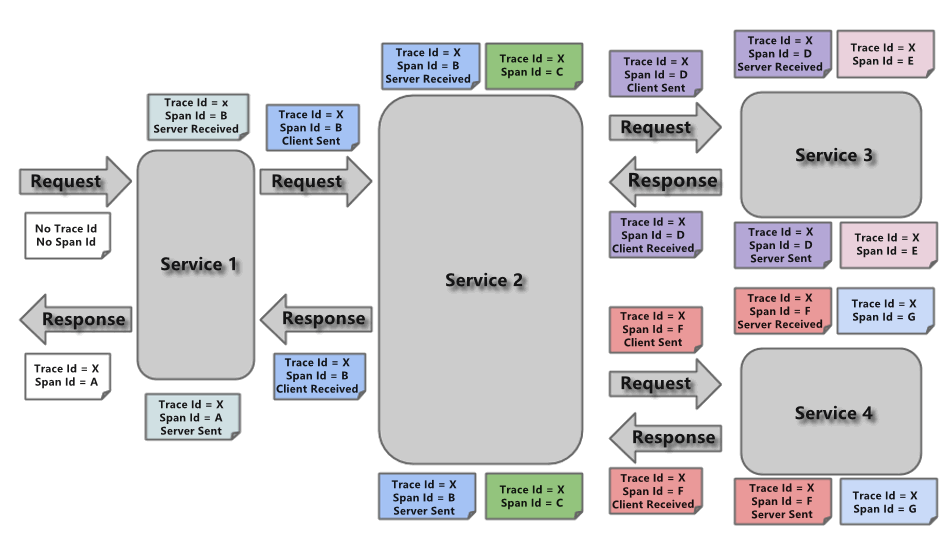

SpringCloud Sleuth主要功能就是在分布式系统中提供追踪解决方案。它大量借用了Google Dapper的设计， 先来了解一下Sleuth中的术语和相关概念。

• Trace
  由一组Trace Id相同的Span串联形成一个树状结构。为了实现请求跟踪，当请求到达分布式系统的 入口端点时，只需要服务跟踪框架为该请求创建一个唯一的标识（即TraceId），同时在分布式系 统内部流转的时候，框架始终保持传递该唯一值，直到整个请求的返回。那么我们就可以使用该唯 一标识将所有的请求串联起来，形成一条完整的请求链路。
• Span 代表了一组基本的工作单元。为了统计各处理单元的延迟，当请求到达各个服务组件的时 候，也通过一个唯一标识（SpanId）来标记它的开始、具体过程和结束。通过SpanId的开始和结 束时间戳，就能统计该span的调用时间，除此之外，我们还可以获取如事件的名称。请求信息等 元数据。
• Annotation
  用它记录一段时间内的事件，内部使用的重要注释：
  cs（Client Send）客户端发出请求，开始一个请求的生命
  sr（Server Received）服务端接受到请求开始进行处理， sr－cs = 网络延迟（服务调用的时间） ss（Server Send）服务端处理完毕准备发送到客户端，ss - sr = 服务器上的请求处理时间
  cr（Client Reveived）客户端接受到服务端的响应，请求结束。 cr - sr = 请求的总时间

6.2.2 Sleuth入门

微服务名称, traceId, spanid,是否将链路的追踪结果输出到第三方平台

[api-gateway,3977125f73391553,3977125f73391553,false]
[service-order,3977125f73391553,57547b5bf71f8242,false]
[service-product,3977125f73391553,449f5b3f3ef8d5c5,false]

接下来通过之前的项目案例整合Sleuth，完成入门案例的编写。 修改父工程引入Sleuth依赖

<!--链路追踪    Sleuth-->
<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

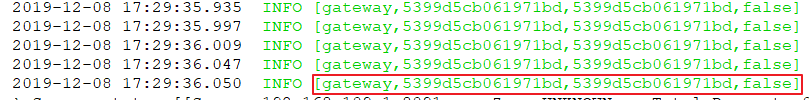

启动微服务，调用之后，我们可以在控制台观察到sleuth的日志输出

其中 5399d5cb061971bd 是TraceId， 5399d5cb061971bd 是SpanId，依次调用有一个全局的
TraceId，将调用链路串起来。仔细分析每个微服务的日志，不难看出请求的具体过程。

查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过Zipkin可以
将日志聚合，并进行可视化展示和全文检索。

6.3 Zipkin的集成

6.3.1 ZipKin介绍

Zipkin 是 Twitter 的一个开源项目，它基于Google Dapper实现，它致力于收集服务的定时数据，
以解决微服务架构中的延迟问题，包括数据的收集、存储、查找和展现。

我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的REST API接口来辅助我
们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系
统性能瓶颈的根源。

除了面向开发的 API 接口之外，它也提供了方便的UI组件来帮助我们直观的搜索跟踪信息和分析请
求链路明细，比如：可以查询某段时间内各用户请求的处理时间等。

Zipkin 提供了可插拔数据存储方式：In-Memory、MySql、Cassandra 以及 Elasticsearch。

上图展示了 Zipkin 的基础架构，它主要由 4 个核心组件构成：

• Collector：收集器组件，它主要用于处理从外部系统发送过来的跟踪信息，将这些信息转换为 Zipkin内部处理的 Span 格式，以支持后续的存储、分析、展示等功能。
• Storage：存储组件，它主要对处理收集器接收到的跟踪信息，默认会将这些信息存储在内存中， 我们也可以修改此存储策略，通过使用其他存储组件将跟踪信息存储到数据库中。
• RESTful API：API 组件，它主要用来提供外部访问接口。比如给客户端展示跟踪信息，或是外接 系统访问以实现监控等。
• Web UI：UI 组件， 基于API组件实现的上层应用。通过UI组件用户可以方便而有直观地查询和分 析跟踪信息。

Zipkin分为两端，一个是 Zipkin服务端，一个是 Zipkin客户端，客户端也就是微服务的应用。 客户端会 配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务里面的 Sleuth 的监听器监 听，并生成相应的 Trace 和 Span 信息发送给服务端。

6.3.2 ZipKin服务端安装

第1步: 下载ZipKin的jar包

https://search.maven.org/remote_content?g=io.zipkin.java&a=zipkin- server&v=LATEST&c=exec

访问上面的网址，即可得到一个jar包，这就是ZipKin服务端的jar包

第2步: 通过命令行，输入下面的命令启动ZipKin Server

java -jar zipkin-server-2.12.9-exec.jar

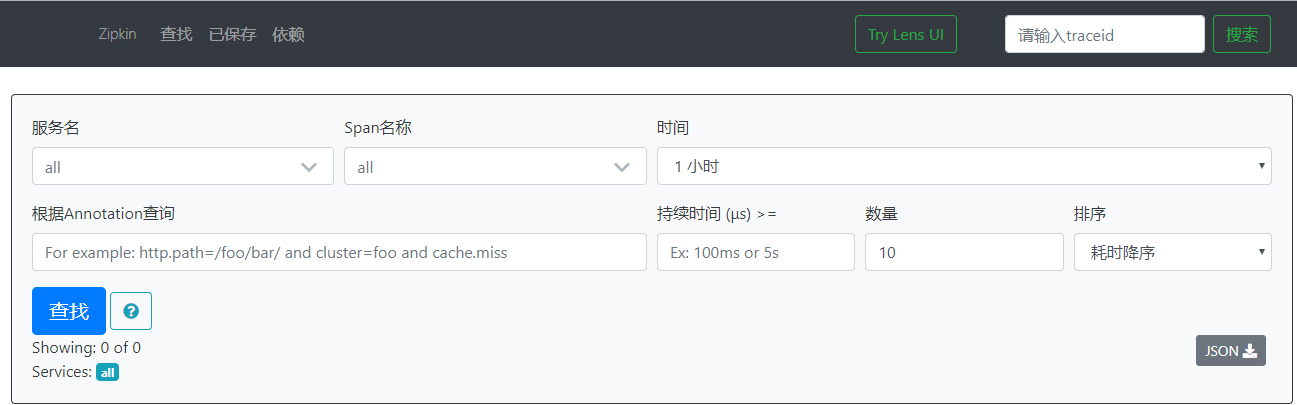

第3步：通过浏览器访问 http://localhost:9411访问

6.3.3 Zipkin客户端集成

ZipKin客户端和Sleuth的集成非常简单，只需要在微服务中添加其依赖和配置即可。

第1步：在每个微服务上添加依赖

<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

第2步：添加配置

spring: zipkin: base-url: http://127.0.0.1:9411/ #zipkin server的请求地址 discoveryClientEnabled: false #让nacos把它当成一个URL，而不要当做服务名 sleuth: sampler: probability: 1.0 #采样的百分比

第3步: 访问微服务

http://localhost:7000/order-serv/order/prod/1

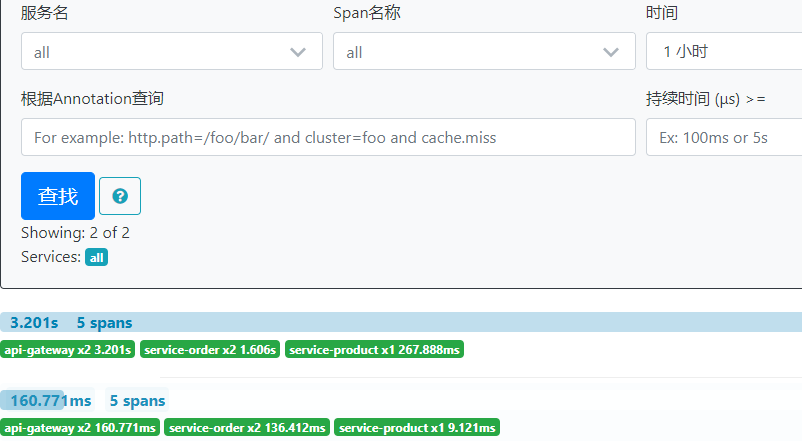

第4步: 访问zipkin的UI界面，观察效果

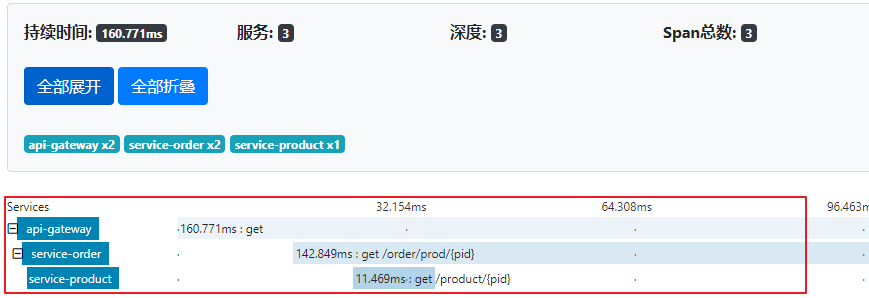

第5步：点击其中一条记录，可观察一次访问的详细线路。

6.4 ZipKin数据持久化

Zipkin Server默认会将追踪数据信息保存到内存，但这种方式不适合生产环境。Zipkin支持将追踪 数据持久化到mysql数据库或elasticsearch中。

6.4.1 使用mysql实现数据持久化

第1步: 创建mysql数据环境

CREATE TABLE IF NOT EXISTS zipkin_spans (
`trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this
means the trace uses 128 bit traceIds instead of 64 bit',
`trace_id` BIGINT NOT NULL,
`id` BIGINT NOT NULL,
`name` VARCHAR(255) NOT NULL,
`parent_id` BIGINT,
`debug` BIT(1),
`start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs
query and to implement TTL',
`duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration
and maxDuration query'
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE
utf8_general_ci;
ALTER TABLE zipkin_spans ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `id`) COMMENT 'ignore insert on duplicate';
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`, `id`) COMMENT 'for joining with zipkin_annotations';
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';
ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';
ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';
CREATE TABLE IF NOT EXISTS zipkin_annotations (
`trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this
means the trace uses 128 bit traceIds instead of 64 bit',
`trace_id` BIGINT NOT NULL COMMENT 'coincides with
zipkin_spans.trace_id',
`span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',
`a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or
Annotation.value if type == -1',
`a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller
than 64KB',
`a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if
Annotation',
`a_timestamp` BIGINT COMMENT 'Used to implement TTL;
Annotation.timestamp or zipkin_spans.timestamp',
`endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is
null',
`endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint
is null, or no IPv6 address',
`endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint
is null',
`endpoint_service_name` VARCHAR(255) COMMENT 'Null when
Binary/Annotation.endpoint is null'
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE
utf8_general_ci;
ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`,
`span_id`) COMMENT 'for joining with zipkin_spans';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';
ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';
ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces';
ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces'; ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`)
COMMENT 'for dependencies job';CREATE TABLE IF NOT EXISTS zipkin_dependencies (
`day` DATE NOT NULL,
`parent` VARCHAR(255) NOT NULL,
`child` VARCHAR(255) NOT NULL,
`call_count` BIGINT
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE
utf8_general_ci;
ALTER TABLE zipkin_dependencies ADD UNIQUE KEY(`day`, `parent`, `child`);

第2步: 在启动ZipKin Server的时候,指定数据保存的mysql的信息

java -jar zipkin-server-2.12.9-exec.jar --STORAGE_TYPE=mysql --
MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root - -MYSQL_PASS=root

6.4.2 使用elasticsearch实现数据持久化

第1步: 下载elasticsearch
下载地址：https://www.elastic.co/cn/downloads/past-releases/elasticsearch-6-8-4

第2步: 启动elasticsearch

第3步: 在启动ZipKin Server的时候，指定数据保存的elasticsearch的信息

java -jar zipkin-server-2.12.9-exec.jar --STORAGE_TYPE=elasticsearch --ES- HOST=localhost:9200
