前言

本次介绍的标注方式和标注工具均为2017年华南理工大学刘禹良提出的弯曲文本标注方式和工具（原文链接：https://arxiv.org/abs/1712.02170），可以对弯曲文本进行弯曲标注，具体数据集可以查看论文作者提出的SCUT-CTW1500。

提示：以下是本篇文章正文内容，下面为工具使用经验总结（论文作者也在工具链接中提供了工具使用手册）

一、工具介绍

1.标注格式

1）对矩形或者四边形文本区域，使用4个顶点就可以确定；

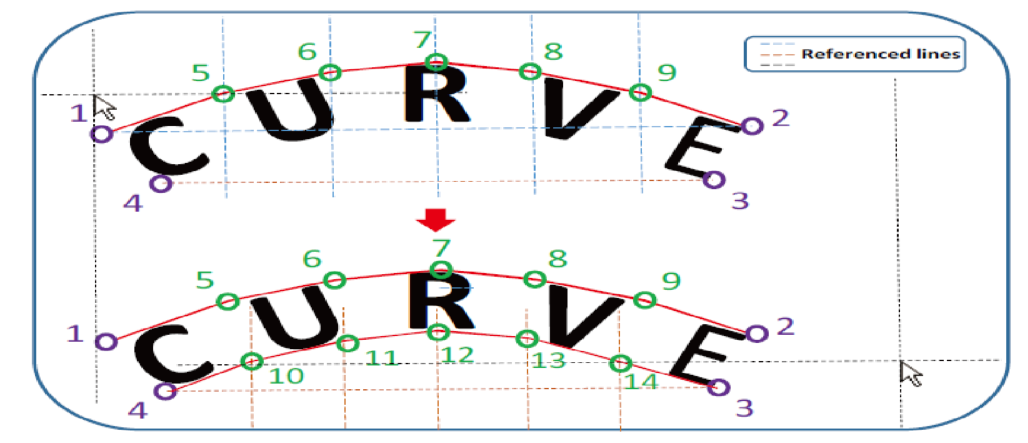

2）而对弯曲文本，作者发现使用14个点就可以进行确定，具体的标注方式如图1所示，先确定4个顶点位置（紫色点），然后根据辅助线在上下边界分别确定5个点（绿色点），并且可以标注文本内容，用于扩充为文本识别数据集。（对于过于弯曲的文本区域标注效果并不利用，建议按单词级别标注，避免过于弯曲文本区域）

图1 标注过程

2.工具使用

"b"和"f"：分别为移动至上一张和下一张，并保存当前状态；

"r"：切换标注方式（矩形或者多边形）；

"d"：先在右侧文本标注框实例栏中选择需要删除的实例，再按下"d"进行实例删除；

鼠标右击：保存当前状态并删除当前操作；

鼠标左击：在标注矩形区域时，先左击确定左上角，然后拖动鼠标至右下角左击即可确定矩形区域；而确定四边形区域，则分别在四边形区域分别左击鼠标确定四个点即可；而对于弯曲文本区域的标注是在四边形区域标注基础上进行操作，需要借助"k"和空格进行辅助标注；

"k"和空格：主要使用在标注弯曲文本区域，先确定弯曲文本的四个顶点位置（参考标注四边形区域），然后在右侧文本标注框实例栏“鼠标左击”刚才确定的四边形区域，再点击"k"就会出现十条辅助线（5条红色和5条蓝色），移动鼠标，鼠标的水平线和辅助线相交的点如果在合适的位置再敲击“空格”即确定了一个点，依次红色辅助线的5个点再依次确定蓝色辅助线的5个点就完成了弯曲文本的标注；

鼠标左双击：在右侧实例列表中对实例左双击，会出现一个框，其中可以填入文本内容，用于扩充标注文本识别数据集，敲击"Esc"可以退出，填好文本内容并敲击"Enter"可以保存并退出；

鼠标滚轮：对图像放缩，同时可以结合"Ctrl"+滚轮或者"Ctrl"+"Shift"+滚轮加快放缩速度。当出现标注框出现偏移的情况，通过切换图片可以恢复；（在使用过程中，在对某些放缩过的图像进行标注时，有时标注框会出现偏移，出现这种情况时对该张图像进行原尺寸标注，这种情况很少发生，可以在全部标注工作完成后进行可视化标注框进行检查）

滚动栏：在图像尺寸过大，会出现滚动栏，可以通过滚动栏进行移动画布；

"t"：在右侧实例栏选择实例，敲击"t"可以辅助找到标注框，但是提示不明显，基本不会使用到，一般情况通过颜色就能找到相应的标注框。

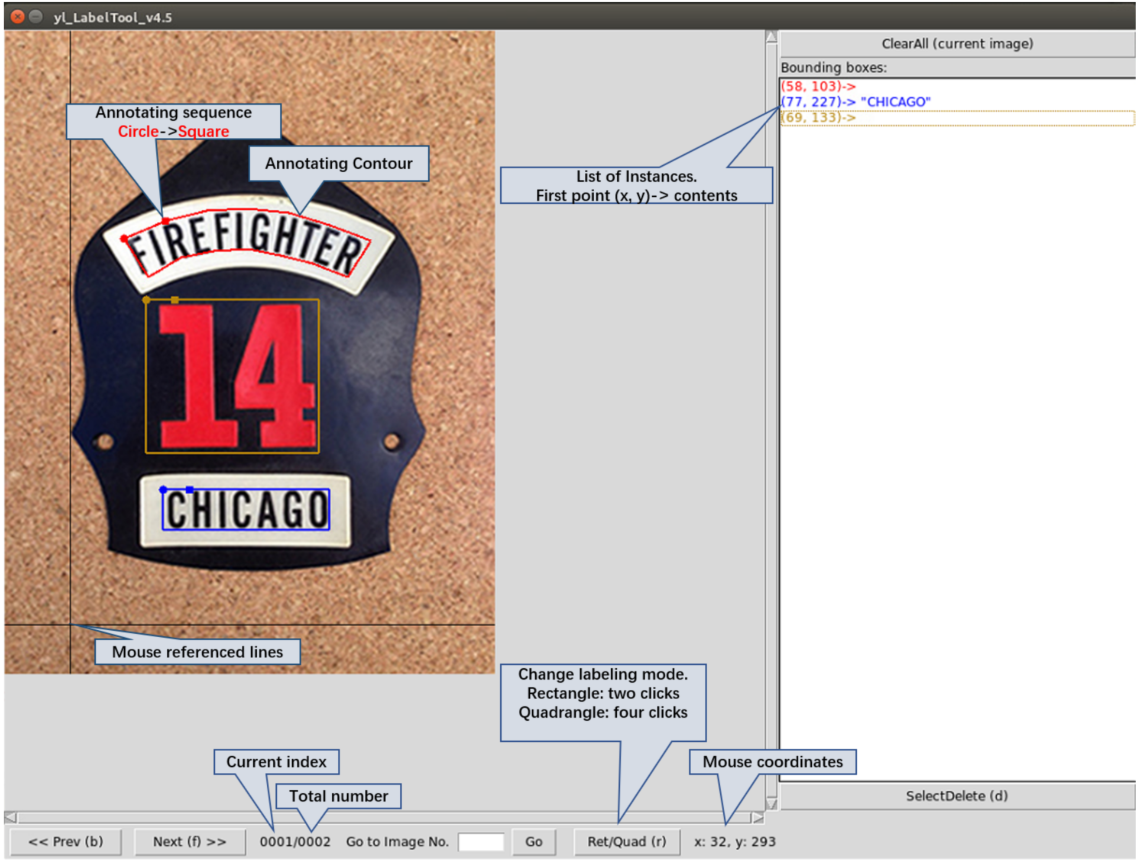

具体的工具界面如图2所示：

图2 标注工具界面

二、标注步骤

1.数据准备

1）先对准备好需要标注的图片，并将其进行重命名，同时也可以进行对数据集打乱操作；

# 对图像进行重命名
def change_name(root):# 读取文件路径下所有的图像res = os.listdir(root)# 将列表打乱，防止同类型图像堆积在一起，可以随机分布random.shuffle(res)# 设立index，用于给文件进行行动命名index = 1for i in res:# 对于jpg和png格式图片图片进行换名if ".jpg" in i or ".png" in i:os.rename(os.path.join(root, i), os.path.join(root, str(index) + '.' + i.split('.', 1)[1]))index += 1else:print('您输入的图片必须是以jpg或者png格式的')

2）建议所有的图片名格式一致并且长度一致，如果你重命名是从1开始，并按照数字命名，建议进行补零操作，因为该工具的读入方式为将按照字符串，这样文件顺序将得以保持；

# 给文件名添加添加前置0
def add_zeros(root):res = os.listdir(root)# 统一长度为4位for i in res:if len(i.split('.', 1)[0]) == 1:os.rename(os.path.join(root, i), os.path.join(root, '000' + i))elif len(i.split('.', 1)[0]) == 2:os.rename(os.path.join(root, i), os.path.join(root, '00' + i))elif len(i.split('.', 1)[0]) == 3:os.rename(os.path.join(root, i), os.path.join(root, '0' + i))

3）将命名好的图片放入image文件夹下，标注好的txt会生成在label文件夹下，并且名字和图片名字一致。

2.数据标注

1）双击运行windows_label_tool.exe；

2）当需要到达上次标注的图片位置，通过输入序号，然后点击“go”，如图3；

图3 工具底部

3)对图片中文本的区域标注参考工具使用中的操作即可，四边形和弯曲文本区域标注操作示意如4所示，矩形区域标注较为简单，简单尝试即会；

图4 标注示意图

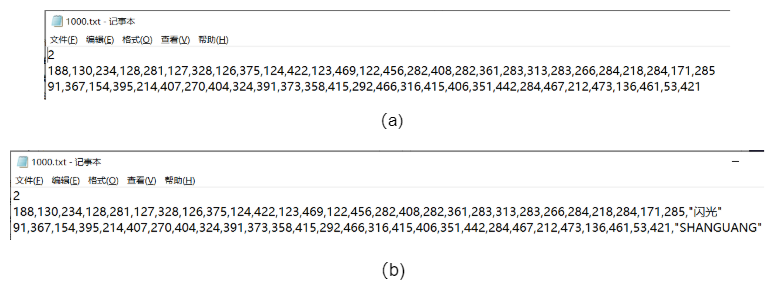

4）如果标注文本检测数据集，无需填入文本内容，label文件如图5(a)所示，文本识别数据集label如图5(b)所示，第一行有一个文本框数字代表文本框实例个数，可以用于统计自己数据集一共标注了多少个文本实例（如果不需要，在标注工作完成之后对其删除即可）；

图5 label示意图

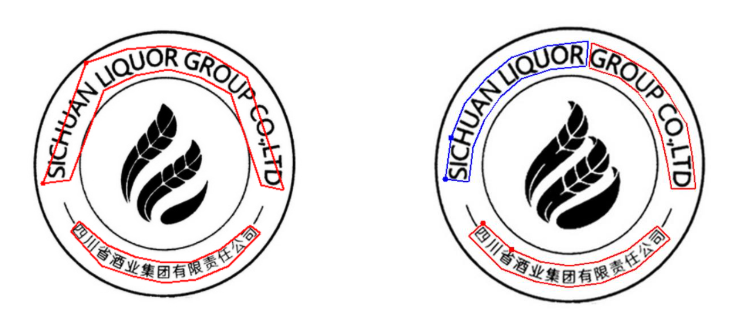

5）特殊情况说明1：弯曲文本区域过于弯曲，会出现图6左侧效果不佳的情况，建议按单词级进行标注，得到图7右侧效果；

图7 过度弯度标注效果对比

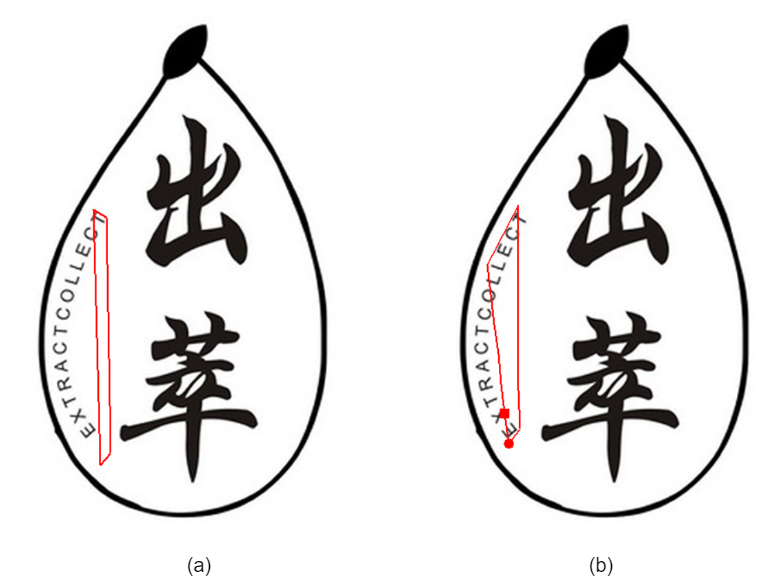

6）在Windows下使用时，对于较为竖直的弯曲文本标注出现困难，生成的辅助线较为水平，而移动无法细微，造成标注框确定困难（未尝试在Ubuntu下是否会出现这种情况），提供两种解决方案，如图8(a)：延伸文本区域，使得有一定斜度，但是造成区域贴合度下降；或者图8(b)：顶点不确定在四个角，不知对后期训练是否会产生影响；可以尝试更好的解决方案。

图8 过度弯曲标注解决方案示意

3.数据集label可视化

主要是将标注好的文本框还原在原图上，查看标注的文本框是否精准。

# 将标注的图像进行可视化展示
def visualize(image_root, gt_root, out_root, name):# 根据路径和文件名将图像读出，本示例采用了jpg格式image = cv2.imread(os.path.join(image_root, name+'.jpg'), 3)# 根据路径和文件名将标注文件读取，文件格式为txtgt_txt = open(os.path.join(gt_root, name+'.txt'))height, width, _ = image.shapelines = 0index = 0while 1:line = gt_txt.readline()if not line:break# 首行为文本框个数if lines == 0:lines = int(line)continueline = line.replace("\n", "")line = line.split(',')# print(line)now = np.empty(shape=[0, 1, 2])for i in range(0, len(line), 2):temp = np.empty(shape=[0, 2])temp = np.append(temp, [[line[i], line[i + 1]]], axis=0)now = np.append(now, [temp], axis=0)now = now.astype(np.int32)# 根据标注文件的坐标点绘制多边形文本框image = cv2.polylines(image, [now], True, (0, 0, 255), thickness=2)# cv2.imshow('image'+str(index), image)index = index + 1# 保存可视化图片到输出路径中cv2.imwrite(out_root + '\\' + name + '.jpg', image)print(name + '.jpg')cv2.waitKey(0)cv2.destroyAllWindows()

效果如图9所示：
